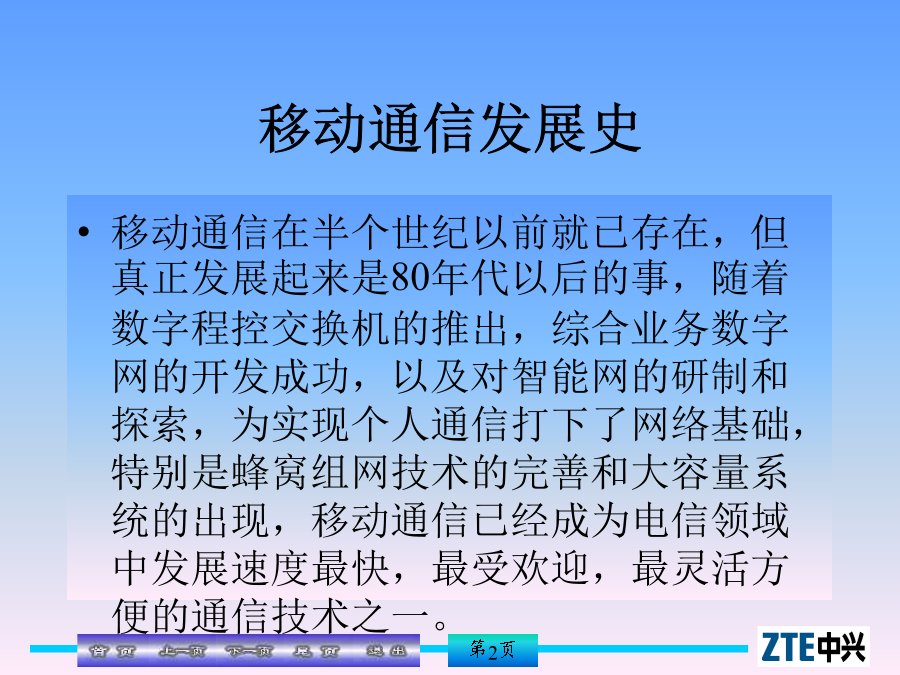

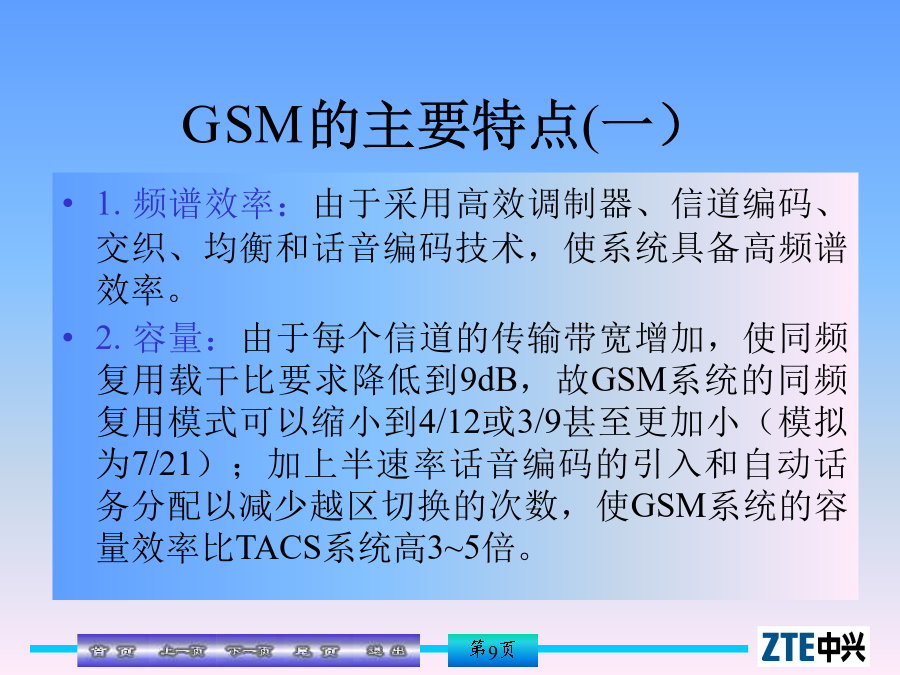

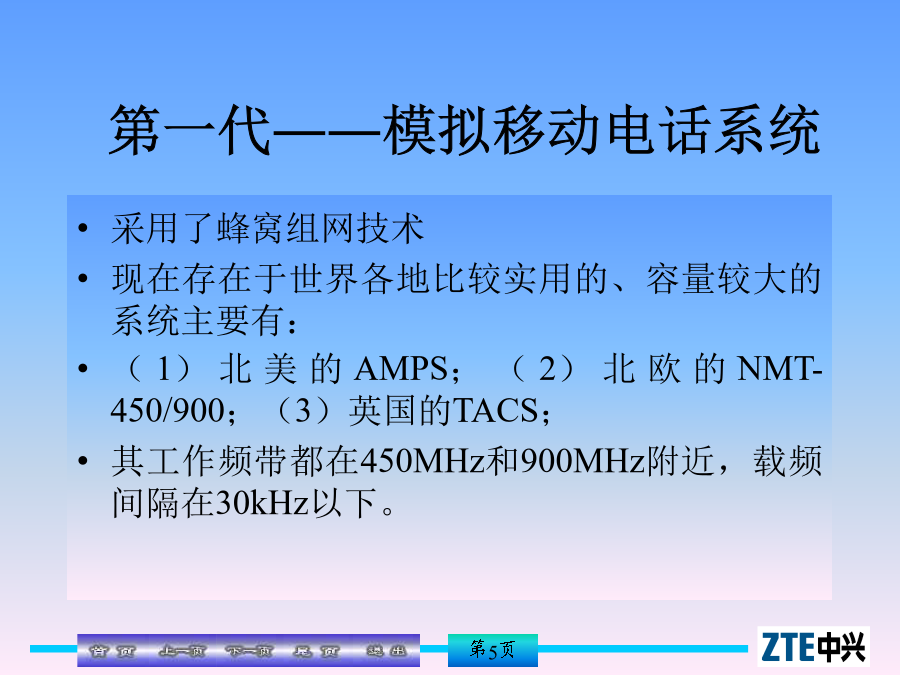

GSM系统概述移动通信发展史移动通信发展史移动通信的主要目的第一代――模拟移动电话系统第一代――模拟移动电话系统第二代――数字移动电话系统TDMA系统类型GSM的主要特点(一）GSM的主要特点(二）5.安全性：通过鉴权、加密和TMSI号码的使用，达到安全的目的。鉴权是用来证实用户的入网权利，从网络向MS发送一个质疑信号，然后MS端的SIM卡按照其密钥计算出一个签字响应发回鉴权中心，该密钥也存在于网络中，网络鉴权中心比较两个签字响应，若一致则通过，否则取消。加密用于空中接口，由SIM卡和网络AUC的密钥决定。TMSI是一个由业务网络给用户制定的临时识别号，以防止有人跟踪而泄露其地理位置。GSM的主要特点(四）TDMA系统特点N-CDMA系统第三代――3G3G的特点GSM系统结构组成GSM系统结构框图移动台移动台编号计划我国的国家号码为86。我国国内有效ISDN号码的结构为:2.国际移动用户识别号码（IMSI）用来唯一标识一个移动用户的国际通用号码MCC+MNC+MSINMCC:国家代码（3位），中国MCC=460MNC:表示网络号（2位），移动网：01联通网：G网02/C网03MSIN:用户标识（10位）用户的IMSI值是通过专用的设备和软件，写入用户SIM卡中3.国际移动台设备号（IMEI）唯一标识一个移动台识别号，由生产厂家永久性写入移动台6位2位6位1位TACFACSNRSPTAC：型号批准码，欧洲型号认证中心分配FAC：工厂装配码，厂家编码SNR：序号码，厂家分配SP：备用4.漫游号码（MSRN）移动台漫游号给访问用户提供的一个临时号码，其作用是供移动交换机（GMSC）路由选择用。固定交换机根据被叫用户号码中长途区号和交换局号判知被叫所在地点，从而选择中继路由，固定用户的位置和其号码有固定的对应关系。移动交换机由于移动台的位置不确定，VLR给用户分配一个MSRN，用来进行路由选择和MSC间接续，呼叫建立完成以后，VLR就释放MSRN。它的结构为13X00M1M2M3ABC。M1M2M3为MSC的号码，ABC为漫游号码5.移动用户临时识别号码（TMSI）为了对IMSI保密，每次呼叫，VLR分配一个唯一的TMSI号码，仅在本地使用，TMSI和IMSI没有长期固定的联系，仅在MS呼叫时临时指定，TMSI可以重复地给不同MS使用。小区(一BTS覆盖的区域)网络子系统（NSS）网络子系统结构移动交换子系统MSS内部接口1.B接口：MSC与VLR接口，MSC通过该接口向VLR传送漫游用户位置信息，并在呼叫建立时向VLR查询漫游用户的有关用户数据，通常MSC与VLR合设，其间采用内部接口。2.C接口：MSC与HLR接口，MSC通过该接口向HLR查询被叫移动台的路由信息，HLR提供路由。3.D接口：VLR与HLR接口，此接口用于两个位置寄存器之间传送用户数据信息（位置信息、路由信息、业务信息等）。4.E接口：MSC与MSC接口，用于越局频道转接。该接口要传送控制两个MSC之间话路接续的常规的电话网局间信令。5.F接口：MSC与EIR接口，MSC向EIR查询移动台设备合法性6.G接口：VLR之间的接口，当移动台由某一VLR进入另一VLR覆盖区域时，新老VLR通过该接口交换必要的信息，仅用于数字移动通信系统。7.MSC与PSTN的接口：是常规的电话网局间信令接口，用于建立移动网至公用电话网的话路接续。移动业务交换中心（MSC)MSC的功能GSM支持的基本业务拜访位置寄存器（VLR）归属位置寄存器（HLR）鉴权中心（AUC）移动设备识别寄存器（EIR）基站子系统（BSS）GSM系统功能分层GSM传输层功能GSM无线资源管理层功能GSM的MM层功能GSM通信管理层功能GSM的OAM层功能GSM系统协议栈结构A接口信令协议模型（一）A接口信令协议模型（二）A接口信令协议模型（三）BSS系统构成ZXG-10BSS结构基站收发信台BTS:包括基带单元、载频单元和控制单元三部分，属于基站系统的无线部分，是由BSC控制，服务于小区的无线收发信设备，完成BSC与无线信道之间的转换，实现BTS与MS之间通过空中接口的无线传输及相关的控制功能。基站控制器BSC:是BSS的控制部分，在BSS中起交换作用。BSC一端可与多个BTS相连，另一端与MSC和操作维护中心（OMC）相连，BSC面向无线网络，主要负责完成无线网络、无线资源管理及无线基站的监视管理，并能完成对基站子系统的操作维护功能。BSS中的BSC所控制的BTS的数量随业务量的大小而改变。码型变换器：TC主要完成16kbit/sRPE-LTP（规则脉冲激励长期预测）编码和64kbit/sA律PCM之间的语音变换。在典型的实施方案
