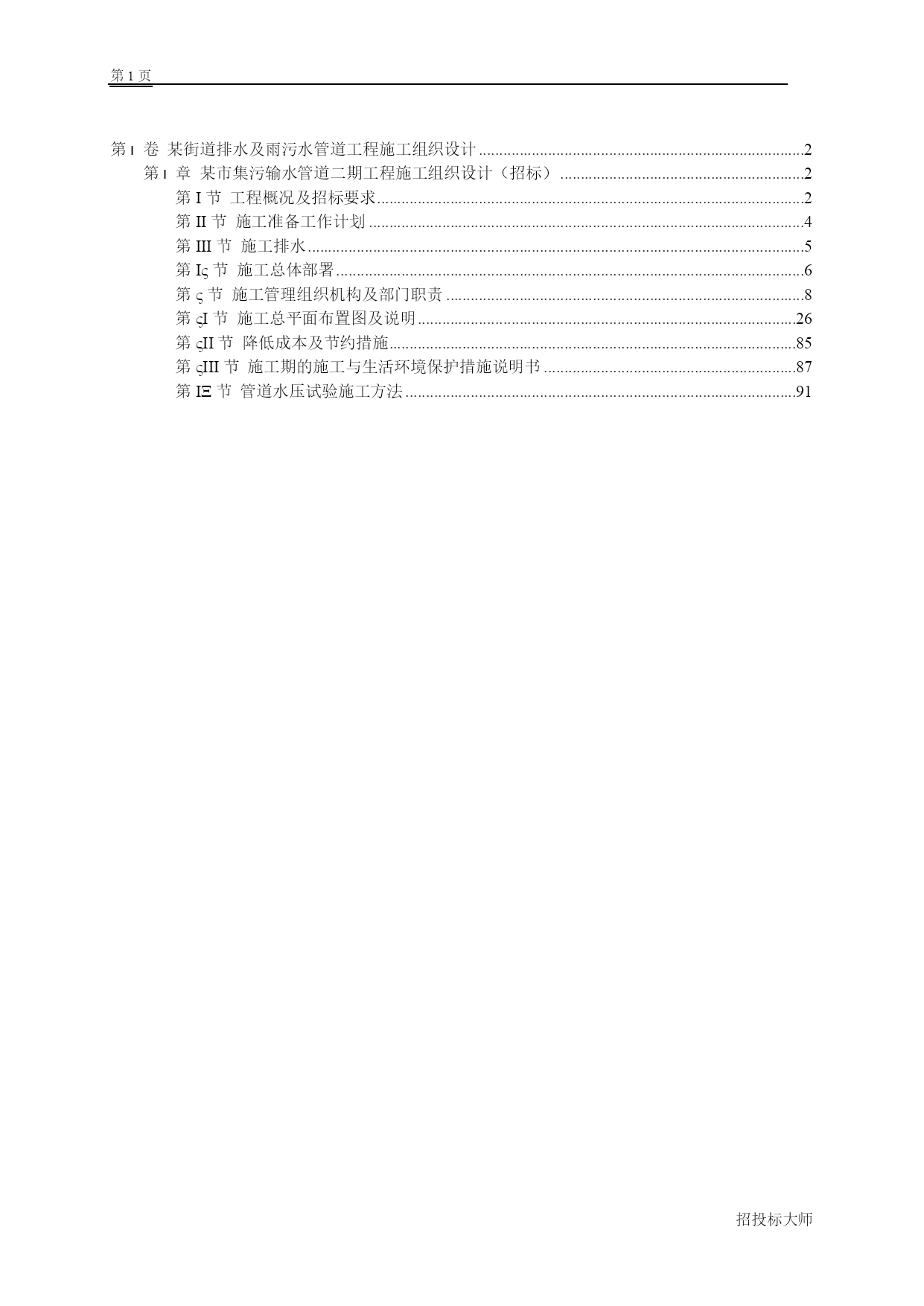

第页招投标大师TOC\o"1-5"第1卷某街道排水及雨污水管道工程施工组织设计PAGEREF_Toc254968940\h2第1章某市集污输水管道二期工程施工组织设计（招标）PAGEREF_Toc254968941\h2第I节工程概况及招标要求PAGEREF_Toc254968942\h2第II节施工准备工作计划PAGEREF_Toc254968943\h4第III节施工排水PAGEREF_Toc254968944\h5第IV节施工总体部署PAGEREF_Toc254968945\h6第V节施工管理组织机构及部门职责PAGEREF_Toc254968946\h8第VI节施工总平面布置图及说明PAGEREF_Toc254968947\h26第VII节降低成本及节约措施PAGEREF_Toc254968948\h85第VIII节施工期的施工与生活环境保护措施说明书PAGEREF_Toc254968949\h87第IX节管道水压试验施工方法PAGEREF_Toc254968950\h91某街道排水及雨污水管道工程施工组织设计某市集污输水管道二期工程施工组织设计（招标）工程概况及招标要求1.1工程简述**市集污输水管道二期工程起点位于下埔滨江公园横江沥通道内，沿西堤路进入麻渣下泵站，经潜污泵提升加压后，从泵站至十四号码头，沿西枝江边，上环城东路，经东新桥桥头，走桥西沿江路至渡口所，再穿过**大堤至第七中学旁的绿地，沿下角江边路直抵下角糖厂污水塘。其中建设集团办公楼旁（西堤路）至麻渣下泵站段自流重力砼管和麻渣下泵站至水门大桥段压力管已在下埔滨江公园工程中建成。本期工程管道全长2938m，均采用Φ1600mm管，通流量为20万m3/日。其中横江沥—麻渣下顶管工程、十四号码头至东新桥段及七中前顶管工程(穿**大堤)不在本次招标范围内。本次招标包括以下四部分：1、水门桥—十四号码头（含麻渣下泵站），L=492.2m（以钢筋砼预制管为主，其中0k＋72.000～0k＋98.450，0k＋135.765～0k＋200.413,0k＋445.867～0k＋492.422段为钢管段）；2、东新桥—渡口所（0k＋686.312～1k＋880.293），L=1194m（以钢筋砼预制管为主，其中1k＋771.500～1k＋880.293段为钢管段）；3、渡口所—下角糖厂污水塘，L=669.5m（全部为钢筋砼预制管）；4、污水塘总出水口改造。本工程的工程类别为市政工程一类，工程建设单位为**市环保局；设计单位为**市市政工程勘察设计研究院；监理单位为**市建设集团工程建设监理公司。本工段为第二段，即东新桥—渡口所段。1.2水文和气象本工程场地地下水为第四系潜水，主要受大气降水补给，以②-2砂层为主要含水层，向东江排泄。水位埋深基本与东江水位一致。多年平均降雨量为1649毫米，多年平均24小时最大降雨量为153毫米，年平均气温为21.7℃，年最高期气温为38.9℃，最低气温为-1.9℃。1.3工程地质本工程大致可分为三段，第一段水门桥至十四号码头，第二段东新桥至渡口所，第三段渡口所至糖厂污水塘段，其工程地质条件分述如下：1.3.1水门桥至十四号码头此段全长为492.2m，位于西枝江的左岸边，沿线高程在9～12m之间，场地内地基岩土层自新至老出露有人工填土层(Qm1)、河湖相沉积层(Q1)、冲积层(Qa1)、残积层(Qe1)及下卧第三系岩层(Edn)等地层。其中人工填土层(Qm1)为杂填土，分布于整段管线范围内，其中上游段多由粉质粘性土及少量的碎石、砖块等组成，结构较松散；河湖相沉积层(Q1)为淤泥粘性土、粉质土，分布于场地的上游段，多呈软塑状。1.3.2东新桥至渡口所段此段全长1194m，由两部分组成，前部分位于沿江公路的江边行人道段，后部分为五眼桥排涝站处。其中沿江公路处的沿管线地面高程为18.0~13.6m呈上游高下游低之态，五眼桥排涝站处因管线需从**大堤经过，地势变化稍大，场地相对高差达10m。沿江公路的江边行人道段场地内地基岩土层自新至老出露有人工填土层(Qm1)、冲击层(Qa1)等。人工填土层多为人工填砂，砂质较纯净，稍密状；局部地段为杂填土，由粘质土、碎石及生活垃圾组成，结构松散；全线底部普遍有一薄层的人工堆填的块石、碎石层存在。五眼桥排涝站处地基岩土层自上而下为第四系人工填土层(Qm1)、冲积层(Qa1)、河湖相沉积层(Q1)及下卧第三系丹霞群基岩(Edn)。其中人工填土层(Qm1)，主要由粘质土组成，平坦低洼处顶部普遍含有少许生活垃圾，多呈稍密～密实状；河湖相沉积层(Q1)为淤
