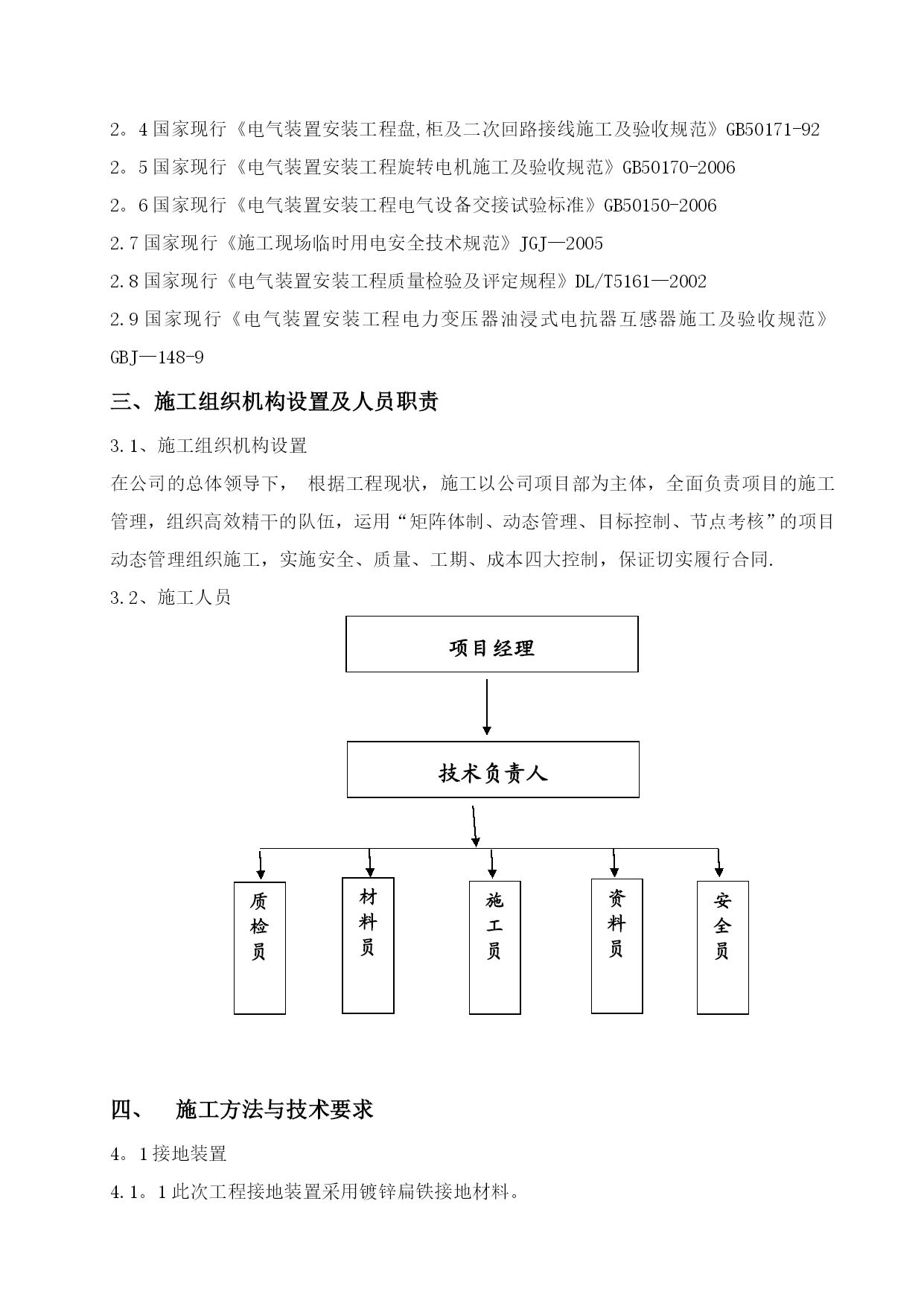

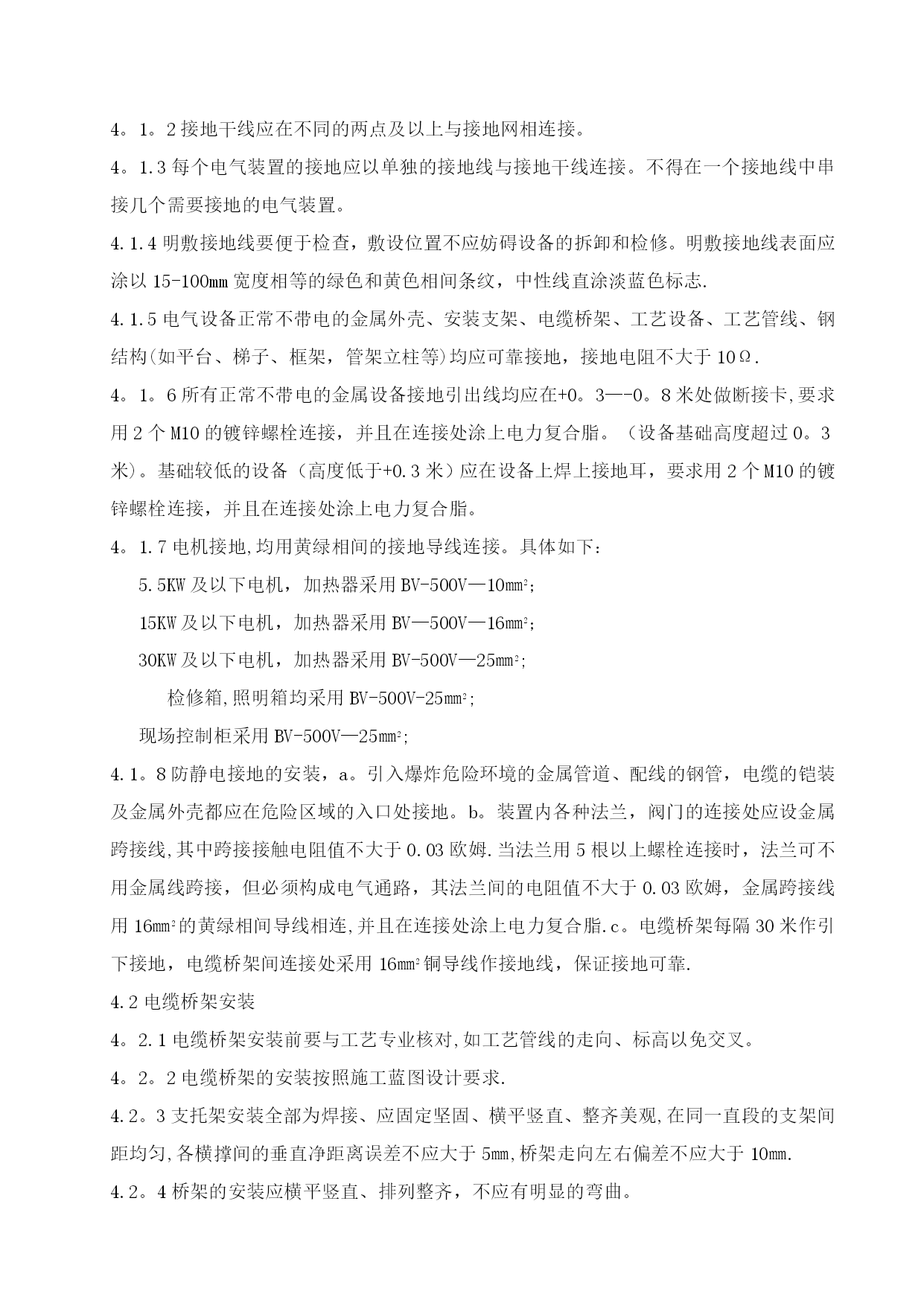

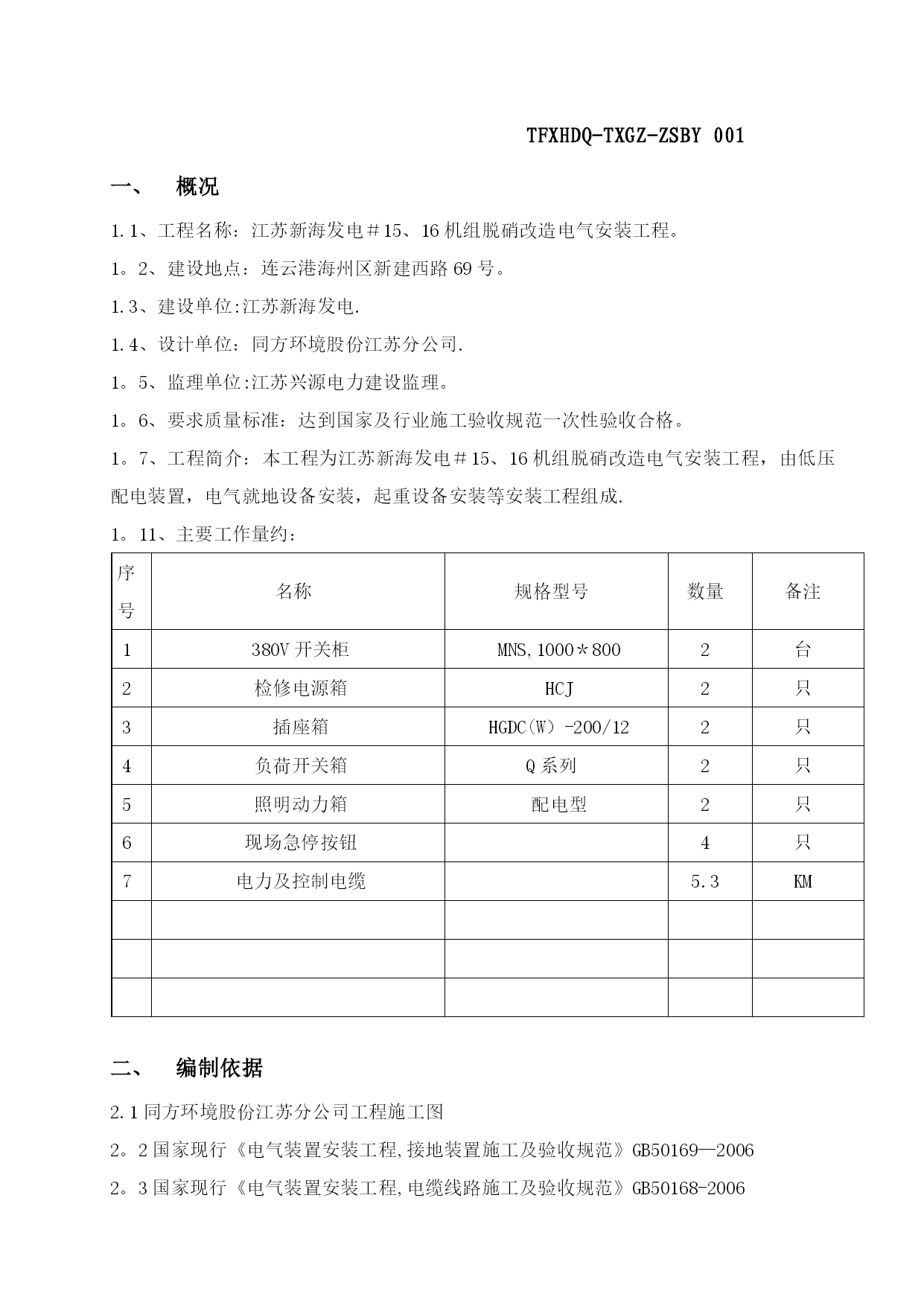

电气施工方案2012.1.10【实用文档】doc文档可直接使用可编辑，欢迎下载TFXHDQ-TXGZ-ZSBY001一、概况1.1、工程名称：江苏新海发电＃15、16机组脱硝改造电气安装工程。1。2、建设地点：连云港海州区新建西路69号。1.3、建设单位:江苏新海发电.1.4、设计单位：同方环境股份江苏分公司.1。5、监理单位:江苏兴源电力建设监理。1。6、要求质量标准：达到国家及行业施工验收规范一次性验收合格。1。7、工程简介：本工程为江苏新海发电＃15、16机组脱硝改造电气安装工程，由低压配电装置，电气就地设备安装，起重设备安装等安装工程组成.1。11、主要工作量约：序号名称规格型号数量备注1380V开关柜MNS,1000＊8002台2检修电源箱HCJ2只3插座箱HGDC(W）-200/122只4负荷开关箱Q系列2只5照明动力箱配电型2只6现场急停按钮4只7电力及控制电缆5.3KM二、编制依据2.1同方环境股份江苏分公司工程施工图2。2国家现行《电气装置安装工程,接地装置施工及验收规范》GB50169—20062。3国家现行《电气装置安装工程,电缆线路施工及验收规范》GB50168-20062。4国家现行《电气装置安装工程盘,柜及二次回路接线施工及验收规范》GB50171-922。5国家现行《电气装置安装工程旋转电机施工及验收规范》GB50170-20062。6国家现行《电气装置安装工程电气设备交接试验标准》GB50150-20062.7国家现行《施工现场临时用电安全技术规范》JGJ—20052.8国家现行《电气装置安装工程质量检验及评定规程》DL/T5161—20022.9国家现行《电气装置安装工程电力变压器油浸式电抗器互感器施工及验收规范》GBJ—148-9三、施工组织机构设置及人员职责3.1、施工组织机构设置在公司的总体领导下，根据工程现状，施工以公司项目部为主体，全面负责项目的施工管理，组织高效精干的队伍，运用“矩阵体制、动态管理、目标控制、节点考核”的项目动态管理组织施工，实施安全、质量、工期、成本四大控制，保证切实履行合同.3.2、施工人员项目经理技术负责人材料员资料员质检员施工员安全员四、施工方法与技术要求4。1接地装置4.1。1此次工程接地装置采用镀锌扁铁接地材料。4。1。2接地干线应在不同的两点及以上与接地网相连接。4。1.3每个电气装置的接地应以单独的接地线与接地干线连接。不得在一个接地线中串接几个需要接地的电气装置。4.1.4明敷接地线要便于检查，敷设位置不应妨碍设备的拆卸和检修。明敷接地线表面应涂以15-100mm宽度相等的绿色和黄色相间条纹，中性线直涂淡蓝色标志.4.1.5电气设备正常不带电的金属外壳、安装支架、电缆桥架、工艺设备、工艺管线、钢结构(如平台、梯子、框架，管架立柱等)均应可靠接地，接地电阻不大于10Ω.4。1。6所有正常不带电的金属设备接地引出线均应在+0。3—-0。8米处做断接卡,要求用2个M10的镀锌螺栓连接，并且在连接处涂上电力复合脂。（设备基础高度超过0。3米)。基础较低的设备（高度低于+0.3米）应在设备上焊上接地耳，要求用2个M10的镀锌螺栓连接，并且在连接处涂上电力复合脂。4。1.7电机接地,均用黄绿相间的接地导线连接。具体如下：5.5KW及以下电机，加热器采用BV-500V—10㎜2；15KW及以下电机，加热器采用BV—500V—16㎜2；30KW及以下电机，加热器采用BV-500V—25㎜2;检修箱,照明箱均采用BV-500V-25㎜2;现场控制柜采用BV-500V—25㎜2;4.1。8防静电接地的安装，a。引入爆炸危险环境的金属管道、配线的钢管，电缆的铠装及金属外壳都应在危险区域的入口处接地。b。装置内各种法兰，阀门的连接处应设金属跨接线,其中跨接接触电阻值不大于0.03欧姆.当法兰用5根以上螺栓连接时，法兰可不用金属线跨接，但必须构成电气通路，其法兰间的电阻值不大于0.03欧姆，金属跨接线用16㎜2的黄绿相间导线相连,并且在连接处涂上电力复合脂.c。电缆桥架每隔30米作引下接地，电缆桥架间连接处采用16㎜2铜导线作接地线，保证接地可靠.4.2电缆桥架安装4。2.1电缆桥架安装前要与工艺专业核对,如工艺管线的走向、标高以免交叉。4。2。2电缆桥架的安装按照施工蓝图设计要求.4.2。3支托架安装全部为焊接、应固定坚固、横平竖直、整齐美观,在同一直段的支架间距均匀,各横撑间的垂直净距离误差不应大于5㎜,桥架走向左右偏差不应大于10㎜.4.2。4桥架的安装应横平竖直、排列整齐，不应有明显的弯曲。4
