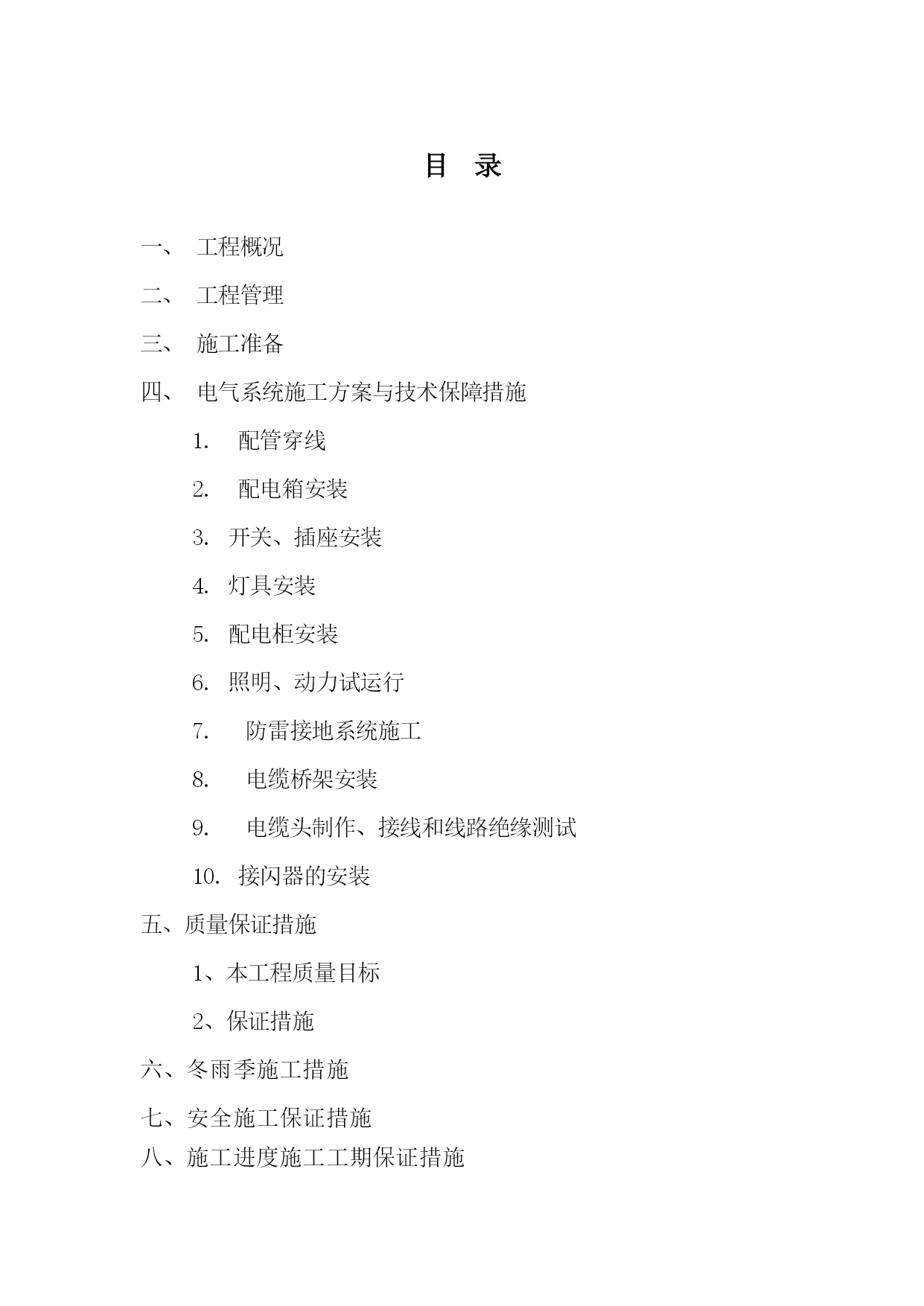

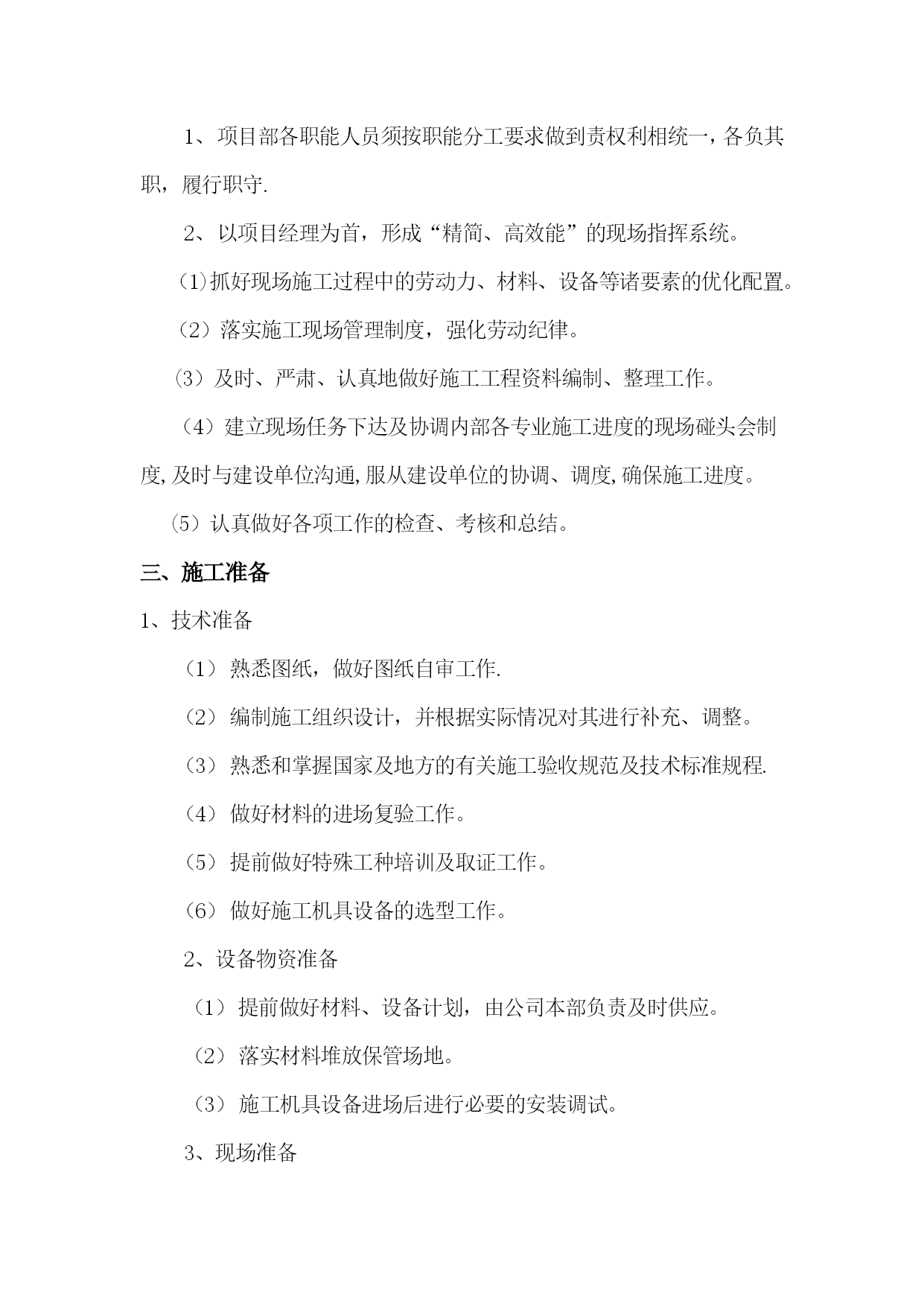

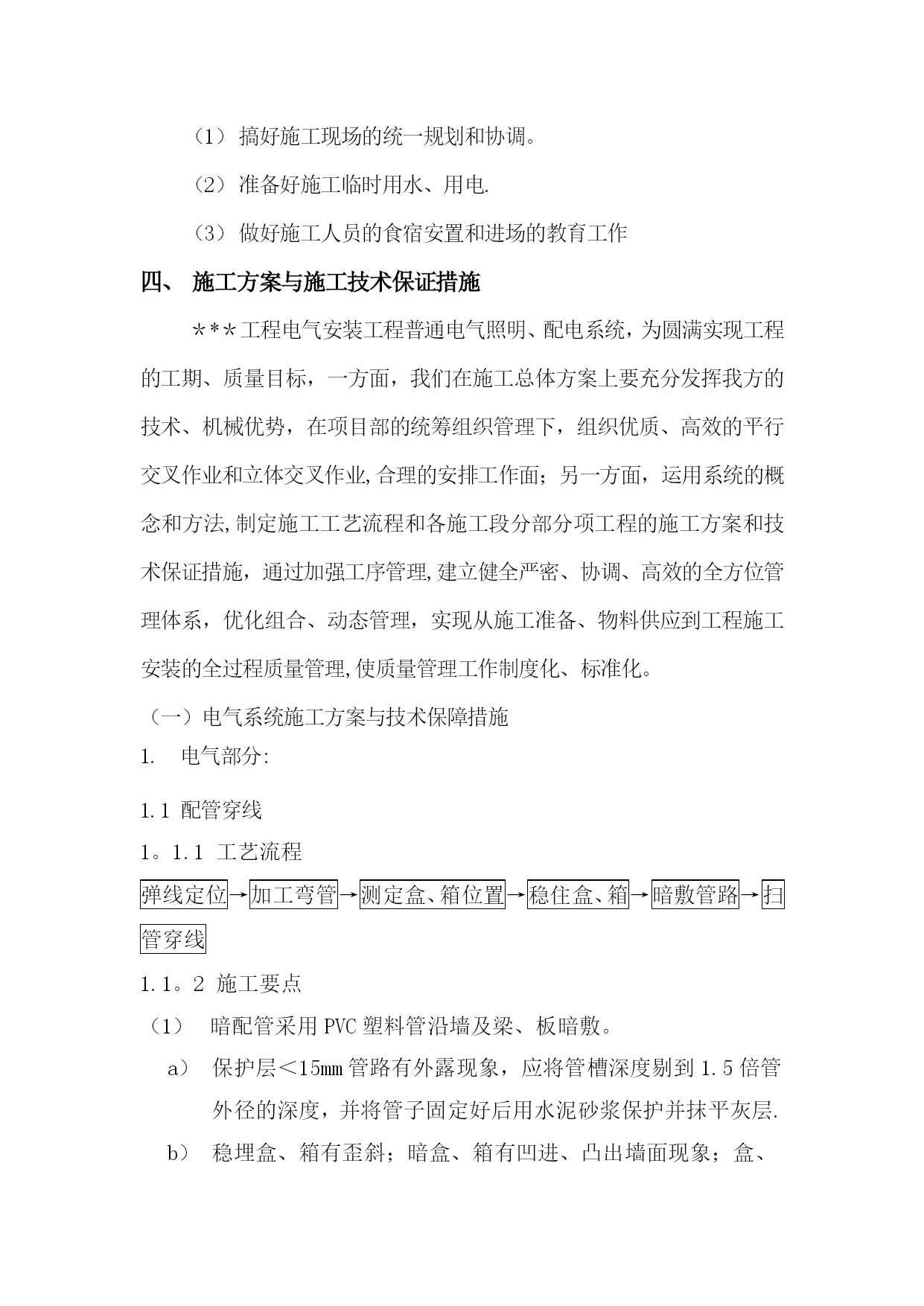

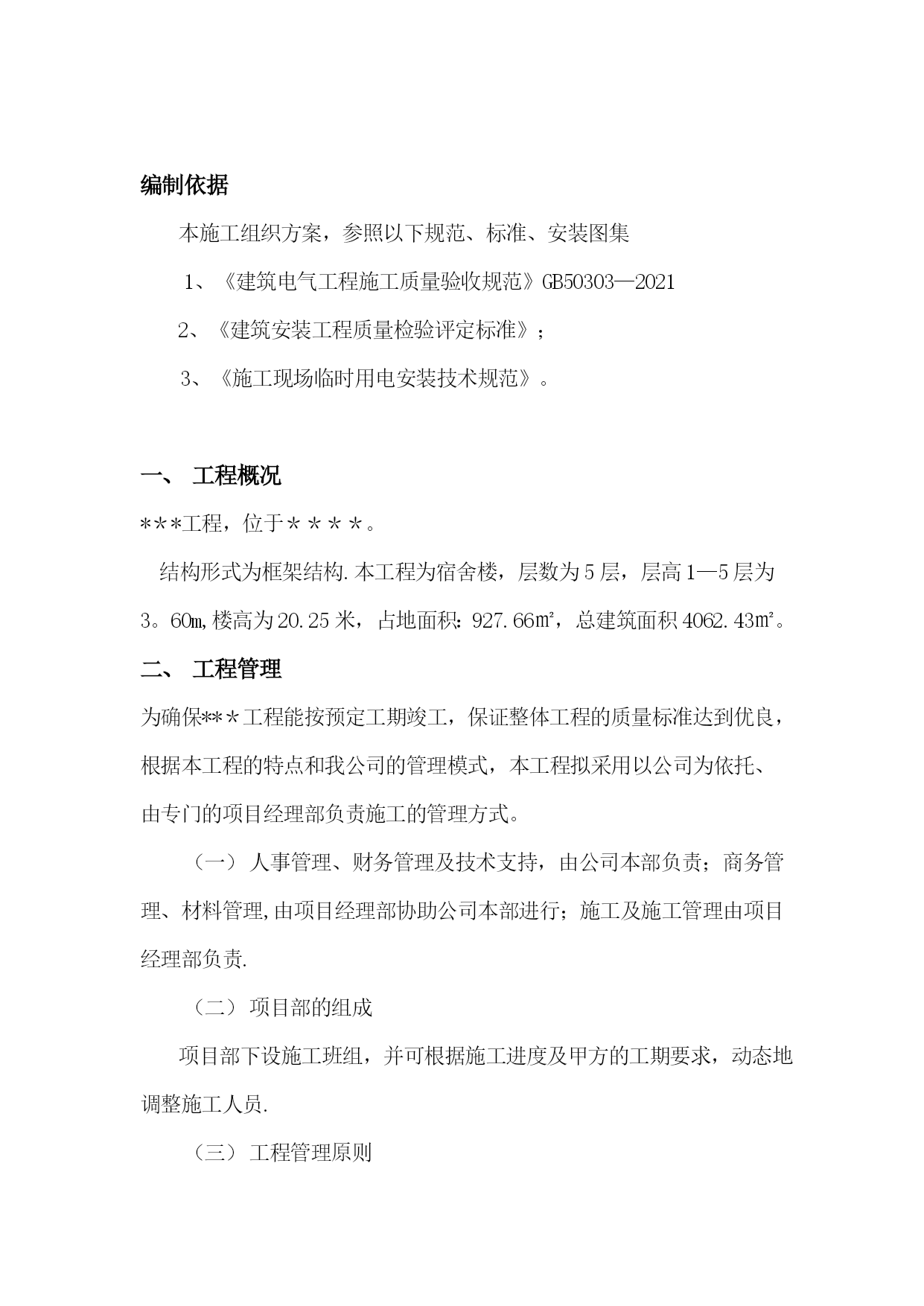

电气施工组织方案【实用文档】doc文档可直接使用可编辑，欢迎下载施工组织方案（电气部分）工程名称：＊**＊＊**＊＊****＊＊＊＊*****＊＊＊*****＊＊＊施工单位：＊＊＊**＊**＊*＊＊**＊*****＊目录工程概况工程管理施工准备电气系统施工方案与技术保障措施配管穿线配电箱安装开关、插座安装灯具安装配电柜安装照明、动力试运行防雷接地系统施工电缆桥架安装电缆头制作、接线和线路绝缘测试接闪器的安装五、质量保证措施1、本工程质量目标2、保证措施六、冬雨季施工措施七、安全施工保证措施八、施工进度施工工期保证措施编制依据本施工组织方案，参照以下规范、标准、安装图集1、《建筑电气工程施工质量验收规范》GB50303—20212、《建筑安装工程质量检验评定标准》；3、《施工现场临时用电安装技术规范》。工程概况*＊*工程，位于＊＊＊＊。结构形式为框架结构.本工程为宿舍楼，层数为5层，层高1—5层为3。60m,楼高为20.25米，占地面积：927.66㎡，总建筑面积4062.43㎡。工程管理为确保**＊工程能按预定工期竣工，保证整体工程的质量标准达到优良，根据本工程的特点和我公司的管理模式，本工程拟采用以公司为依托、由专门的项目经理部负责施工的管理方式。人事管理、财务管理及技术支持，由公司本部负责；商务管理、材料管理,由项目经理部协助公司本部进行；施工及施工管理由项目经理部负责.项目部的组成项目部下设施工班组，并可根据施工进度及甲方的工期要求，动态地调整施工人员.工程管理原则项目部各职能人员须按职能分工要求做到责权利相统一，各负其职，履行职守.以项目经理为首，形成“精简、高效能”的现场指挥系统。（1)抓好现场施工过程中的劳动力、材料、设备等诸要素的优化配置。（2）落实施工现场管理制度，强化劳动纪律。(3）及时、严肃、认真地做好施工工程资料编制、整理工作。（4）建立现场任务下达及协调内部各专业施工进度的现场碰头会制度,及时与建设单位沟通,服从建设单位的协调、调度,确保施工进度。(5）认真做好各项工作的检查、考核和总结。三、施工准备1、技术准备熟悉图纸，做好图纸自审工作.编制施工组织设计，并根据实际情况对其进行补充、调整。熟悉和掌握国家及地方的有关施工验收规范及技术标准规程.做好材料的进场复验工作。提前做好特殊工种培训及取证工作。做好施工机具设备的选型工作。2、设备物资准备提前做好材料、设备计划，由公司本部负责及时供应。落实材料堆放保管场地。施工机具设备进场后进行必要的安装调试。3、现场准备搞好施工现场的统一规划和协调。准备好施工临时用水、用电.做好施工人员的食宿安置和进场的教育工作施工方案与施工技术保证措施＊*＊工程电气安装工程普通电气照明、配电系统，为圆满实现工程的工期、质量目标，一方面，我们在施工总体方案上要充分发挥我方的技术、机械优势，在项目部的统筹组织管理下，组织优质、高效的平行交叉作业和立体交叉作业,合理的安排工作面；另一方面，运用系统的概念和方法,制定施工工艺流程和各施工段分部分项工程的施工方案和技术保证措施，通过加强工序管理,建立健全严密、协调、高效的全方位管理体系，优化组合、动态管理，实现从施工准备、物料供应到工程施工安装的全过程质量管理,使质量管理工作制度化、标准化。（一）电气系统施工方案与技术保障措施1.电气部分:1.1配管穿线1。1.1工艺流程弹线定位→加工弯管→测定盒、箱位置→稳住盒、箱→暗敷管路→扫管穿线1.1。2施工要点暗配管采用PVC塑料管沿墙及梁、板暗敷。保护层＜15mm管路有外露现象，应将管槽深度剔到1.5倍管外径的深度，并将管子固定好后用水泥砂浆保护并抹平灰层.稳埋盒、箱有歪斜；暗盒、箱有凹进、凸出墙面现象；盒、箱破口；座标超出允许偏差值。对于稳埋盒、箱应先用线坠找正、座标正确再固定稳埋；暗装盒子口或箱口，应与墙面平齐，不出现凹凸墙面的现象。暗箱贴脸与墙面缝隙预留好；用水泥砂浆将盒箱底部四周填实抹平，盒子收口平整。由于墙厚度较薄,箱体厚度与墙厚度相差无几，箱底处抹灰开裂，在箱底处加金属网固定后，再抹灰找平齐。管子煨弯处的凹扁度过大及弯曲半径小于6D（D管子直径)。煨弯应按要求进行操作其弯曲半径应大于6D。管路不通，朝上管口末及时堵好管堵，造成杂物落入管中.应在立管时,随时堵好管堵，其它工种作业时，应注意不要碰坏已经敷设完毕的管路，避免造成管路堵塞.PVC管用火煨弯时，容易出现烤变色、凹扁过大、煨弯倍数不够等现象。因此在用热煨弯时，应注意避免出现以上问题。管内穿线根据设计图纸及深化设计、设备选型选择系统线缆。
