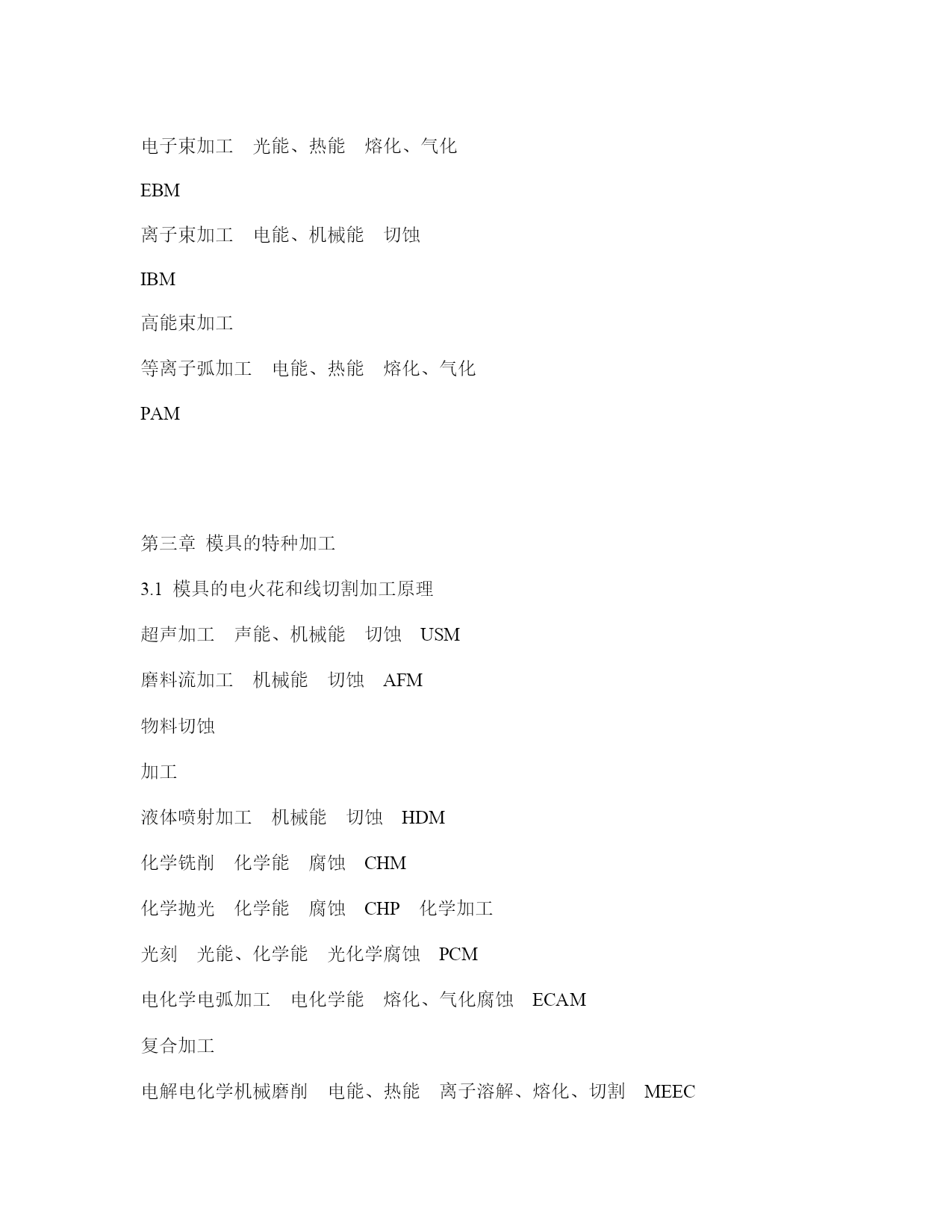

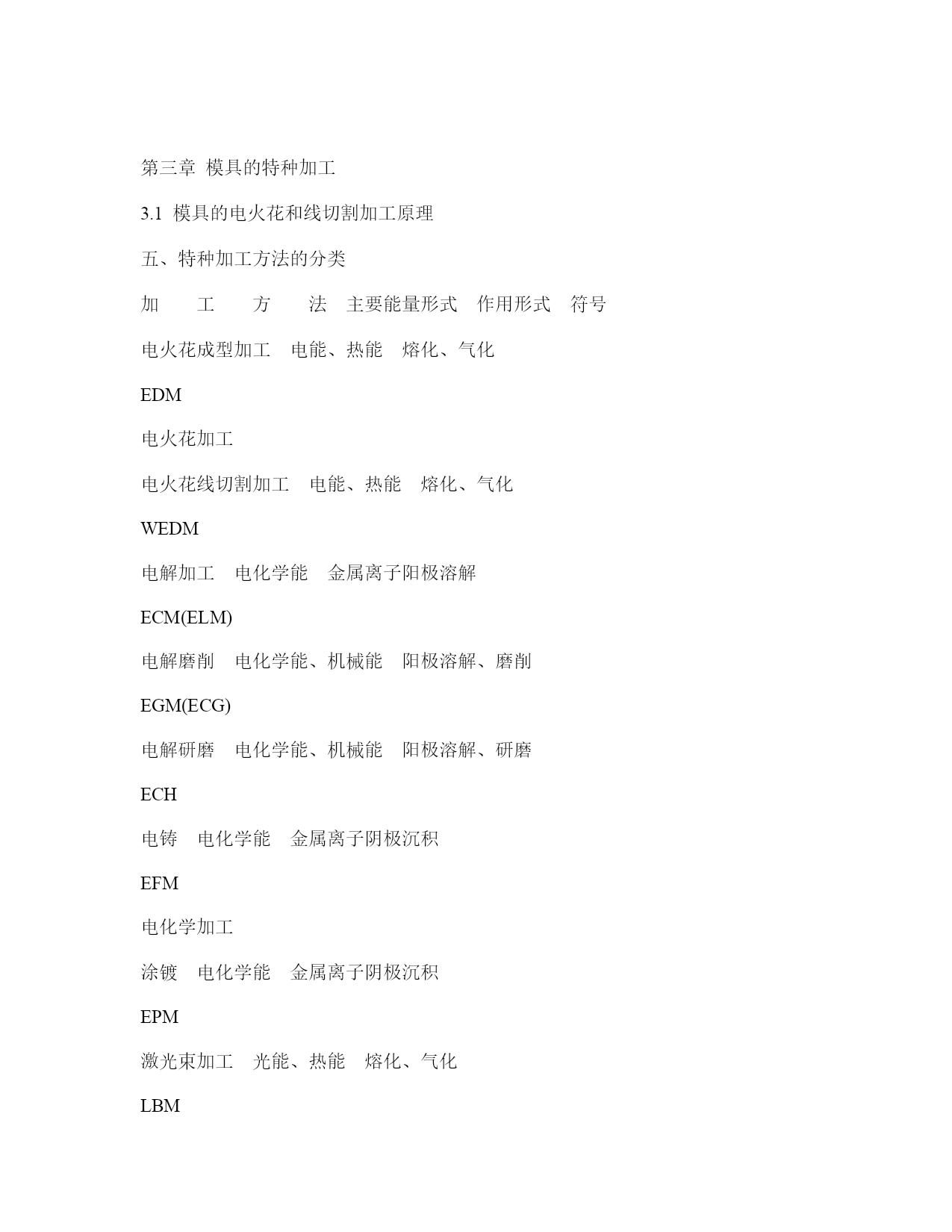

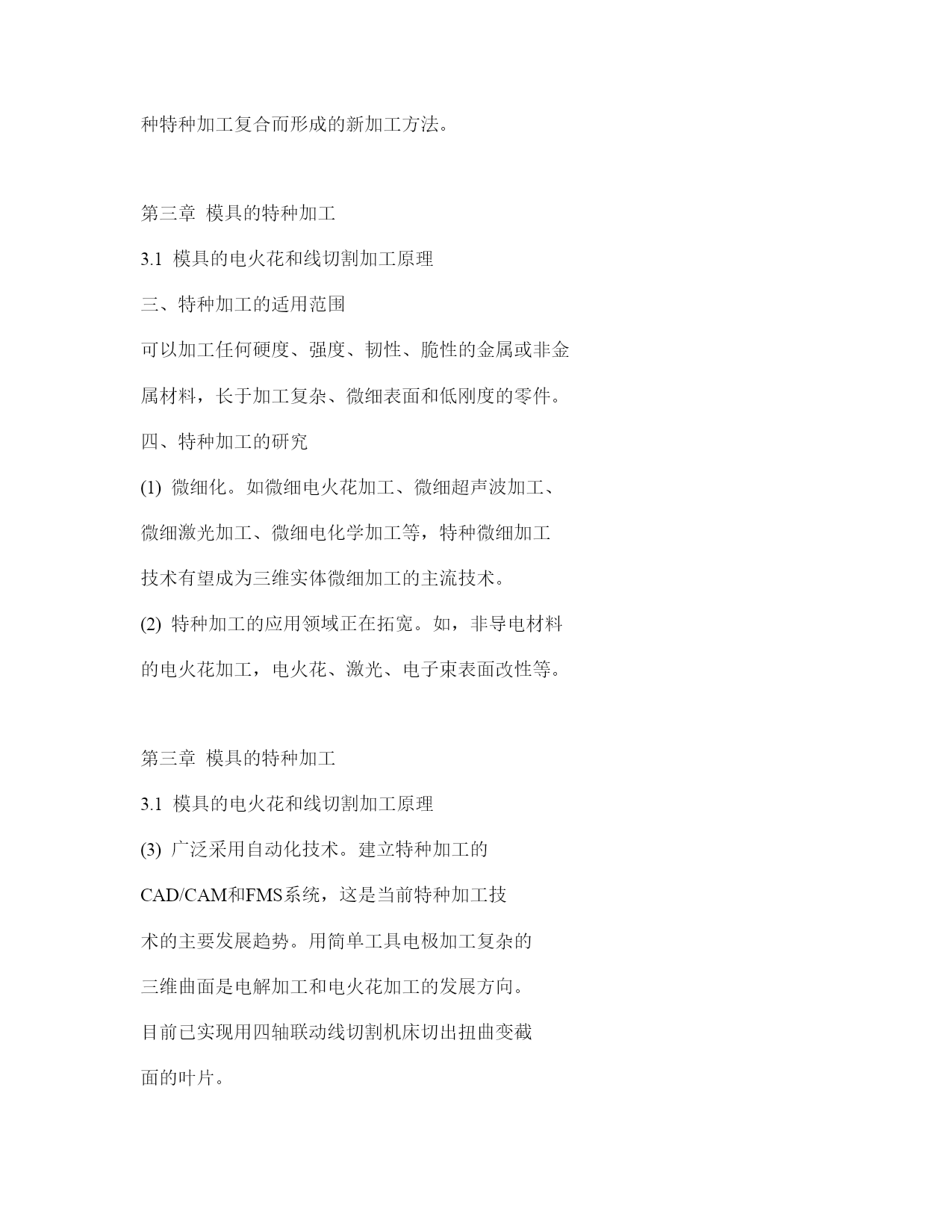

第三章模具的特种加工3.1模具的电火花和线切割加工原理一特种加工的概念20世纪40年代，前苏联科学家拉扎连柯夫妇发明了电火花加工，从而开创了有别于传统机械加工的新方法，它们从广义上定义为特种加工(NTM，Non-TraditionalMachining)，也被称为非传统加工技术；加工原理：将电、热、光、声、化学等能量或其组合施加到工件被加工的部位上，从而实现材料去除第三章模具的特种加工3.1模具的电火花和线切割加工原理二、特种加工的特点(1)不是主要依靠机械能，而是主要用其他能量(如电、化学、光、声、热等)去除金属材料。(2)加工过程中工具和工件之间不存在显著的机械切削力，故加工的难易与工件硬度无关。(3)各种加工方法可以任意复合、扬长避短，形成新的工艺方法，更突出其优越性。如电解电火花加工(ECDM)、电解电弧加工(ECAM)就是两种特种加工复合而形成的新加工方法。第三章模具的特种加工3.1模具的电火花和线切割加工原理三、特种加工的适用范围可以加工任何硬度、强度、韧性、脆性的金属或非金属材料，长于加工复杂、微细表面和低刚度的零件。四、特种加工的研究(1)微细化。如微细电火花加工、微细超声波加工、微细激光加工、微细电化学加工等，特种微细加工技术有望成为三维实体微细加工的主流技术。(2)特种加工的应用领域正在拓宽。如，非导电材料的电火花加工，电火花、激光、电子束表面改性等。第三章模具的特种加工3.1模具的电火花和线切割加工原理(3)广泛采用自动化技术。建立特种加工的CAD/CAM和FMS系统，这是当前特种加工技术的主要发展趋势。用简单工具电极加工复杂的三维曲面是电解加工和电火花加工的发展方向。目前已实现用四轴联动线切割机床切出扭曲变截面的叶片。第三章模具的特种加工3.1模具的电火花和线切割加工原理五、特种加工方法的分类加工方法主要能量形式作用形式符号电火花成型加工电能、热能熔化、气化EDM电火花加工电火花线切割加工电能、热能熔化、气化WEDM电解加工电化学能金属离子阳极溶解ECM(ELM)电解磨削电化学能、机械能阳极溶解、磨削EGM(ECG)电解研磨电化学能、机械能阳极溶解、研磨ECH电铸电化学能金属离子阴极沉积EFM电化学加工涂镀电化学能金属离子阴极沉积EPM激光束加工光能、热能熔化、气化LBM电子束加工光能、热能熔化、气化EBM离子束加工电能、机械能切蚀IBM高能束加工等离子弧加工电能、热能熔化、气化PAM第三章模具的特种加工3.1模具的电火花和线切割加工原理超声加工声能、机械能切蚀USM磨料流加工机械能切蚀AFM物料切蚀加工液体喷射加工机械能切蚀HDM化学铣削化学能腐蚀CHM化学抛光化学能腐蚀CHP化学加工光刻光能、化学能光化学腐蚀PCM电化学电弧加工电化学能熔化、气化腐蚀ECAM复合加工电解电化学机械磨削电能、热能离子溶解、熔化、切割MEEC五、特种加工方法的分类第三章模具的特种加工3.1模具的电火花和线切割加工原理六、常见特种加工方法的综合比较加工方法可加工材料工具损耗率/%(最低/平均)材料去除率/(mm3/min)(平均/最高)可达到尺寸精度/mm(平均/最高)可达到表面粗糙度Ra/μm(平均/最高)主要适用范围电火花成型加工0.1/1030/30000.03/0.00310/0.04从数微米的孔、槽到数米的超大型模具、工件等，如各种类型的孔、各种类型的模具电火花线切割加工较小(可补偿)20/200*(mm2/min)0.02/0.0025/0.32切割各种二维及三维直纹面组成的模具及零件，也常用于钼、钨、半导体材料或贵重金属切削电解加工任何导电金属材料，如硬质合金钢、耐热钢、不锈钢、淬火钢、钛合金等不损耗100/100000.1/0.011.25/0.16从微小零件到超大型工件、模具的加工，如型孔、型腔、抛光、去毛刺等第三章模具的特种加工3.1模具的电火花和线切割加工原理电解磨削1/501/1000.02/0.0011.25/0.04硬质合金钢等难加工材料的磨削，如硬质合金刀具、量具等超声波加工任何脆
