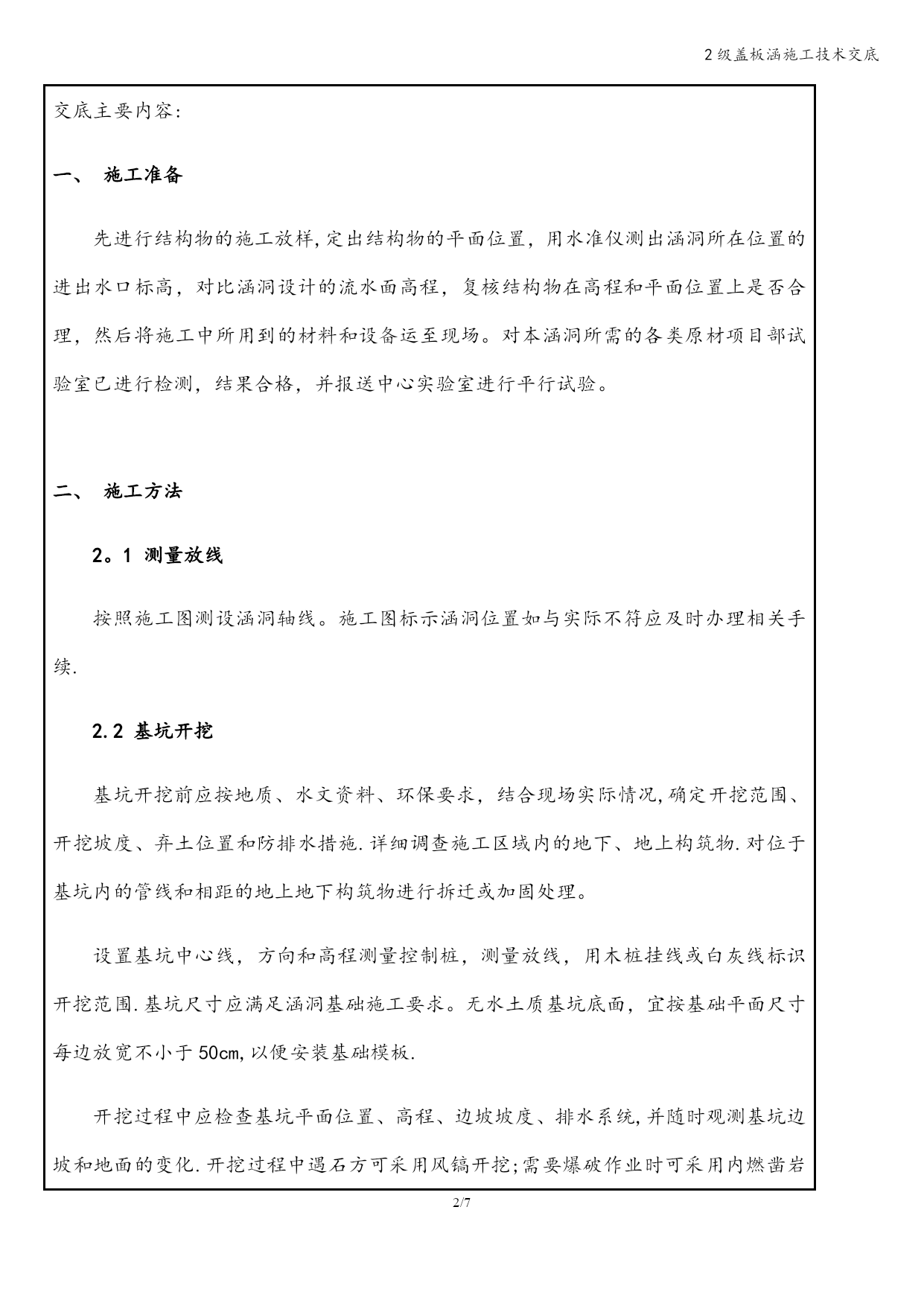

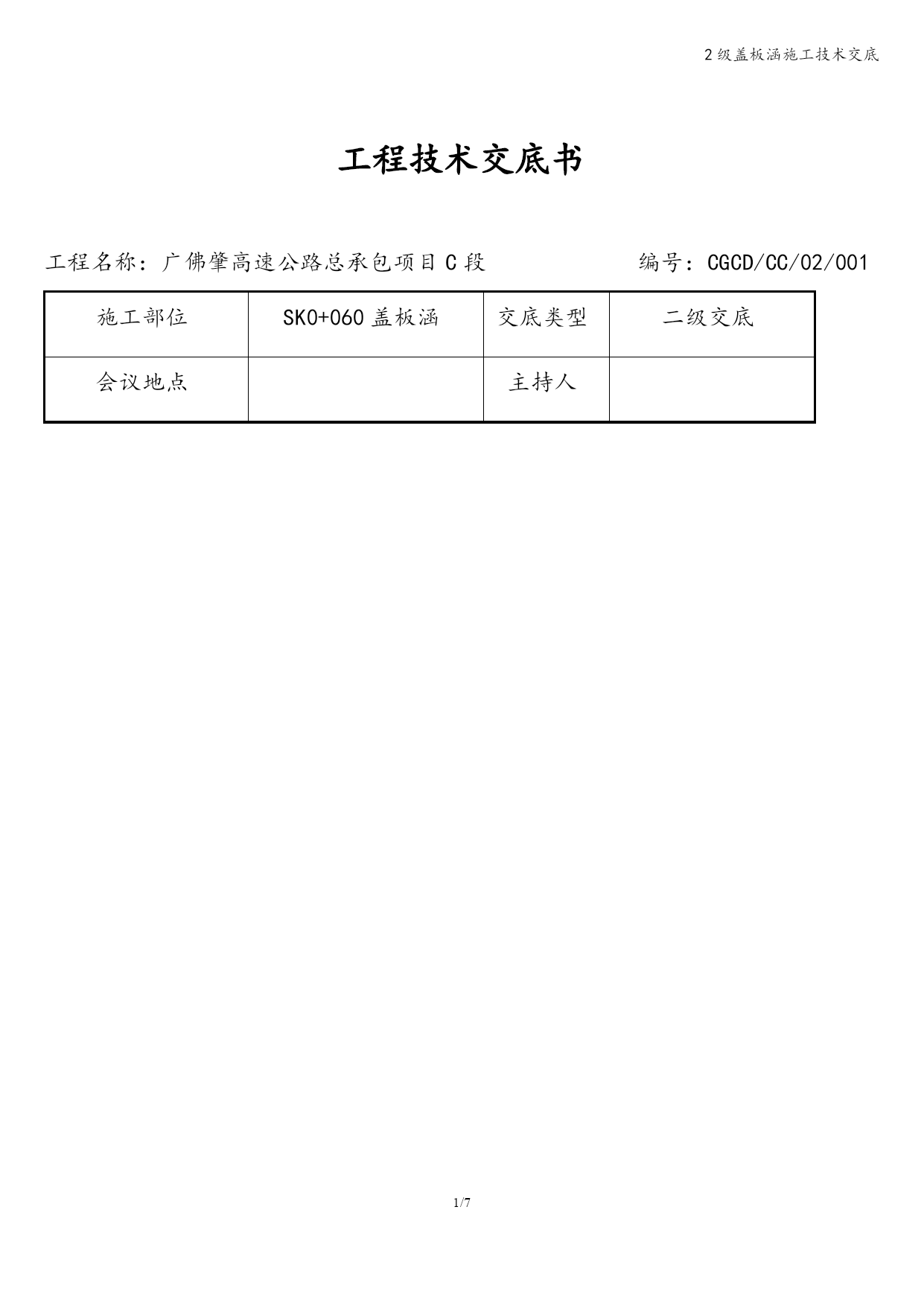

2级盖板涵施工技术交底2级盖板涵施工技术交底PAGE\*MERGEFORMAT17/72级盖板涵施工技术交底工程技术交底书工程名称：广佛肇高速公路总承包项目C段编号：CGCD/CC/02/001施工部位SK0+060盖板涵交底类型二级交底会议地点主持人交底主要内容:一、施工准备先进行结构物的施工放样,定出结构物的平面位置，用水准仪测出涵洞所在位置的进出水口标高，对比涵洞设计的流水面高程，复核结构物在高程和平面位置上是否合理，然后将施工中所用到的材料和设备运至现场。对本涵洞所需的各类原材项目部试验室已进行检测，结果合格，并报送中心实验室进行平行试验。二、施工方法2。1测量放线按照施工图测设涵洞轴线。施工图标示涵洞位置如与实际不符应及时办理相关手续.2.2基坑开挖基坑开挖前应按地质、水文资料、环保要求，结合现场实际情况,确定开挖范围、开挖坡度、弃土位置和防排水措施.详细调查施工区域内的地下、地上构筑物.对位于基坑内的管线和相距的地上地下构筑物进行拆迁或加固处理。设置基坑中心线，方向和高程测量控制桩，测量放线，用木桩挂线或白灰线标识开挖范围.基坑尺寸应满足涵洞基础施工要求。无水土质基坑底面，宜按基础平面尺寸每边放宽不小于50cm,以便安装基础模板.开挖过程中应检查基坑平面位置、高程、边坡坡度、排水系统,并随时观测基坑边坡和地面的变化.开挖过程中遇石方可采用风镐开挖;需要爆破作业时可采用内燃凿岩机钻孔，装药起爆。雨季施工应注意边坡的稳定性，必要时可适当放缓边坡或设置支撑,基坑边应设拦水坎和排水沟防止雨水流入基坑,土质较差的边坡宜采用防水布覆盖，防止雨水冲刷边坡。雨季开挖工作面不宜过大,应分段进行开挖和基础圬工施工.基坑开挖应在指定位置弃土，不得随意堆放；不得妨碍施工；弃土堆坡脚距坑顶缘的距离不宜小于基坑深度；宜弃在地面水流方向的下游;不得淤塞河道，影响泄洪；不得使地面水流冲刷农田和建筑或设施。2。3基坑清理基坑挖土接近基底高程后,预留100mm-300mm由人工开挖,以防止基底原状土被破坏，岩层基底应清除岩面松碎石块、淤泥，凿出新鲜岩面，表面应清洗干净。碎石类及砂类土层基底承重面应修理平整。黏性土层基底整修时应在天然状态下铲平，不得用回填土夯平。必要时，可向基底夯入10cm以上的碎石，碎石层顶面不得高于基底设计高程。2。4基底处理基底不得长期暴露，并不得受扰动或浸泡，应及时检查基坑尺寸、高程、基底土承载力，符合要求后及时向专业监理工程师报验,检查合格后应立即组织后续施工。若基坑底地质与施工设计不相符合，地基承载力不符合施工图要求时应及时办理变更手续。2。5基础施工在检验合格的基坑上定出基础的平面位置，立即组织人员进行基础模板安装，基础模板采用钢模板，外侧设钢管斜撑，间距为80cm。模板安装检验合格后用水准仪测出模板顶标高，然后用卷尺下量定出基础砼顶面在模板上的位置，贴双面泡沫胶带作为标记。基础砼浇筑前，将基坑杂物清理干净，并在模板上涂脱模剂。先对基坑范围内抹一层5cm厚与基础同标号砼垫层并平整好表面,待砼垫层达到一定强度以后，开始绑扎基础钢筋,并在钢筋网上绑扎一定数量的砼垫块垫底保证砼保护层厚度,并加固好钢筋网以免振捣时钢筋网下沉，并按照设计图纸要求预埋台身钢筋。施工时,应按设计要求留置沉降缝，收浆后用水浇淋养生.2.6台身施工待基础砼强度达70％后，在基础和台身接触部位进行人工凿除水泥砂浆和松弱层,用水冲洗干净后，在基础上定出台身位置进行装模，台身模板采用1cm厚的钢板。台身模板采用分层拉杆对拉并设斜撑和模内支撑加固。模板的撑杆采用Ф42×3mm钢管，间距为80cm.安装台身沉降缝处隔板时，要注意保持台身沉降缝与基础沉降缝在同一平面上且垂直于基础表面，隔板用泡沫板切割制成。模板安装后，用水冲洗模内杂物，用胶泥封住模板与基础接触位置和模板之间间隙，以防漏浆,在模板内侧均匀涂刷脱模剂。浇筑涵洞基础所预埋的墙身钢筋需绑扎一定数量的砼垫块,以保证砼保护层厚度。模板安装检查合格后，用水准仪测出模板顶标高，用卷尺下量，在外侧模板定出台帽顶位置，在内侧模板定出台帽底位置，并作出标志,以两道沉降缝之间为一隔，每隔每侧模板的头、中、尾都必须标有标志。浇筑砼采用跳隔浇筑,即浇完1，3，5…后，拆掉隔板的支撑板浇筑2，4,6…台身砼收浆后，及时进行养生.养生时,用麻袋搭在台身上，用水浇淋麻袋，在养生期内保持麻袋湿润.2。7盖板施工钢筋砼盖板采用满堂式支架现浇施工。支架采用门式脚手架，并设横支撑和斜支撑加固。支撑横向间距未60cm，纵向间距为1cm，底模采用厚夹板.盖板上设置的沉降缝要和台身、基础沉降缝处于同一平面内，盖板钢筋在钢筋棚下料加工后运至现场绑扎,钢筋网上还需绑扎一定数量的砼垫块
