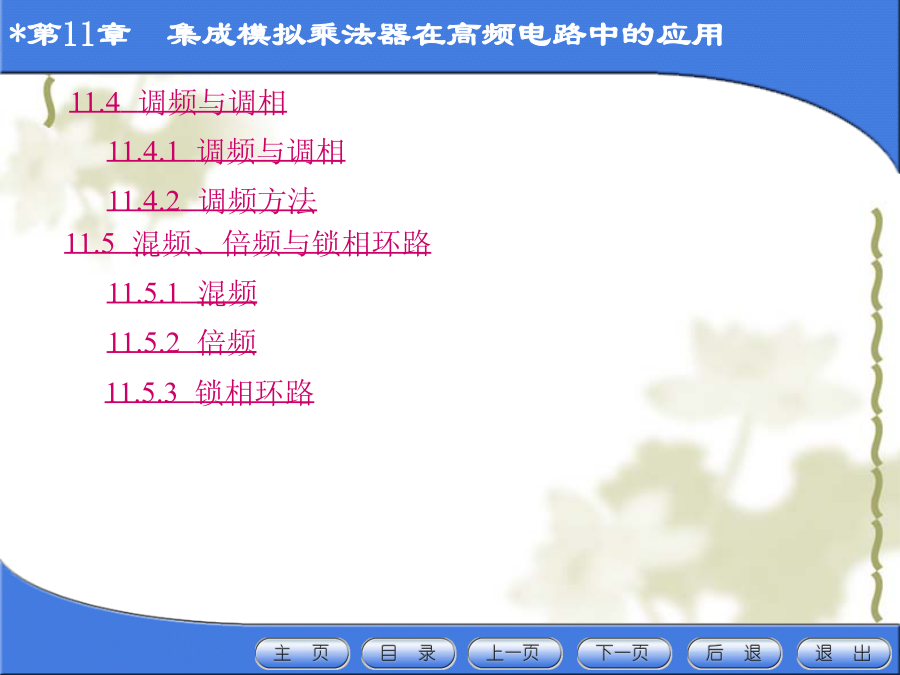

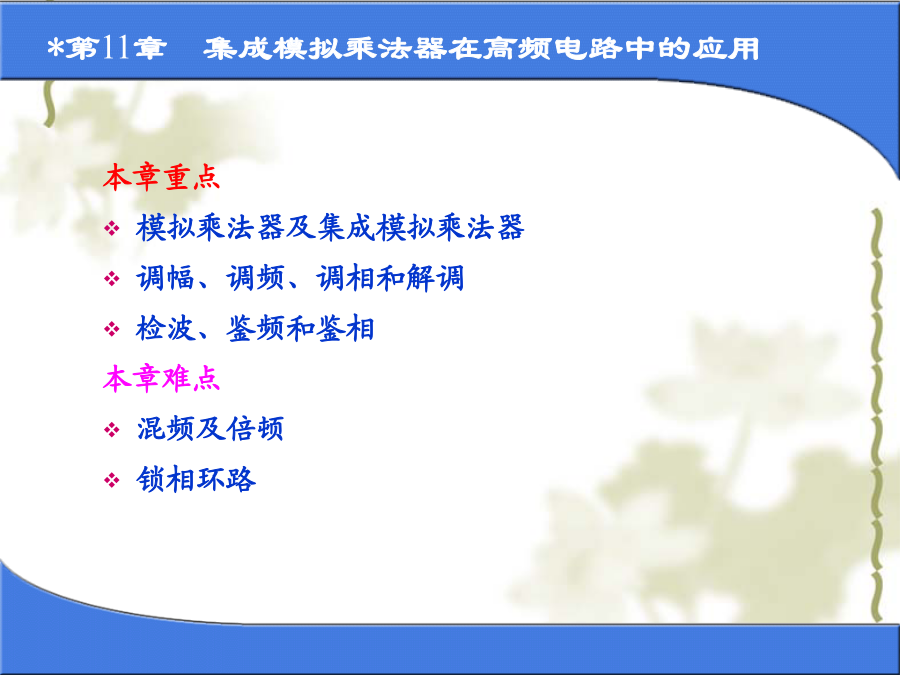

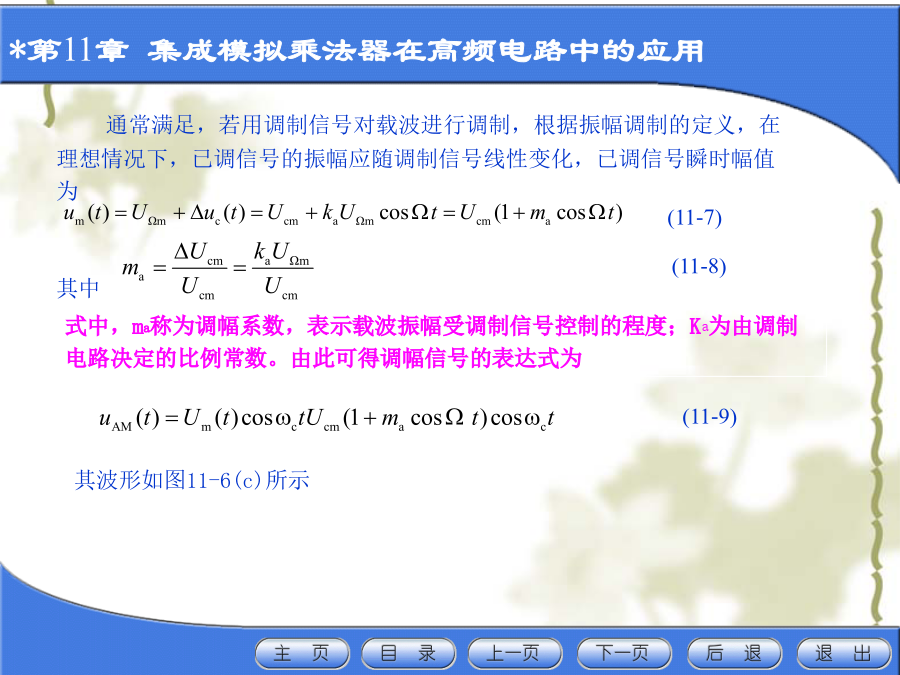

*第11章集成模拟乘法器在高频电路中的应用本章重点模拟乘法器及集成模拟乘法器调幅、调频、调相和解调检波、鉴频和鉴相本章难点混频及倍顿锁相环路*第11章集成模拟乘法器在高频电路中的应用*第11章集成模拟乘法器在高频电路中的应用2.集成模拟乘法器11.1.2模拟乘法器的应用11.2信息传输过程11.3调幅与检波*第11章集成模拟乘法器在高频电路中的应用*第11章集成模拟乘法器在高频电路中的应用2.调幅波的频谱*第11章集成模拟乘法器在高频电路中的应用复杂信号的调制频谱如图11-9所示。1.不同的调幅制式*第11章集成模拟乘法器在高频电路中的应用改变直流电压大小可以改变一般调幅信号的调幅度.为了增加调节范围，可将图11-11中的R1、R2阻值由10kΩ改为750Ω。但U值不能小于UΩm，否则将会产生过调幅现象。*第11章集成模拟乘法器在高频电路中的应用1.包络检波包络检波是指检波器输出的电压与输入的调幅波的包络成正比的检波方法。对于普通调幅信号来说，由于其包络与调制信号成正比，包络就代表着它的调制信号波形。因此，包络检波适用于对普通调幅波进行检波，其检波器的输出电压直接反映输入高频调幅波包络变化的规律。收音机中的检波电路和电视接收机中的高频检波电路均采用包络检波。其原理可由图11-12(a)来表示，图11-12(b)为检波输入、输出频谱图*第11章集成模拟乘法器在高频电路中的应用图11-13(b)中的锯齿状变化波形表示了二极管导通与截止时uo的波形。当ui>uo时，二极管导通，电容器充电，uo上升，在图11-13(b)中表示为AB、CD、EF等上升段。当ui<uo时，二极管截止，电容通过电阻R放电，uo下降，在图(b)中表示为BC、DE等下降段。由分析可知，二极管两端电压uv在大部分时间里为负值，只在输入电压的每个高频周期的峰值附近才导通，因此其输出电压波形与输入信号包络相同。此时，平均电压uo包含直流及低频分量，如图11-13(c)所示，经CL隔直后，将uΩ耦合至RL上，如图11-13(d)所示。2.同步检波*第11章集成模拟乘法器在高频电路中的应用*第11章集成模拟乘法器在高频电路中的应用11.4调频与调相11.4.2调频与调相(a)为高频载波信号波形(b)为低频调制信号uΩ的波形(c)为调频波波形(d)为调频波的角频率波形当uΩ为波峰时，调频波的瞬时角频率最大，等于(ωc+Δωm)，调频波波形最密；当uΩ为波谷时，调频波的瞬时角频率最小，等于(ωc-Δωm)，调频波波形最疏。调频波的瞬时角频率按低频信号变化规律而变化，由图11-16(d)可见，它是在载频的基础上加了受低频调制信号控制的变化部分。2.调相11.4.2调频方法11.5混频、倍频与锁相环路*第11章集成模拟乘法器在高频电路中的应用11.5.2倍频倍频电路输出信号的频率是输入信号频率的整数倍，即倍频电路可以成倍数地把信号频谱搬移到更高的频段。能够实现倍频的电路很多，而由模拟乘法器实现倍频的原理如图11-18所示。*第11章集成模拟乘法器在高频电路中的应用11.5.3锁相环路检相器可由模拟乘法器实现，可鉴别出两信号相位之差。环路滤波器具有低通特性，用来滤除误差电压uPD(t)中的高频分量和噪声。此外，由于环路滤波器的传递函数对环路有相当大的影响，因而可以通过调整环路滤波器的参数来获得环路所需要的性能。常见的环路滤波器为RC低通滤波器、RC比例积分滤波器和RC有源比例积分滤波器等。压控振荡器是指振荡角频率受控制电压uc(t)控制的振荡器。任何一种振荡器，如LC振荡器、RC振荡器、多谐振荡器等均可构成压控振荡器。在锁相环中，压控振荡器受环路滤波器输出的控制电压uc(t)的控制，其振荡角频率ωo(t)随之而发生变化，实际上起电压与频率变换的作用。*第11章集成模拟乘法器在高频电路中的应用
