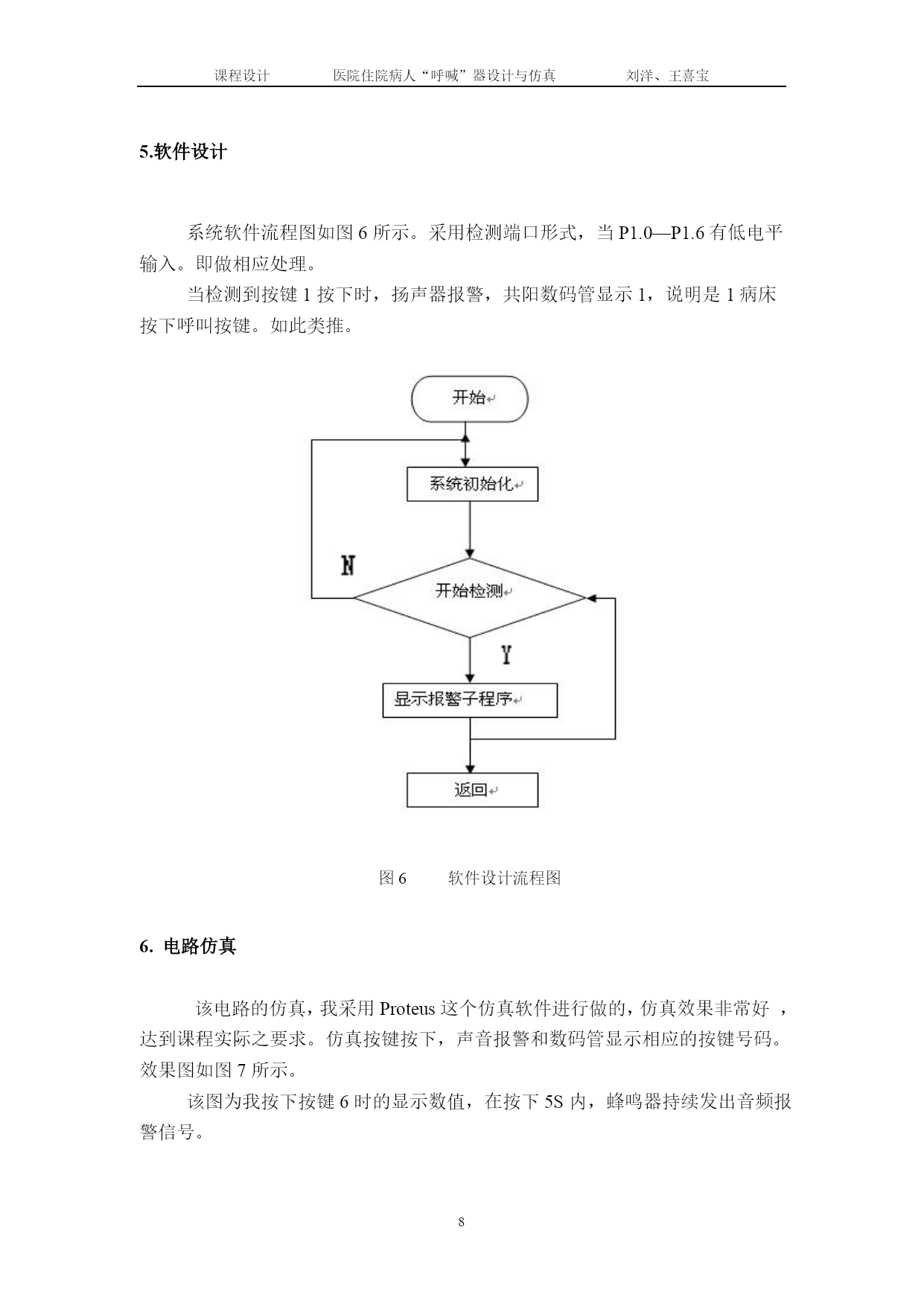

课程设计医院住院病人“呼喊”器设计与仿真刘洋、王喜宝皖西学院课程设计报告书系别：专业：学生姓名：学号：课程设计题目：医院住院病人“呼喊”器设计与仿真起迄日期:课程设计地点:指导教师:完成日期:09年11月22日目录第一章课题名称及要求1、1课题名称…………………………………21、2主要技术要求……………………………2第二章总体方案论证及单元电路设计设计方案和方案论证…………………………………2第三章总体电路设计总体模块设计………………………………2各分模块设计………………………………4第四章测试结果及心得体会4、1测试结果……………………………………94、2心得体会……………………………………9第五章致谢………………………………….9第六章附带源程序…………………………..10摘要：介绍一种以AT89C51单片机为控制核心的医院呼叫器的设计方法。实验结果表明，系统硬件、软件设计方案合理，实现了住院病人可通过按动自己的床位按扭开关向医护人员发出“呼喊”信号；一旦有病人发出“呼喊”信号，医护人员值班室显示床位编号，扬声器发出提示声响信号；通过这次课程设计，让我们了解到医院呼叫器的原理和基本理论，锻炼了我们的实践能力和动手能力，在此我们运用我们所学到的专业知识，通过查阅相关资料做出了这个设计。关键词：呼叫器；单片机；医院；显示第一章课题名称及要求1、1课题名称：医院住院病人“呼喊”器设计与仿真1、2主要技术要求：本课题要求1.住院病人可通过按动自己的床位按扭开关向医护人员发出“呼喊”信号；2.一旦有病人发出“呼喊”信号，医护人员值班室显示床位编号，扬声器发出提示声响信号；3.“呼喊”器所需的直流稳压电源。4.用相关仿真软件对电路进行仿真。第二章总体方案论证及单元电路设计设计方案和方案论证我们通过查阅相关资料，对各个模块进行独立分析。其中包括按键及信号处理、单片机控制及其显示、声光报警、所需5V直流稳压电源等各模块。我们通过对比和总结，结合实际能力，选择和搭配了如下的硬件模块结构。第三章总体电路设计0引言广泛用于医院，养老院，餐饮等公共场所。护呼叫系统已经成为医院提高医护服务质量、提高医护人员工作效率和减少医疗事故的一种必不可少的基础设备。目前，用于病床呼叫的系统有很多，它们多数都是有线通信，通过声光报警和LED屏显示告知呼叫求援的床位号码，一般由有线的床头分机、走廊显示屏和护士台的由发光二极管组成的病床一览表（板）组成。随着无线科技的发展和应用，医护呼叫系统可以摆脱线缆的束缚，实现即时通讯，移动接收呼叫信息。调频无线医院呼叫器是在调频无线技术基础上，结合了单片机控制和计算机软件技术，根据医院的规模、内部业务流程和管理需求开发的全新医护呼叫系统。本系统采用低辐射、低功率、高无线接收灵敏度、零电磁干扰的FM无线编码技术，发射功率不足手机的1/10，完全满足医院的低无线电辐射的要求。总体模块：装置组成及工作原理由于综合各方面考虑，我们采用有线模式，应用单片机设计该医院呼叫器系统。对于无限发射模块，课题没做要求。所以我们为了力求简洁和考虑成本问题，采用该方案系统组成如图1所示。此设计以单片机AT89C51为核心，由单片机I/O口采集检测开关信号，经过单片机内部MCU程序处理后通过数码管显示相应的按键号，并进行相应的声音报警，提醒医生注意。声音报警单片机处理按钮开关数码显示图1医院呼叫器装置原理框图各分模块设计：1.按钮开关电路按钮开关电路如图2所示。图2按钮开关电路按钮开关电路采用低电平有效。通过单片机检测P1口状态分别判断是几号按钮（病床）按下按钮。该电路总共采用7路，分别代表7个病床，如果想要扩展，可在该基础上进行扩展。此处为了便于设计，采用7路按钮开关。备注：此处优先级是相同的，也就是说如果某一病床呼叫，在报警期间，其他按钮无效。我们设计的报警时长是5S。我们此处设计的是简易装置，如果需要优先级或者可查询，可在此基础上进行软硬件的扩展，实现所需功能。2.单片机控制及显示电路单片机控制及显示电路如图3所示。采用静态显示方式，利用单片机的P0口的P0.0～P0.6作为数码管七段码的输入。采用共阳极数码管(见图3)。单片机检测到按键信号，通过内部程序处理进行相应病床的显示。图3单片机控制及显示电路3.声音报警电路声光报警电路见图4。当有按键按下时，单片机从P1.7口输出一周期高低信号，控制三极管的通断，从而使扬声器通断，发出一定周期的音频报警信号。报警时间为5S。图4声音报警电路4.所需5V直流稳压电源电路集成稳压
