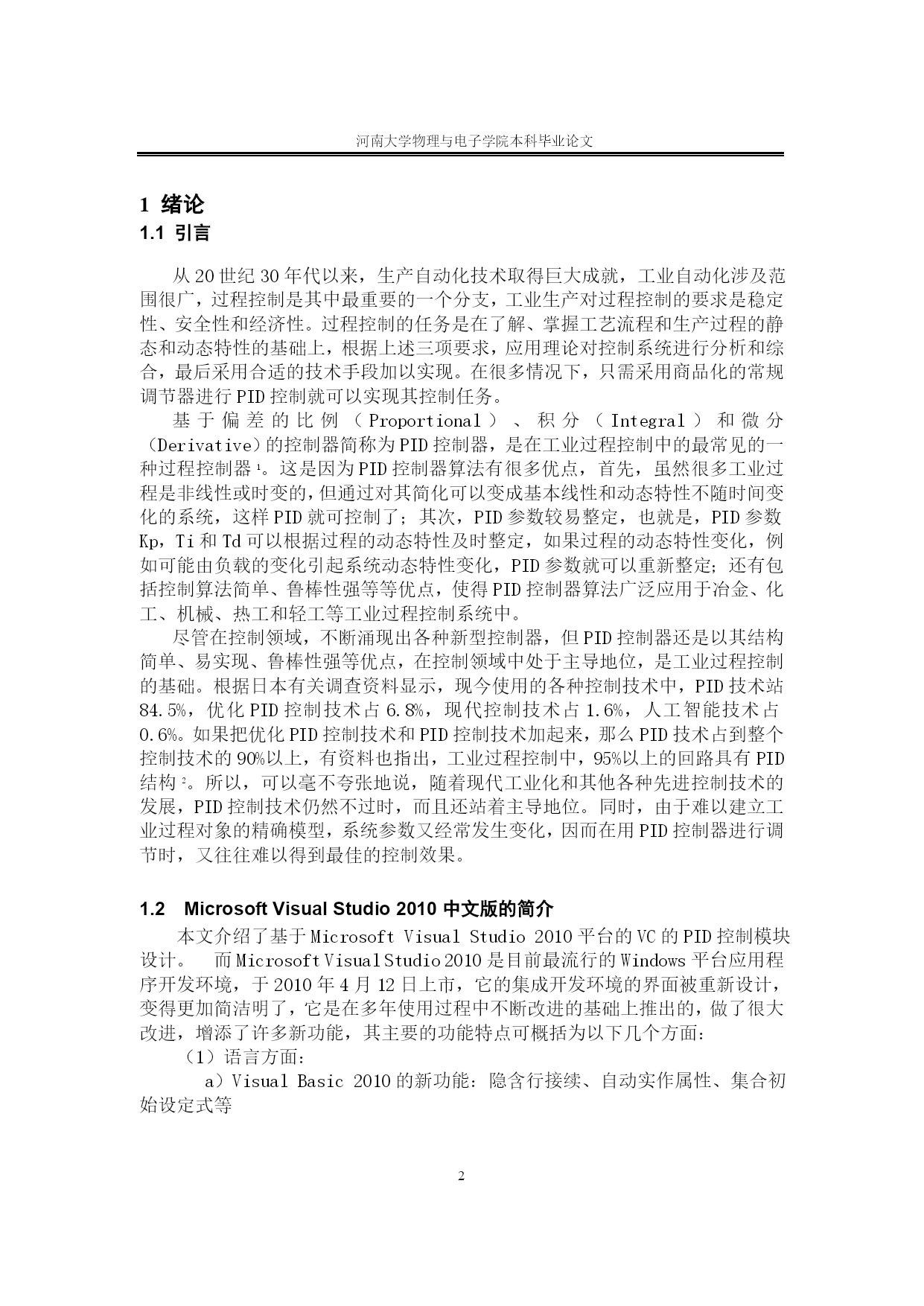

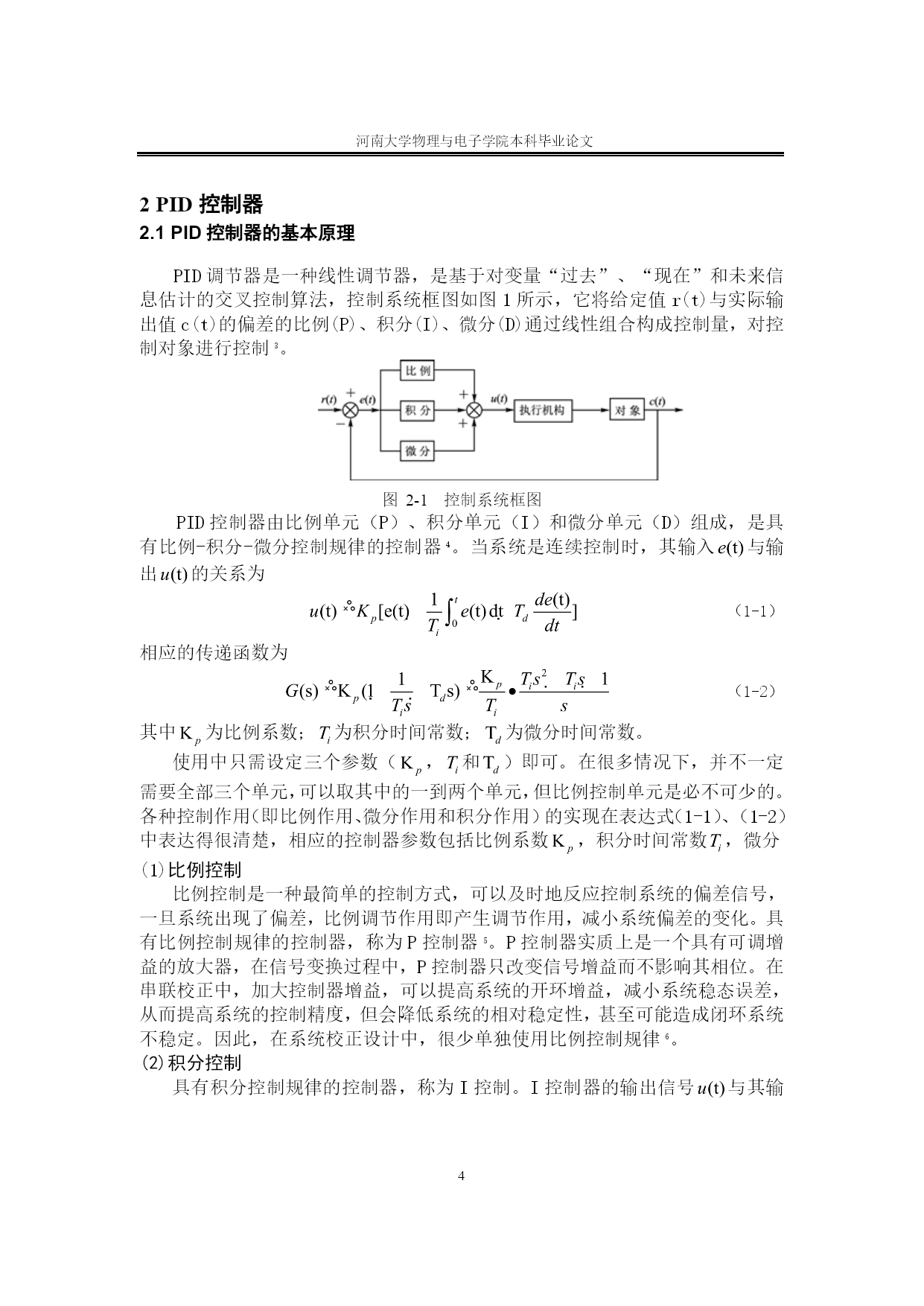

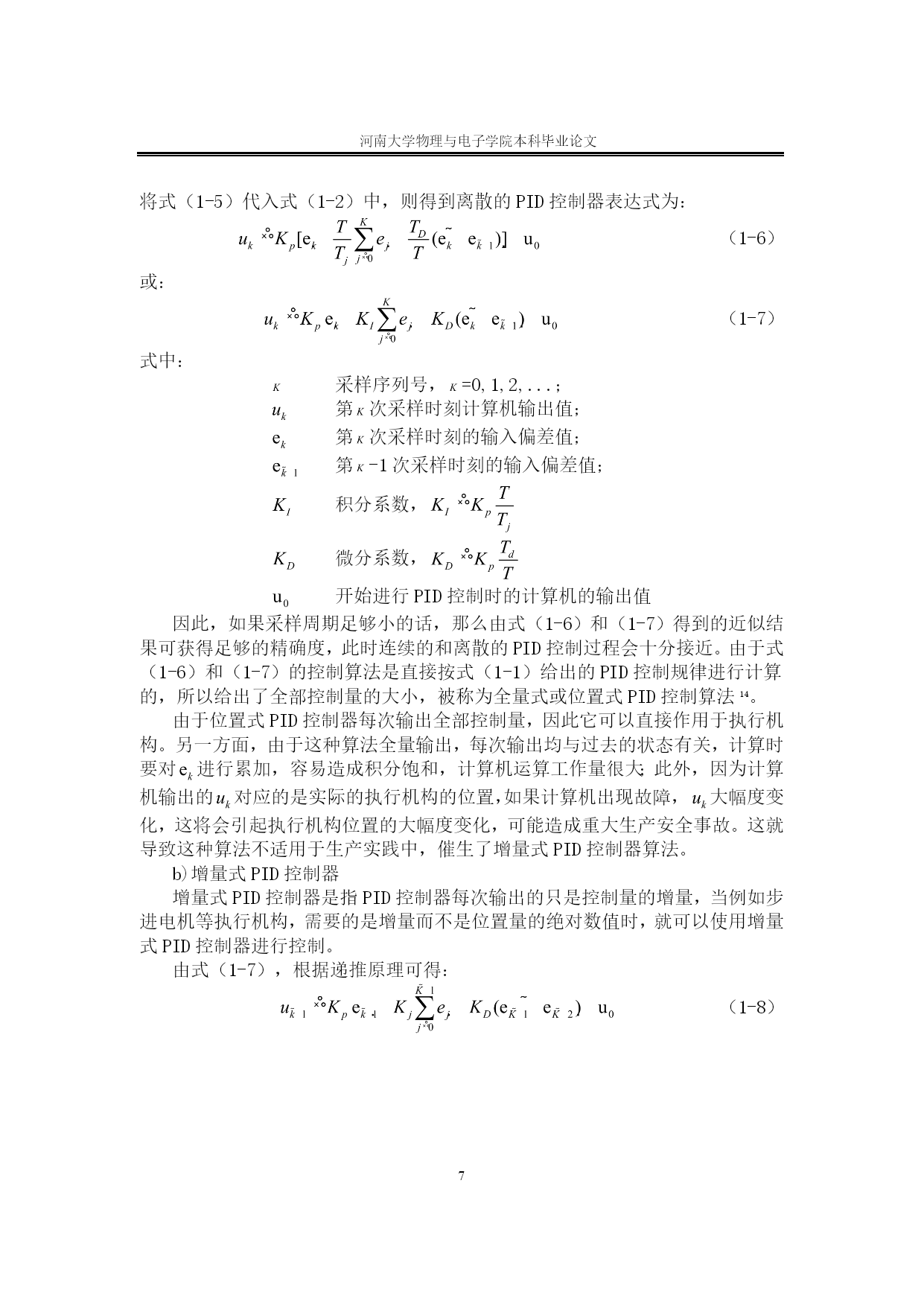

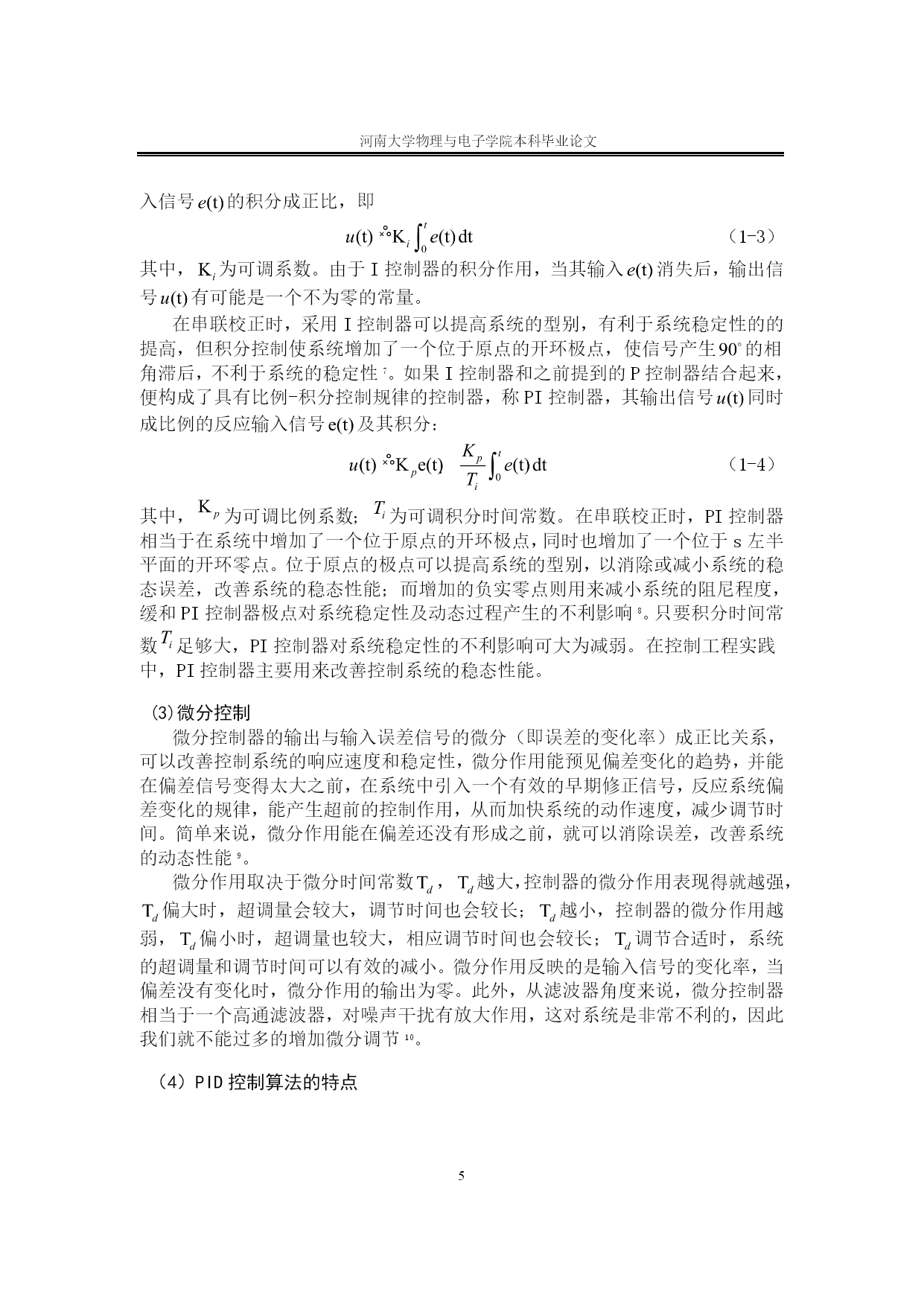

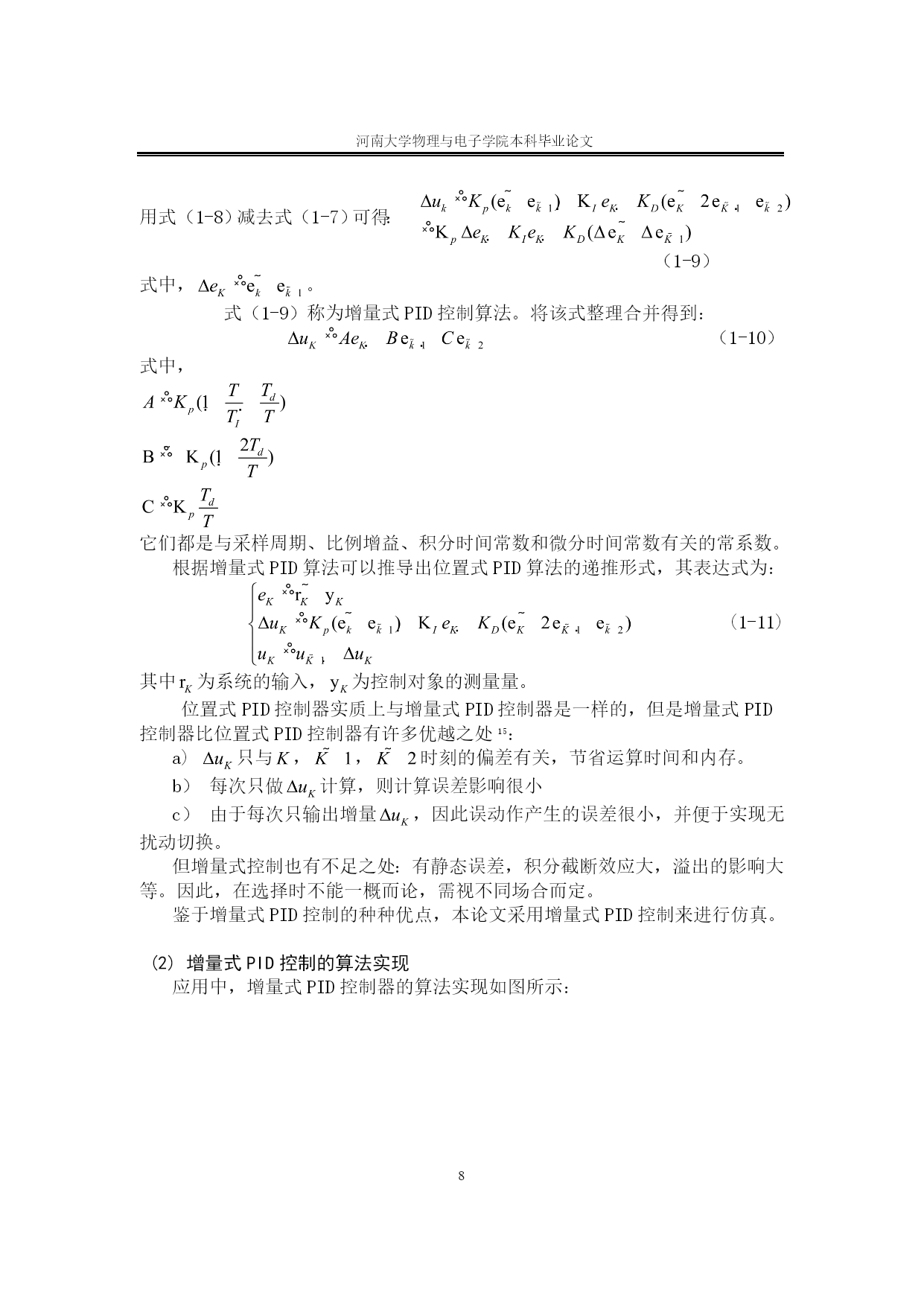

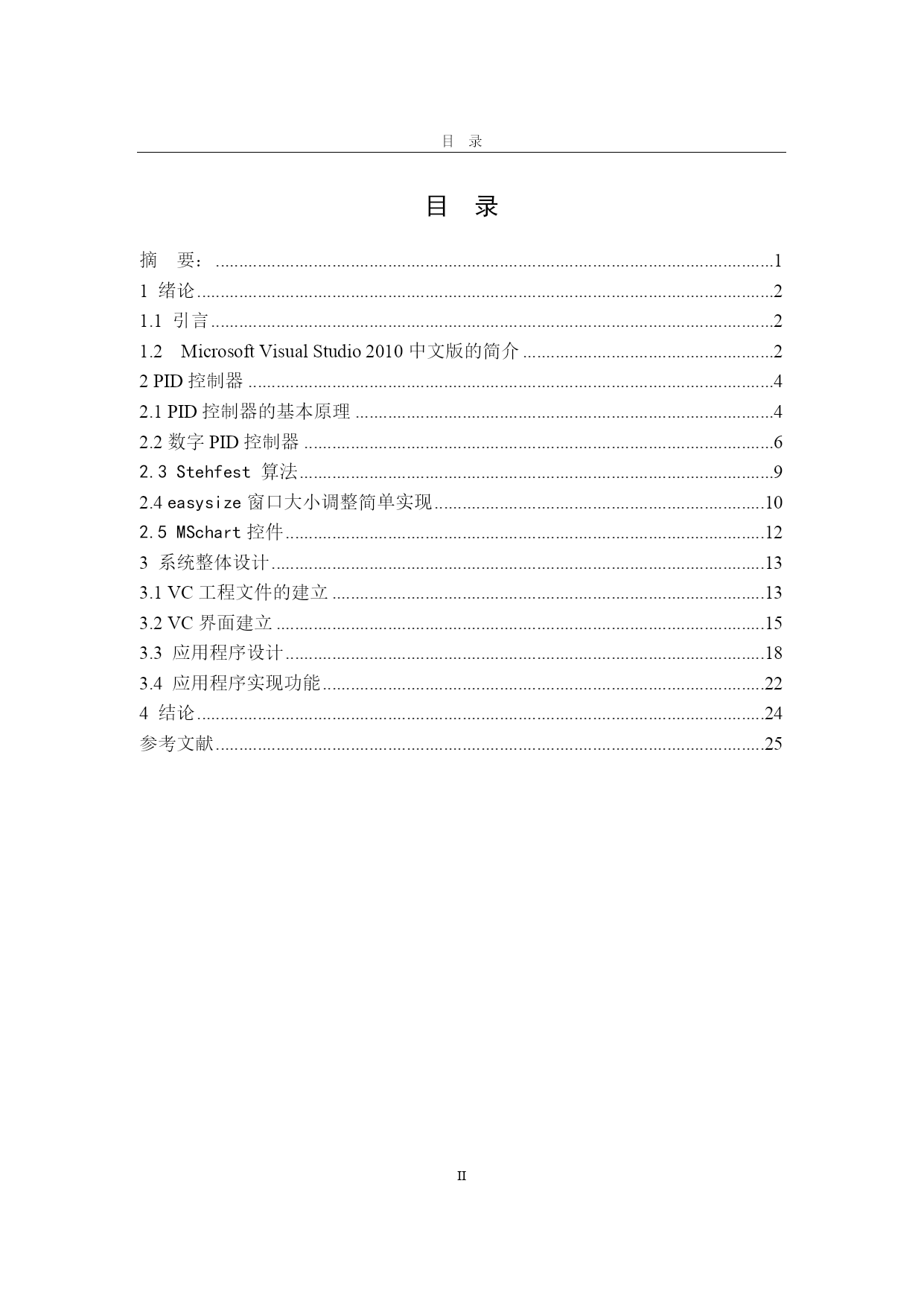

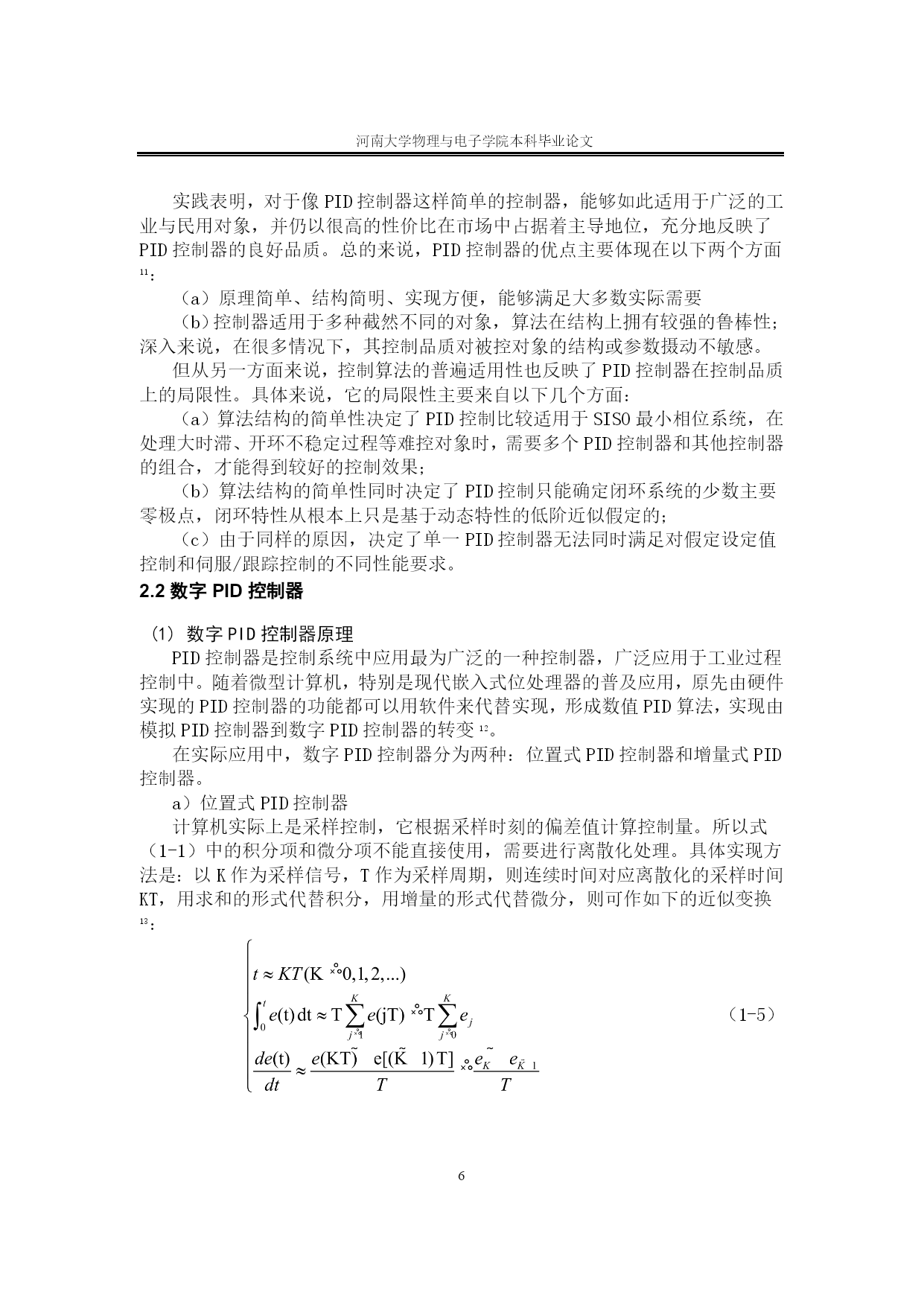

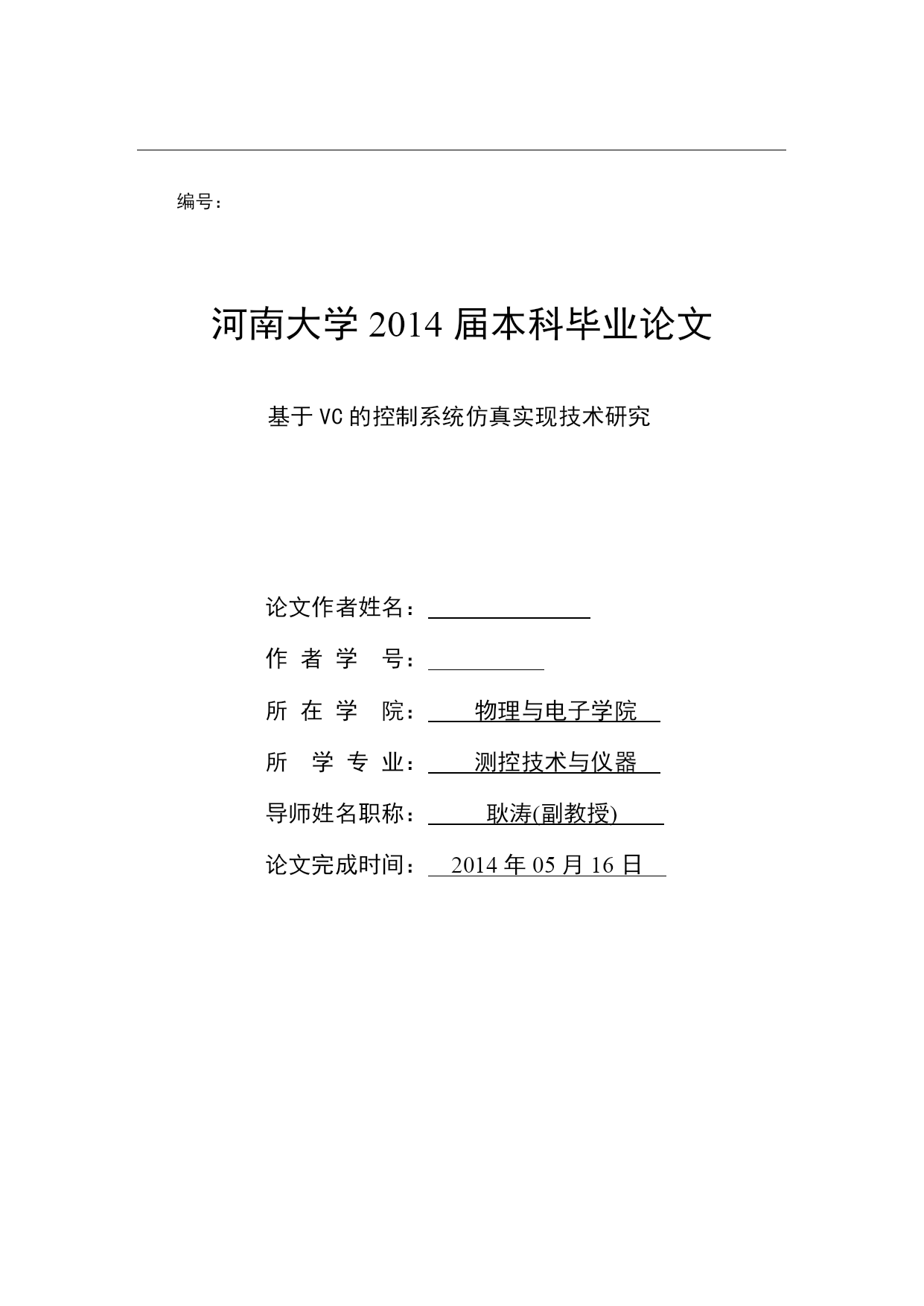

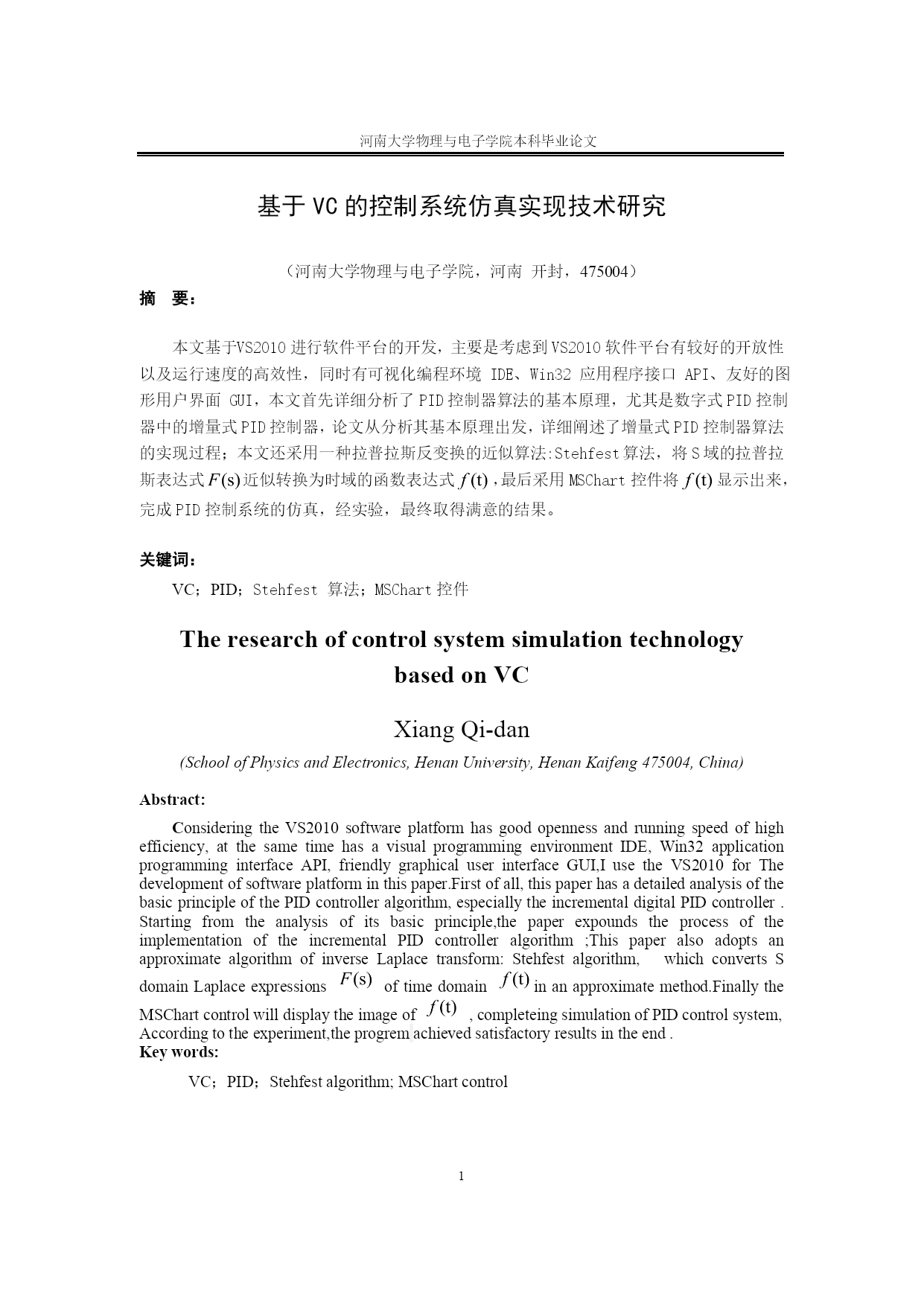

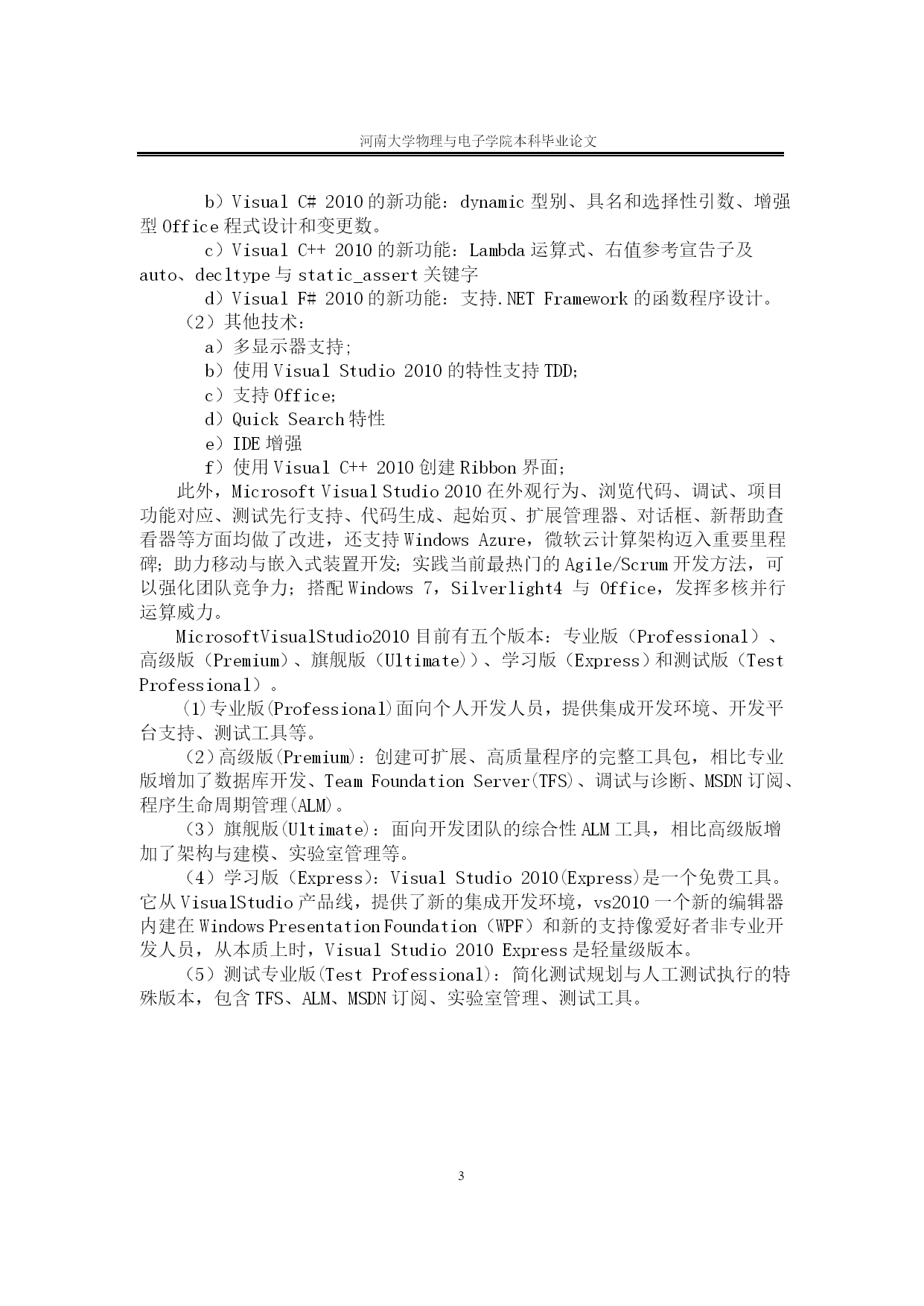

目录河南大学物理与电子学院本科毕业论文编号:河南大学2014届本科毕业论文基于VC的控制系统仿真实现技术研究论文作者姓名:作者学号:所在学院:物理与电子学院所学专业:测控技术与仪器导师姓名职称:耿涛(副教授)论文完成时间:2014年05月16日目录TOC\o"1-4"\u摘要:PAGEREF_Toc388032896\h11绪论PAGEREF_Toc388032897\h21.1引言PAGEREF_Toc388032898\h21.2MicrosoftVisualStudio2010中文版的简介PAGEREF_Toc388032899\h22PID控制器PAGEREF_Toc388032900\h42.1PID控制器的基本原理PAGEREF_Toc388032901\h42.2数字PID控制器PAGEREF_Toc388032902\h62.3Stehfest算法PAGEREF_Toc388032903\h92.4easysize窗口大小调整简单实现PAGEREF_Toc388032904\h102.5MSchart控件PAGEREF_Toc388032905\h123系统整体设计PAGEREF_Toc388032906\h133.1VC工程文件的建立PAGEREF_Toc388032907\h133.2VC界面建立PAGEREF_Toc388032908\h153.3应用程序设计PAGEREF_Toc388032909\h183.4应用程序实现功能PAGEREF_Toc388032910\h224结论PAGEREF_Toc388032911\h24参考文献PAGEREF_Toc388032912\h25河南大学物理与电子学院本科毕业论文基于VC的控制系统仿真实现技术研究(河南大学物理与电子学院,河南开封,475004)摘要:本文基于VS2010进行软件平台的开发,主要是考虑到VS2010软件平台有较好的开放性以及运行速度的高效性,同时有可视化编程环境IDE、Win32应用程序接口API、友好的图形用户界面GUI,本文首先详细分析了PID控制器算法的基本原理,尤其是数字式PID控制器中的增量式PID控制器,论文从分析其基本原理出发,详细阐述了增量式PID控制器算法的实现过程;本文还采用一种拉普拉斯反变换的近似算法:Stehfest算法,将S域的拉普拉斯表达式近似转换为时域的函数表达式,最后采用MSChart控件将显示出来,完成PID控制系统的仿真,经实验,最终取得满意的结果。关键词:VC;PID;Stehfest算法;MSChart控件TheresearchofcontrolsystemsimulationtechnologybasedonVCXiangQi-dan(SchoolofPhysicsandElectronics,HenanUniversity,HenanKaifeng475004,China)Abstract:ConsideringtheVS2010softwareplatformhasgoodopennessandrunningspeedofhighefficiency,atthesametimehasavisualprogrammingenvironmentIDE,Win32applicationprogramminginterfaceAPI,friendlygraphicaluserinterfaceGUI,IusetheVS2010forThedevelopmentofsoftwareplatforminthispaper.Firstofall,thispaperhasadetailedanalysisofthebasicprincipleofthePIDcontrolleralgorithm,especiallytheincrementaldigitalPIDcontroller.Startingfromtheanalysisofitsbasicprinciple,thepaperexpoundstheprocessoftheimplementationoftheincrementalPIDcontrolleralgorithm;ThispaperalsoadoptsanapproximatealgorithmofinverseLaplacetransform:Stehfestalgorithm,whichconvertsSdo
