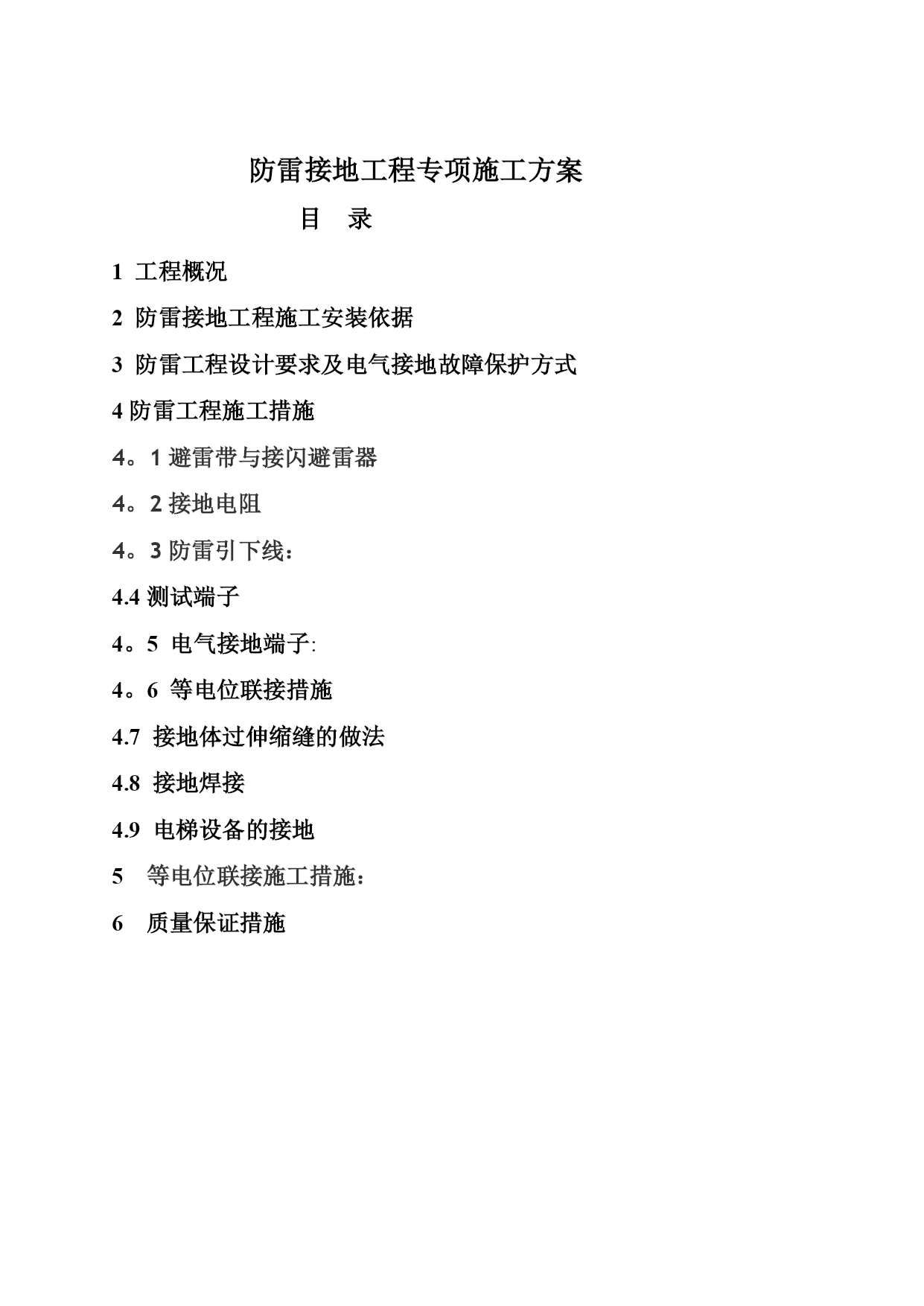

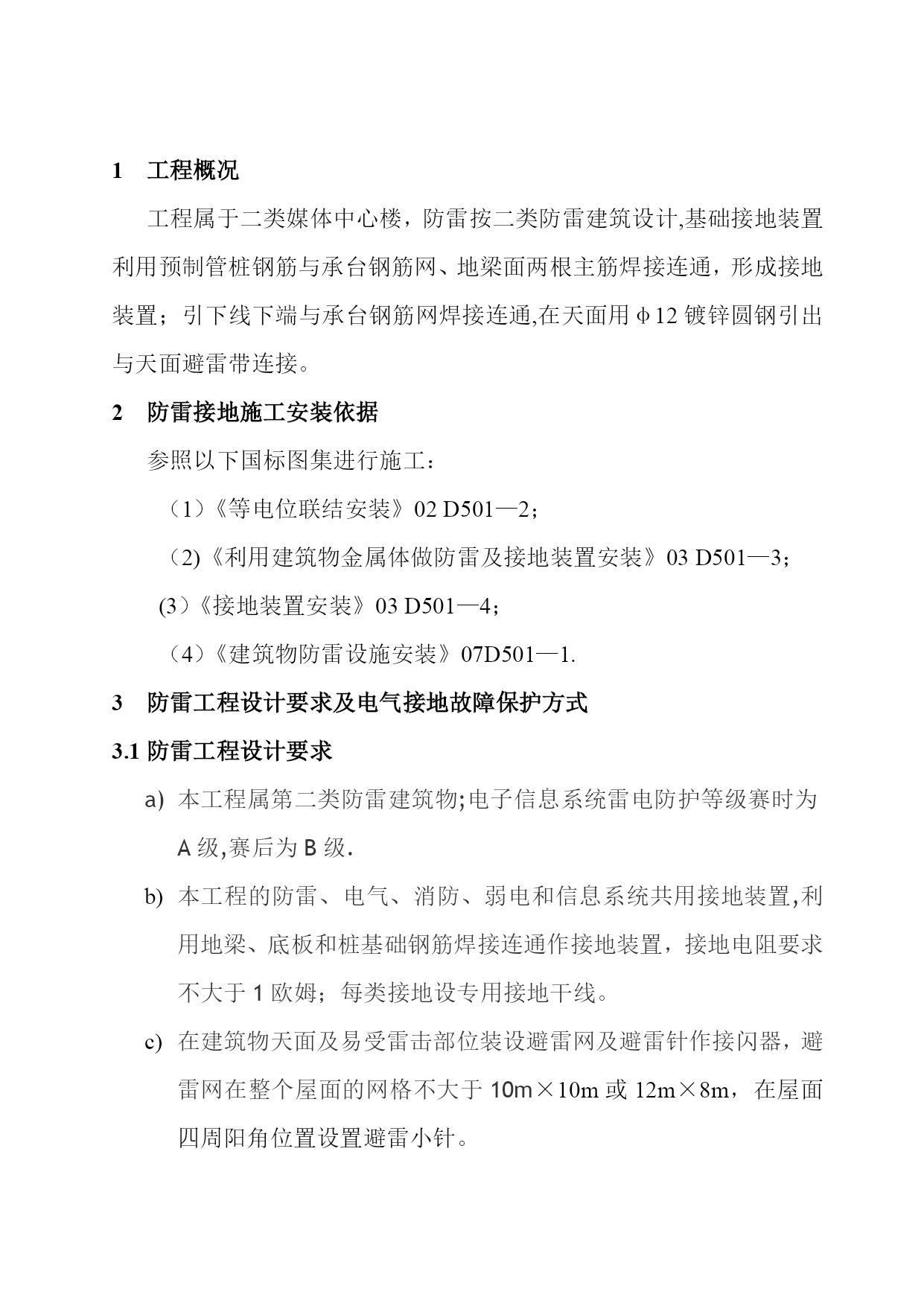

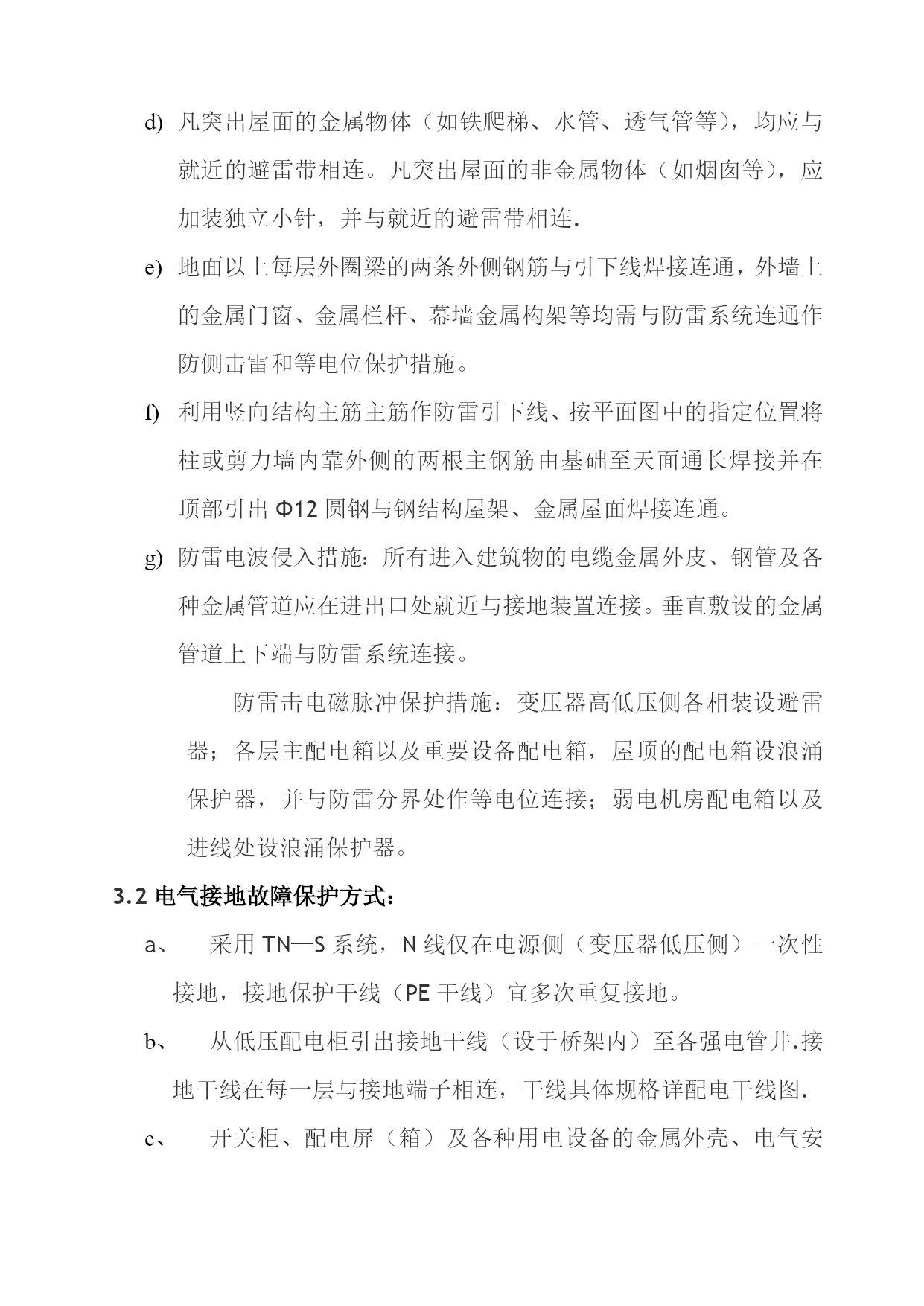

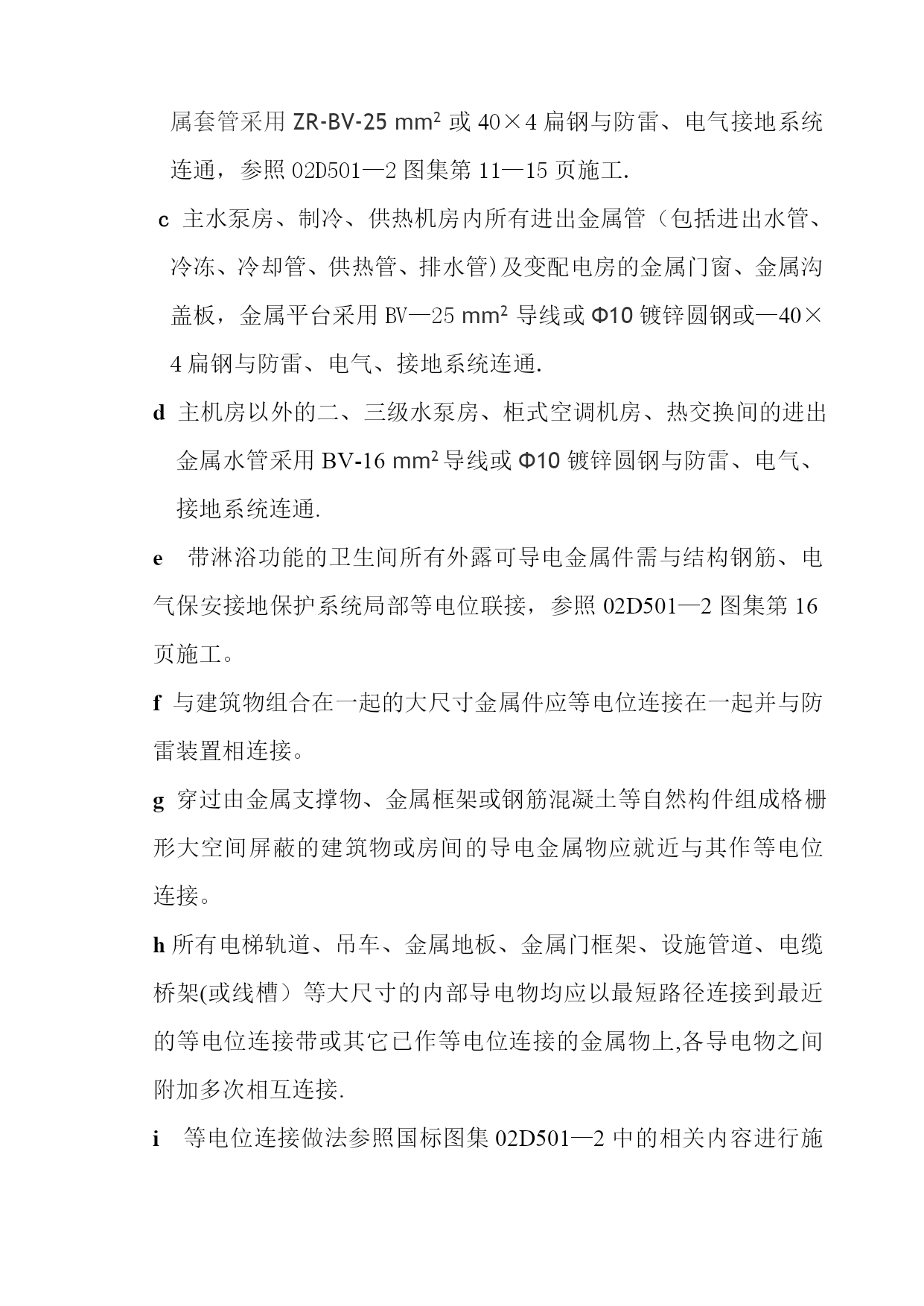

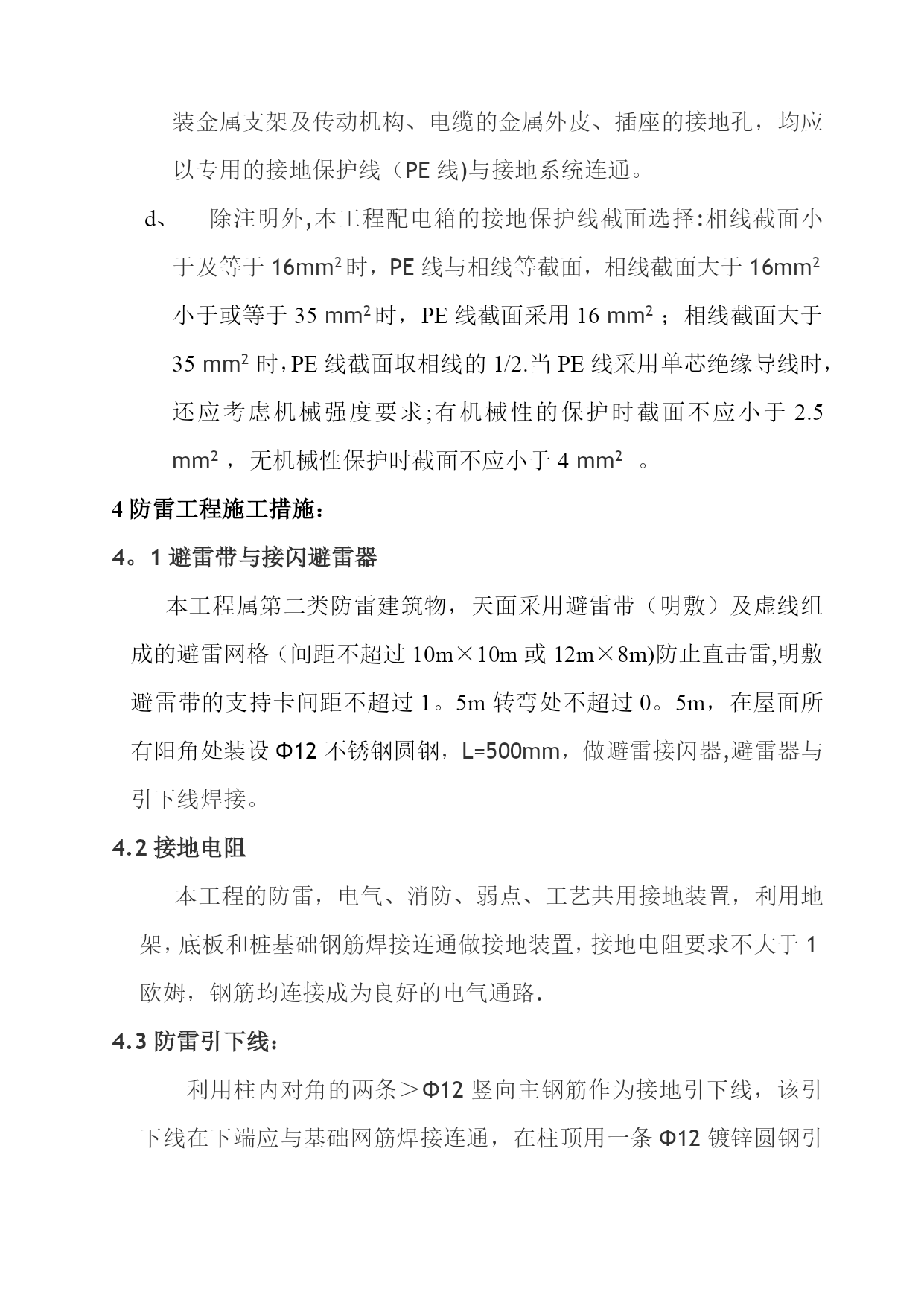

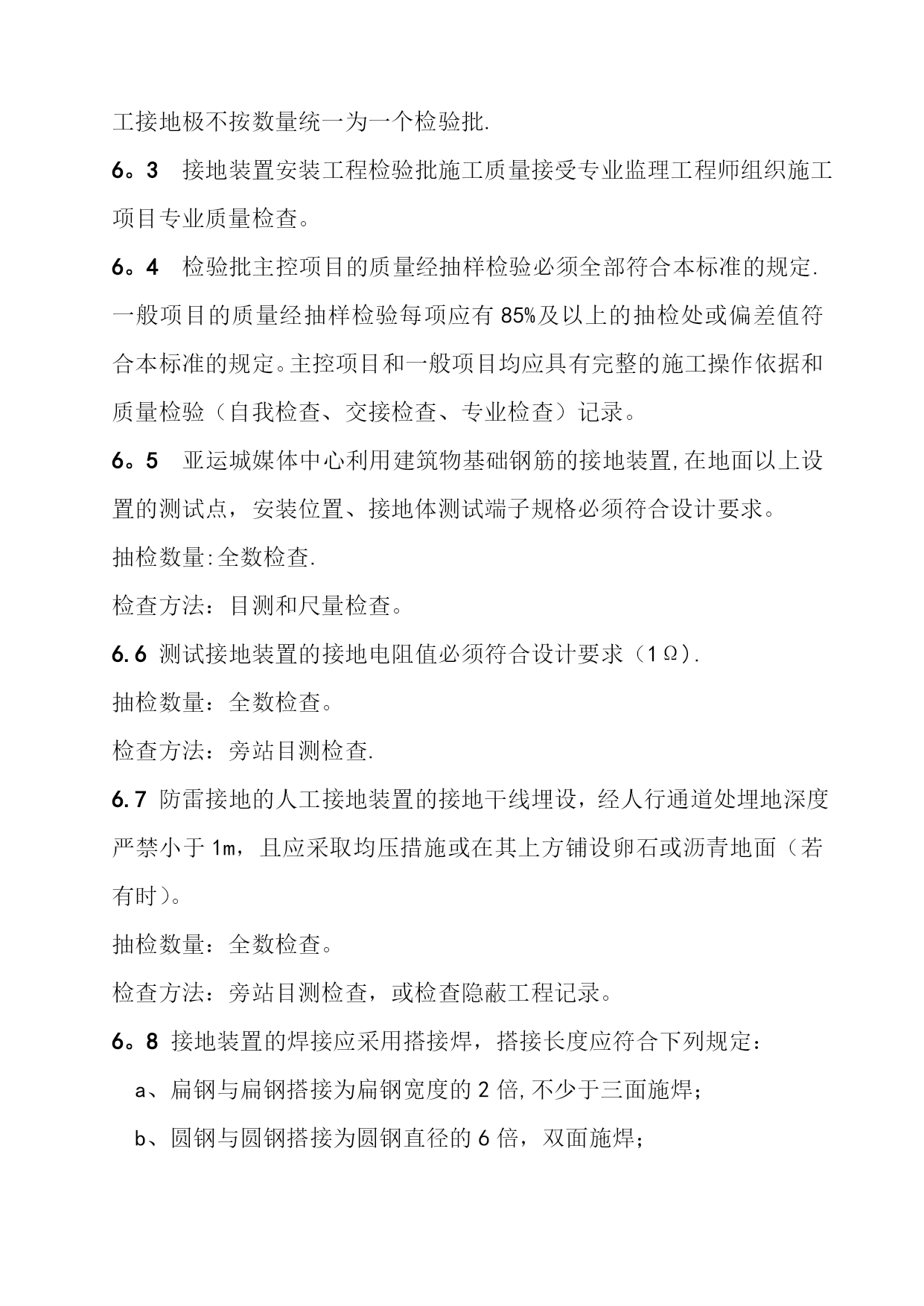

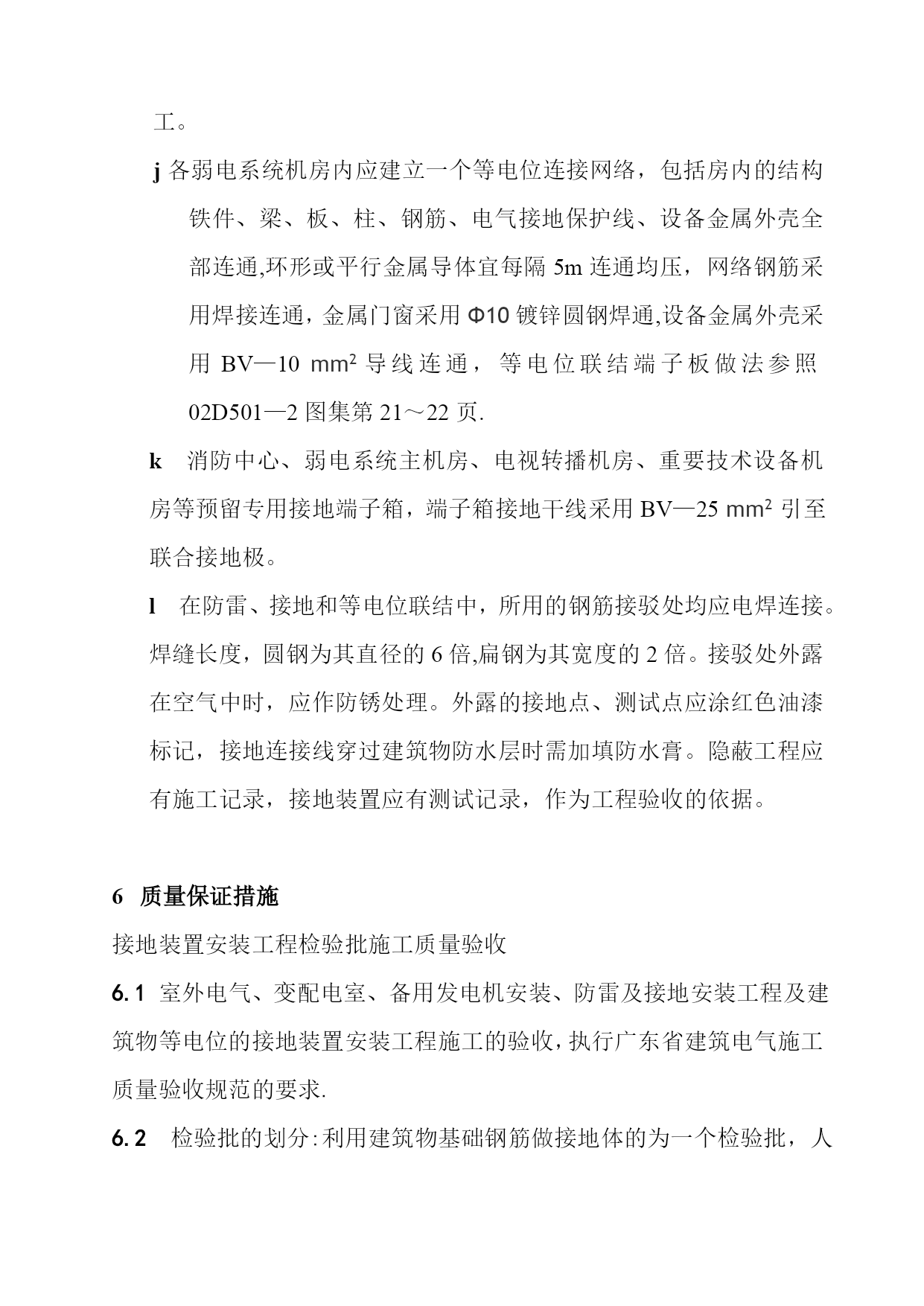

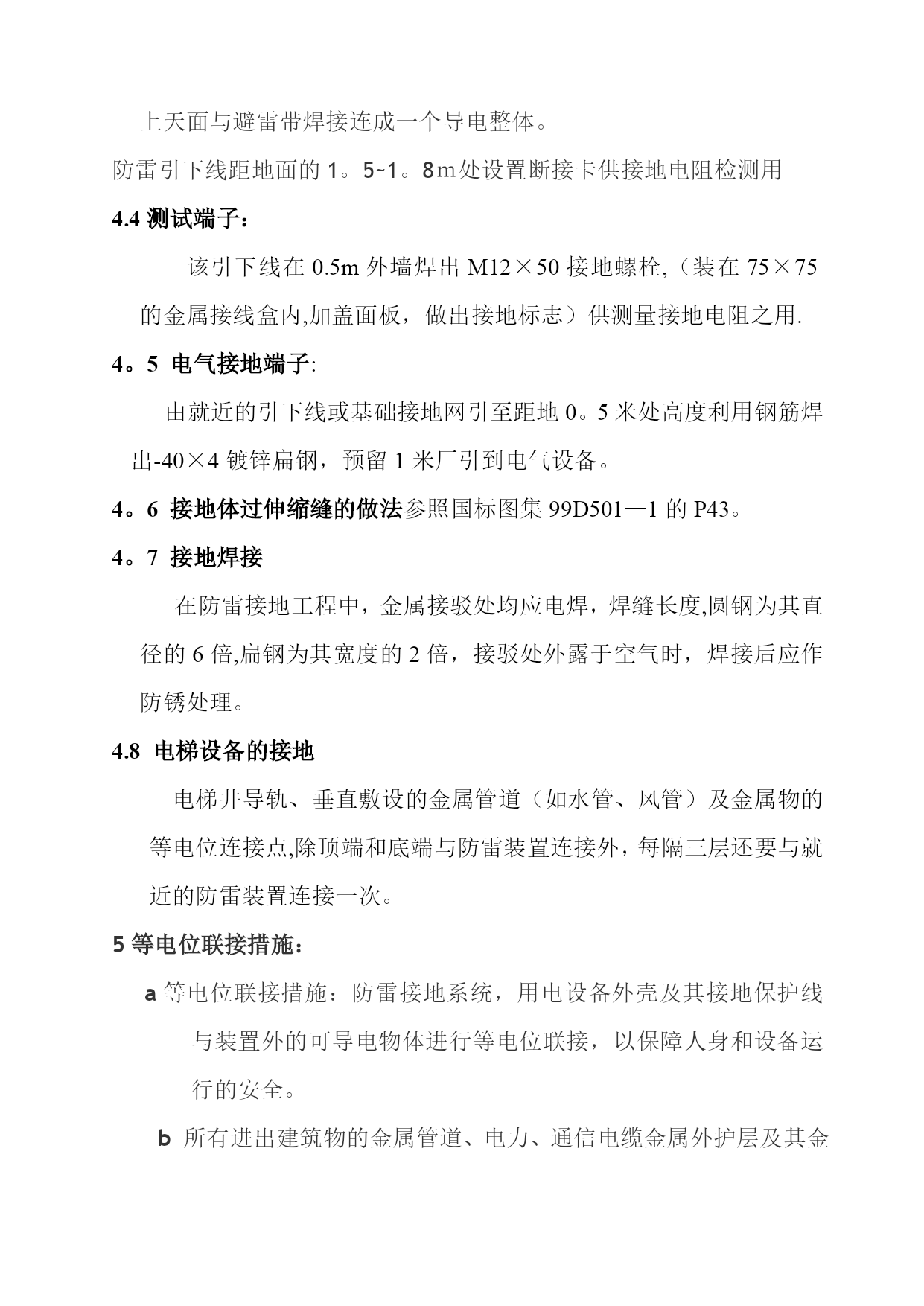

防雷接地工程实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）电气工程监理报告班级：电气1202学号：1210110240姓名：王孟结防雷接地工程专项施工方案目录1工程概况2防雷接地工程施工安装依据3防雷工程设计要求及电气接地故障保护方式4防雷工程施工措施4。1避雷带与接闪避雷器4。2接地电阻4。3防雷引下线：4.4测试端子4。5电气接地端子:4。6等电位联接措施4.7接地体过伸缩缝的做法4.8接地焊接4.9电梯设备的接地5等电位联接施工措施：6质量保证措施1工程概况工程属于二类媒体中心楼，防雷按二类防雷建筑设计,基础接地装置利用预制管桩钢筋与承台钢筋网、地梁面两根主筋焊接连通，形成接地装置；引下线下端与承台钢筋网焊接连通,在天面用φ12镀锌圆钢引出与天面避雷带连接。2防雷接地施工安装依据参照以下国标图集进行施工：（1）《等电位联结安装》02D501—2；（2)《利用建筑物金属体做防雷及接地装置安装》03D501—3；(3）《接地装置安装》03D501—4；（4）《建筑物防雷设施安装》07D501—1.3防雷工程设计要求及电气接地故障保护方式3.1防雷工程设计要求本工程属第二类防雷建筑物;电子信息系统雷电防护等级赛时为A级,赛后为B级.本工程的防雷、电气、消防、弱电和信息系统共用接地装置,利用地梁、底板和桩基础钢筋焊接连通作接地装置，接地电阻要求不大于1欧姆；每类接地设专用接地干线。在建筑物天面及易受雷击部位装设避雷网及避雷针作接闪器，避雷网在整个屋面的网格不大于10m×10m或12m×8m，在屋面四周阳角位置设置避雷小针。凡突出屋面的金属物体（如铁爬梯、水管、透气管等），均应与就近的避雷带相连。凡突出屋面的非金属物体（如烟囱等），应加装独立小针，并与就近的避雷带相连.地面以上每层外圈梁的两条外侧钢筋与引下线焊接连通，外墙上的金属门窗、金属栏杆、幕墙金属构架等均需与防雷系统连通作防侧击雷和等电位保护措施。利用竖向结构主筋主筋作防雷引下线、按平面图中的指定位置将柱或剪力墙内靠外侧的两根主钢筋由基础至天面通长焊接并在顶部引出Φ12圆钢与钢结构屋架、金属屋面焊接连通。防雷电波侵入措施：所有进入建筑物的电缆金属外皮、钢管及各种金属管道应在进出口处就近与接地装置连接。垂直敷设的金属管道上下端与防雷系统连接。防雷击电磁脉冲保护措施：变压器高低压侧各相装设避雷器；各层主配电箱以及重要设备配电箱，屋顶的配电箱设浪涌保护器，并与防雷分界处作等电位连接；弱电机房配电箱以及进线处设浪涌保护器。3.2电气接地故障保护方式：采用TN—S系统，N线仅在电源侧（变压器低压侧）一次性接地，接地保护干线（PE干线）宜多次重复接地。从低压配电柜引出接地干线（设于桥架内）至各强电管井.接地干线在每一层与接地端子相连，干线具体规格详配电干线图.开关柜、配电屏（箱）及各种用电设备的金属外壳、电气安装金属支架及传动机构、电缆的金属外皮、插座的接地孔，均应以专用的接地保护线（PE线)与接地系统连通。除注明外,本工程配电箱的接地保护线截面选择:相线截面小于及等于16mm2时，PE线与相线等截面，相线截面大于16mm2小于或等于35mm2时，PE线截面采用16mm2；相线截面大于35mm2时，PE线截面取相线的1/2.当PE线采用单芯绝缘导线时，还应考虑机械强度要求;有机械性的保护时截面不应小于2.5mm2，无机械性保护时截面不应小于4mm2。4防雷工程施工措施：4。1避雷带与接闪避雷器本工程属第二类防雷建筑物，天面采用避雷带（明敷）及虚线组成的避雷网格（间距不超过10m×10m或12m×8m)防止直击雷,明敷避雷带的支持卡间距不超过1。5m转弯处不超过0。5m，在屋面所有阳角处装设Φ12不锈钢圆钢，L=500mm，做避雷接闪器,避雷器与引下线焊接。4.2接地电阻本工程的防雷，电气、消防、弱点、工艺共用接地装置，利用地架，底板和桩基础钢筋焊接连通做接地装置，接地电阻要求不大于1欧姆，钢筋均连接成为良好的电气通路.4.3防雷引下线：利用柱内对角的两条＞Φ12竖向主钢筋作为接地引下线，该引下线在下端应与基础网筋焊接连通，在柱顶用一条Φ12镀锌圆钢引上天面与避雷带焊接连成一个导电整体。防雷引下线距地面的1。5~1。8ｍ处设置断接卡供接地电阻检测用4.4测试端子：该引下线在0.5m外墙焊出M12×50接地螺栓,（装在75×75的金属接线盒内,加盖面板，做出接地标志）供测量接地电阻之用.4。5电气接地端子:由就近的引下线或基础接地网引至距地0。5米处高度利用钢筋焊出-40×4镀锌扁钢，预留1米厂引到电气设备。4。6接地体过
