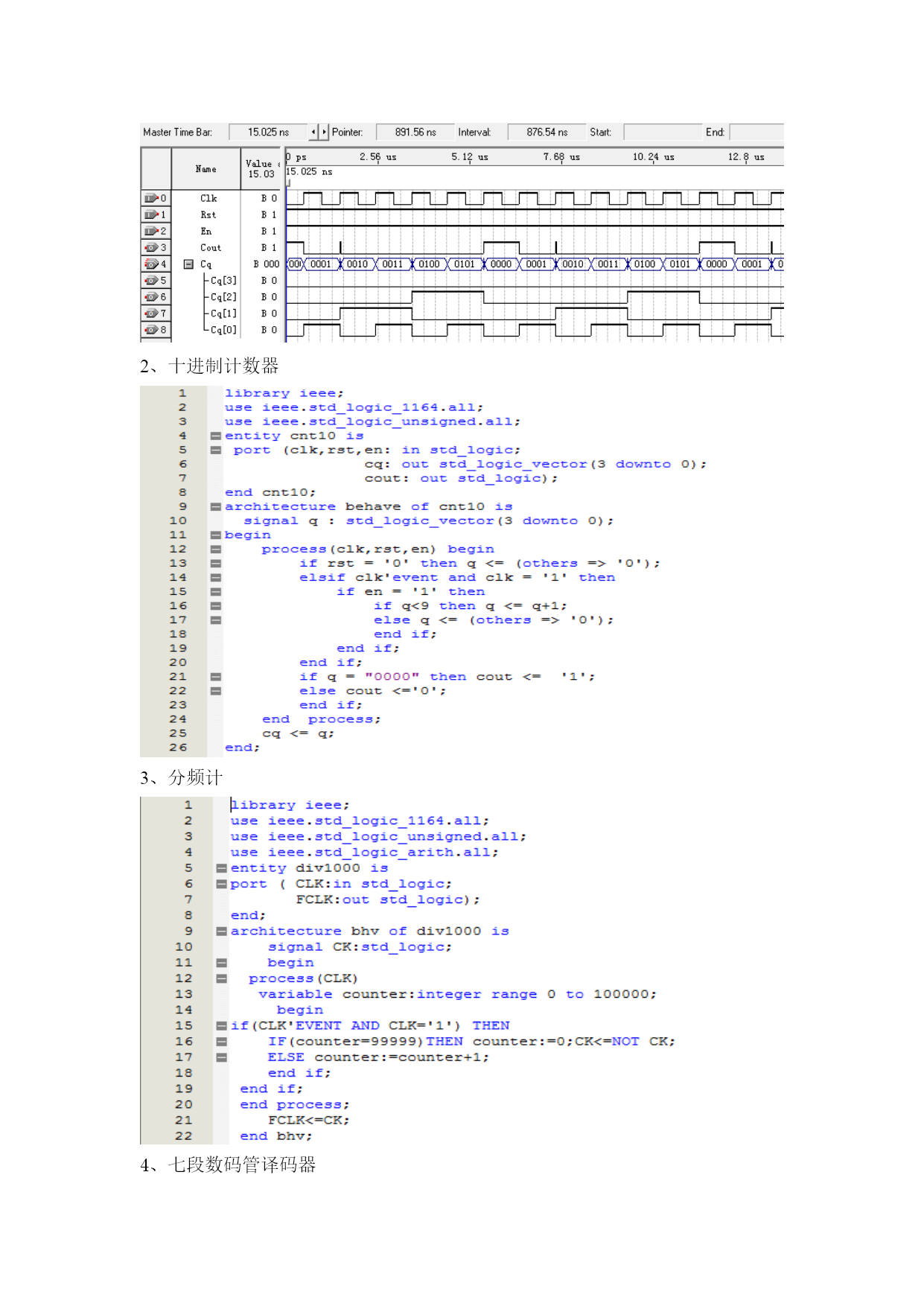

FPGA设计的秒表设计实验报告优质资料(可以直接使用，可编辑优质资料，欢迎下载）《FPGA原理及应用》实验报告书（7）题目秒表设计学院专业姓名学号指导教师2021年10-12月一、实验目的掌握小型电路系统的FPGA设计法。二、实验内容用文本法结合原理图的方法设计一个秒表，并在实验箱上进行验证。秒表基本功能要求如下：(1)要求设置复位开关。当按下复位开关时，秒表清零并做好计时准备。在任何情况下只要按下复位开关，秒表都要无条件地进行复位操作，即使是在计时过程中也要无条件地进行清零操作。(2)要求设置启/停开关。当按下启/停开关后，将启动秒表并开始计时，当再按一下启/停开关时，将终止秒表的计时操作。(3)要求计时精确度大于0.01秒。要求设计的计时器能够显示分(2位)、秒（2位）、0.1秒（1位）的时间。(4)要求秒表的最长计时时间为1小时。要求外部时钟频率尽量高，分频后再给秒表电路使用。三、实验条件1、开发软件：QuartusⅡ2、实验设备：KX_DN8EDS实验开发系统3、拟用芯片：EP3C55F484C8四、实验设计1、六进制计数器仿真波形十进制计数器分频计4、七段数码管译码器5、100进制原理图6、60进制原理图7、秒表原理图8、管脚锁定新建好工程文件，芯片选择CycloneⅢ下面的EP3C55F484C8系列。然后锁定引脚：选择Assignments→AssignmentsEditor命令。9、编译文件下载将编译产生的SOF格式配置文件下载进FPGA中。10、FPGA实验箱接线在KX-EDA40A++实验箱上进行连线，分配J4,J5的引脚，输入CLK（PIN_接到时钟信号,输入的EN,RST接到电平开关L1，L2。实验总结经过本次实验，我对QuartusⅡ的使用认识更加深刻，对FPGA技术有了更深层次的认识，有助于我对以后的电子电路设计有极大帮助。简易万用表的设计与校准物理学院物理学类2021301162沈港博摘要：万用表是一种多功能、多量程便于携带的电学仪器。它可用不同的量程测量直流电流、直流电压、交流电压及电阻。有的万用表还可以测量阻抗、容抗和音频功率等。学习制作和设计万用表非常重要，还有利于我们大学同学提高电路分析的能力并加深对万用电表工作原理的理解，提高自身的动手能力。关键字：万用电表、表头、测量电路、转换装置。1实验目的（1）通过万用表组装实验，进一步熟悉万用表结构、工作原理和使用方法。（2）了解电路理论的实际应用，进一步学会分析电路，提高自身的能力。2实验原理万用表主要是由指示器、测量电路和转换装置三部分组成。指示器俗称表头，用来指示被测电量的数值，通常为磁电式微安表。表头是万用表的关键部分，万用表的灵敏度、准确度及指针回零等大都决定于表头的性能。表头的灵敏度是以满刻度的测量电流来衡量的，满刻度偏转电流越小，灵敏度越高。一般万用表表头灵敏度在10~100μA左右。测量电路的作用是把被测的电量转化为适合于表头要求的微小直流电流，它通常包括分流电路、分压电路和整流电路。分流电路将被测大电流通过分流电阻变成表头所需要的微小电流，分压电路将被测得高电压通过分压电阻变换成表头所需的低电压；整流电路将被测的交流，通过整流转变成所需的直流电。万用表的各种测量种类及量程的选择是靠转换装置来实现，转换装置通常由转换开关、接线柱、插孔等组成。转换开关有固定触点和活动触点，它位于不同位置，接通相应的触点，构成相应的测量电路。万用表基本原理，如下图1-1所示。图1-1万用表基本原理图下面以MF-47型万用表为例，分部介绍电路参数的测量原理。1、直流电流的测量万用表的直流电流档，实质上是一个多量程的磁电式直流电流表，它应用分流电阻与表头并联以达到扩大测量的电流量程。根据分流电阻值越小，所得的测量量程越大的原理，配以不同的分流电阻，构成相应的测量量程。在电路中，各分流电阻彼此串联，然后与表头并联，形成一个闭合环路，当转换开关置于不同位置时，表头所用的分流电阻不同，构成不同量程的档位，如图16-6所示。图1-2直流电流测量电路2直流电压的测量万用表的直流电压档，实质上是一个多量程的直流电压表，它应用分压电阻与表头串联来扩大测量电压的量程，根据分压电阻值越大，所得的测量量程越大的原理，通过配以不同的分压电阻，构成相应的电压测量量程。测量电路如图16-7所示。图1-3直流电压测量电路3、交流电流、电压的测量磁电式仪表本身只能测量直流电流和电压。测量交流电压和电流时，采用整流电路将输入的交流，变成直流，实现对交流的测量。其整流电路一般有半波整流和全波整流，其整流元件一般都采用晶体二极管。万
