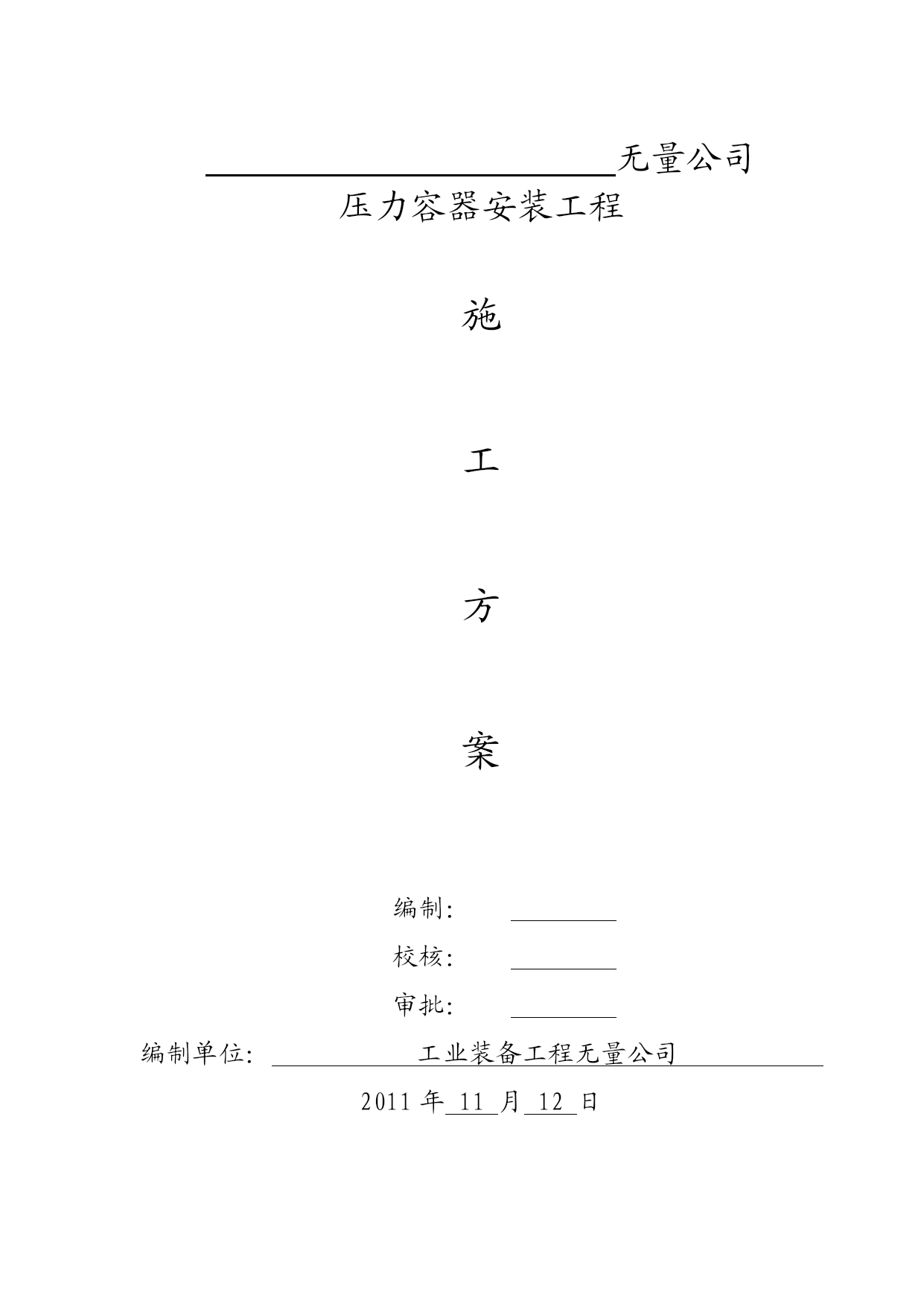

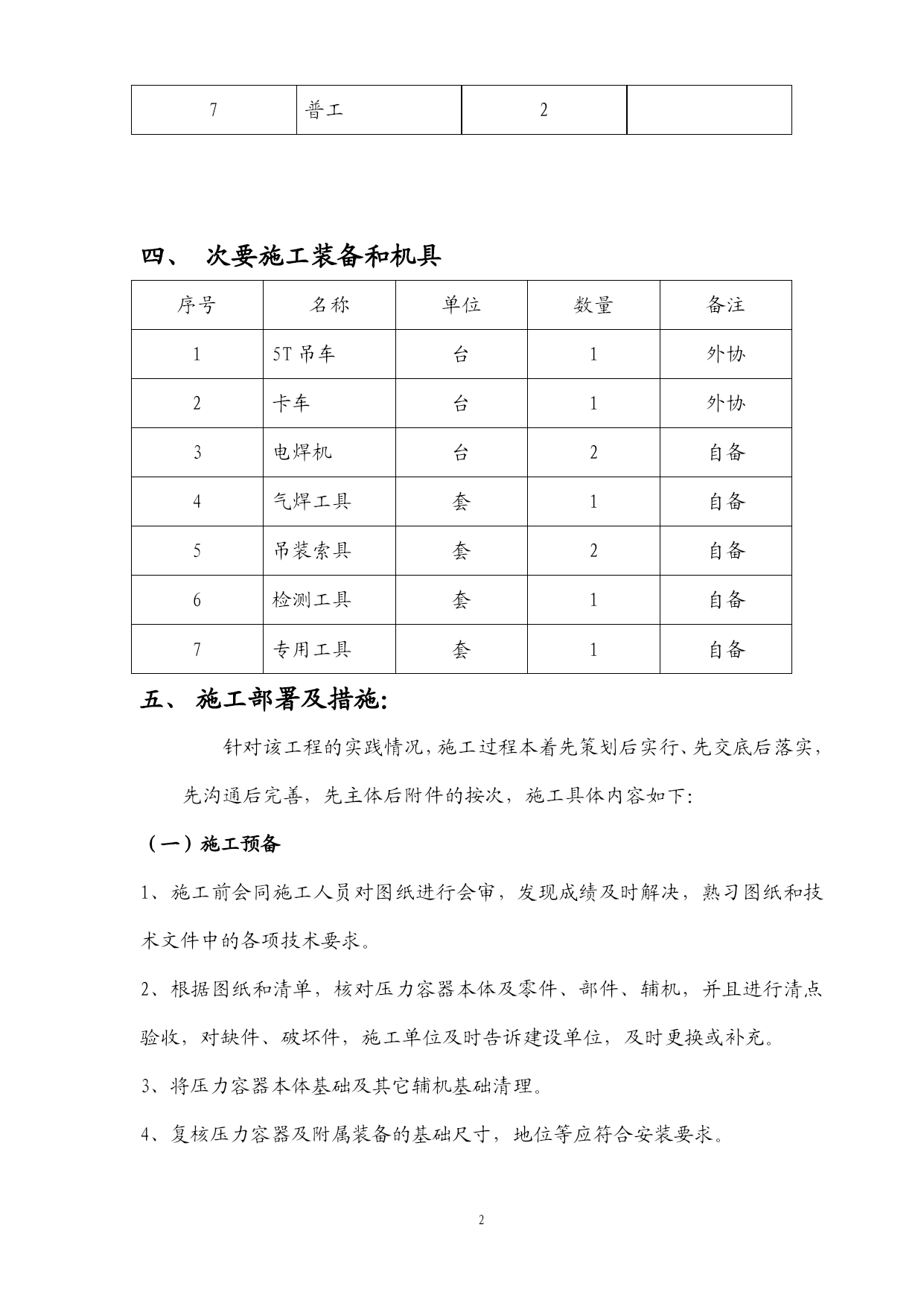

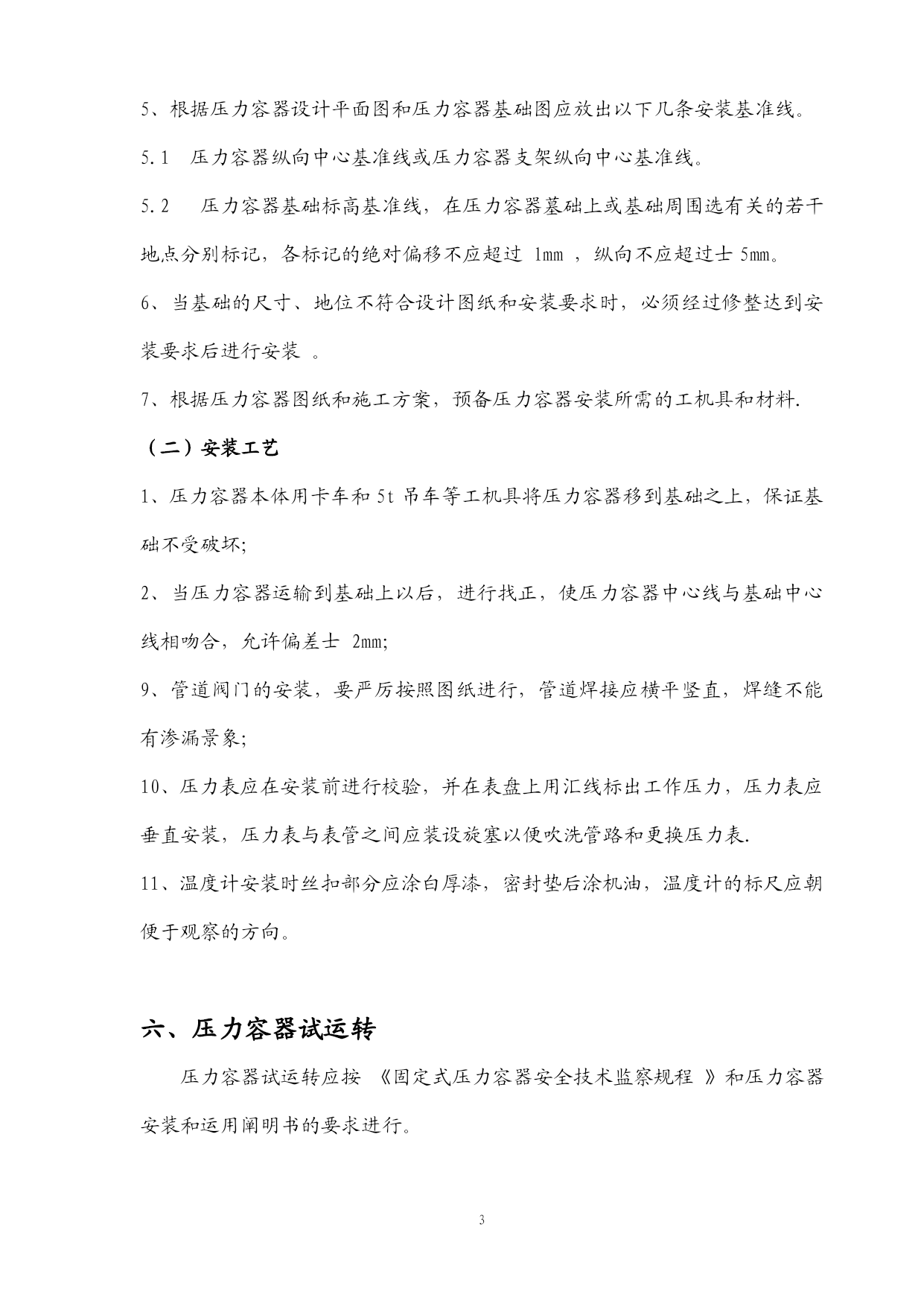

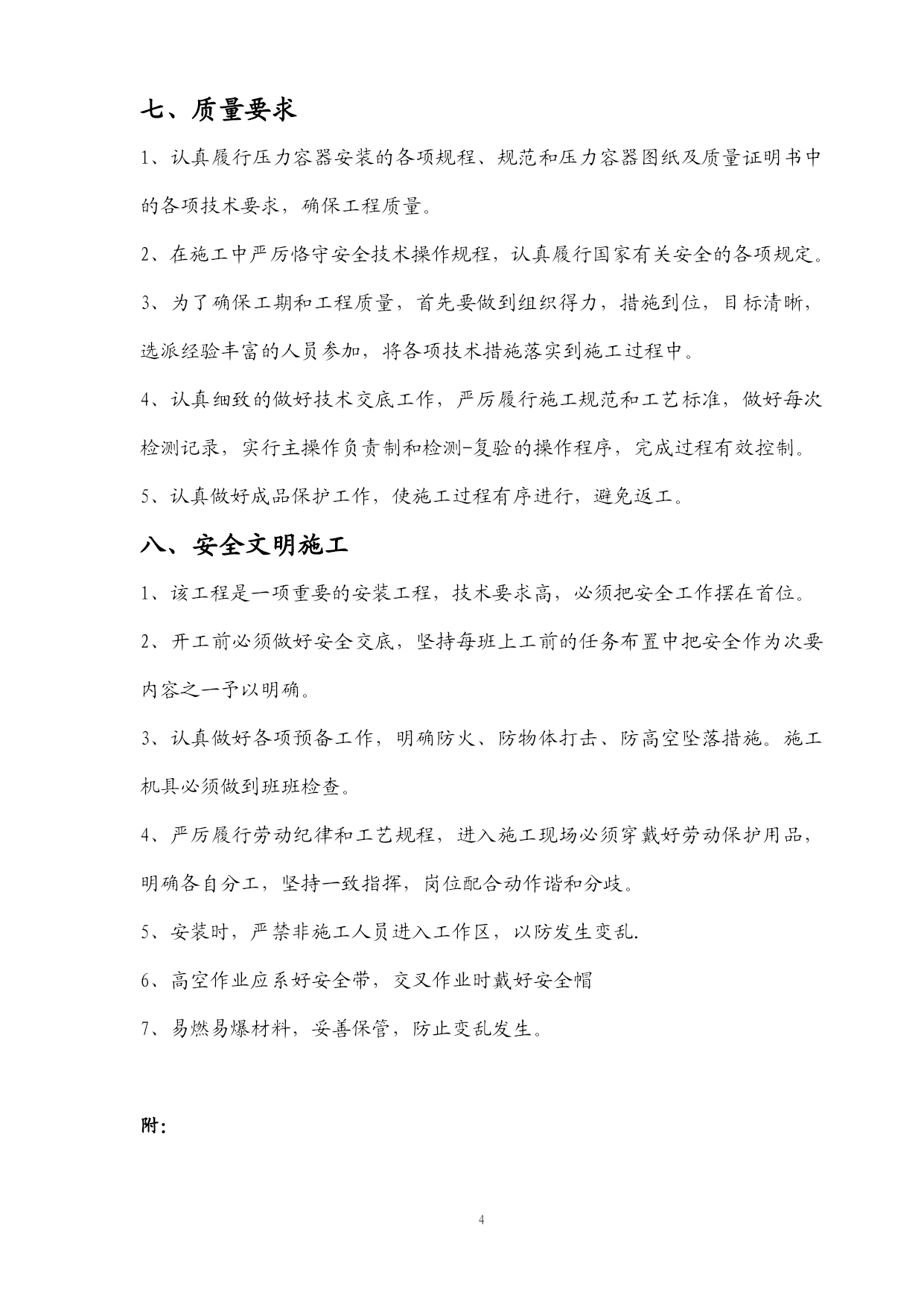

PAGEPAGE5无量公司压力容器安装工程施工方案编制：校核：审批：编制单位：工业装备工程无量公司2011年11月12日紧缩空气储罐安装施工方案编制根据：国家现行法规及行业标准；《钢制压力容器》GB150-1998；《机械装备安装工程施工及验收通用规范》GB50231—1998；《固定式压力容器安全技术监察规程》TSGR0004-2009；施工图纸、建设单位施工任务书与技术交底；我公司长工夫从事装备安装积累、总结的经验。二、工程概况无量公司拜托，由工业装备工程无量公司承担空气储罐（一台）的安装工程（单位资质证及编号：）；工程地址：广东省珠海市；工期：具备施工条件后3个日历日。施工人员计划序号工种数量备注1技术负责人12钳工13铆工14起重工15管工16电焊工17普工2四、次要施工装备和机具序号名称单位数量备注15T吊车台1外协2卡车台1外协3电焊机台2自备4气焊工具套1自备5吊装索具套2自备6检测工具套1自备7专用工具套1自备施工部署及措施：针对该工程的实践情况，施工过程本着先策划后实行、先交底后落实，先沟通后完善，先主体后附件的按次，施工具体内容如下：（一）施工预备1、施工前会同施工人员对图纸进行会审，发现成绩及时解决，熟习图纸和技术文件中的各项技术要求。2、根据图纸和清单，核对压力容器本体及零件、部件、辅机，并且进行清点验收，对缺件、破坏件，施工单位及时告诉建设单位，及时更换或补充。3、将压力容器本体基础及其它辅机基础清理。4、复核压力容器及附属装备的基础尺寸，地位等应符合安装要求。5、根据压力容器设计平面图和压力容器基础图应放出以下几条安装基准线。5.1压力容器纵向中心基准线或压力容器支架纵向中心基准线。5.2压力容器基础标高基准线，在压力容器墓础上或基础周围选有关的若干地点分别标记，各标记的绝对偏移不应超过lmm，纵向不应超过士5mm。6、当基础的尺寸、地位不符合设计图纸和安装要求时，必须经过修整达到安装要求后进行安装。7、根据压力容器图纸和施工方案，预备压力容器安装所需的工机具和材料．（二）安装工艺1、压力容器本体用卡车和5t吊车等工机具将压力容器移到基础之上，保证基础不受破坏；2、当压力容器运输到基础上以后，进行找正，使压力容器中心线与基础中心线相吻合，允许偏差士2mm；9、管道阀门的安装，要严厉按照图纸进行，管道焊接应横平竖直，焊缝不能有渗漏景象；10、压力表应在安装前进行校验，并在表盘上用汇线标出工作压力，压力表应垂直安装，压力表与表管之间应装设旋塞以便吹洗管路和更换压力表．11、温度计安装时丝扣部分应涂白厚漆，密封垫后涂机油，温度计的标尺应朝便于观察的方向。六、压力容器试运转压力容器试运转应按《固定式压力容器安全技术监察规程》和压力容器安装和运用阐明书的要求进行。七、质量要求1、认真履行压力容器安装的各项规程、规范和压力容器图纸及质量证明书中的各项技术要求，确保工程质量。2、在施工中严厉恪守安全技术操作规程，认真履行国家有关安全的各项规定。3、为了确保工期和工程质量，首先要做到组织得力，措施到位，目标清晰，选派经验丰富的人员参加，将各项技术措施落实到施工过程中。4、认真细致的做好技术交底工作，严厉履行施工规范和工艺标准，做好每次检测记录，实行主操作负责制和检测-复验的操作程序，完成过程有效控制。5、认真做好成品保护工作，使施工过程有序进行，避免返工。八、安全文明施工1、该工程是一项重要的安装工程，技术要求高，必须把安全工作摆在首位。2、开工前必须做好安全交底，坚持每班上工前的任务布置中把安全作为次要内容之一予以明确。3、认真做好各项预备工作，明确防火、防物体打击、防高空坠落措施。施工机具必须做到班班检查。4、严厉履行劳动纪律和工艺规程，进入施工现场必须穿戴好劳动保护用品，明确各自分工，坚持一致指挥，岗位配合动作谐和分歧。5、安装时，严禁非施工人员进入工作区，以防发生变乱．6、高空作业应系好安全带，交叉作业时戴好安全帽7、易燃易爆材料，妥善保管，防止变乱发生。附：一、施工中恪守的规范和标准：TSGR0004-2009《固定式压力容器安全技术监察规程》；《特种装备安全监察条例》；GB150-1998《钢制压力容器》。施工组织设计：现场管理、专业、作业人员情况作业项目姓名身份证编号持证作业类别（方法）级别（项目）质保责任师检验责任师工艺责任师材料责任师技术负责人施工负责人管道安装容器安装容器安装容器安装容器安装容器安装容器安装
