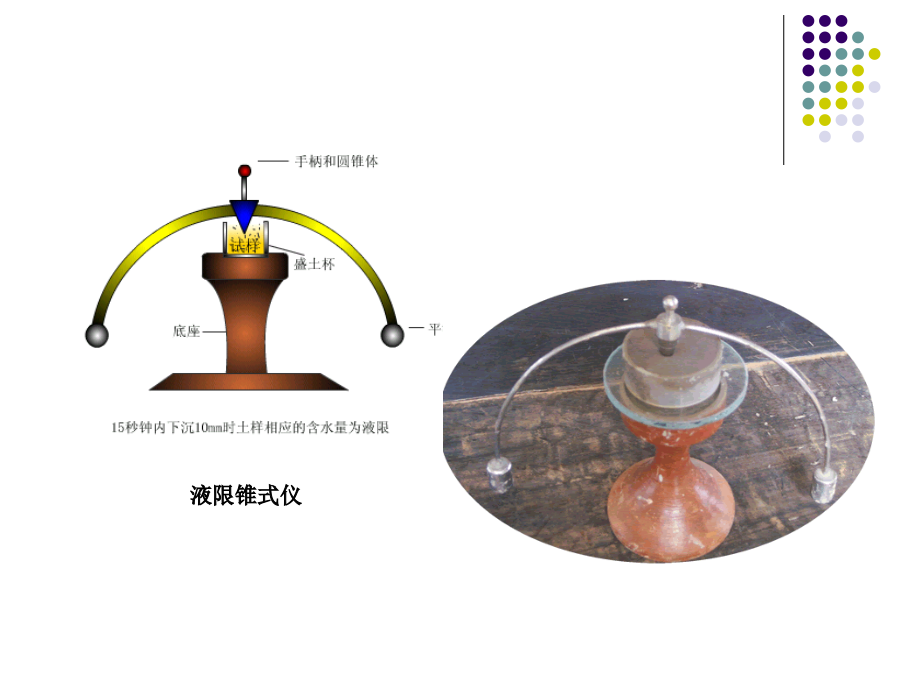

土工试验1土的密度试验(1)测出环刀的容积V,在天平上称环刀质量m1。(2)取直径和高度略大于环刀的原状土样或制备土样。(3)环刀取土:在环刀内壁涂一薄层凡士林,将环刀刃口向下放在土样上,随即将环刀垂直下压,边压边削,直至土样上端伸出环刀为止。将环刀两端余土削去修平(严禁在土面上反复涂抹),然后擦净环刀外壁。(4)将取好土样的环刀放在天平上称量,记下环刀与湿土的总质量m2(1)取代表性试样,粘性土为15—30g,砂性土、有机质土为50g,放入质量为m0的称量盒内,立即盖上盒盖,称湿土加盒总质量m1,精确至0.01g。(2)打开盒盖,将试样和盒放入烘箱,在温度105——110℃的恒温下烘干。烘干时间与土的类别及取土数量有关。粘性土不得少于8小时;砂类土不得少于6小时;对含有机质超过10%的土,应将温度控制在65——70℃的恒温下烘至恒量。(3)将烘干后的试样和盒取出,盖好盒盖放入干燥器内冷却至室温,称干土加盒质量m2为,精确至0.01g。(1)当采用天然含水量的土样时,应剔除大于0.5mm的颗粒,然后分别按接近液限、塑限和二者之间状态制备不同稠度的土膏,静置湿润。静置时间可视原含水量的大小而定。当采用风干土样时,取过0.5mm筛的代表性土样约200g,分成3份,分别放入3个盛土皿中,加入不同数量的纯水,使分别接近液限、塑限和二者中间状态的含水量,调成均匀土膏,然后放入密封的保湿缸中,静置24小时。(2)将制备好的土膏用调土刀调拌均匀,密实地填入试样杯中,应使空气逸出。高出试样杯的余土用刮土刀刮平,随即将试样杯放在仪器底座上。(3)取圆锥仪,在锥体上涂以薄层凡士林,接通电源,使电磁铁吸稳圆锥仪。(4)调节屏幕准线,使初读数为零。调节升降座,使圆锥仪锥角接触试样面,指示灯亮时圆锥在自重下沉入试样内,经5秒后立即测读圆锥下沉深度。(5)取下试样杯,然后从杯中取10g以上的试样2个,测定含水率。(6)按(2)-(5)的步骤,测试其余2个试样的圆锥下沉深度和含水率。计算与制图计算含水量:(3)确定液限、塑限塑性指数:4土的固结试验①三联固结仪;②刮土刀、天平、秒表等基本原理操作步骤1.首先装好试样,再安装量表。在装量表的过程中,小指针需调至整数位,大指针调至零,量表杆头要有一定的伸缩范围,固定在量表架上。2.加荷时,应按顺序加砝码;试验中不要震动实验台,以免指针产生移动。成果整理3.计算某级压力下变形稳定后的孔隙比ei5.作孔隙比e和压力p的关系曲线5土的直剪试验固结快剪试验1.切取试样:按工程需要用环刀切取一组试样,至少四个,并测定试样的密度及含水率。2.安装试样:对准上下盒,插入固定销钉。在下盒内放入一透水石,上覆隔水蜡纸一张。将装有试样的环刀平口向下,对准剪切盒,试样上放隔水蜡纸一张,再放上透水石,将试样徐徐推入剪切盒内,移去环刀。3.施加垂直压力:转动手轮,使上盒前端钢珠刚好与测力计接触,调整测力计中的量表读数为零。顺次加上盖板、钢珠压力框架。每组四个试样,分别在四种不同的垂直压力下进行剪切。在教学上,可取四个垂直压力分别为100、200、400kPa。4.进行剪切:施加垂直压力后,立即拔出固定销钉,开动秒表,以每分钟4~6转的均匀速率旋转手轮(在教学中可采用每分钟6转)。使试样在3~5分钟内剪破。如测力计中的量表指针不再前进,或有显著后退,表示试样已经被剪破。但一般宜剪至剪切变形达4mm。若量表指针再继续增加,则剪切变形应达6mm为止。手轮每转一圈,同时测记测力计量表读数,直到试样剪破为止。(注:手轮每转一圈推进下盒0.2毫米)。5.拆卸试样:剪切结束后,吸去剪切盒中的积水,倒转手轮,尽快移去垂直压力、框架、上盖板,取出试样。成果整理2.绘制τf~σ曲线
