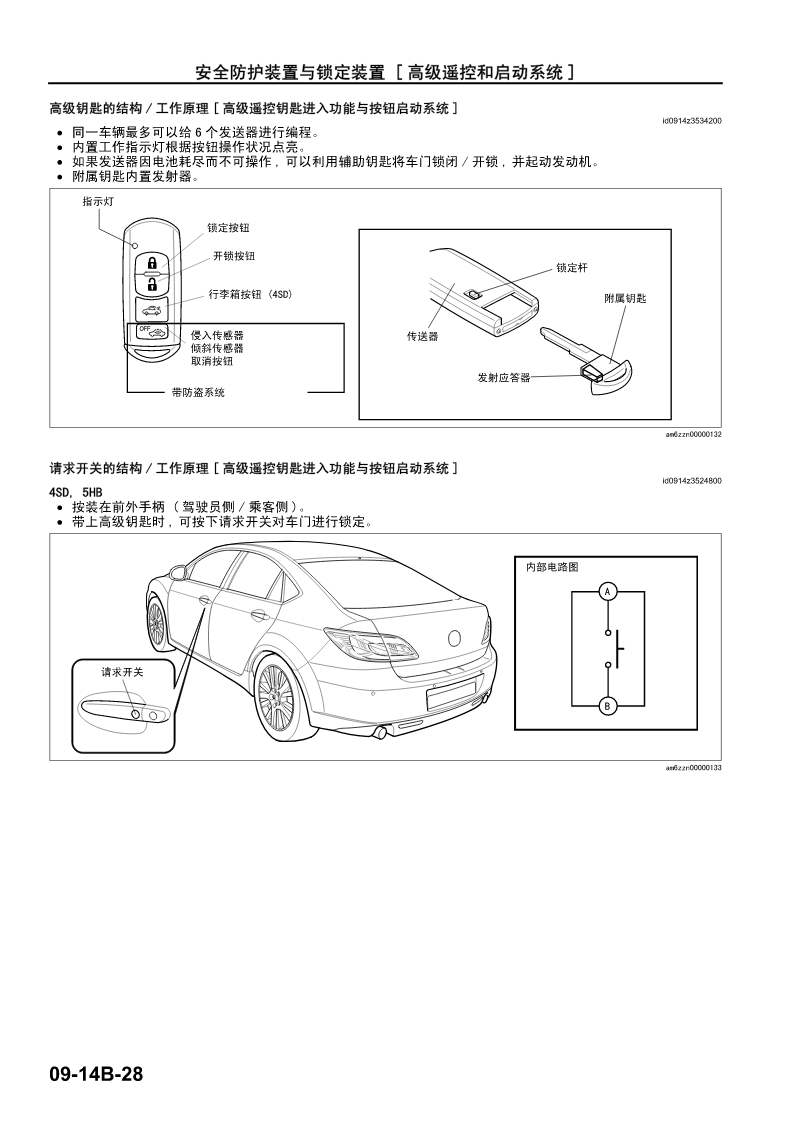

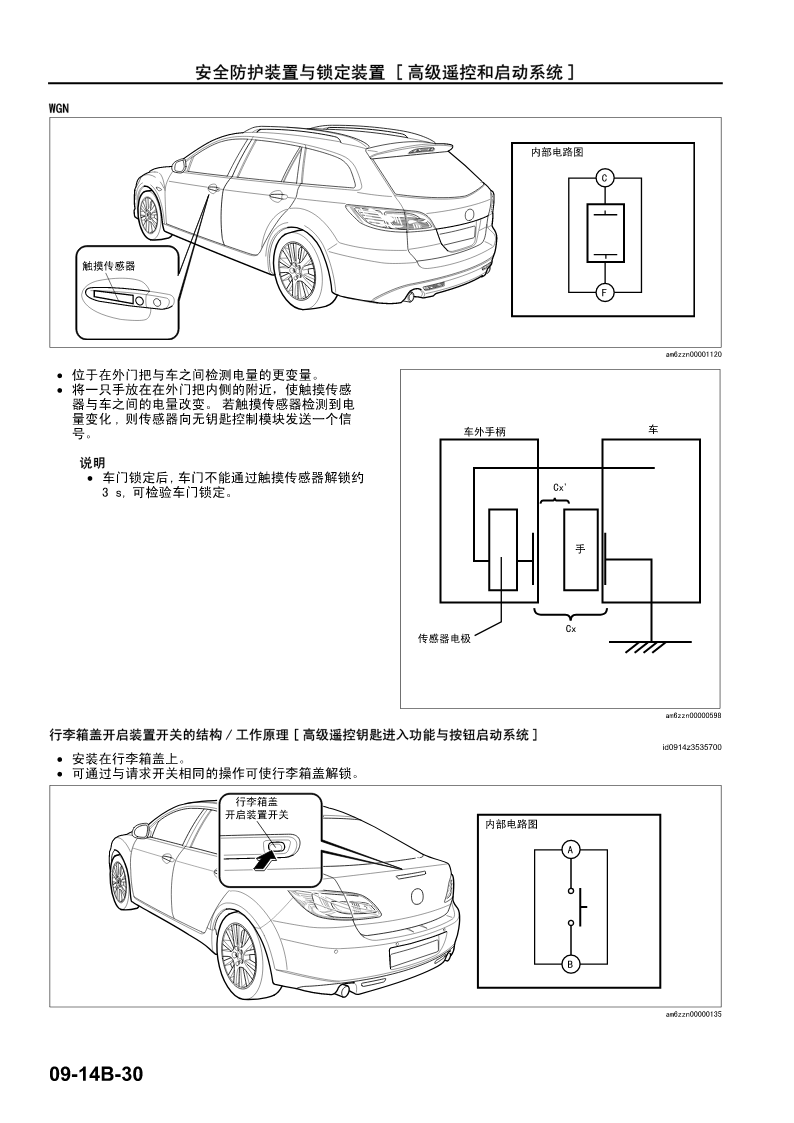

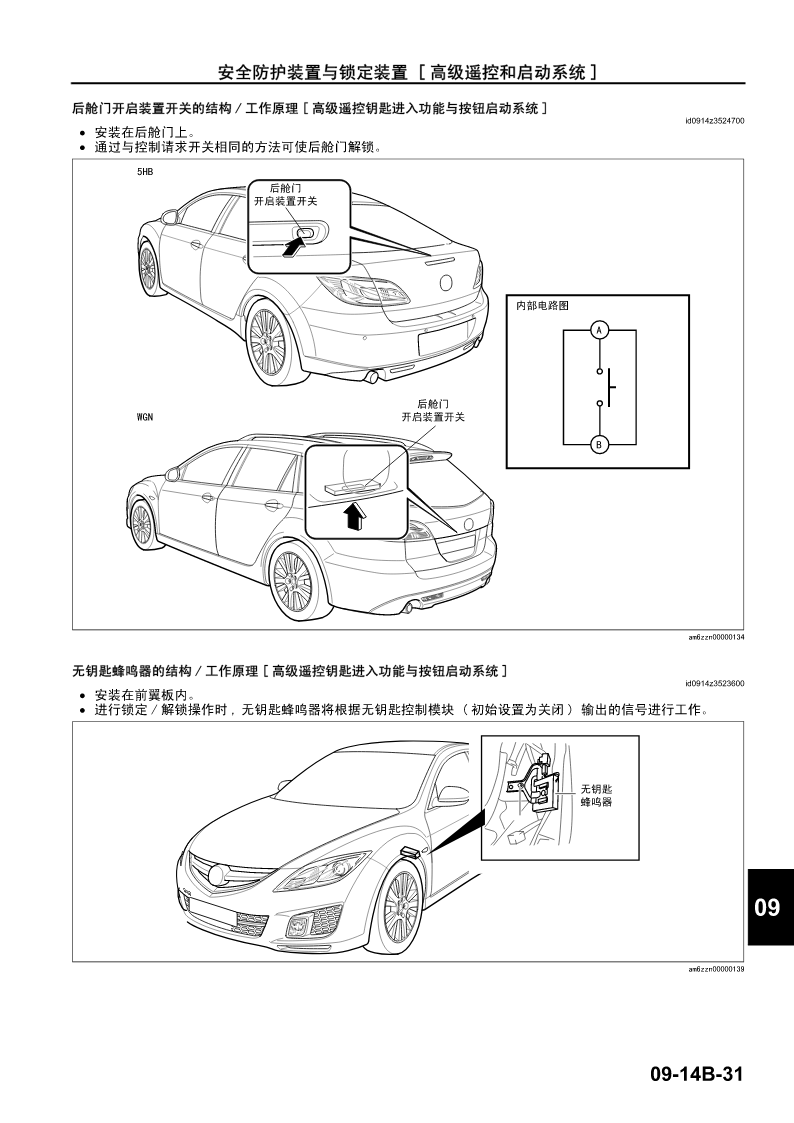

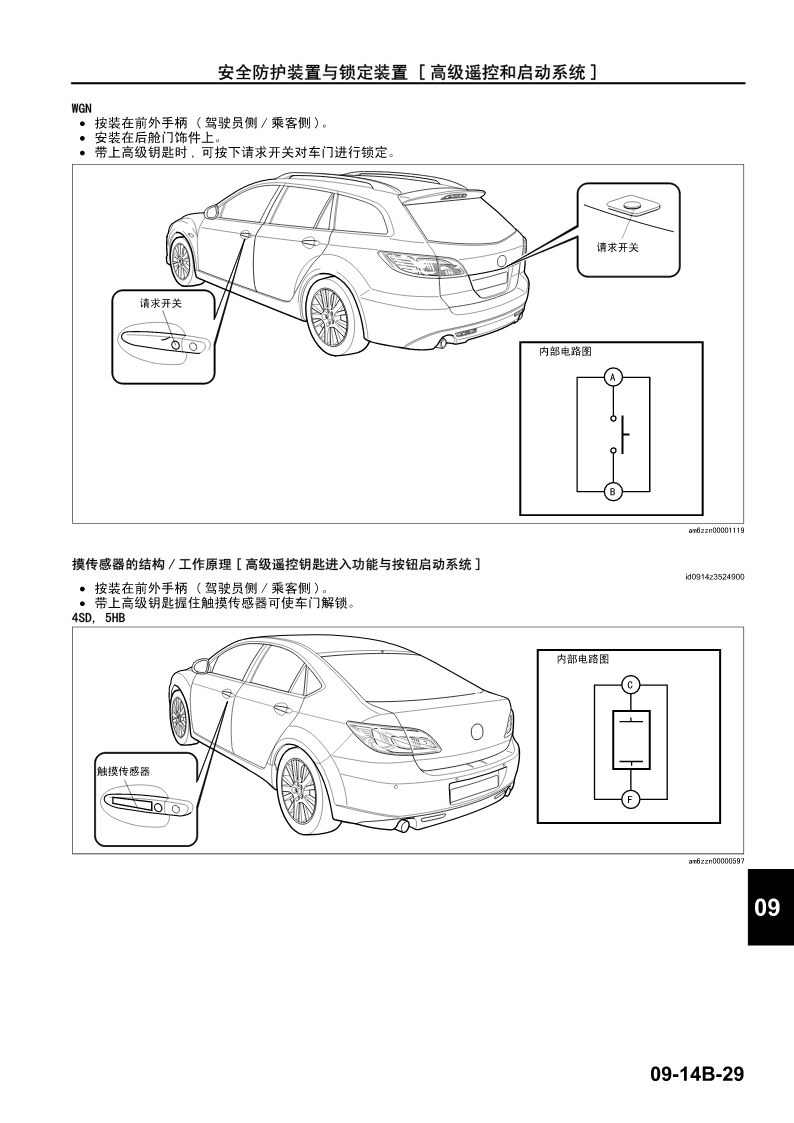

E-TLC-61A1.book27ページ２００８年１０月３１日金曜日午後１時１１分安全防护装置与锁定装置[高级遥控和启动系统]WGN•请求信号输出的天线在6个部位组成请求信号输出。•无要是天线会根据无钥匙控制模块输出的信号输出请求信号至车内外。•无钥匙控制模块通过确定能够接收信号的天线来找到高级钥匙的位置。am6zzn00001121EndOfSie0909-14B-27E-TLC-61A1.book28ページ２００８年１０月３１日金曜日午後１時１１分安全防护装置与锁定装置[高级遥控和启动系统]高级钥匙的结构/工作原理[高级遥控钥匙进入功能与按钮启动系统]id0914z3534200•同一车辆最多可以给6个发送器进行编程。•内置工作指示灯根据按钮操作状况点亮。•如果发送器因电池耗尽而不可操作,可以利用辅助钥匙将车门锁闭/开锁,并起动发动机。•附属钥匙内置发射器。am6zzn00000132EndOfSie请求开关的结构/工作原理[高级遥控钥匙进入功能与按钮启动系统]id0914z35248004SD,5HB•按装在前外手柄(驾驶员侧/乘客侧)。•带上高级钥匙时,可按下请求开关对车门进行锁定。am6zzn0000013309-14B-28E-TLC-61A1.book29ページ２００８年１０月３１日金曜日午後１時１１分安全防护装置与锁定装置[高级遥控和启动系统]WGN•按装在前外手柄(驾驶员侧/乘客侧)。•安装在后舱门饰件上。•带上高级钥匙时,可按下请求开关对车门进行锁定。am6zzn00001119EndOfSie摸传感器的结构/工作原理[高级遥控钥匙进入功能与按钮启动系统]id0914z3524900•按装在前外手柄(驾驶员侧/乘客侧)。•带上高级钥匙握住触摸传感器可使车门解锁。4SD,5HBam6zzn000005970909-14B-29E-TLC-61A1.book30ページ２００８年１０月３１日金曜日午後１時１１分安全防护装置与锁定装置[高级遥控和启动系统]WGNam6zzn00001120•位于在外门把与车之间检测电量的更变量。•将一只手放在在外门把内侧的附近，使触摸传感器与车之间的电量改变。若触摸传感器检测到电量变化,则传感器向无钥匙控制模块发送一个信号。说明•车门锁定后,车门不能通过触摸传感器解锁约3s,可检验车门锁定。EndOfSieam6zzn00000598行李箱盖开启装置开关的结构/工作原理[高级遥控钥匙进入功能与按钮启动系统]id0914z3535700•安装在行李箱盖上。•可通过与请求开关相同的操作可使行李箱盖解锁。am6zzn00000135EndOfSie09-14B-30E-TLC-61A1.book31ページ２００８年１０月３１日金曜日午後１時１１分安全防护装置与锁定装置[高级遥控和启动系统]后舱门开启装置开关的结构/工作原理[高级遥控钥匙进入功能与按钮启动系统]id0914z3524700•安装在后舱门上。•通过与控制请求开关相同的方法可使后舱门解锁。am6zzn00000134EndOfSie无钥匙蜂鸣器的结构/工作原理[高级遥控钥匙进入功能与按钮启动系统]id0914z3523600•安装在前翼板内。•进行锁定/解锁操作时,无钥匙蜂鸣器将根据无钥匙控制模块(初始设置为关闭)输出的信号进行工作。09am6zzn00000139EndOfSie09-14B-31E-TLC-61A1.book32ページ２００８年１０月３１日金曜日午後１時１１分安全防护装置与锁定装置[高级遥控和启动系统]遥控钥匙接收器的结构/工作原理[高级遥控钥匙进入功能与按钮启动系统]id0914z3533700•安装在仪表盘内.•若通过接收器进行锁定/解锁,遥控钥匙接收器接收到锁定/解锁信号.᮴䩹࣭᥹ᬊ఼am6zzn00000950EndOfSieSOKYU_NG:IMMOBILIZERSYSTEM09-14B-32E-TLC-61A1.book33ページ２００８年１０月３１日金曜日午後１時１１分安全防护装置与锁定装置[高级遥控和启动系统]防盗锁止系统的结构图[高级遥控钥匙进入功能与按钮启动系统]id0914z352070009am6zzn00000297EndOfSie09-14B-33E-TLC-61A1.book34ページ２００８年１０月３１日金曜日午後１時１１分安全防
