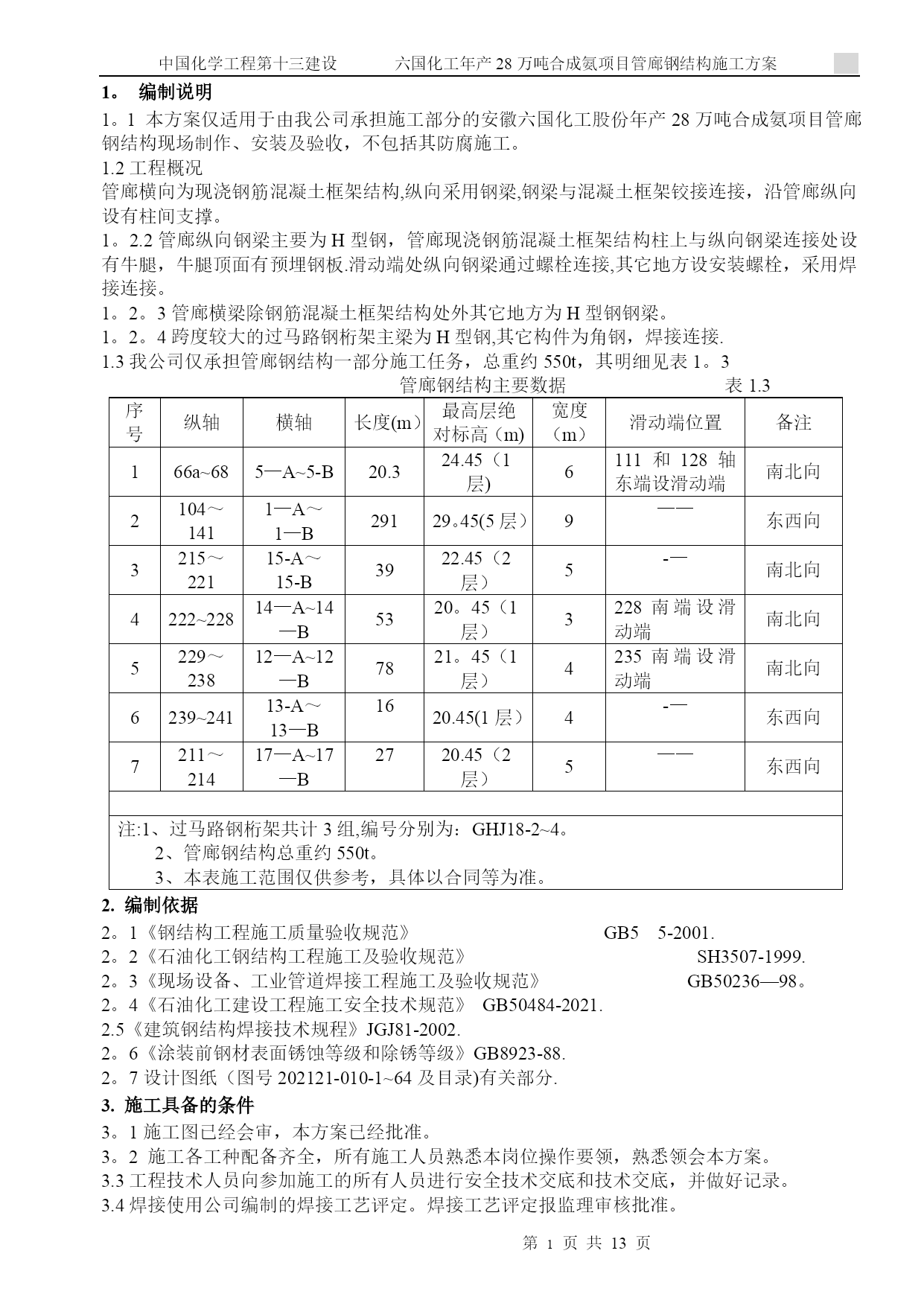

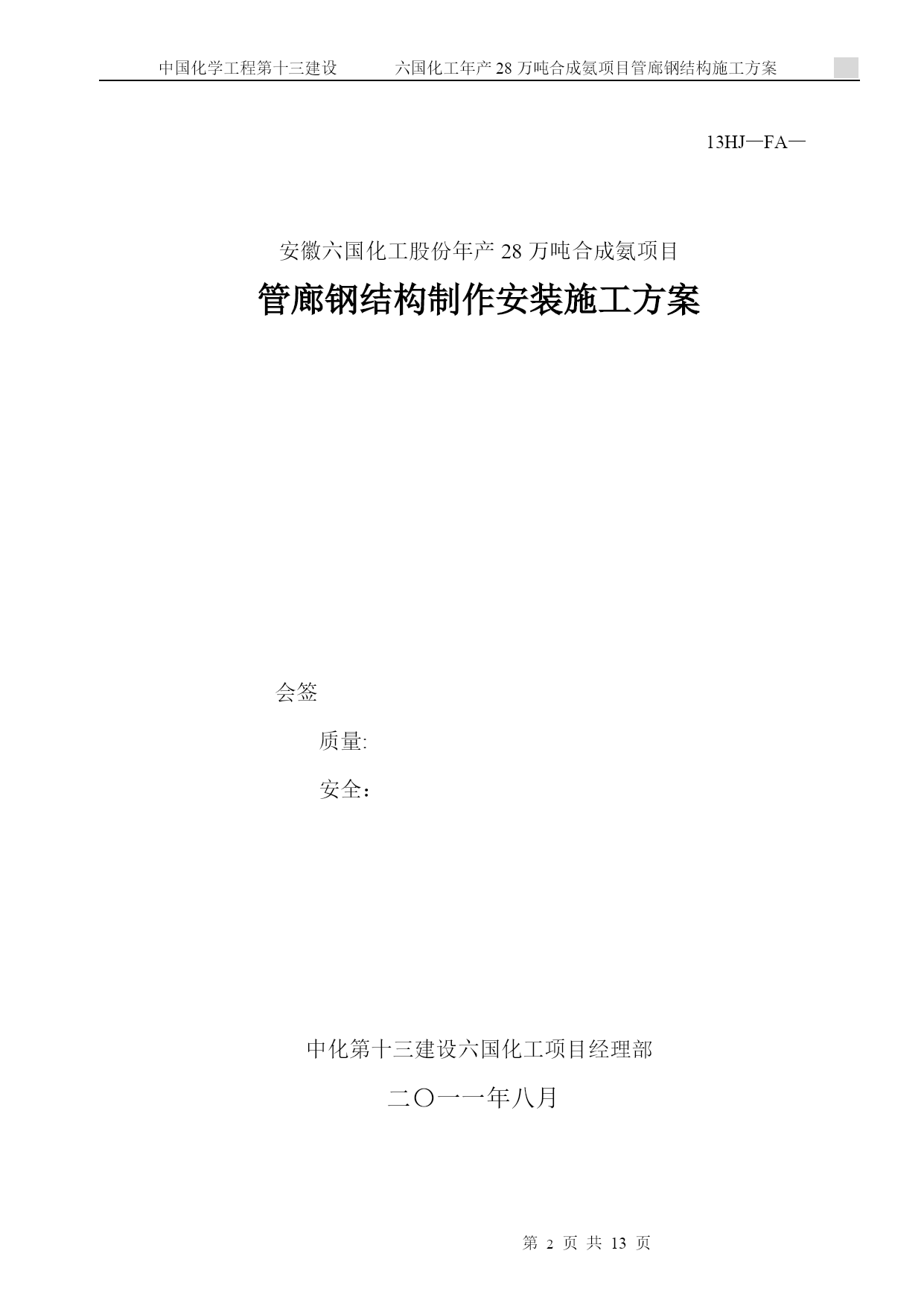

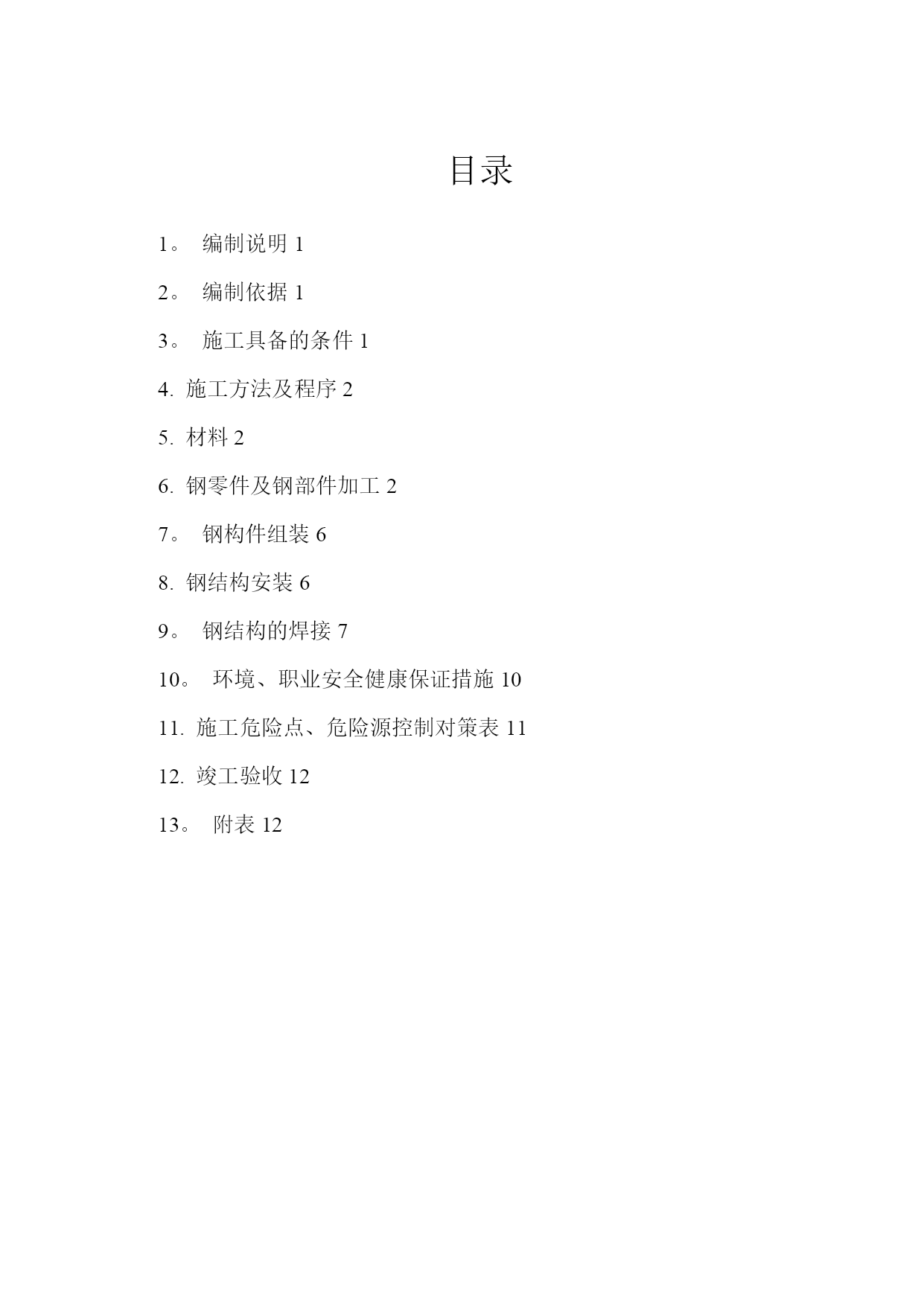

中国化学工程第十三建设六国化工年产28万吨合成氨项目管廊钢结构施工方案第页管廊钢结构制作安装施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载13HJ—FA—安徽六国化工股份年产28万吨合成氨项目管廊钢结构制作安装施工方案会签质量:安全：中化第十三建设六国化工项目经理部二〇一一年八月目录TOC\o”1—3"\h\z\uHYPERLINK\l"_Toc303346062"1。编制说明PAGEREF_Toc303346062\h1HYPERLINK\l”_Toc303346063”2。编制依据PAGEREF_Toc303346063\h1HYPERLINK\l”_Toc303346064”3。施工具备的条件PAGEREF_Toc303346064\h1HYPERLINK\l"_Toc303346065"4.施工方法及程序PAGEREF_Toc303346065\h2HYPERLINK\l”_Toc303346066”5.材料PAGEREF_Toc303346066\h2HYPERLINK\l”_Toc303346067”6.钢零件及钢部件加工PAGEREF_Toc303346067\h2HYPERLINK\l”_Toc303346068”7。钢构件组装PAGEREF_Toc303346068\h6HYPERLINK\l”_Toc303346069”8.钢结构安装PAGEREF_Toc303346069\h6HYPERLINK\l"_Toc303346070"9。钢结构的焊接PAGEREF_Toc303346070\h7HYPERLINK\l"_Toc303346071”10。环境、职业安全健康保证措施PAGEREF_Toc303346071\h10HYPERLINK\l”_Toc303346072"11.施工危险点、危险源控制对策表PAGEREF_Toc303346072\h11HYPERLINK\l”_Toc303346073”12.竣工验收PAGEREF_Toc303346073\h12HYPERLINK\l”_Toc303346074”13。附表PAGEREF_Toc303346074\h121。编制说明1。1本方案仅适用于由我公司承担施工部分的安徽六国化工股份年产28万吨合成氨项目管廊钢结构现场制作、安装及验收，不包括其防腐施工。1.2工程概况管廊横向为现浇钢筋混凝土框架结构,纵向采用钢梁,钢梁与混凝土框架铰接连接，沿管廊纵向设有柱间支撑。1。2.2管廊纵向钢梁主要为H型钢，管廊现浇钢筋混凝土框架结构柱上与纵向钢梁连接处设有牛腿，牛腿顶面有预埋钢板.滑动端处纵向钢梁通过螺栓连接,其它地方设安装螺栓，采用焊接连接。1。2。3管廊横梁除钢筋混凝土框架结构处外其它地方为H型钢钢梁。1。2。4跨度较大的过马路钢桁架主梁为H型钢,其它构件为角钢，焊接连接.1.3我公司仅承担管廊钢结构一部分施工任务，总重约550t，其明细见表1。3管廊钢结构主要数据表1.3序号纵轴横轴长度(m）最高层绝对标高（m)宽度（m）滑动端位置备注166a~685—A~5-B20.324.45（1层)6111和128轴东端设滑动端南北向2104～1411—A～1—B29129。45(5层）9——东西向3215～22115-A～15-B3922.45（2层）5-—南北向4222~22814—A~14—B5320。45（1层）3228南端设滑动端南北向5229～23812—A~12—B7821。45（1层）4235南端设滑动端南北向6239~24113-A～13—B1620.45(1层）4-—东西向7211～21417—A~17—B2720.45（2层）5——东西向注:1、过马路钢桁架共计3组,编号分别为：GHJ18-2~4。2、管廊钢结构总重约550t。3、本表施工范围仅供参考，具体以合同等为准。2.编制依据2。1《钢结构工程施工质量验收规范》GB55-2001.2。2《石油化工钢结构工程施工及验收规范》SH3507-1999.2。3《现场设备、工业管道焊接工程施工及验收规范》GB50236—98。2。4《石油化工建设工程施工安全技术规范》GB50484-2021.2.5《建筑钢结构焊接技术规程》JGJ81-2002.2。6《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88.2。7设计图纸（图号202121-010-1~64及目录)有关部分.3.施工具
