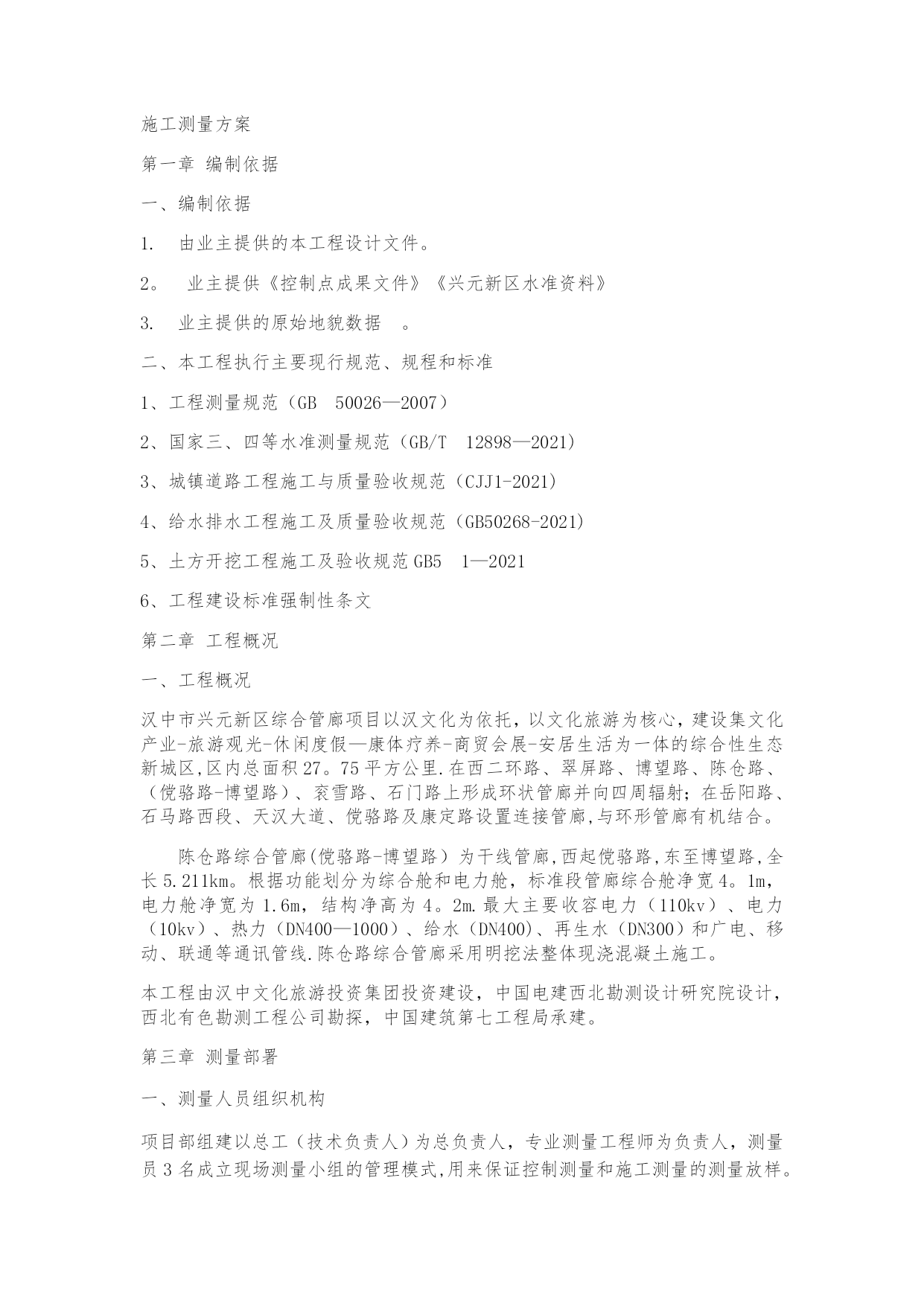

管廊施工测量方案【实用文档】doc文档可直接使用可编辑，欢迎下载施工测量方案第一章编制依据一、编制依据1.由业主提供的本工程设计文件。2。业主提供《控制点成果文件》《兴元新区水准资料》3.业主提供的原始地貌数据。二、本工程执行主要现行规范、规程和标准1、工程测量规范（GB50026—2007）2、国家三、四等水准测量规范（GB/T12898—2021)3、城镇道路工程施工与质量验收规范（CJJ1-2021)4、给水排水工程施工及质量验收规范（GB50268-2021)5、土方开挖工程施工及验收规范GB51—20216、工程建设标准强制性条文第二章工程概况一、工程概况汉中市兴元新区综合管廊项目以汉文化为依托，以文化旅游为核心，建设集文化产业-旅游观光-休闲度假—康体疗养-商贸会展-安居生活为一体的综合性生态新城区,区内总面积27。75平方公里.在西二环路、翠屏路、博望路、陈仓路、（傥骆路-博望路）、衮雪路、石门路上形成环状管廊并向四周辐射；在岳阳路、石马路西段、天汉大道、傥骆路及康定路设置连接管廊,与环形管廊有机结合。陈仓路综合管廊(傥骆路-博望路）为干线管廊,西起傥骆路,东至博望路,全长5.211km。根据功能划分为综合舱和电力舱，标准段管廊综合舱净宽4。1m，电力舱净宽为1.6m，结构净高为4。2m.最大主要收容电力（110kv）、电力（10kv）、热力（DN400—1000）、给水（DN400)、再生水（DN300）和广电、移动、联通等通讯管线.陈仓路综合管廊采用明挖法整体现浇混凝土施工。本工程由汉中文化旅游投资集团投资建设，中国电建西北勘测设计研究院设计，西北有色勘测工程公司勘探，中国建筑第七工程局承建。测量部署一、测量人员组织机构项目部组建以总工（技术负责人）为总负责人，专业测量工程师为负责人，测量员3名成立现场测量小组的管理模式,用来保证控制测量和施工测量的测量放样。二、测量仪器的配备本标段工程包括土方开挖工程、混凝土工程、钢筋工程、模板工程及附属工程。测量要求精度高，测量误差应严格控制在规范允许偏差范围内,采用GPS、全站仪和水准仪作为主要测量控制仪器，配备的主要仪器如下：测量工具仪器厂家型号精度单位数量GPS中海达华星A12—RTK平面±8mm+1ppm高程±15mm+1ppm套1全站仪科利达KTS—4002秒级台1水准仪塞得DS32±1mm台1单棱镜个4钢卷尺50m把1钢卷尺5m把5塔尺把2计算器卡西欧Fx—9860g=2\*ROMAN\＊MERGEFORMATII台2测量工作基本要求1.施测原则1）严格执行测量规范；遵守先整体后局部的工作程序,先确定平面控制网，后以控制网为依据,进行各局部轴线的定位放线。2)必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。3）定位工作执行自检、互检合格后再报检的工作制度。4）测量方法要简捷,仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。5)明确为工程服务，按图施工,质量第一的宗旨.紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。2。准备工作学习设计文件和相应的技术标准，全面了解设计意图,认真熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，建筑物的位臵及坐标,其次了解现场测量坐标与建筑物的关系,水准点的位置和高程。测量控制流程图施工测量方法一.控制测量1。平面控制系统的建立1)开工前，对业主提供的施工区平面控制起始坐标点采用GPS—RTK或全站仪按多边形导线网或四等导线测量的技术要求和精度指标进行联测复核（此项测量工作进行时，与专业监理工程师联合测量以避免增加不必要的外业工作量)。若发现标志不足、不稳妥、被移位或精度不符合要求时，将进行补测、加固、移设或重新测校,并通知监理单位和建设单位.联测点复核完成并经内业平差计算，测量精度指标达到相应的技术要求后，按工程监理部规定报表格式填写联测复检成果报告,报送工程监理部专业测量监理工程师和项目总监签认，否则不得进行后序测量工作。2、导线加密点布置方法1）考虑到本工程业主提供的控制点无法满足所有工程部位的测定，加密点在首级控制点下采用分段布置、分段控制的方法。2)加密导线点选点时应符合下列要求：=1\*GB3\＊MERGEFORMAT①相邻边长平均不宜超过350米，个别边长不宜短于100米，长边与短边距离比控制在1：3.=2\*GB3\＊MERGEFORMAT②点位应选在工程施工不易发生沉降变形区域以外的地方。=3\*GB3\*MERGEFORMAT③点位应避开工程施工现场=4\*GB3\*MERGEFORMAT④
