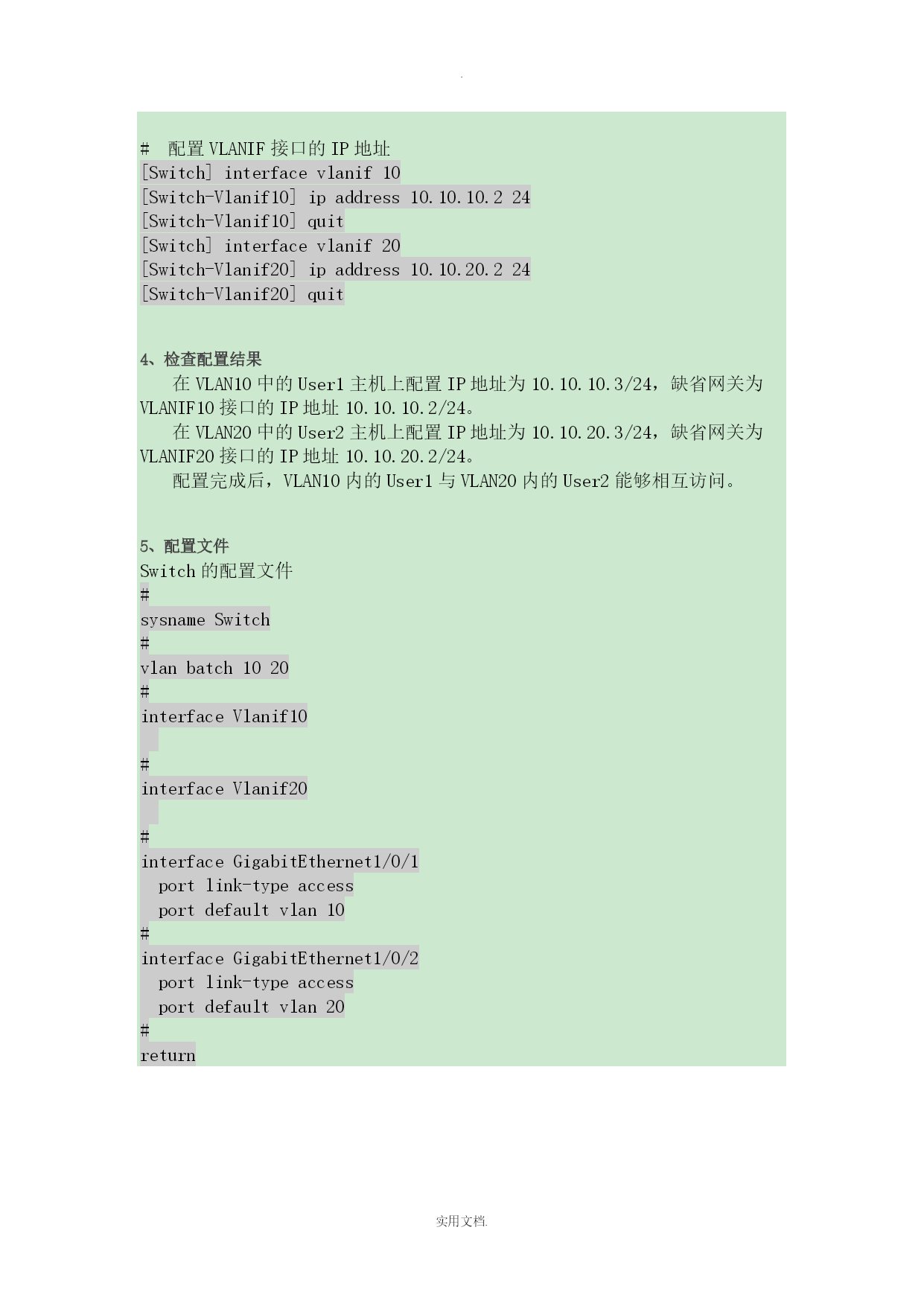

.实用文档.VLAN间通过VLANIF通信配置例如1、组网需求图1配置VLAN间通过VLANIF接口通信组网图如图1所示,企业的不同用户拥有相同的业务,且位于不同的网段。现在相同业务的用户所属的VLAN不相同,需要实现不同VLAN中的用户相互通信。User1和User2中拥有相同的业务,但是属于不同的VLAN且位于不同的网段。现需要实现User1和User2互通。2、配置思路2.1、创立VLAN,确定用户所属的VLAN。2.2、配置接口参加VLAN,允许用户所属的VLAN通过当前接口。2.3、创立VLANIF接口并配置IP地址,实现三层互通。为了成功实现VLAN间互通,VLAN内主机的缺省网关必须是对应VLANIF接口的IP地址。3、操作步骤配置Switch#创立VLAN<HUAWEI>system-view[HUAWEI]sysnameSwitch[Switch]vlanbatch1020#配置接口参加VLAN[Switch]interfacegigabitethernet1/0/1[Switch-GigabitEthernet1/0/1]portlink-typeaccess[Switch-GigabitEthernet1/0/1]portdefaultvlan10[Switch-GigabitEthernet1/0/1]quit[Switch]interfacegigabitethernet1/0/2[Switch-GigabitEthernet1/0/2]portlink-typeaccess[Switch-GigabitEthernet1/0/2]portdefaultvlan20[Switch-GigabitEthernet1/0/2]quit#配置VLANIF接口的IP地址[Switch]interfacevlanif10[Switch-Vlanif10]ipaddress10.10.10.224[Switch-Vlanif10]quit[Switch]interfacevlanif20[Switch-Vlanif20]ipaddress10.10.20.224[Switch-Vlanif20]quit4、检查配置结果在VLAN10中的User1主机上配置IP地址为10.10.10.3/24,缺省网关为VLANIF10接口的IP地址10.10.10.2/24。在VLAN20中的User2主机上配置IP地址为10.10.20.3/24,缺省网关为VLANIF20接口的IP地址10.10.20.2/24。配置完成后,VLAN10内的User1与VLAN20内的User2能够相互访问。5、配置文件Switch的配置文件#sysnameSwitch#vlanbatch1020#interfaceVlanif10#interfaceVlanif20#interfaceGigabitEthernet1/0/1portlink-typeaccessportdefaultvlan10#interfaceGigabitEthernet1/0/2portlink-typeaccessportdefaultvlan20#return
