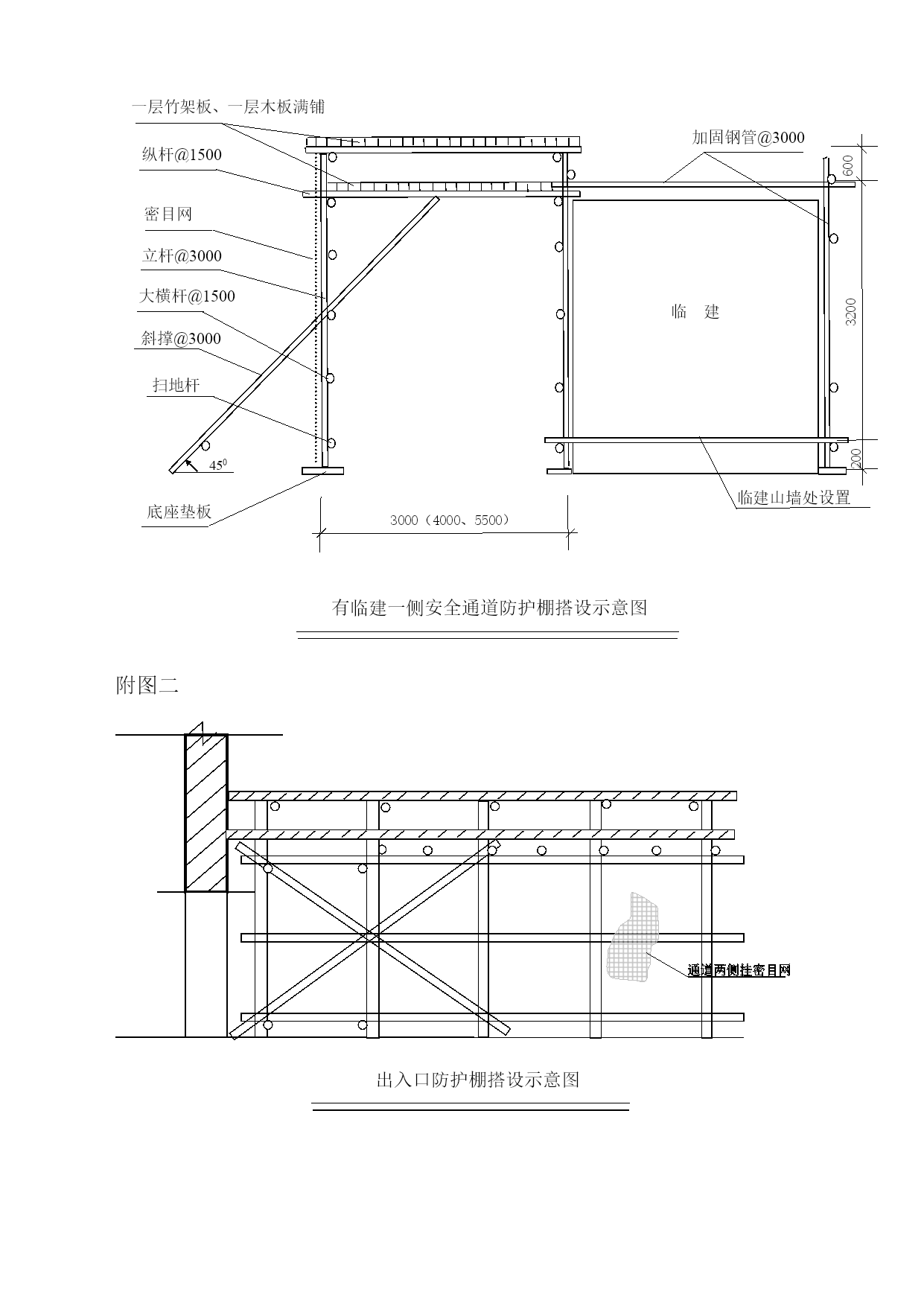

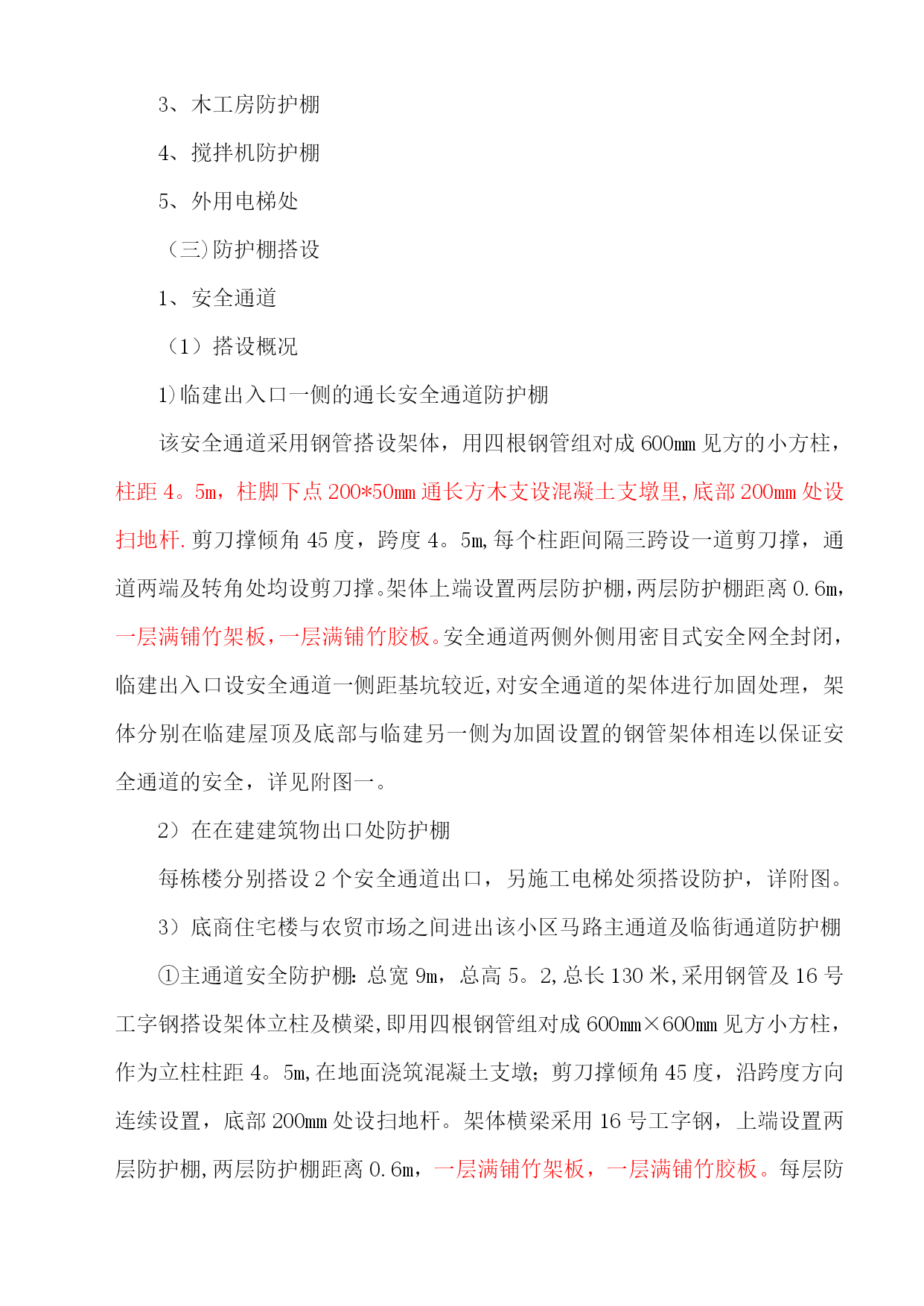

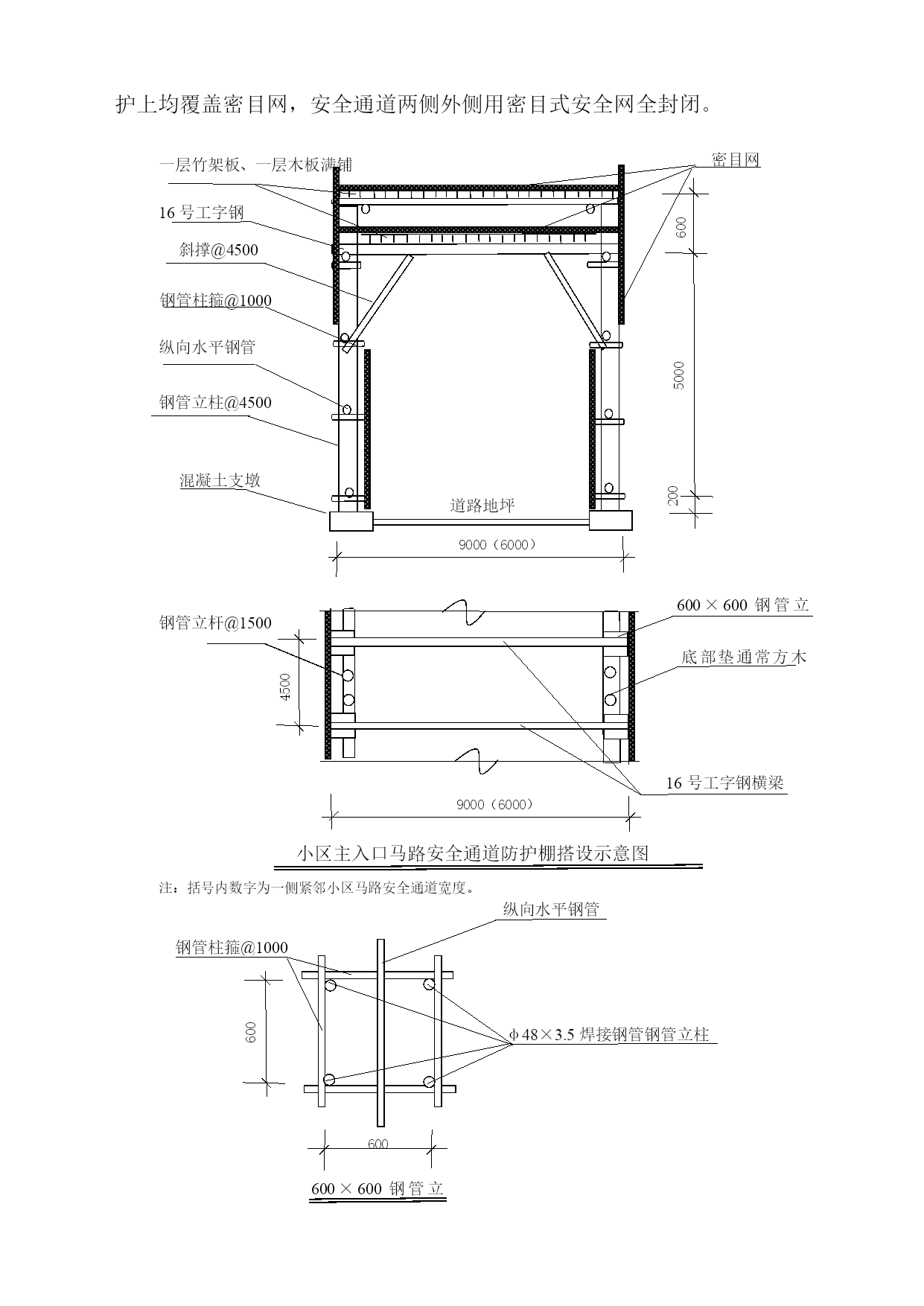

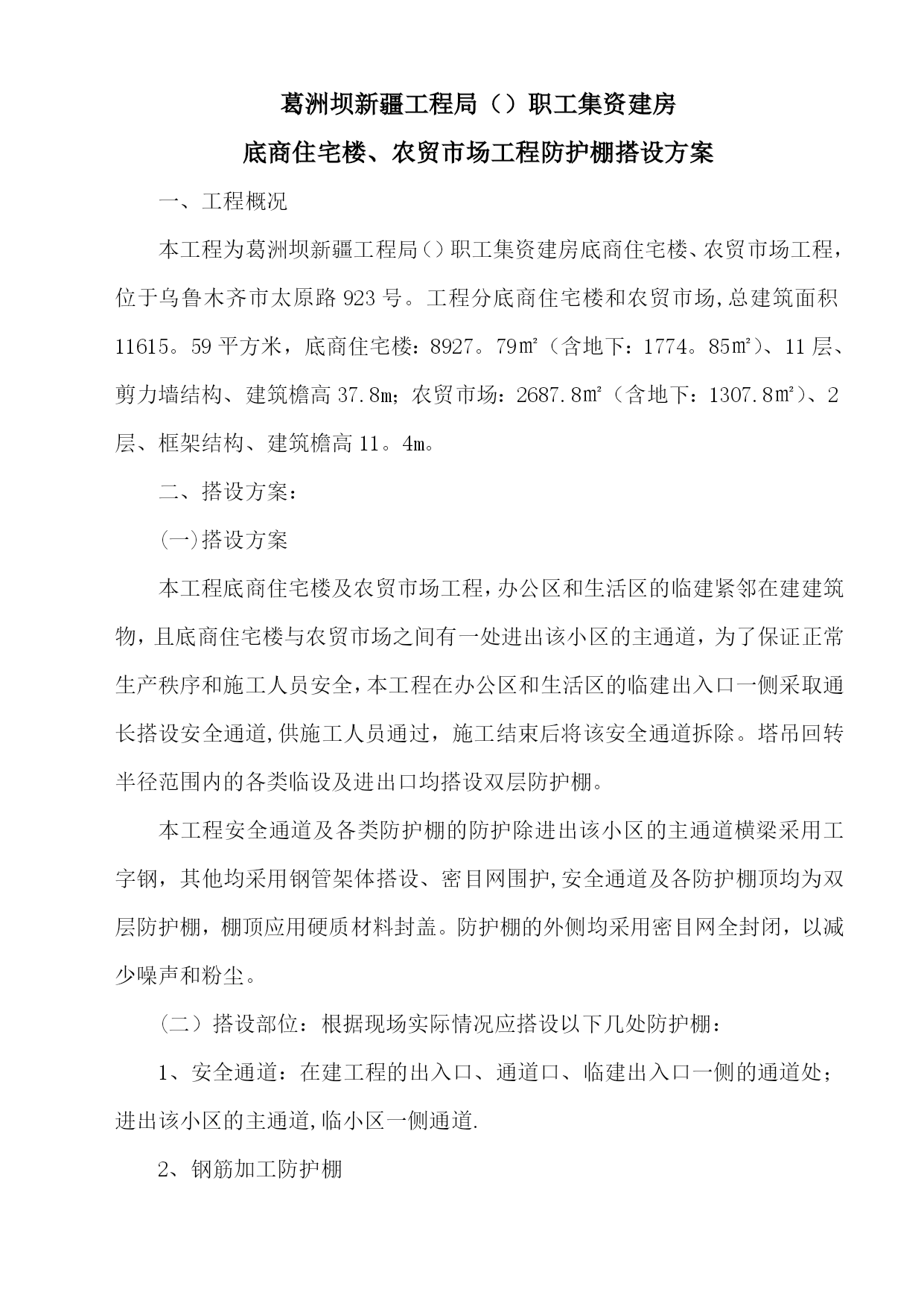

防护棚搭设方案94273实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）葛洲坝新疆工程局（）职工集资建房底商住宅楼、农贸市场工程防护棚搭设方案一、工程概况本工程为葛洲坝新疆工程局（）职工集资建房底商住宅楼、农贸市场工程，位于乌鲁木齐市太原路923号。工程分底商住宅楼和农贸市场,总建筑面积11615。59平方米，底商住宅楼：8927。79㎡（含地下：1774。85㎡）、11层、剪力墙结构、建筑檐高37.8m；农贸市场：2687.8㎡（含地下：1307.8㎡）、2层、框架结构、建筑檐高11。4m。二、搭设方案：(一)搭设方案本工程底商住宅楼及农贸市场工程，办公区和生活区的临建紧邻在建建筑物，且底商住宅楼与农贸市场之间有一处进出该小区的主通道，为了保证正常生产秩序和施工人员安全，本工程在办公区和生活区的临建出入口一侧采取通长搭设安全通道,供施工人员通过，施工结束后将该安全通道拆除。塔吊回转半径范围内的各类临设及进出口均搭设双层防护棚。本工程安全通道及各类防护棚的防护除进出该小区的主通道横梁采用工字钢，其他均采用钢管架体搭设、密目网围护,安全通道及各防护棚顶均为双层防护棚，棚顶应用硬质材料封盖。防护棚的外侧均采用密目网全封闭，以减少噪声和粉尘。(二）搭设部位：根据现场实际情况应搭设以下几处防护棚：1、安全通道：在建工程的出入口、通道口、临建出入口一侧的通道处；进出该小区的主通道,临小区一侧通道.2、钢筋加工防护棚3、木工房防护棚4、搅拌机防护棚5、外用电梯处（三)防护棚搭设1、安全通道（1）搭设概况1)临建出入口一侧的通长安全通道防护棚该安全通道采用钢管搭设架体，用四根钢管组对成600mm见方的小方柱，柱距4。5m，柱脚下点200*50mm通长方木支设混凝土支墩里,底部200mm处设扫地杆.剪刀撑倾角45度，跨度4。5m,每个柱距间隔三跨设一道剪刀撑，通道两端及转角处均设剪刀撑。架体上端设置两层防护棚，两层防护棚距离0.6m，一层满铺竹架板，一层满铺竹胶板。安全通道两侧外侧用密目式安全网全封闭，临建出入口设安全通道一侧距基坑较近,对安全通道的架体进行加固处理，架体分别在临建屋顶及底部与临建另一侧为加固设置的钢管架体相连以保证安全通道的安全，详见附图一。2）在在建建筑物出口处防护棚每栋楼分别搭设2个安全通道出口，另施工电梯处须搭设防护，详附图。3）底商住宅楼与农贸市场之间进出该小区马路主通道及临街通道防护棚①主通道安全防护棚：总宽9m，总高5。2,总长130米,采用钢管及16号工字钢搭设架体立柱及横梁,即用四根钢管组对成600mm×600mm见方小方柱，作为立柱柱距4。5m,在地面浇筑混凝土支墩；剪刀撑倾角45度，沿跨度方向连续设置，底部200mm处设扫地杆。架体横梁采用16号工字钢，上端设置两层防护棚,两层防护棚距离0.6m，一层满铺竹架板，一层满铺竹胶板。每层防护上均覆盖密目网，安全通道两侧外侧用密目式安全网全封闭。16号工字钢密目网小区主入口马路安全通道防护棚搭设示意图φ48×3.5焊接钢管钢管立柱钢管柱箍@1000600×600钢管立柱道路地坪60016号工字钢横梁纵向水平钢管5000600200600混凝土支墩钢管立柱@4500斜撑@4500一层竹架板、一层木板满铺9000（6000）9000（6000）4500600×600钢管立柱底部垫通常方木200*50纵向水平钢管钢管柱箍@1000注：括号内数字为一侧紧邻小区马路安全通道宽度。钢管立杆@1500②一侧紧邻小区马路通道安全防护棚:总宽9m，总高5。2，搭设同①方案。6000太原路9000底商住宅楼小区入口农贸市场防护棚①防护棚②注：1、冬季停工时，在9m跨度的防护棚工字钢横梁正中加立杆，防止积雪过厚。2、春季到时，须清除棚顶积雪，及棚底路面冰块。9000040000(2）安全通道构造要求钢管采用φ48×3.5焊接钢管，钢管选用国标《直缝电焊钢管》（GB/T13793),质量符合国标碳素结构钢(GB/T700）Q235-A级钢要求。钢管上打孔的严禁使用，有严重锈蚀,弯曲，压扁或裂纹钢管不得采用。扣件采用可锻铸性材料制作，其材质符合国家标准《钢管脚手架扣件》（GB15831）的规定,使用前进行质量检查，有裂缝，变形的严禁使用，扣件应做防锈处理，螺栓拧紧,扭力矩达65N·m时不得发生破坏。竹笆及密目网应符合相应质量要求.立杆纵距和平杆步距:1。5m。安全通道两侧均匀设置钢管斜撑对架体进行加固，斜撑间距3m;架体立杆底端之上200mm处设扫地杆,并与立杆连接牢固;安全通道顶部满铺一层满铺竹架板，一层满铺竹胶板；安全通
