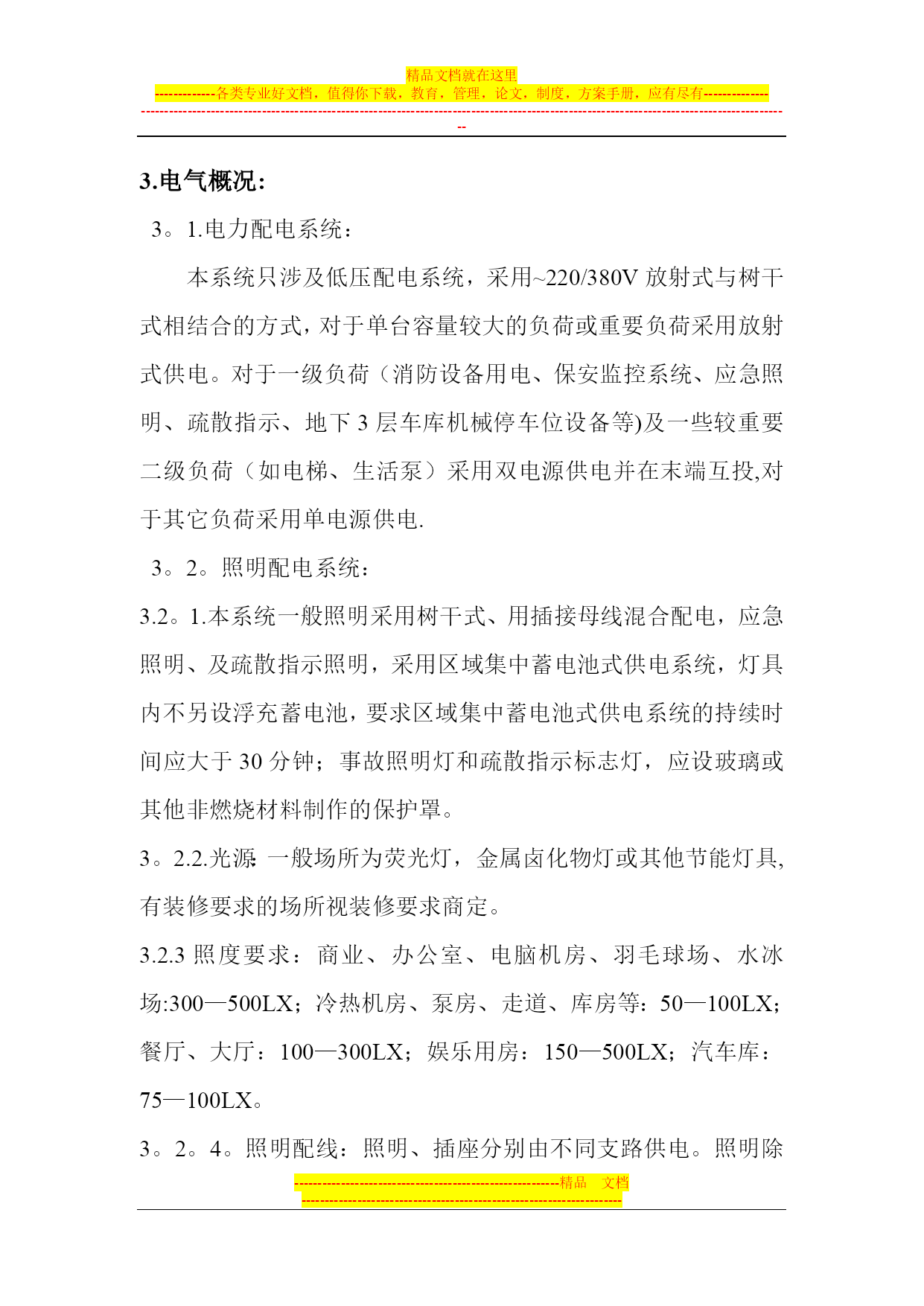

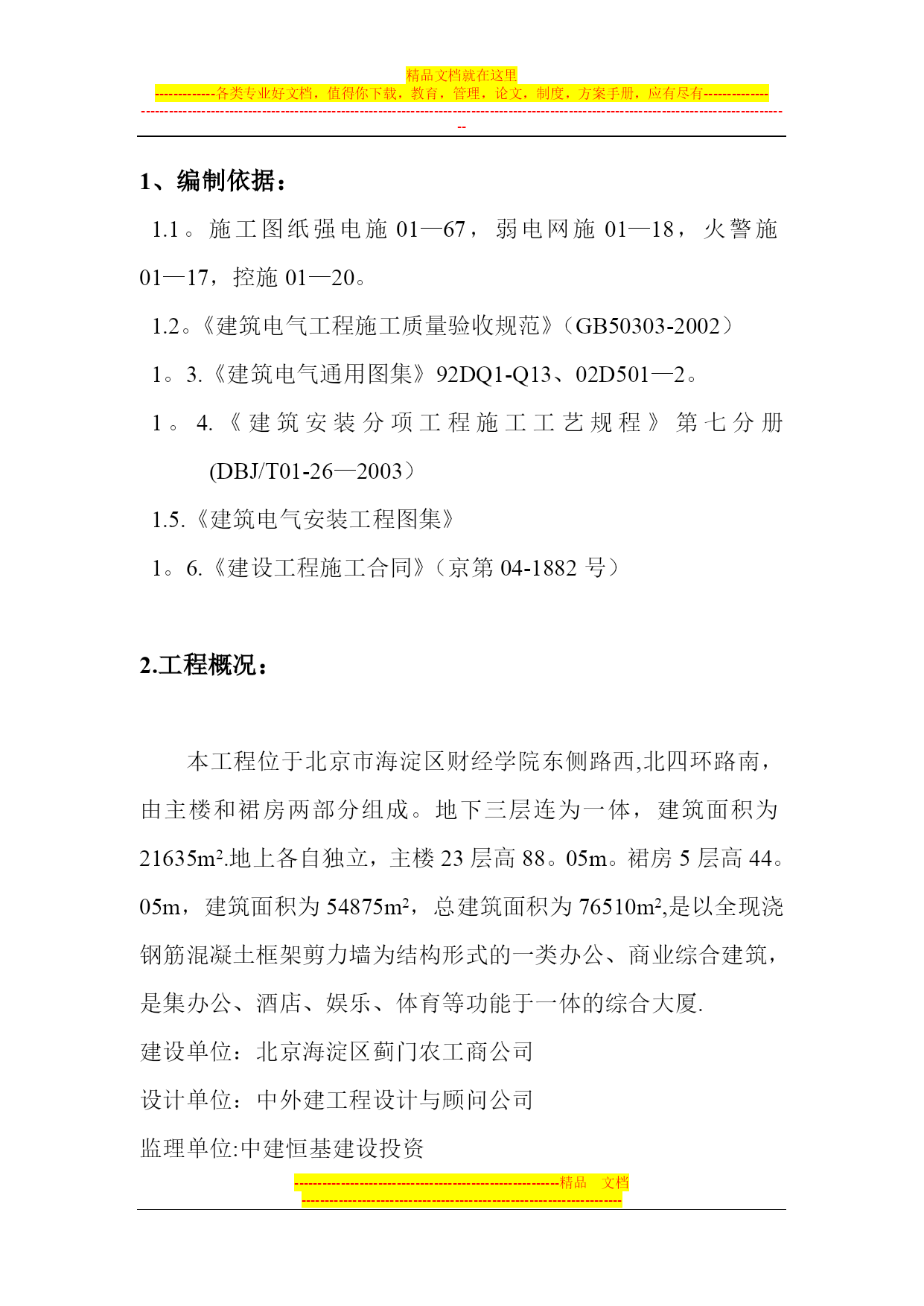

精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------精品文档---------------------------------------------------------------------蓟门信息产业大厦电气施工方案北京市建雄建筑集团电气工程施工方案2【实用文档】doc文档可直接使用可编辑，欢迎下载1、编制依据：1.1。施工图纸强电施01—67，弱电网施01—18，火警施01—17，控施01—20。1.2。《建筑电气工程施工质量验收规范》（GB50303-2002）1。3.《建筑电气通用图集》92DQ1-Q13、02D501—2。1。4.《建筑安装分项工程施工工艺规程》第七分册(DBJ/T01-26—2003）1.5.《建筑电气安装工程图集》1。6.《建设工程施工合同》（京第04-1882号）2.工程概况：本工程位于北京市海淀区财经学院东侧路西,北四环路南，由主楼和裙房两部分组成。地下三层连为一体，建筑面积为21635m2.地上各自独立，主楼23层高88。05m。裙房5层高44。05m，建筑面积为54875m2，总建筑面积为76510m2,是以全现浇钢筋混凝土框架剪力墙为结构形式的一类办公、商业综合建筑，是集办公、酒店、娱乐、体育等功能于一体的综合大厦.建设单位：北京海淀区蓟门农工商公司设计单位：中外建工程设计与顾问公司监理单位:中建恒基建设投资3.电气概况:3。1.电力配电系统：本系统只涉及低压配电系统，采用~220/380V放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电。对于一级负荷（消防设备用电、保安监控系统、应急照明、疏散指示、地下3层车库机械停车位设备等)及一些较重要二级负荷（如电梯、生活泵）采用双电源供电并在末端互投,对于其它负荷采用单电源供电.3。2。照明配电系统：3.2。1.本系统一般照明采用树干式、用插接母线混合配电，应急照明、及疏散指示照明，采用区域集中蓄电池式供电系统，灯具内不另设浮充蓄电池，要求区域集中蓄电池式供电系统的持续时间应大于30分钟；事故照明灯和疏散指示标志灯，应设玻璃或其他非燃烧材料制作的保护罩。3。2.2.光源：一般场所为荧光灯，金属卤化物灯或其他节能灯具,有装修要求的场所视装修要求商定。3.2.3照度要求：商业、办公室、电脑机房、羽毛球场、水冰场:300—500LX；冷热机房、泵房、走道、库房等：50—100LX；餐厅、大厅：100—300LX；娱乐用房：150—500LX；汽车库：75—100LX。3。2。4。照明配线：照明、插座分别由不同支路供电。照明除应急照明支路采用NH-BV-2×2.5mm2导线外,其他均为BV-2×2。5mm2导线,插座除应急支路采用NH—BV—3×2。5mm2导线外,其他均为ZR—BV-3×2.5mm2导线.灯具安装高度低于2。4米时，需增加一根PE线.3。2。5。应急照明：变配电所、消防控制室、机房、水泵房、消防楼梯、前室、大面积娱乐、餐厅、大堂等场所设置应急照明.3.2。6。疏散指示照明：在大空间用房、走廊、楼梯及其前室、电梯间及其前室，主要出口等场所设置疏散指示照明。3。2。7。室外及立面照明:本工程的室外及立面照明仅预留到配电箱.3.2。8。航空障碍物照明：本工程分别在45m,屋顶四角及屋顶装饰性钢柱顶端位置设置航空障碍标志灯，其控制纳入建筑设备监控系统统一管理，并根据室外光照及时间自动控制。3。3。动力系统：本系统包括消防水泵、消防电梯、排烟风机、加压送风机、生活泵、排水泵、客梯、空调机组、新风机等。其中与消防有关的水泵、风机、电梯等的一级负荷及一些较重要的二级负荷（如客梯、生活泵等）采用双电源末端互投。（至于风机盘管的安装，由专业技术公司招标承接，本电气安装工程只负责结构管线预埋及穿带线）。3.4.弱电系统：本系统由及综合布线系统、有线电视系统、火灾自动报警与消防联动控制、楼宇自动控制系统（BAS）、闭路电视监控系统组成。因其工程的线路敷设(穿线)、设备安装、通电调试和材料的报验，资料的填写、收集、整理及归档皆由专业技术公司招标承接，所以在本方案中只体现
