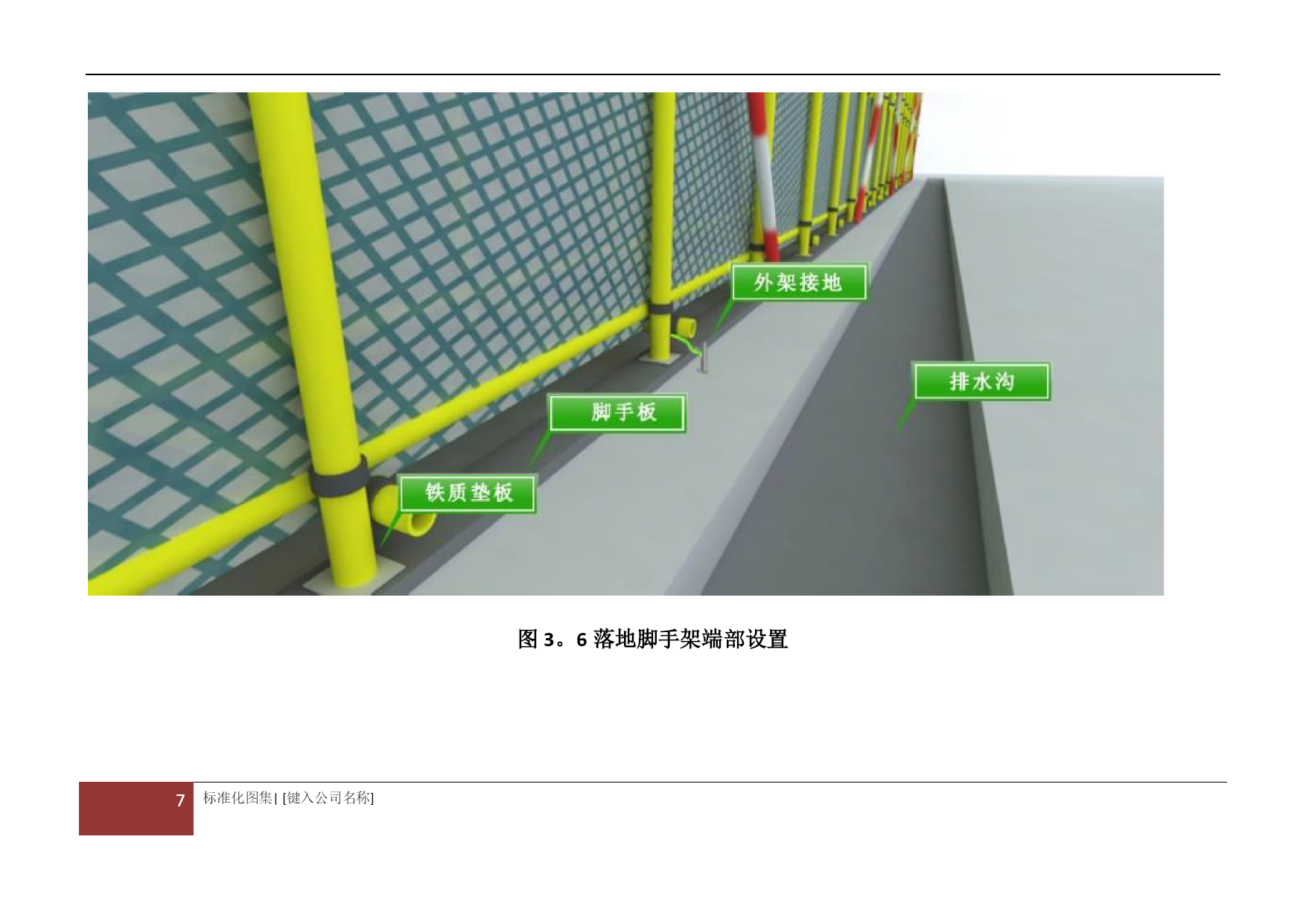

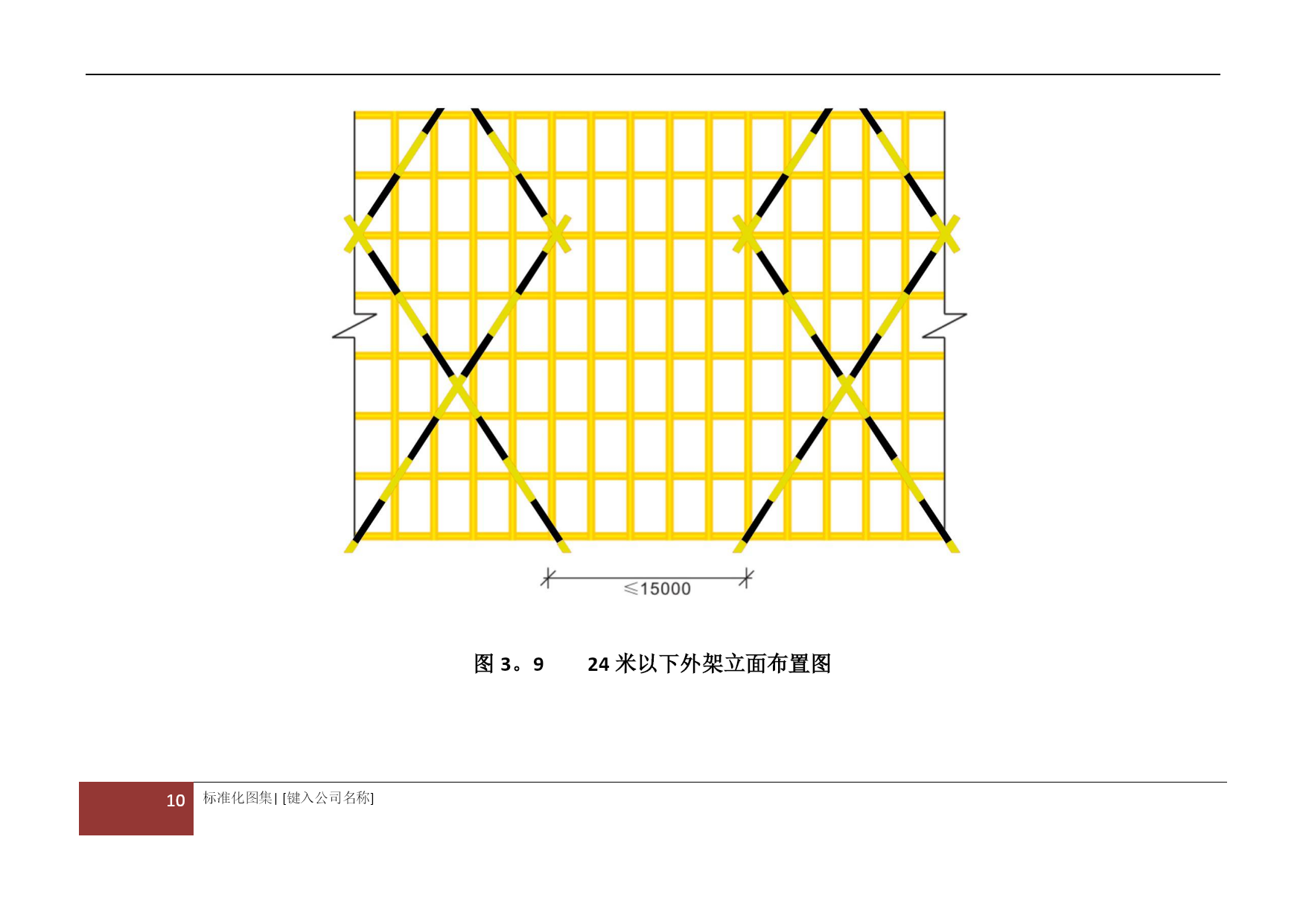

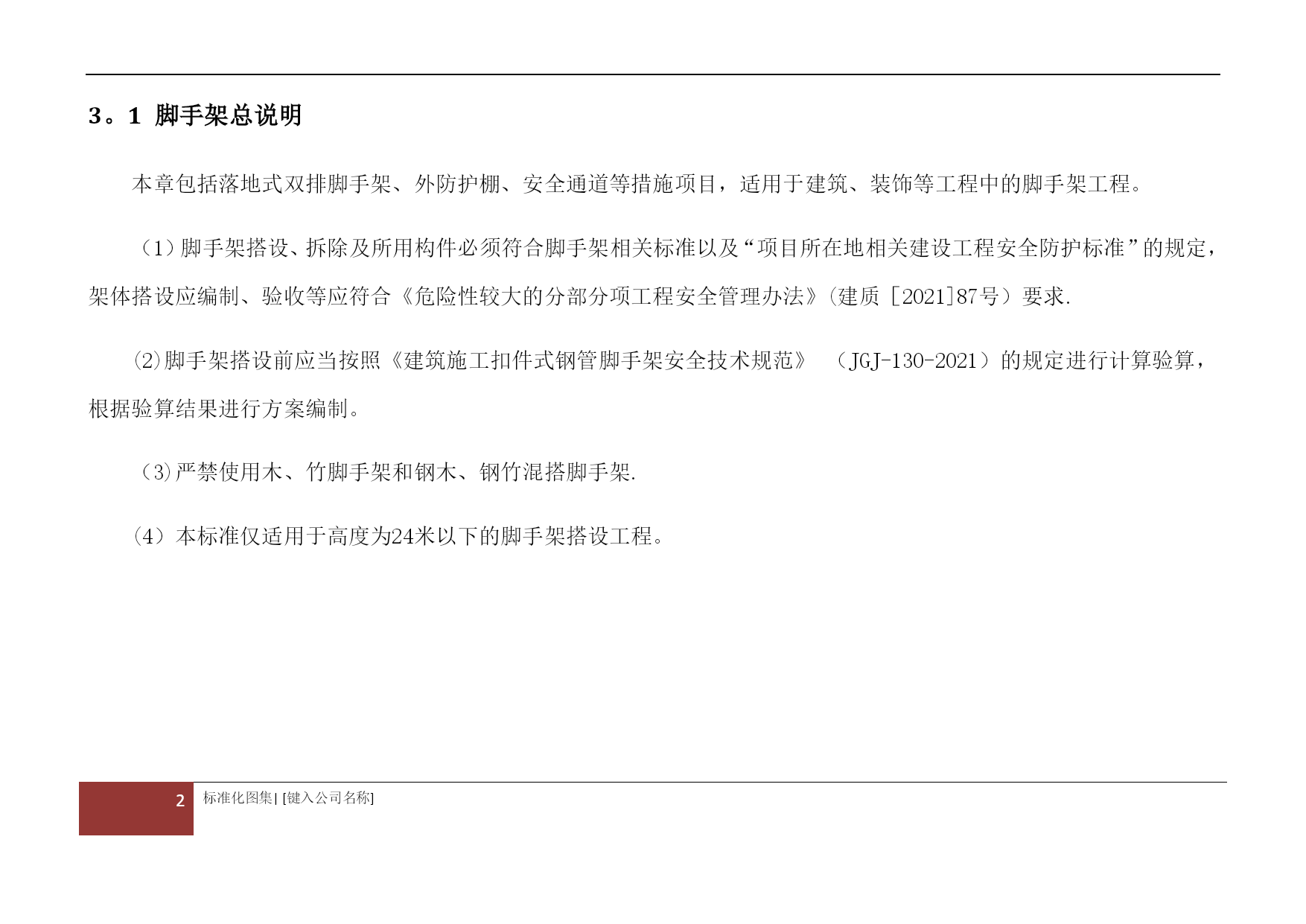

PAGE\*MERGEFORMAT45标准化图集|[键入公司名称]落地式钢管脚手架安全文明施工标准化图集【实用文档】doc文档可直接使用可编辑，欢迎下载3。1脚手架总说明本章包括落地式双排脚手架、外防护棚、安全通道等措施项目，适用于建筑、装饰等工程中的脚手架工程。（1）脚手架搭设、拆除及所用构件必须符合脚手架相关标准以及“项目所在地相关建设工程安全防护标准”的规定，架体搭设应编制、验收等应符合《危险性较大的分部分项工程安全管理办法》(建质［2021]87号）要求.(2)脚手架搭设前应当按照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ-130-2021）的规定进行计算验算，根据验算结果进行方案编制。（3)严禁使用木、竹脚手架和钢木、钢竹混搭脚手架.(4）本标准仅适用于高度为24米以下的脚手架搭设工程。3。2架体基础落地式外脚手架基础必须垫平夯实，在基础上沿外脚手架长度方向应设置垫板，垫板材质可采用木脚手板或槽钢等，脚手架基础应釆取有组织排水，四周设置排水沟。图3.1落地式外脚手架立面图图3。2落地式外脚手架剖面图图3。3横向扫地杆构造图构造说明:(1）立杆下部150mm处设置纵横向扫地杆,纵向扫地杆在上,横向扫地杆在下，均与立杆相连。(2）脚手架立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不大于1m，靠边坡上方的立杆轴线到边坡的距离不应小于500mm。3.3杆件布置脚手架施工操作面必须满铺脚手板,离墙面不得大于20cm，不得有空隙和探头板、飞跳板；操作面外侧应设一道护身栏杆和一道20cm高的挡脚板；内立杆与建筑物距离大于150mm时必须进行封闭；脚手架施工层操作面下方净空距离超过3。0m时，必须设置一道水平安全网，双排架里口与结构外墙间水平网无法防护时可铺设脚手板；架体必须用密目安全网沿外架内侧进行封闭，安全网之间必须连接牢固，封闭严密，并与架体固定.具体见下图:图3。4外架杆件布置平面图图3.5落地脚手架立面图图3。6落地脚手架端部设置图3。7转角部位效果图图3.8落地式脚手架外排阳角处做法构造说明：（1）架体阴阳转角处应设置4根立杆，大横杆应连通封闭。（2）内外立杆的连线应垂直于建筑物结构边线，紧贴每一组立杆必须设置小横杆.(3)立杆除顶层顶部外必须采用对接,大横杆在架体转角外可以搭接，剪刀撑必须搭接。（4）剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除,严禁后搭或先拆。3.4剪刀撑及横向斜撑设置剪刀撑是对脚手架起着纵向稳定，加强纵向刚性的重要杆件,剪刀撑必须随架子的搭设高度不断增高及时加设，并且要连续设置到顶、不留间隙，斜杆底部要落在垫板上。表3。1剪刀撑跨越立杆的最多根数剪刀撑斜杆与地面的倾角α45°50°60°剪刀撑跨越立杆的最多根数n765图3。924米以下外架立面布置图图3。10剪刀撑接长大样构造说明：1、剪刀撑斜杆的接长应采用搭接或对接，当采用搭接时,搭接长度不应小于1m,并应采用不少于2个旋转扣件固定.2、横向斜撑为双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆.高度在24.0m以下的封闭型双排脚手架可不设横向斜撑，高度在24。0m以上的封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔6跨距设置一道。图3.11外架剖面图构造说明:横向斜撑应设置在同一节间，由底到顶呈“之”字型布置，斜撑交叉和内外大横杆相连到顶，斜撑接长必须采用搭接，不可直接用扣件连接.3.5连墙件设置连墙件是保证脚手架稳定的最重要杆件,连墙件应从第一步纵向水平杆处开始设置，在“一字型"、“开口型"两端必须加强设置连墙件。连墙件布置注意事项如下：表3。2连墙件设置要求脚手架高度连墙件形式间距备注24米以下刚性或柔性3步2跨若为柔性连墙件，拉顶必须配合良好。24米以上刚性2步3跨应靠近节点、采用水平或者外底内高的方式连接.图3.12连墙件设置示意图图3.13钢管焊接刚性连墙件示意图3.6密目式安全网安全网必须有出厂检验合格证及其它有关规定必须提供的相关证明文件,并符合现行《安全网》（GB5725）的要求.密目式安全网在使用时必须经常检查，并有跟踪使用记录，不符合要求的安全网应及时处理。图3。13密目式安全网示例构造说明：（1）密目式安全网应符合2000目/100cm2的要求。（2）安全立网张挂必须严密，四角必须紧绷，支撑合理，受力均匀；搭接要严密牢靠,不得有缝隙。（3）安全网不得在施工期间拆移、损坏，必须在无高处作业时方可拆除。3。7立面防护设置图3。14落地式外脚手架立面图图3。15踢脚板大样图构造说明：（1）脚手架的钢管应横平竖直
