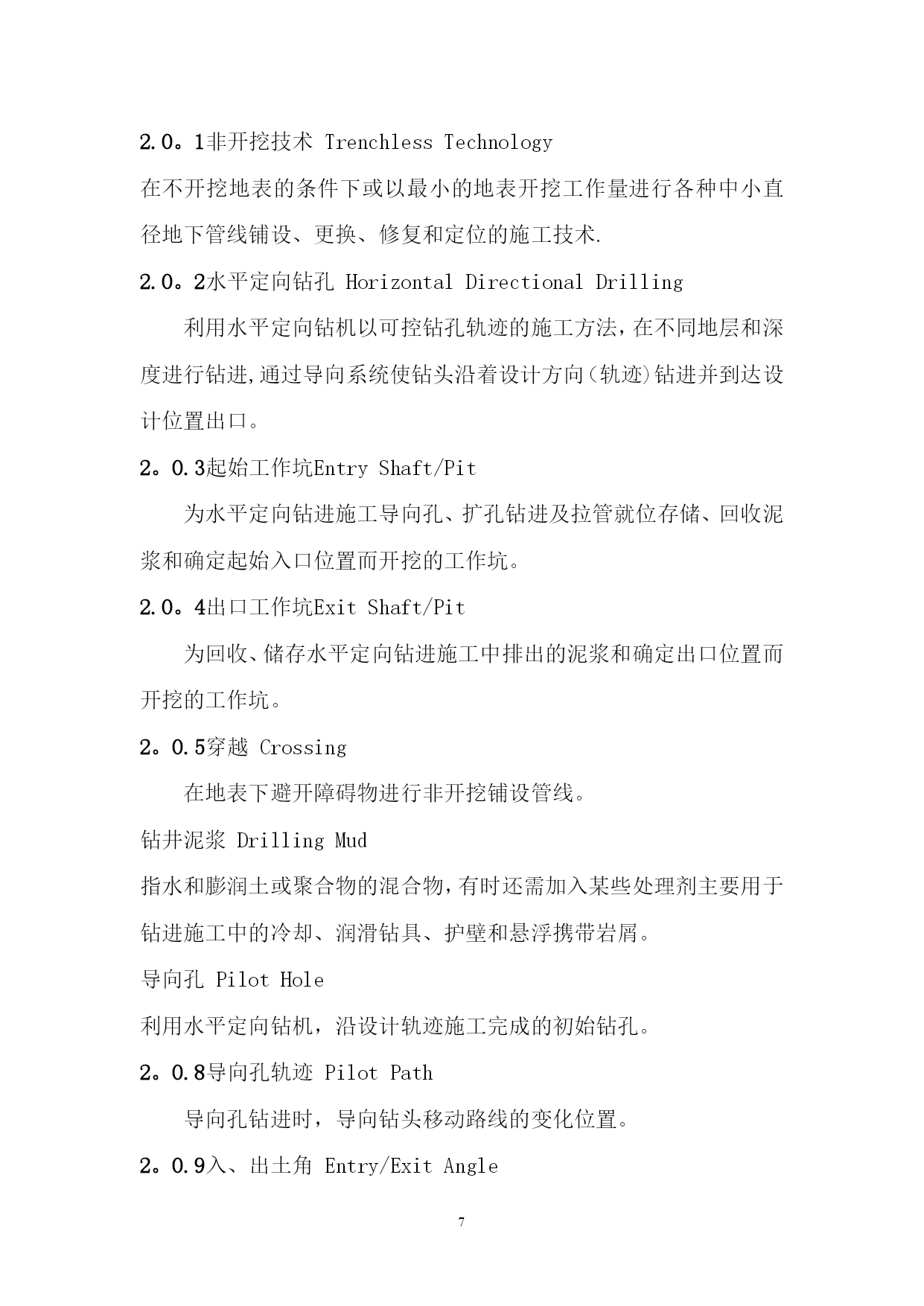

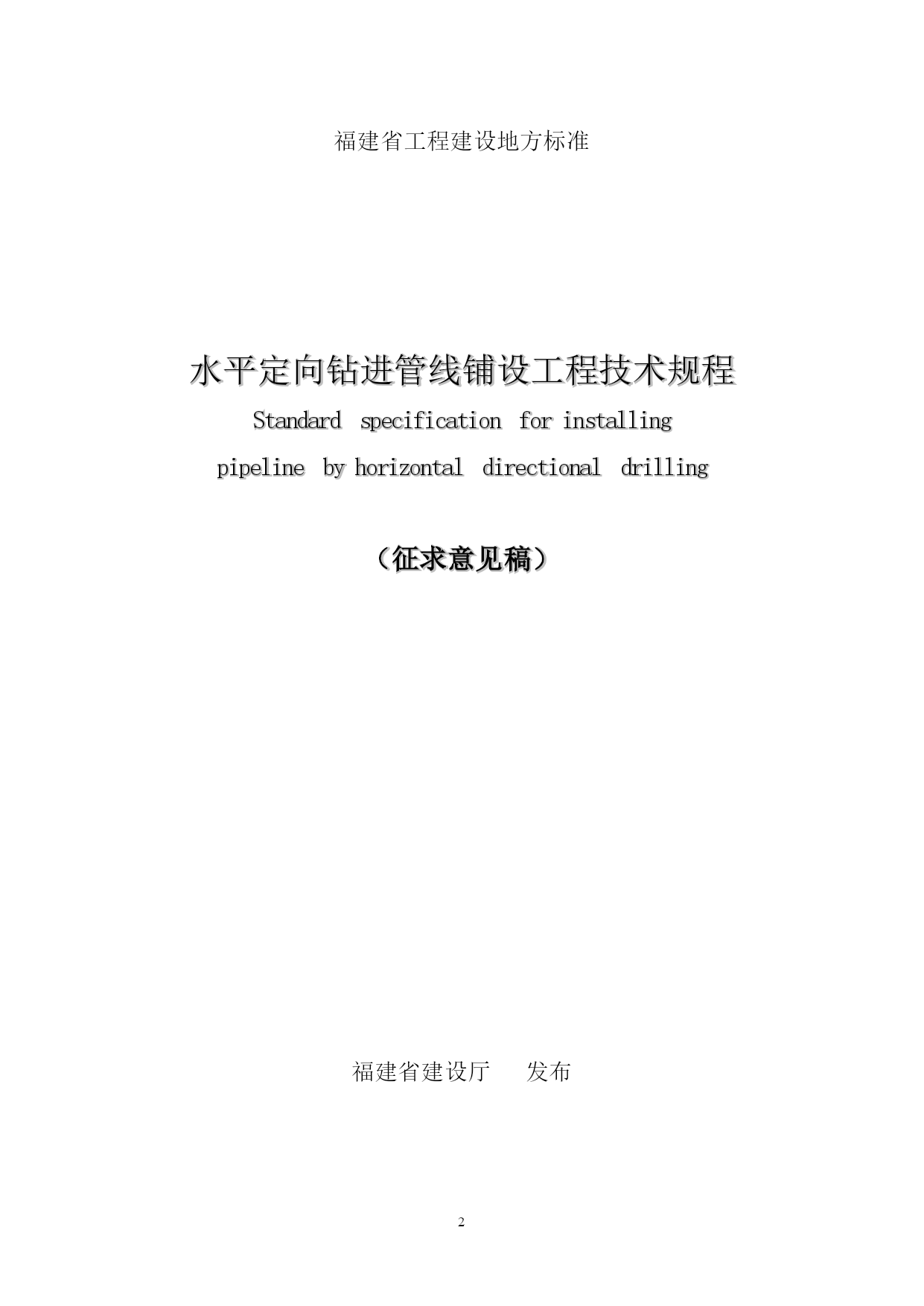

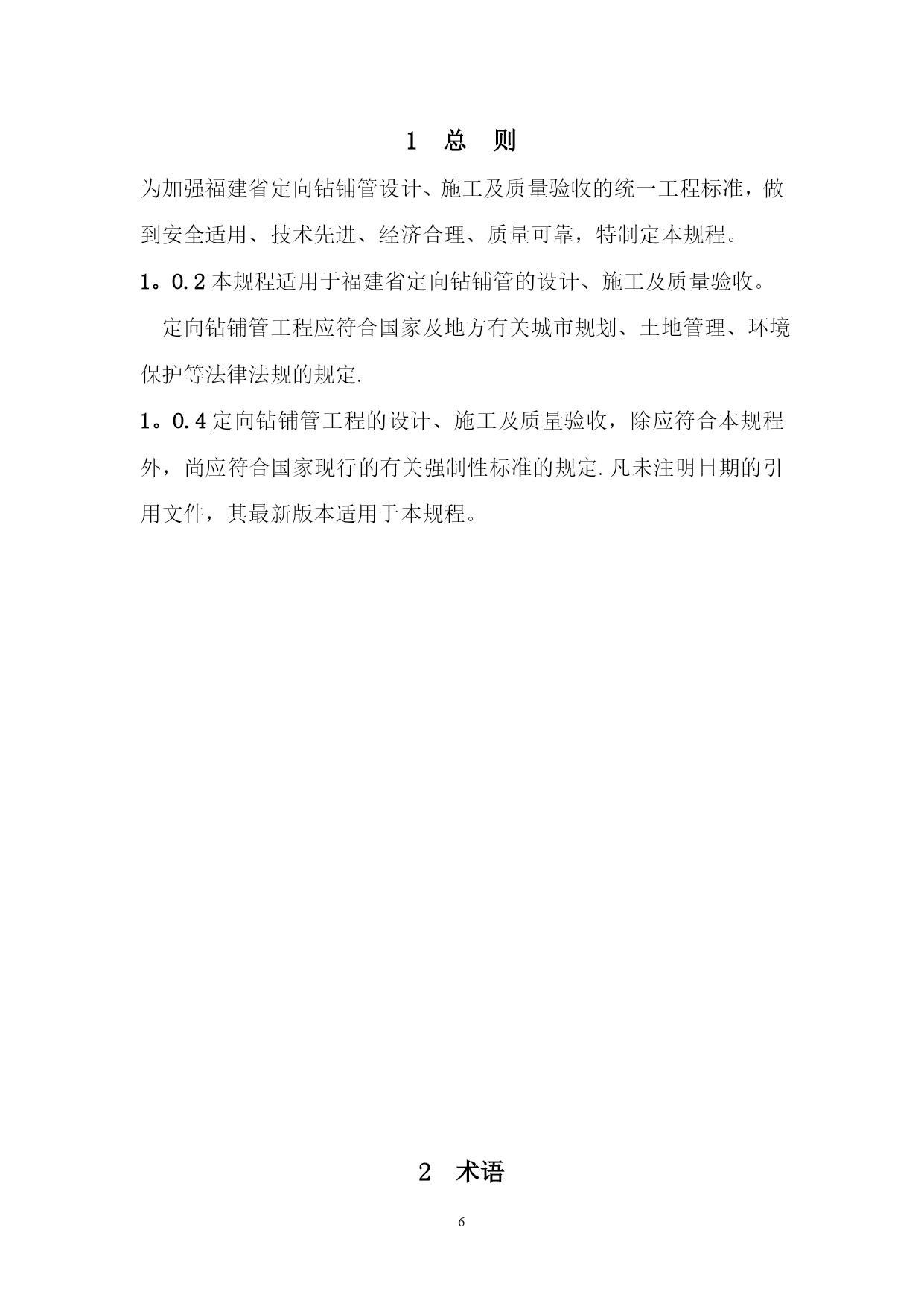

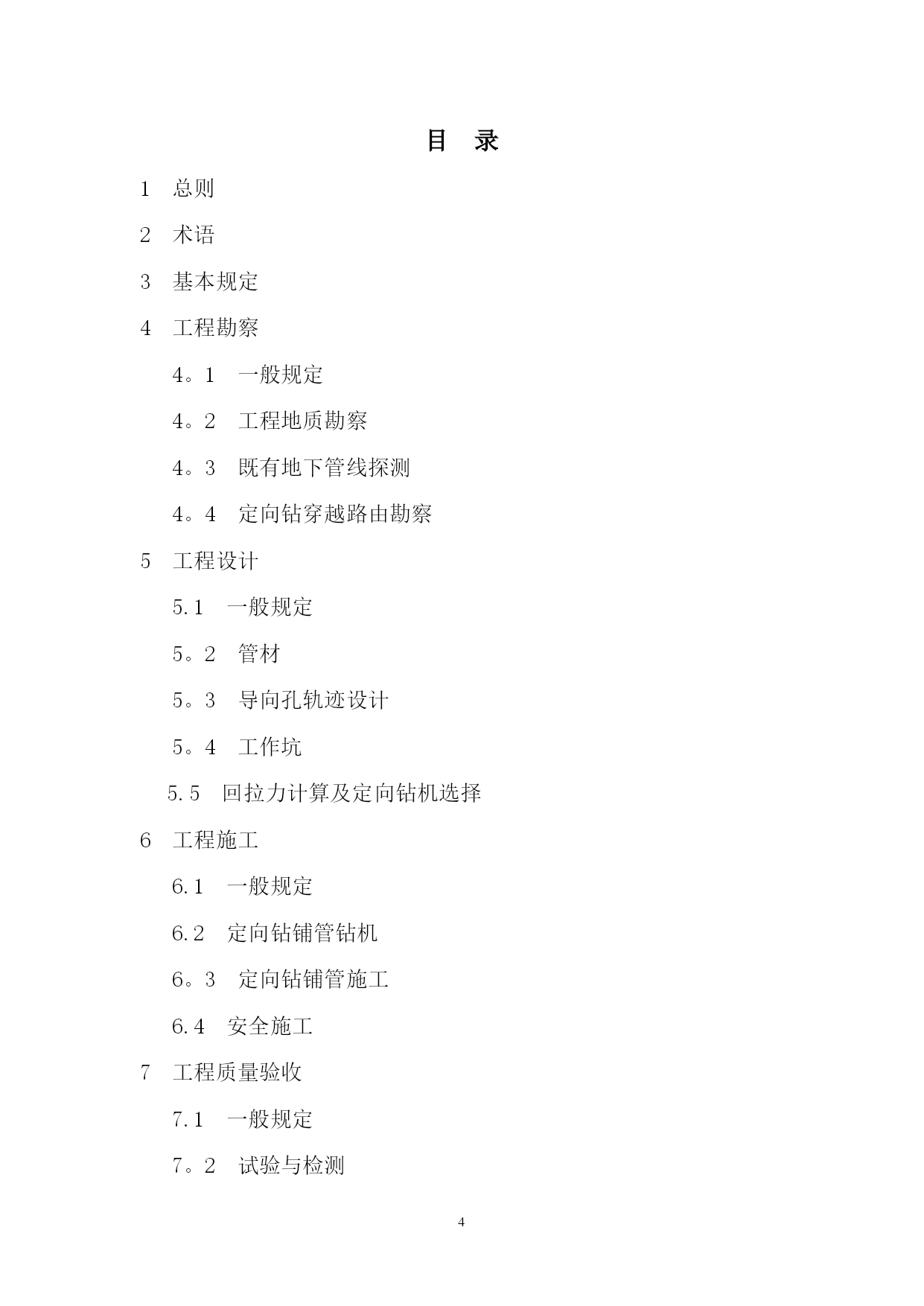

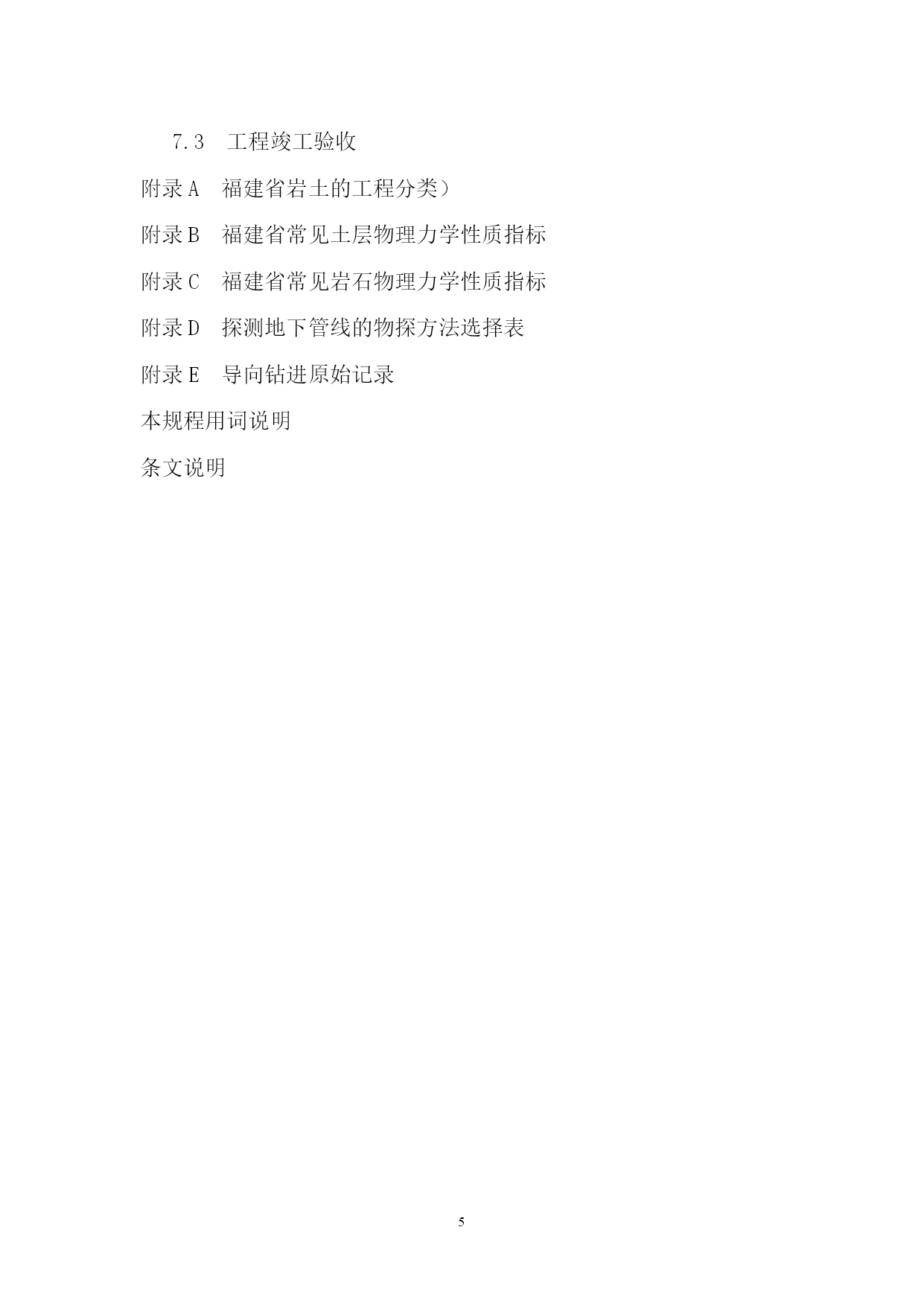

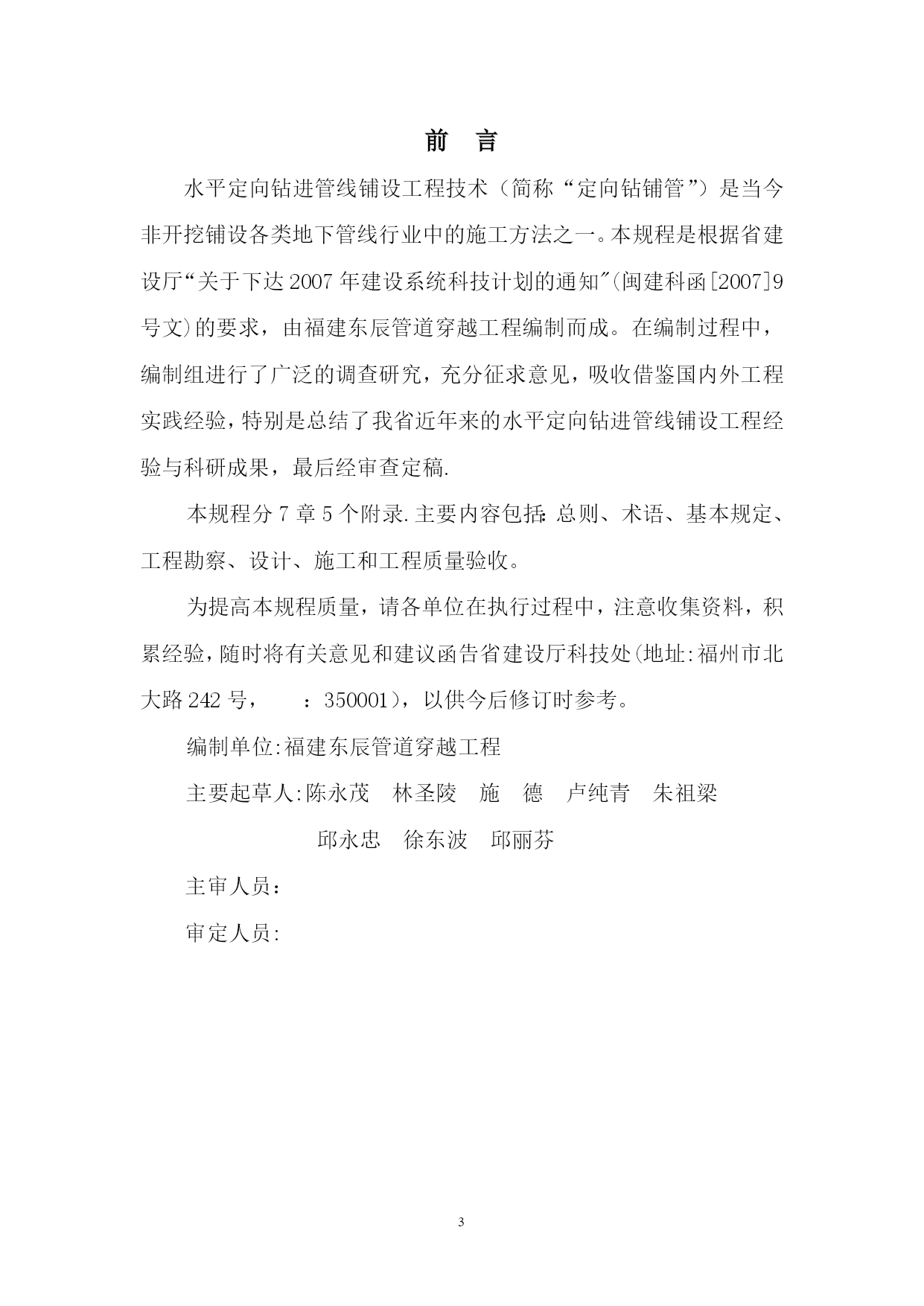

水平定向钻施工技术规程【实用文档】doc文档可直接使用可编辑，欢迎下载福建省工程建设地方标准水平定向钻进管线铺设工程技术规程Standardspecificationforinstallingpipelinebyhorizontaldirectionaldrilling（征求意见稿）福建省建设厅发布前言水平定向钻进管线铺设工程技术（简称“定向钻铺管”）是当今非开挖铺设各类地下管线行业中的施工方法之一。本规程是根据省建设厅“关于下达2007年建设系统科技计划的通知"(闽建科函[2007]9号文)的要求，由福建东辰管道穿越工程编制而成。在编制过程中，编制组进行了广泛的调查研究，充分征求意见，吸收借鉴国内外工程实践经验，特别是总结了我省近年来的水平定向钻进管线铺设工程经验与科研成果，最后经审查定稿.本规程分7章5个附录.主要内容包括：总则、术语、基本规定、工程勘察、设计、施工和工程质量验收。为提高本规程质量，请各单位在执行过程中，注意收集资料，积累经验，随时将有关意见和建议函告省建设厅科技处(地址:福州市北大路242号，：350001），以供今后修订时参考。编制单位:福建东辰管道穿越工程主要起草人:陈永茂林圣陵施德卢纯青朱祖梁邱永忠徐东波邱丽芬主审人员：审定人员:目录1总则2术语3基本规定4工程勘察4。1一般规定4。2工程地质勘察4。3既有地下管线探测4。4定向钻穿越路由勘察5工程设计5.1一般规定5。2管材5。3导向孔轨迹设计5。4工作坑5.5回拉力计算及定向钻机选择6工程施工6.1一般规定6.2定向钻铺管钻机6。3定向钻铺管施工6.4安全施工7工程质量验收7.1一般规定7。2试验与检测7.3工程竣工验收附录A福建省岩土的工程分类）附录B福建省常见土层物理力学性质指标附录C福建省常见岩石物理力学性质指标附录D探测地下管线的物探方法选择表附录E导向钻进原始记录本规程用词说明条文说明1总则为加强福建省定向钻铺管设计、施工及质量验收的统一工程标准，做到安全适用、技术先进、经济合理、质量可靠，特制定本规程。1。0.2本规程适用于福建省定向钻铺管的设计、施工及质量验收。定向钻铺管工程应符合国家及地方有关城市规划、土地管理、环境保护等法律法规的规定.1。0.4定向钻铺管工程的设计、施工及质量验收，除应符合本规程外，尚应符合国家现行的有关强制性标准的规定.凡未注明日期的引用文件，其最新版本适用于本规程。2术语2.0。1非开挖技术TrenchlessTechnology在不开挖地表的条件下或以最小的地表开挖工作量进行各种中小直径地下管线铺设、更换、修复和定位的施工技术.2.0。2水平定向钻孔HorizontalDirectionalDrilling利用水平定向钻机以可控钻孔轨迹的施工方法，在不同地层和深度进行钻进,通过导向系统使钻头沿着设计方向（轨迹)钻进并到达设计位置出口。2。0.3起始工作坑EntryShaft/Pit为水平定向钻进施工导向孔、扩孔钻进及拉管就位存储、回收泥浆和确定起始入口位置而开挖的工作坑。2.0。4出口工作坑ExitShaft/Pit为回收、储存水平定向钻进施工中排出的泥浆和确定出口位置而开挖的工作坑。2。0.5穿越Crossing在地表下避开障碍物进行非开挖铺设管线。钻井泥浆DrillingMud指水和膨润土或聚合物的混合物，有时还需加入某些处理剂主要用于钻进施工中的冷却、润滑钻具、护壁和悬浮携带岩屑。导向孔PilotHole利用水平定向钻机，沿设计轨迹施工完成的初始钻孔。2。0.8导向孔轨迹PilotPath导向孔钻进时，导向钻头移动路线的变化位置。2。0.9入、出土角Entry/ExitAngle在水平定向钻进，施工过程中钻头进入地层或从地层钻出时,钻杆柱与水平面的夹角。2.0。10顶角PitchAngle钻孔轴线在给定点的切线与通过该点与水平面之间的夹角.2。0。11方位角AzimuthAngle钻孔轴线在水平面上的投影或钻孔轴线在给定点上的切线在水平面上的投影与正北方向之间的夹角。2.0。12导向系统/定位仪Locator/WalkoverSystem提供方位角、顶角及导向孔施工状态等参数的系统。扩孔ReamingBore为达到与水平定向钻进管线铺设相适应的孔径，用回扩钻头扩大孔径的施工过程.2。0。14回拉PullBack生产管通过钻杆从钻孔的出土点一侧，沿扩孔后的孔洞，回拉至钻杆入土点一侧的施工过程，亦称拉管就位。生产管ProductPipe
