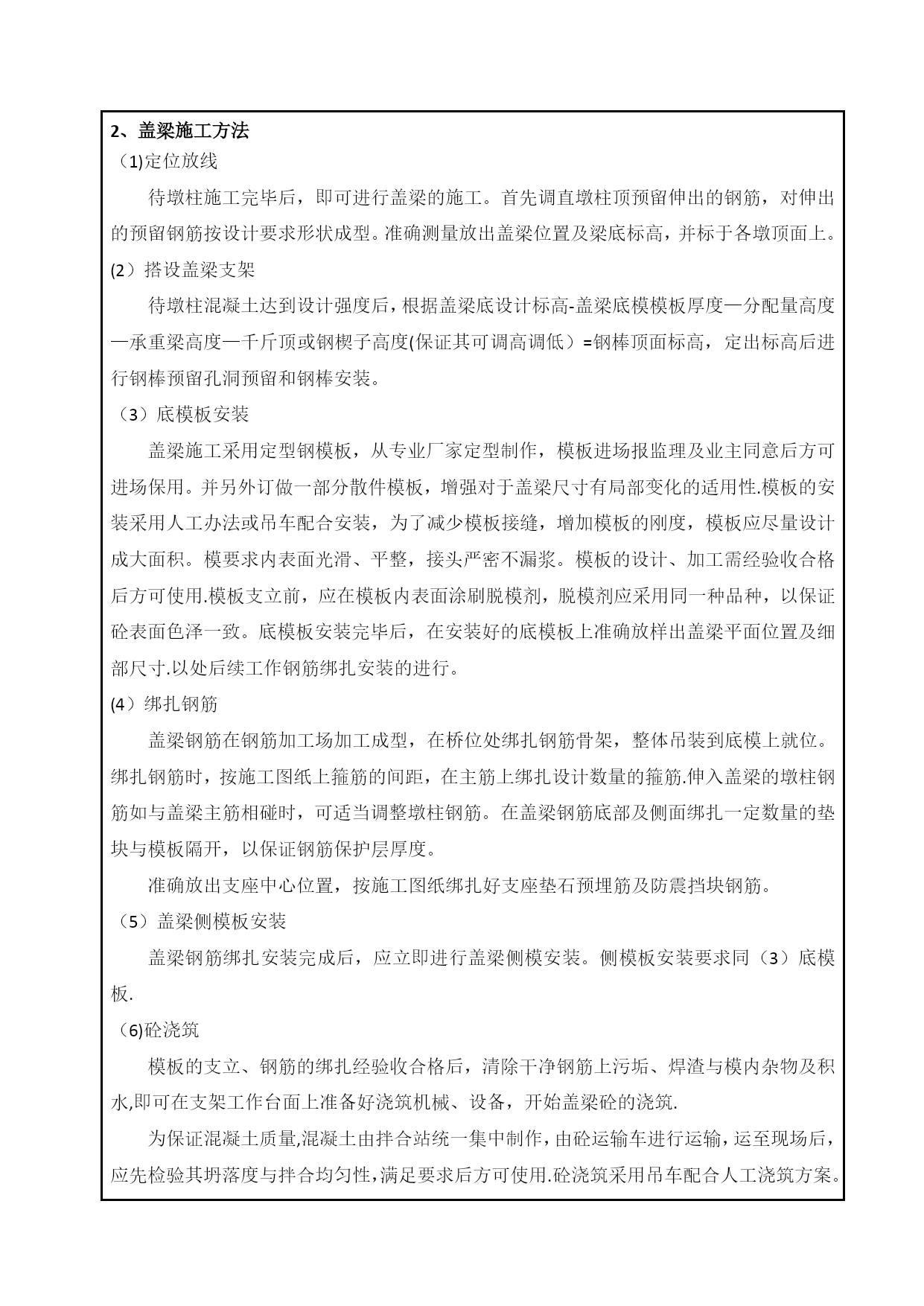

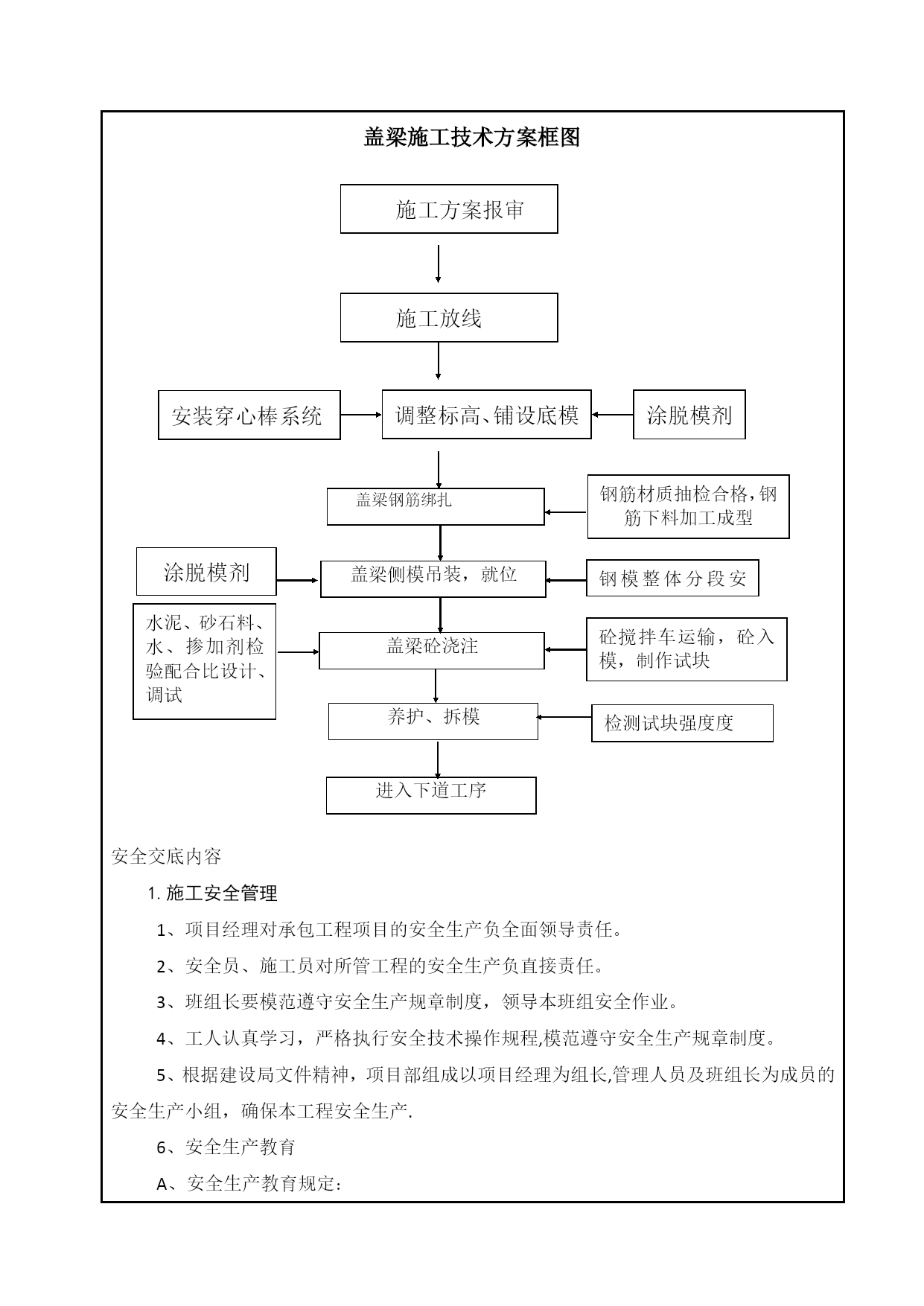

矩形墩盖梁施工技术交底【实用文档】doc文档可直接使用可编辑，欢迎下载技术(安全）交底记录施工单位：中国中铁一局合同号：TJ—7标监理单位:沈阳公路工程监理编号:ZK--□□□□□□□-□□□单位工程桥梁工程分项工程双柱式墩盖梁施工内容双柱式墩盖梁施工技术、安全交底交底依据：湖北高路鄂西高速公路《标准化建设实施细则》《湖北恩来恩黔高速公路一期土建工程七标施工图》《公路桥涵施工技术规范》实施手册、公路桥涵施工技术规范、公路工程施工工艺标准技术交底内容：一﹑本交底使用范围：狮子岩大桥、生基坪大桥、朝阳寺1#桥、朝阳寺2#桥所有矩形墩盖梁二、准备工作1、施工场地平整：清除表面石头及杂物,并进行平整场地的准备，确保施工现场平整有序.2、盖梁模板进行并清理，钢筋加工制作。3、水电设施配备齐全，各种机械设备进厂并保证各种设备运转良好。4、测量放样,由测量队用全站仪准确放样，并请监理复核。三、施工方案1、盖梁施工技术方案（后附框图）本合同段内所有矩形墩盖梁均采用穿心棒法进行施工.穿心棒法是在墩身施工时在距墩顶0.8m两侧各0.5m的位置用PVC管预留两个钢棒位置,钢棒直径140mm,长度视墩身横断面宽度而定：矩形实心墩钢棒长3。5m;矩形空心墩钢棒长5m。墩身施工时起重设备配合人工安装穿心棒，穿心棒与墩身横断面长度方向垂直。在钢棒上紧靠墩身位置放置4块U型钢垫墩，垫墩上设置千斤顶或钢楔子用于精调标高，同时方便盖梁底模拆除.在千斤顶或钢楔子上设置2根35a#工字钢作为承重梁，为防止工字钢侧翻,承重梁之间用4根16mm拉杆穿过工字钢腹板对拉。承重梁上按间距30cm布置12＃工字钢作为分配梁，分配量与承重梁之间固定牢固，分配梁上铺设盖梁底模进行施工。该技术克服了支架法施工工期长,占用大量支架成本高的缺点，材料周转率高，大大降低了工程成本。其施工工艺流程是:预留穿心棒孔洞→安装穿心棒→安装千斤顶或钢楔子→安装承重梁→安装分配量→按设计要求通过千斤顶和钢楔子调整分配量标高→铺设钢底模→绑扎盖梁钢筋→支立侧模板→浇筑盖梁混凝土、养护至拆模强度→拆除盖梁侧模→拆除盖梁底模和穿心棒支撑系统→封堵穿心棒预留孔洞2、盖梁施工方法（1)定位放线待墩柱施工完毕后，即可进行盖梁的施工。首先调直墩柱顶预留伸出的钢筋，对伸出的预留钢筋按设计要求形状成型。准确测量放出盖梁位置及梁底标高，并标于各墩顶面上。(2）搭设盖梁支架待墩柱混凝土达到设计强度后，根据盖梁底设计标高-盖梁底模模板厚度—分配量高度—承重梁高度—千斤顶或钢楔子高度(保证其可调高调低）=钢棒顶面标高，定出标高后进行钢棒预留孔洞预留和钢棒安装。（3）底模板安装盖梁施工采用定型钢模板，从专业厂家定型制作，模板进场报监理及业主同意后方可进场保用。并另外订做一部分散件模板，增强对于盖梁尺寸有局部变化的适用性.模板的安装采用人工办法或吊车配合安装，为了减少模板接缝，增加模板的刚度，模板应尽量设计成大面积。模要求内表面光滑、平整，接头严密不漏浆。模板的设计、加工需经验收合格后方可使用.模板支立前，应在模板内表面涂刷脱模剂，脱模剂应采用同一种品种，以保证砼表面色泽一致。底模板安装完毕后，在安装好的底模板上准确放样出盖梁平面位置及细部尺寸.以处后续工作钢筋绑扎安装的进行。(4）绑扎钢筋盖梁钢筋在钢筋加工场加工成型，在桥位处绑扎钢筋骨架，整体吊装到底模上就位。绑扎钢筋时，按施工图纸上箍筋的间距，在主筋上绑扎设计数量的箍筋.伸入盖梁的墩柱钢筋如与盖梁主筋相碰时，可适当调整墩柱钢筋。在盖梁钢筋底部及侧面绑扎一定数量的垫块与模板隔开，以保证钢筋保护层厚度。准确放出支座中心位置，按施工图纸绑扎好支座垫石预埋筋及防震挡块钢筋。（5）盖梁侧模板安装盖梁钢筋绑扎安装完成后，应立即进行盖梁侧模安装。侧模板安装要求同（3）底模板.（6)砼浇筑模板的支立、钢筋的绑扎经验收合格后，清除干净钢筋上污垢、焊渣与模内杂物及积水,即可在支架工作台面上准备好浇筑机械、设备，开始盖梁砼的浇筑.为保证混凝土质量,混凝土由拌合站统一集中制作，由砼运输车进行运输，运至现场后，应先检验其坍落度与拌合均匀性，满足要求后方可使用.砼浇筑采用吊车配合人工浇筑方案。使用插入式震动棒振捣密实全部位砼，应特别注意密集钢筋部位砼的振捣密实，密实的标志是砼停止下沉，不再冒出气泡，表面呈现平坦、泛浆。震动棒振捣钢筋部位砼时，不得触动钢筋，且应与侧模保持5～10cm的距离。振捣新灌砼层时，应将震动头插入下层砼5cm左右，使两层结合成一体。每次振捣完毕应边振动边徐徐拔出震动棒,不得将棒斜拔或横拔，严禁在停振后把棒拔出，以免造成砼出现空洞。浇注砼时，应同时派人检查和测量支架与模板的支立情况，如有变形、移位或沉陷等现象应立即
