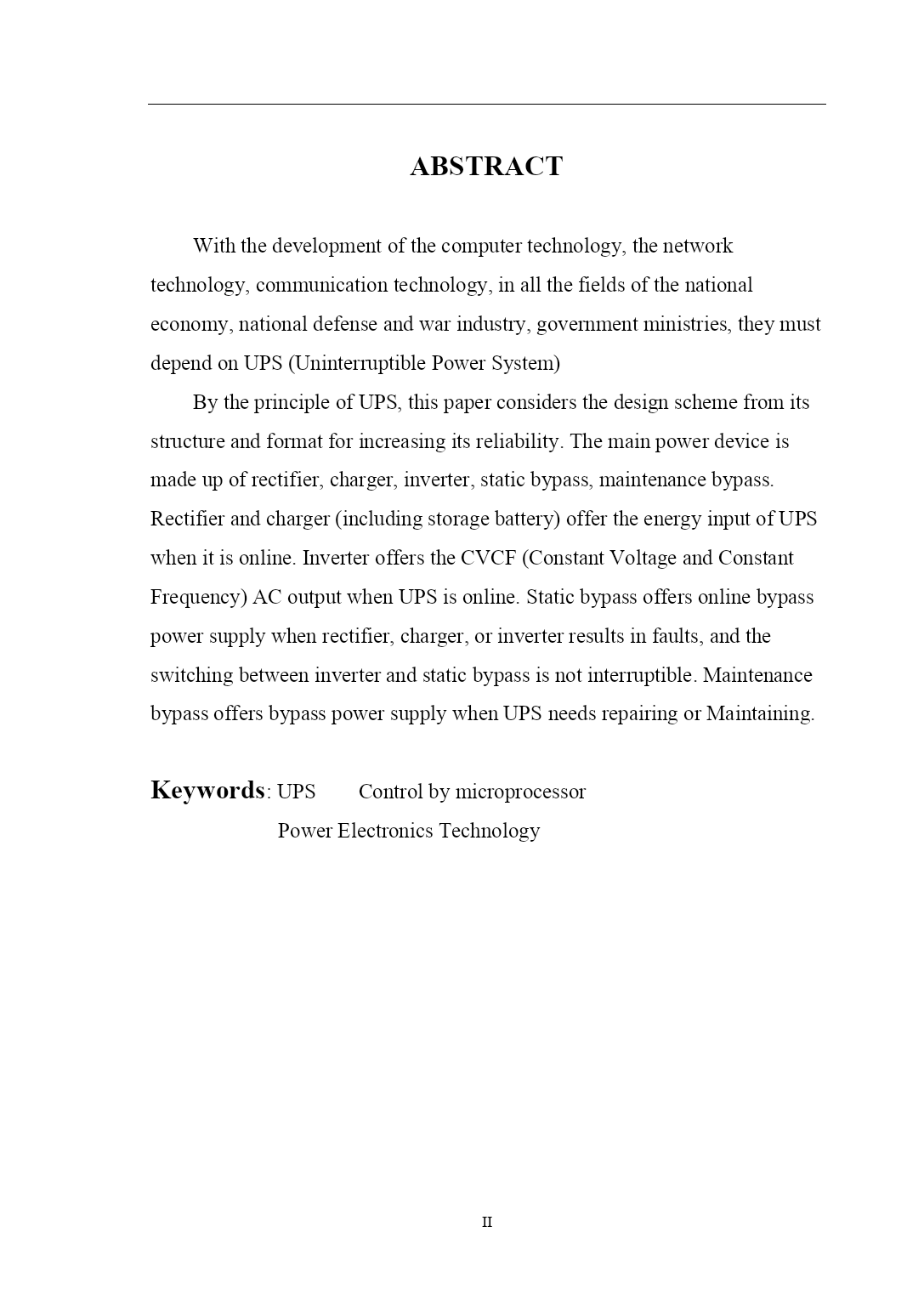

摘要随着计算机技术、网络技术、通信技术的发展，国民经济、国防军工、政府部门的各个领域要保障计算机信息网络系统的安全、可靠运行，就离不开UPS不间断电源，这已成为信息业界乃至各行各业的共识。根据UPS不间断供电的原理，本文以提高UPS的可靠性为基本点，从UPS电源装置的结构和形式来考虑其设计方案。整个UPS主电源装置由整流/充电器、逆变器、静态旁路、维修旁路等部分组成。整流/充电器(包括蓄电池)为UPS提供在线工作的能量输入；逆变器为UPS提供在线工作的高质量的稳压稳频的交流电输出；静态旁路为UPS在整流/充电器或者逆变器故障情况下提供旁路工作电源，逆变器供电和静态旁路供电之间可实现不间断供电切换；维修旁路为UPS定期检修或故障维修时提供旁路电源。关键词：不间断电源电子技术ABSTRACTWiththedevelopmentofthecomputertechnology,thenetworktechnology,communicationtechnology,inallthefieldsofthenationaleconomy,nationaldefenseandwarindustry,governmentministries,theymustdependonUPS(UninterruptiblePowerSystem)BytheprincipleofUPS,thispaperconsidersthedesignschemefromitsstructureandformatforincreasingitsreliability.Themainpowerdeviceismadeupofrectifier,charger,inverter,staticbypass,maintenancebypass.Rectifierandcharger(includingstoragebattery)offertheenergyinputofUPSwhenitisonline.InverterofferstheCVCF(ConstantVoltageandConstantFrequency)ACoutputwhenUPSisonline.Staticbypassoffersonlinebypasspowersupplywhenrectifier,charger,orinverterresultsinfaults,andtheswitchingbetweeninverterandstaticbypassisnotinterruptible.MaintenancebypassoffersbypasspowersupplywhenUPSneedsrepairingorMaintaining.Keywords:UPSControlbymicroprocessorPowerElectronicsTechnology目录第一章概述………………………………………………………………11.1UPS的发展…………………………………………………………11.1.1UPS的发展历程……………………………………………11.1.2UPS的发展前景……………………………………………31.2本课题研究的目的和意义………………………………………41.3本课题的任务和要求……………………………………………51.3.1本课题的任务………………………………………………51.3.2本课题的要求………………………………………………5第二章系统整体设计方案………………………………………………72.1UPS电源不间断供电的原理………………………………………72.1.1负载间断供电的原因………………………………………72.1.2不间断供电的原理…………………………………………72.2系统整体设计原理框图…………………………………………92.3整流/充电器设计方案……………………………………………92.4逆变器设计方案…………………………………………………102.5旁路电源设计方案………………………………………………11第三章整流/充电器的设计……………………………………………123.1整流/充电器主回路设计………………………………………123.1.1整流变压器的设计………………………………………133.1.2直流滤波电抗器和滤波电解电容的设计………………143.1.3主回路电路………………………………………………153.2整流/充电器控制设计…………………………………………163.2.1微处理器与16位单片机…………………………………163.2.2整流/充电器的微机控制系统…………………………
