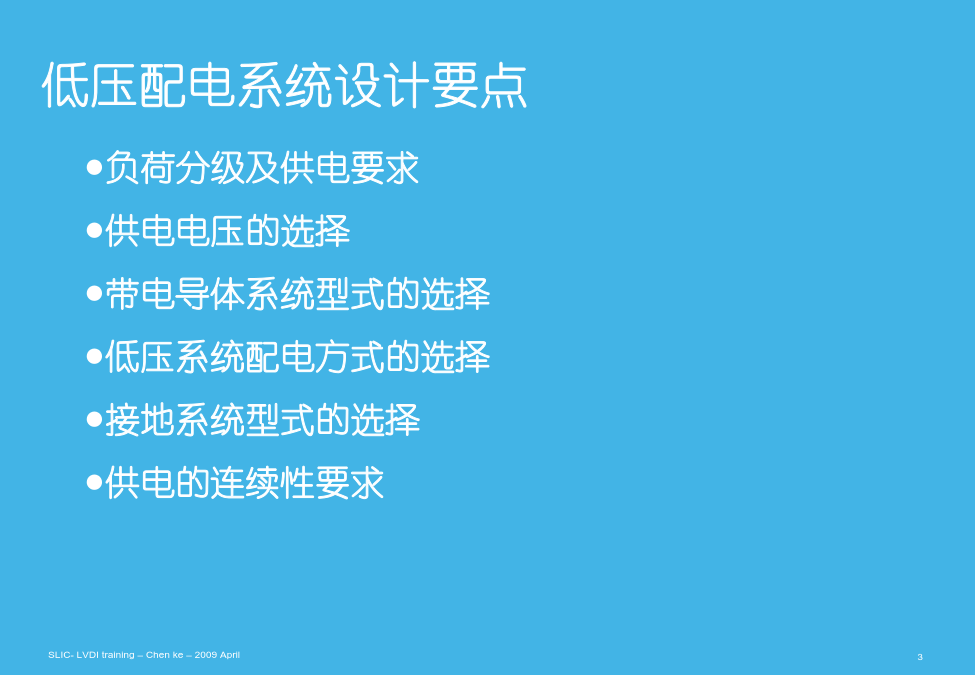

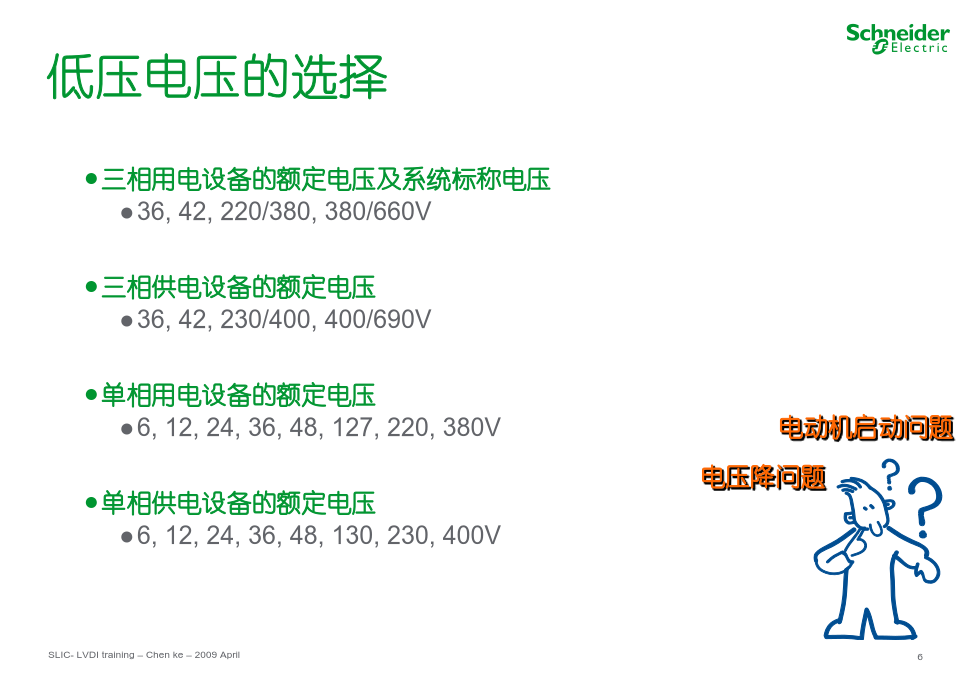

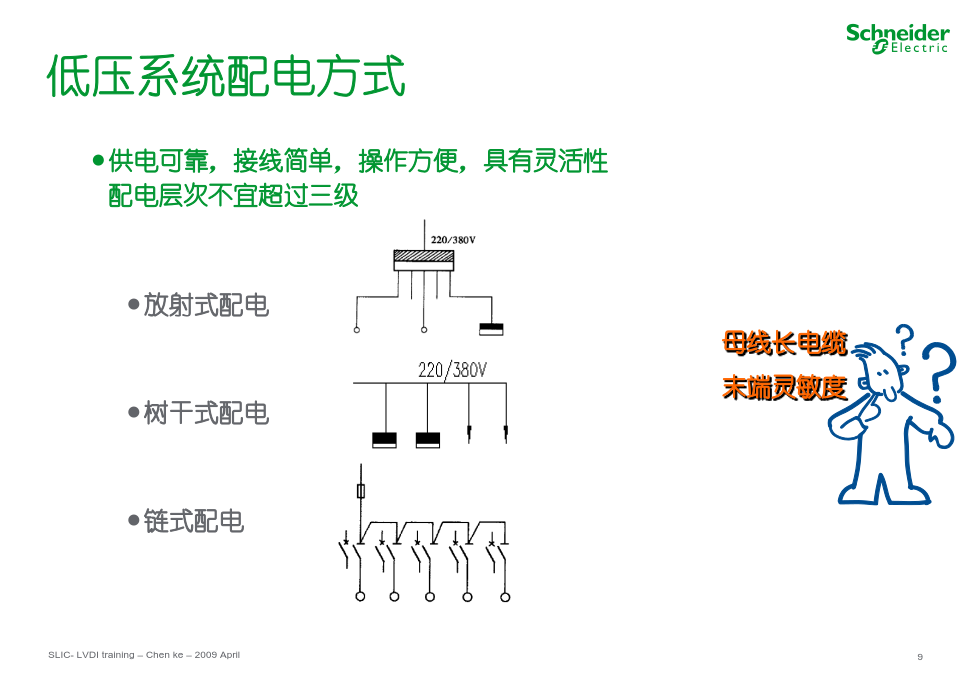

本次讲座重点第一章低压电气装置配电系统简介低压配电系统设计要点一级负荷中断供电将造成人身伤亡，或造成重大政治、经济损失的负荷应由两个独立电源供电特别重要负荷须增设应急电源二级负荷中断供电将造成较大政治、经济损失应由两回路供电，设两台变压器三级负荷不属于一、二级负荷者对供电无特殊要求蓄电池组、不间断电源(UPS)适用于允许断电时间毫秒级的负荷EPS应急电源适用于允许断电时间为0.25s以上的负荷带自投的独立专用供电线路适用于允许断电时间1.5s以上的负荷快速自起动发电机组适用于允许断电时间15s以上的供电三相用电设备的额定电压及系统标称电压36,42,220/380,380/660V三相供电设备的额定电压36,42,230/400,400/690V单相用电设备的额定电压6,12,24,36,48,127,220,380V单相供电设备的额定电压6,12,24,36,48,130,230,400V单相两线制两相三线制三相三线制三相四线制供电可靠，接线简单，操作方便，具有灵活性配电层次不宜超过三级放射式配电树干式配电链式配电典型的低压配电系统放射分支式配电简单放射式配电放射式与树干式混合配电根据IEC60364§312.2的定义接地系统型式的选择配电柜的型式配电柜的型式（续）形式1形式3a形式4a配电柜的标准母线槽的主要类型施耐德电气母线槽产品供电的连续性
