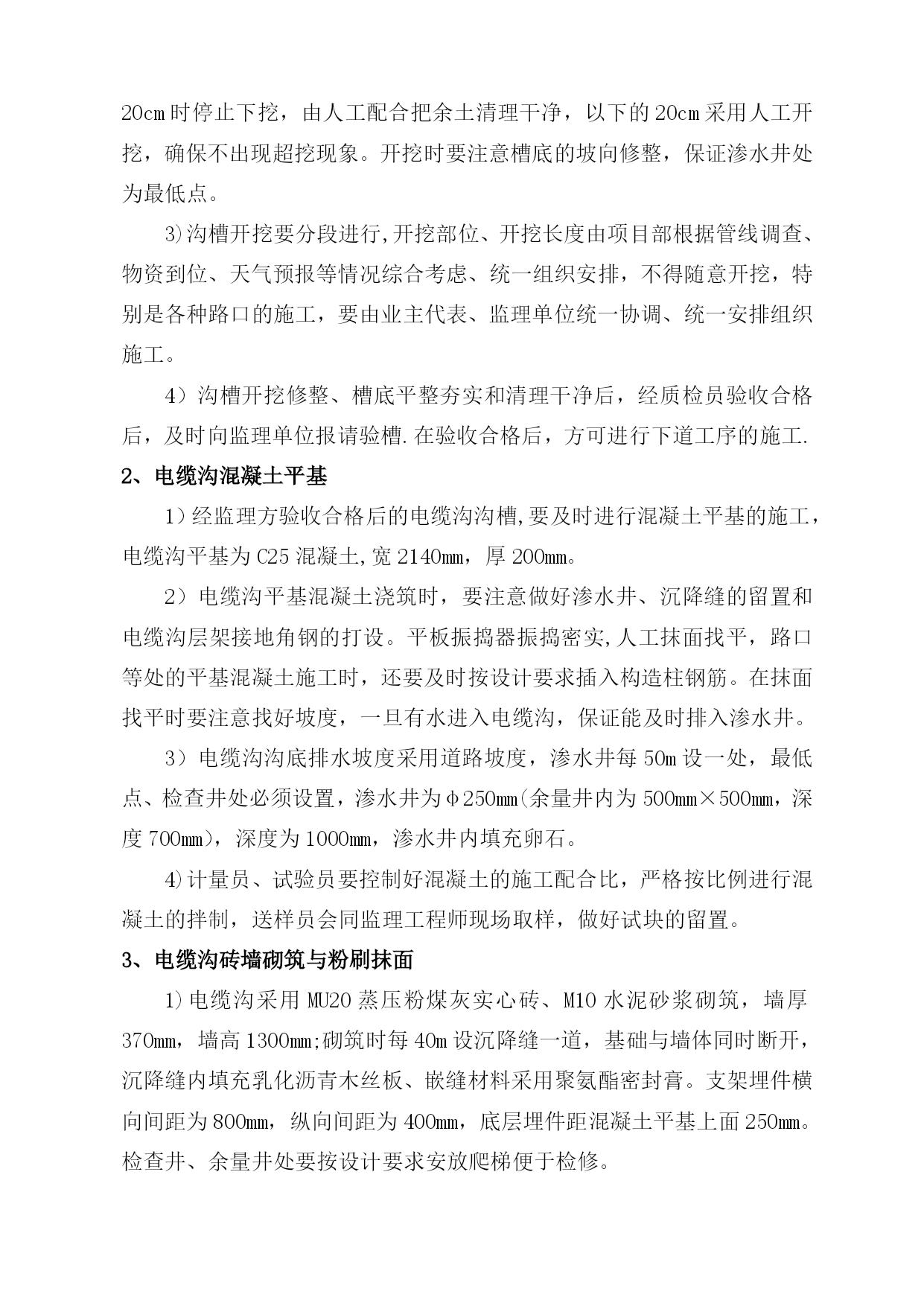

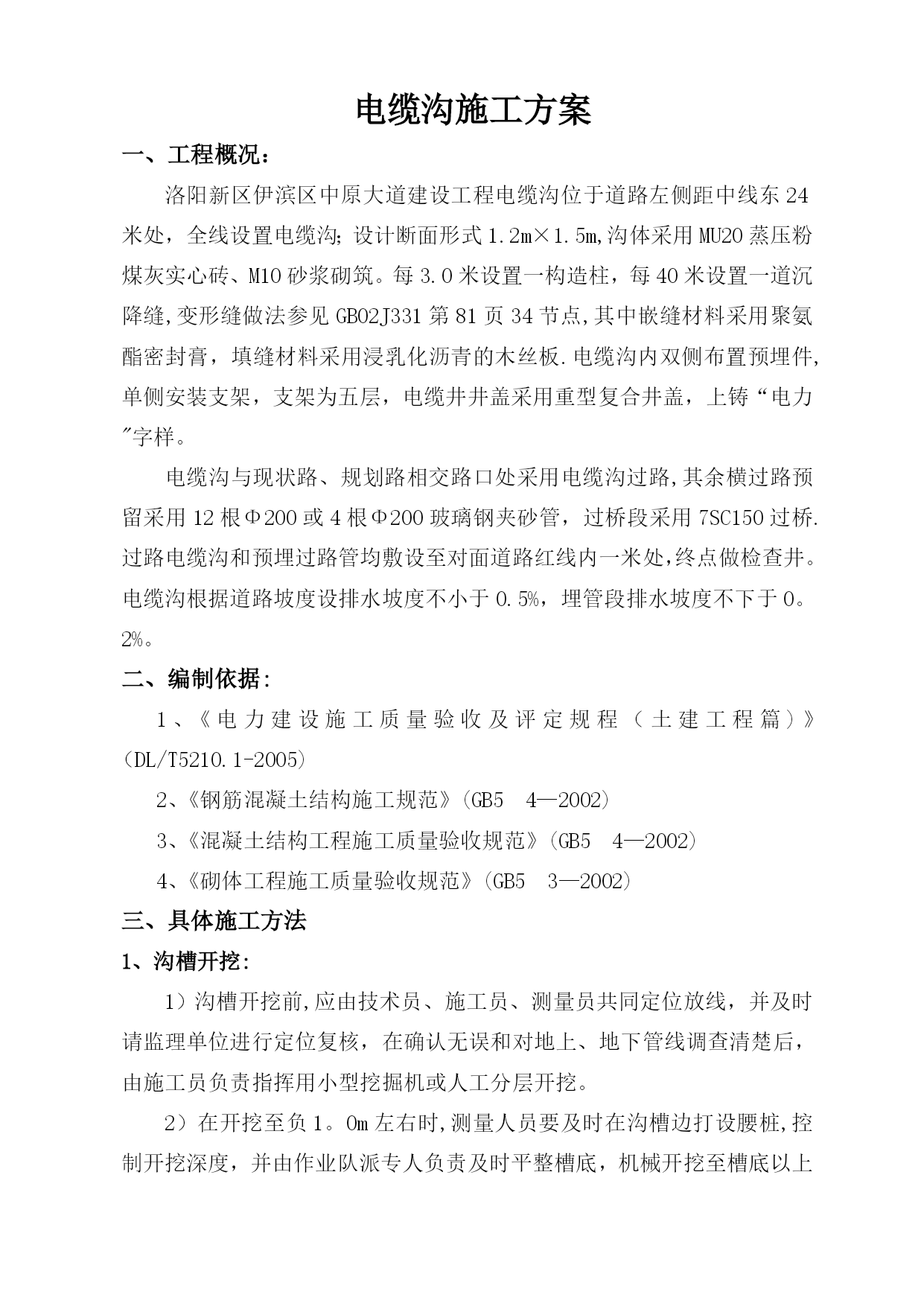

电缆沟施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载电缆沟施工方案审核:审定：电缆沟施工方案一、工程概况：洛阳新区伊滨区中原大道建设工程电缆沟位于道路左侧距中线东24米处，全线设置电缆沟；设计断面形式1.2m×1.5m,沟体采用MU20蒸压粉煤灰实心砖、M10砂浆砌筑。每3.0米设置一构造柱，每40米设置一道沉降缝,变形缝做法参见GB02J33134节点,其中嵌缝材料采用聚氨酯密封膏，填缝材料采用浸乳化沥青的木丝板.电缆沟内双侧布置预埋件,单侧安装支架，支架为五层，电缆井井盖采用重型复合井盖，上铸“电力"字样。电缆沟与现状路、规划路相交路口处采用电缆沟过路,其余横过路预留采用12根Φ200或4根Φ200玻璃钢夹砂管，过桥段采用7SC150过桥.过路电缆沟和预埋过路管均敷设至对面道路红线内一米处，终点做检查井。电缆沟根据道路坡度设排水坡度不小于0.5%，埋管段排水坡度不下于0。2%。编制依据:1、《电力建设施工质量验收及评定规程（土建工程篇)》（DL/T5210.1-2005)2、《钢筋混凝土结构施工规范》(GB54—2002)3、《混凝土结构工程施工质量验收规范》(GB54—2002)4、《砌体工程施工质量验收规范》(GB53—2002)三、具体施工方法1、沟槽开挖:1）沟槽开挖前,应由技术员、施工员、测量员共同定位放线，并及时请监理单位进行定位复核，在确认无误和对地上、地下管线调查清楚后，由施工员负责指挥用小型挖掘机或人工分层开挖。2）在开挖至负1。0m左右时,测量人员要及时在沟槽边打设腰桩,控制开挖深度，并由作业队派专人负责及时平整槽底，机械开挖至槽底以上20cm时停止下挖，由人工配合把余土清理干净，以下的20cm采用人工开挖，确保不出现超挖现象。开挖时要注意槽底的坡向修整，保证渗水井处为最低点。3)沟槽开挖要分段进行,开挖部位、开挖长度由项目部根据管线调查、物资到位、天气预报等情况综合考虑、统一组织安排，不得随意开挖，特别是各种路口的施工，要由业主代表、监理单位统一协调、统一安排组织施工。4）沟槽开挖修整、槽底平整夯实和清理干净后，经质检员验收合格后，及时向监理单位报请验槽.在验收合格后，方可进行下道工序的施工.2、电缆沟混凝土平基1）经监理方验收合格后的电缆沟沟槽,要及时进行混凝土平基的施工，电缆沟平基为C25混凝土,宽2140mm，厚200mm。2）电缆沟平基混凝土浇筑时，要注意做好渗水井、沉降缝的留置和电缆沟层架接地角钢的打设。平板振捣器振捣密实,人工抹面找平，路口等处的平基混凝土施工时，还要及时按设计要求插入构造柱钢筋。在抹面找平时要注意找好坡度，一旦有水进入电缆沟，保证能及时排入渗水井。3）电缆沟沟底排水坡度采用道路坡度，渗水井每50m设一处，最低点、检查井处必须设置，渗水井为φ250mm(余量井内为500mm×500mm，深度700mm），深度为1000mm，渗水井内填充卵石。4)计量员、试验员要控制好混凝土的施工配合比，严格按比例进行混凝土的拌制，送样员会同监理工程师现场取样，做好试块的留置。3、电缆沟砖墙砌筑与粉刷抹面1)电缆沟采用MU20蒸压粉煤灰实心砖、M10水泥砂浆砌筑，墙厚370mm，墙高1300mm;砌筑时每40m设沉降缝一道，基础与墙体同时断开，沉降缝内填充乳化沥青木丝板、嵌缝材料采用聚氨酯密封膏。支架埋件横向间距为800mm，纵向间距为400mm，底层埋件距混凝土平基上面250mm。检查井、余量井处要按设计要求安放爬梯便于检修。2）砌筑应满铺满挤，上下搭砌，水平灰缝厚度和竖向灰缝宽度为10mm，不得有竖向通缝；曲线段的竖向灰缝，其内侧灰缝宽度不小于5mm，外侧灰缝不大于13mm；墙体采用一丁一顺法砌筑，底皮与顶皮应用丁砖砌筑，砌筑时随手将挤出的砂浆刮平。以便粉刷和节约材料。3)埋件安装要准确竖向垂直、横向水平，间距留置准确，埋件露出墙面5mm,便于接地母线与接地引下线的焊接.电缆沟井盖要靠近中线一侧，支架靠近红线一侧安装.检查井处的爬梯采用复合材料爬梯。4）沟内壁采用1:2.5水泥砂浆抹面,抹面厚度20mm.墙面粉刷前，要将墙面的杂物清理干净,并洒水湿润，抹面分两道抹成，第一道抹成后刮平并使表面成粗糙状，第二道砂浆抹平后,分两次压实抹光。抹面砂浆终凝后，及时保湿养护，养护时间不少于14d，质量要求砂浆与基层及各层间结合紧密牢固,不得有空鼓及裂纹;抹面平整度不大于5mm;接茬平整，阴阳角清晰顺直。4、电缆沟层架与接地焊接1）电缆沟内双侧设置预埋铁，单侧采用镀锌支架,支架为五层。2）现场层架焊接应与沟壁紧贴,接地扁铁、接地角钢焊缝高度不小于5mm,电缆支架与预埋铁要求满
