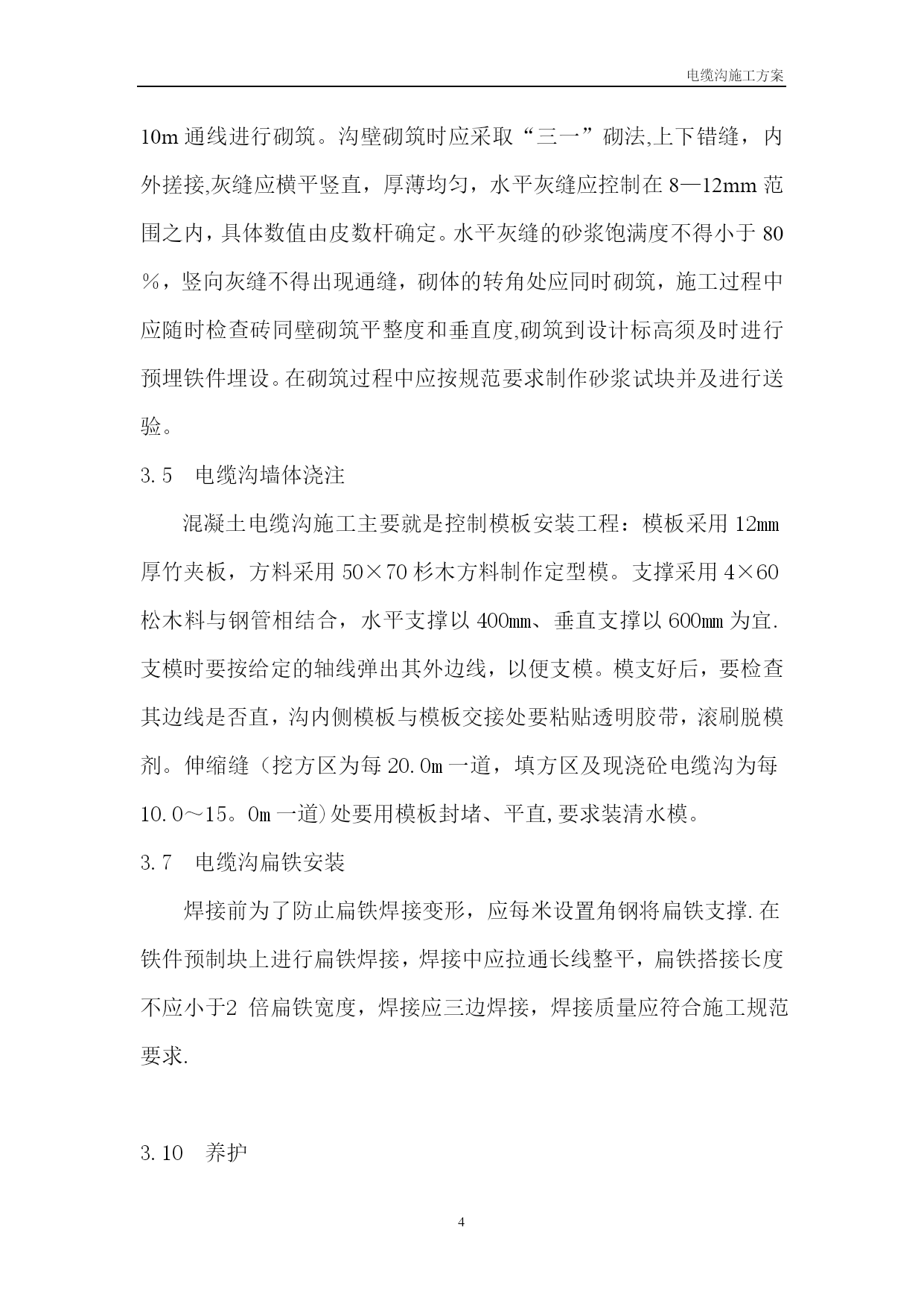

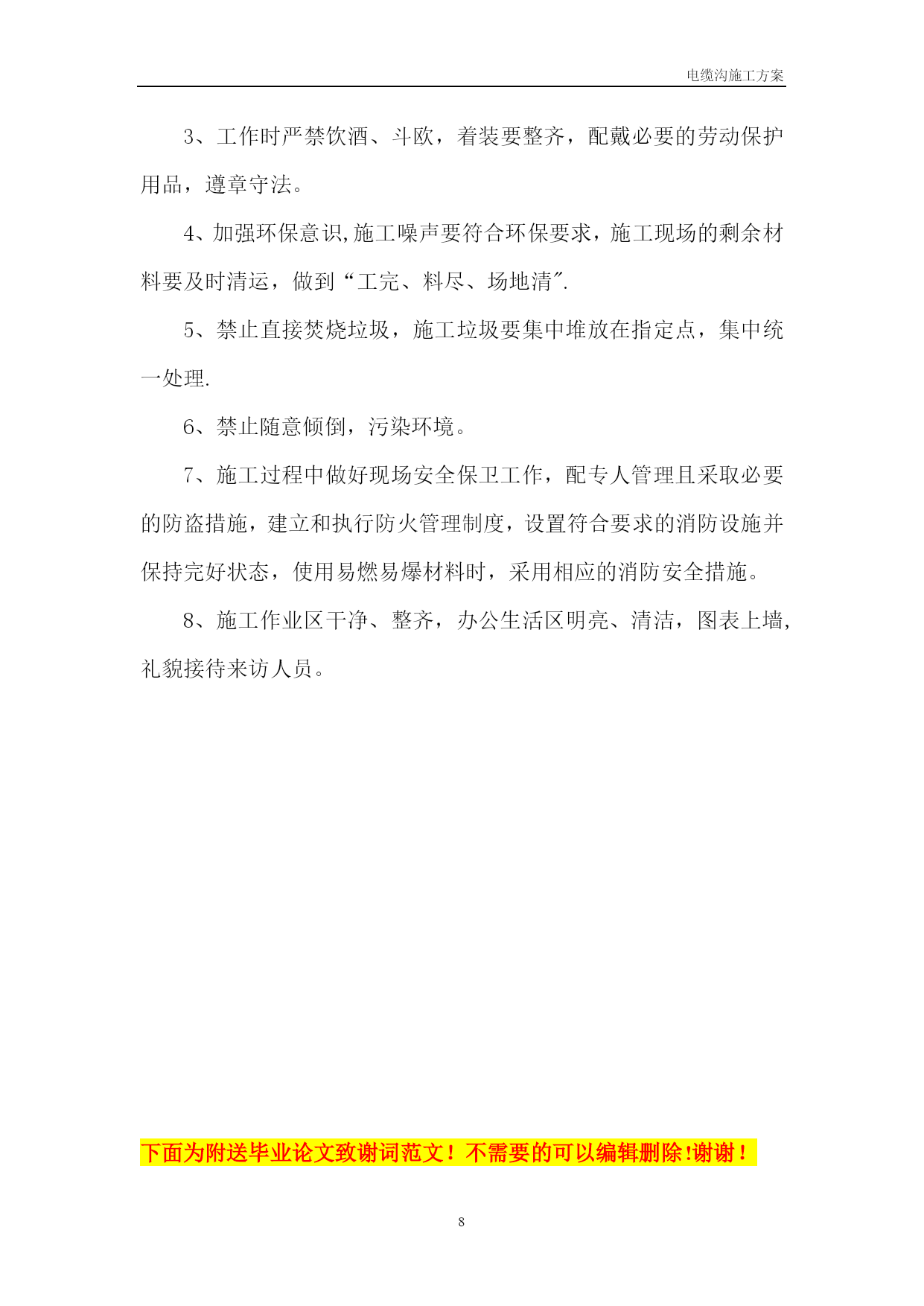

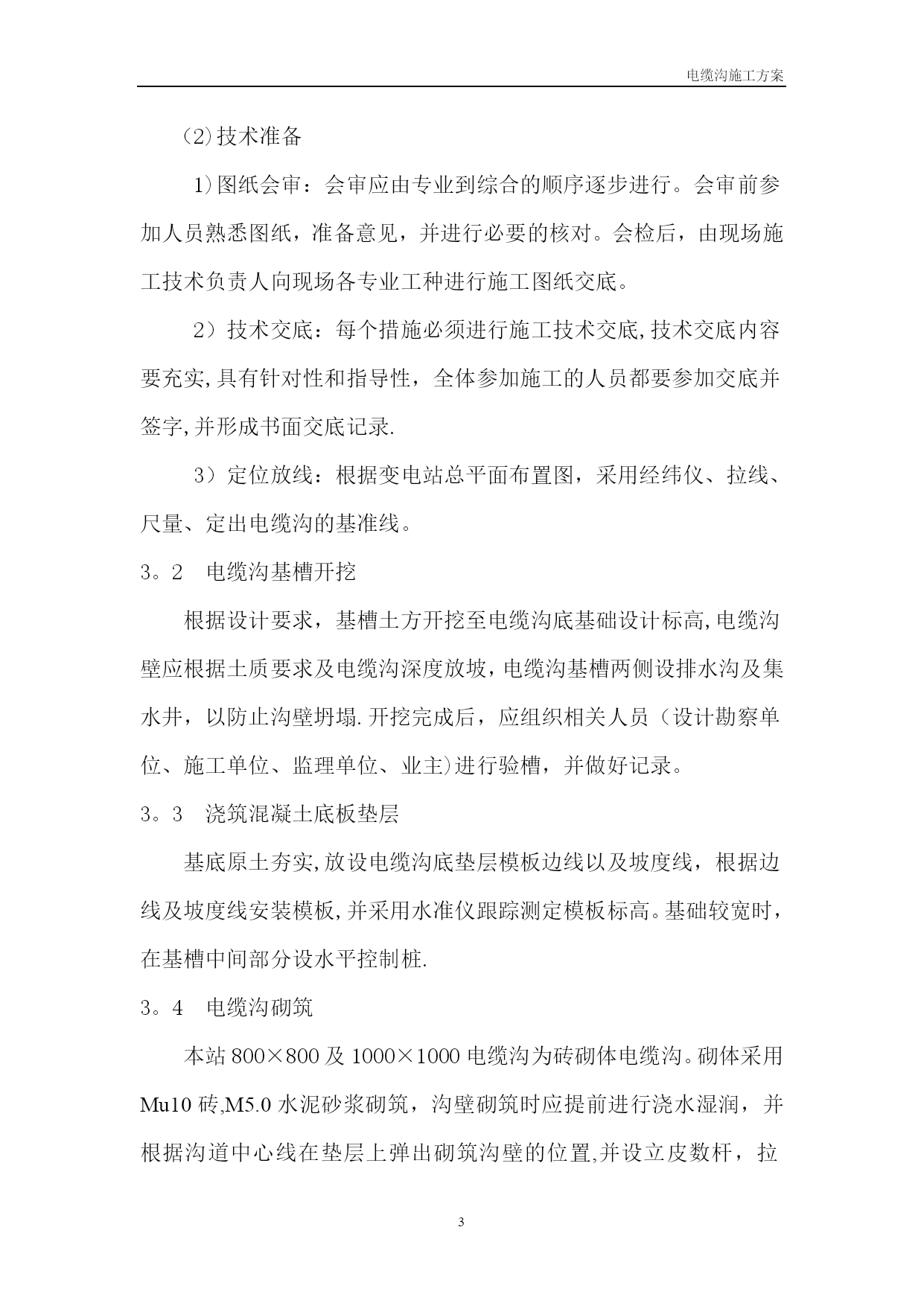

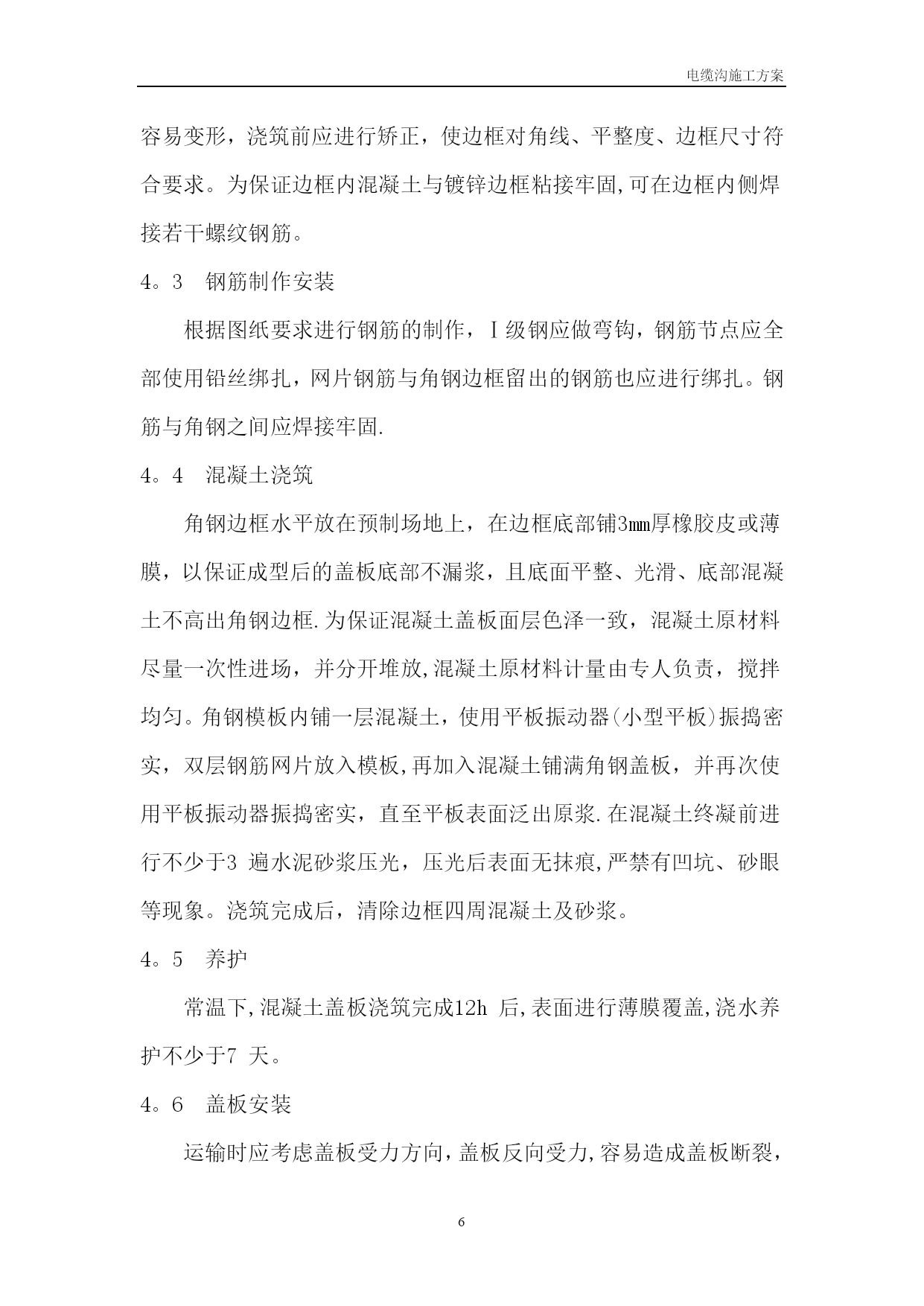

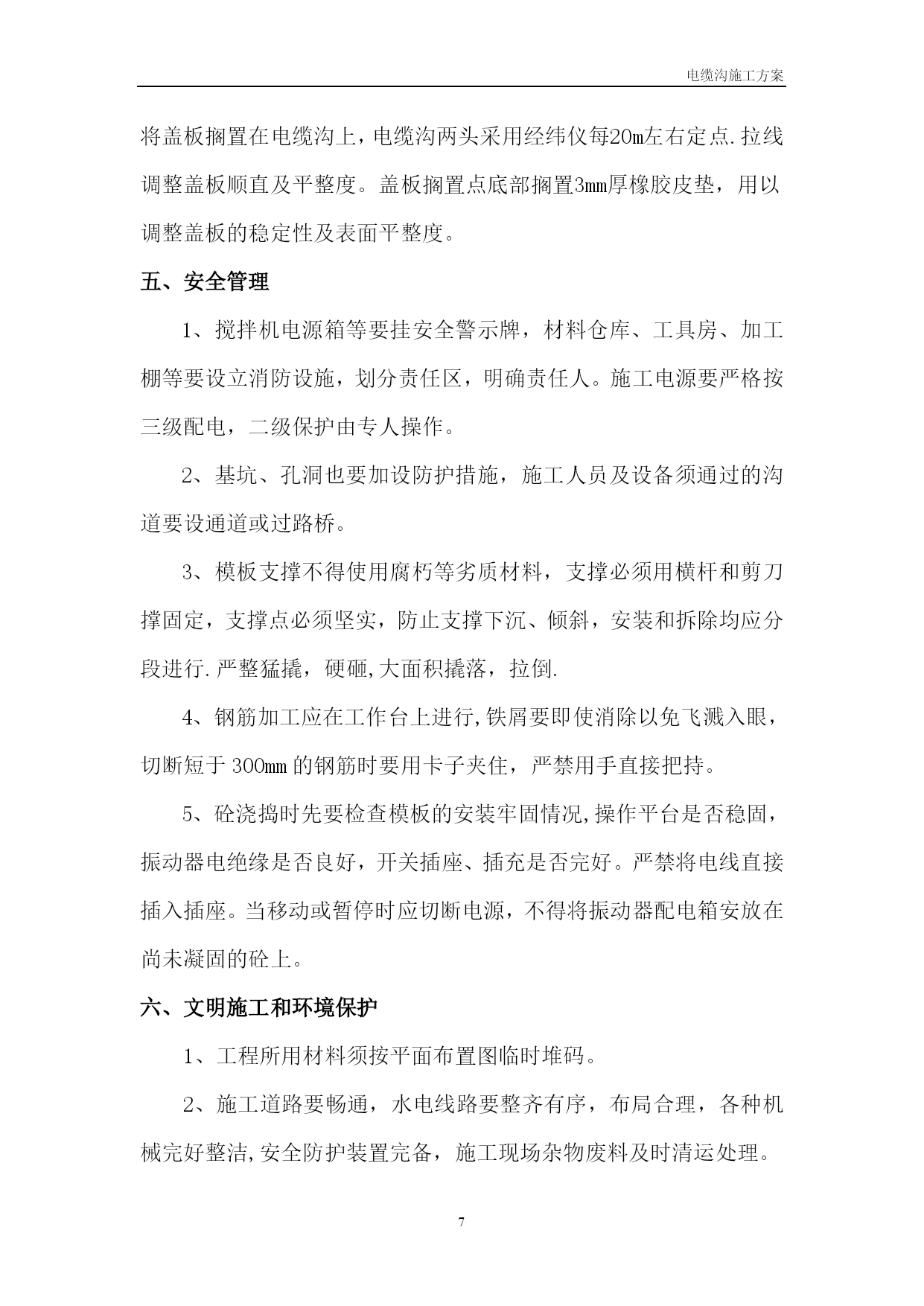

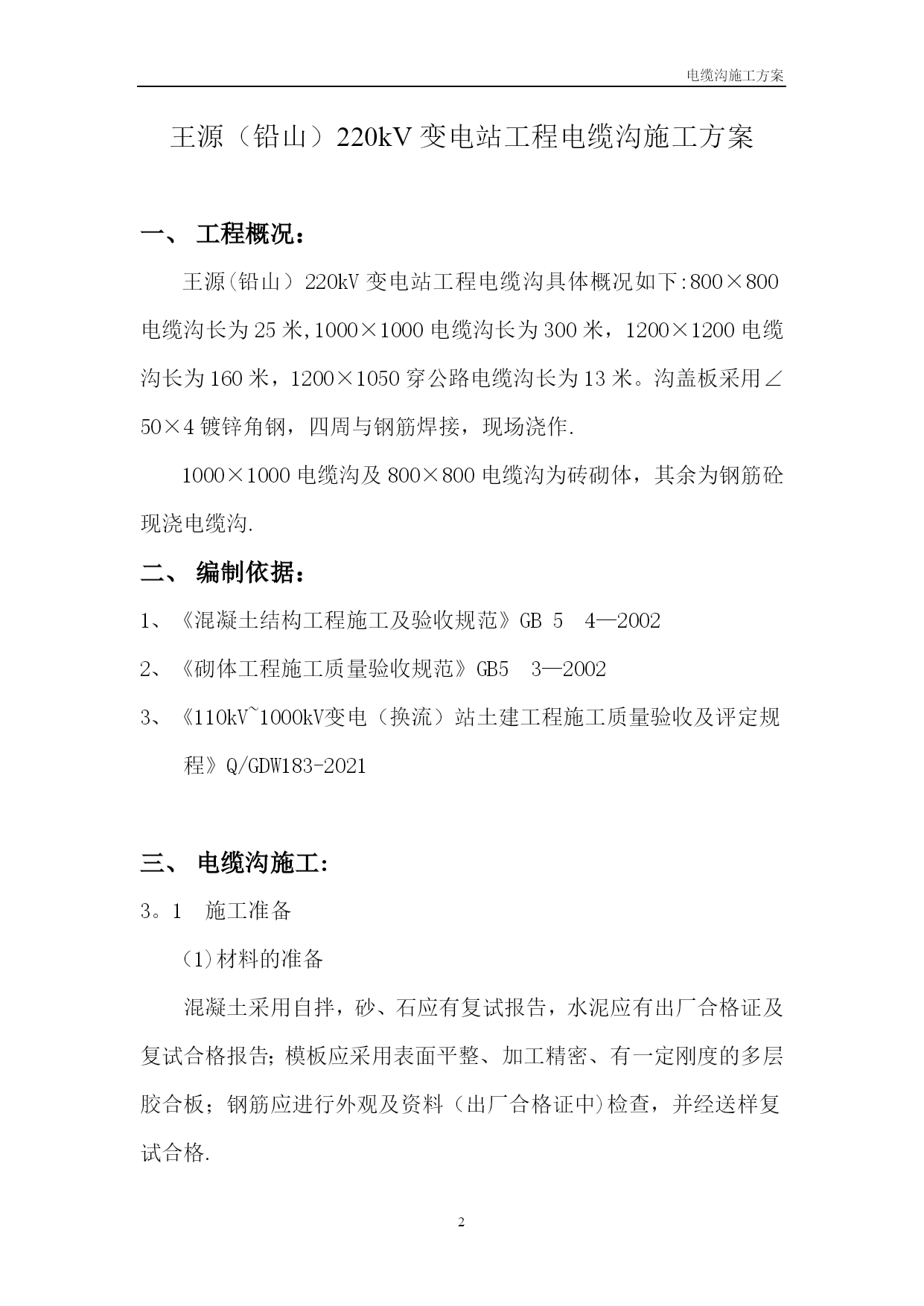

电缆沟施工方案网电缆沟施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载王源（铅山）220kV变电站工程电缆沟施工方案工程概况：王源(铅山）220kV变电站工程电缆沟具体概况如下:800×800电缆沟长为25米,1000×1000电缆沟长为300米，1200×1200电缆沟长为160米，1200×1050穿公路电缆沟长为13米。沟盖板采用∠50×4镀锌角钢，四周与钢筋焊接，现场浇作.1000×1000电缆沟及800×800电缆沟为砖砌体，其余为钢筋砼现浇电缆沟.编制依据：1、《混凝土结构工程施工及验收规范》GB54—20022、《砌体工程施工质量验收规范》GB53—20023、《110kV~1000kV变电（换流）站土建工程施工质量验收及评定规程》Q/GDW183-2021电缆沟施工:3。1施工准备（1)材料的准备混凝土采用自拌，砂、石应有复试报告，水泥应有出厂合格证及复试合格报告；模板应采用表面平整、加工精密、有一定刚度的多层胶合板；钢筋应进行外观及资料（出厂合格证中)检查，并经送样复试合格.（2)技术准备1)图纸会审：会审应由专业到综合的顺序逐步进行。会审前参加人员熟悉图纸，准备意见，并进行必要的核对。会检后，由现场施工技术负责人向现场各专业工种进行施工图纸交底。2）技术交底：每个措施必须进行施工技术交底,技术交底内容要充实,具有针对性和指导性，全体参加施工的人员都要参加交底并签字,并形成书面交底记录.3）定位放线：根据变电站总平面布置图，采用经纬仪、拉线、尺量、定出电缆沟的基准线。3。2电缆沟基槽开挖根据设计要求，基槽土方开挖至电缆沟底基础设计标高,电缆沟壁应根据土质要求及电缆沟深度放坡，电缆沟基槽两侧设排水沟及集水井，以防止沟壁坍塌.开挖完成后，应组织相关人员（设计勘察单位、施工单位、监理单位、业主)进行验槽，并做好记录。3。3浇筑混凝土底板垫层基底原土夯实,放设电缆沟底垫层模板边线以及坡度线，根据边线及坡度线安装模板,并采用水准仪跟踪测定模板标高。基础较宽时，在基槽中间部分设水平控制桩.3。4电缆沟砌筑本站800×800及1000×1000电缆沟为砖砌体电缆沟。砌体采用Mu10砖,M5.0水泥砂浆砌筑，沟壁砌筑时应提前进行浇水湿润，并根据沟道中心线在垫层上弹出砌筑沟壁的位置,并设立皮数杆，拉10m通线进行砌筑。沟壁砌筑时应采取“三一”砌法,上下错缝，内外搓接,灰缝应横平竖直，厚薄均匀，水平灰缝应控制在8—12mm范围之内，具体数值由皮数杆确定。水平灰缝的砂浆饱满度不得小于80％，竖向灰缝不得出现通缝，砌体的转角处应同时砌筑，施工过程中应随时检查砖同壁砌筑平整度和垂直度,砌筑到设计标高须及时进行预埋铁件埋设。在砌筑过程中应按规范要求制作砂浆试块并及进行送验。3.5电缆沟墙体浇注混凝土电缆沟施工主要就是控制模板安装工程：模板采用12mm厚竹夹板，方料采用50×70杉木方料制作定型模。支撑采用4×60松木料与钢管相结合，水平支撑以400mm、垂直支撑以600mm为宜.支模时要按给定的轴线弹出其外边线，以便支模。模支好后，要检查其边线是否直，沟内侧模板与模板交接处要粘贴透明胶带，滚刷脱模剂。伸缩缝（挖方区为每20.0m一道，填方区及现浇砼电缆沟为每10.0～15。0m一道)处要用模板封堵、平直,要求装清水模。3.7电缆沟扁铁安装焊接前为了防止扁铁焊接变形，应每米设置角钢将扁铁支撑.在铁件预制块上进行扁铁焊接，焊接中应拉通长线整平，扁铁搭接长度不应小于2倍扁铁宽度，焊接应三边焊接，焊接质量应符合施工规范要求.3.10养护电缆沟壁抹灰完成后，应进行覆盖浇水养护不少于7天。四、电缆沟盖板施工：4.1施工准备(1）材料准备：砂、石应有复试报告，水泥应有出厂合格证及复试报告；钢筋应进行外观及资料（质量证明书）检查，并经送样复试合格；角钢应有合格证，进场应进行外观检查，无变形翘曲现象，规格、型号、壁厚应达到设计要求。电焊条应有合格证，电焊工应有上岗证.（2）技术准备1）图纸会审.会审应由专业到综合的顺序逐步进行。会检前参加人员熟悉图纸，准备意见，并进行必要的核对。会审后,由现场施工技术负责人向现场各专业工种进行施工图纸交底。2）技术交底。每个措施必须进行施工技术交底,技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签字,并形成书面交底记录。4.2制作角铁边框根据边框放样尺寸，由专人进行角铁画线切割,角铁两头切割45°,角铁边框进行45°拼角焊接。焊接时可进行对称焊接,减少变形,角铁边框焊接时不可有过烧、咬边、夹渣等现象.焊接时为保证角铁边框尺寸一致、不变形.边框底部可设置平整钢板一块,在钢板上弹线，四周用角钢焊出角铁边框模型
