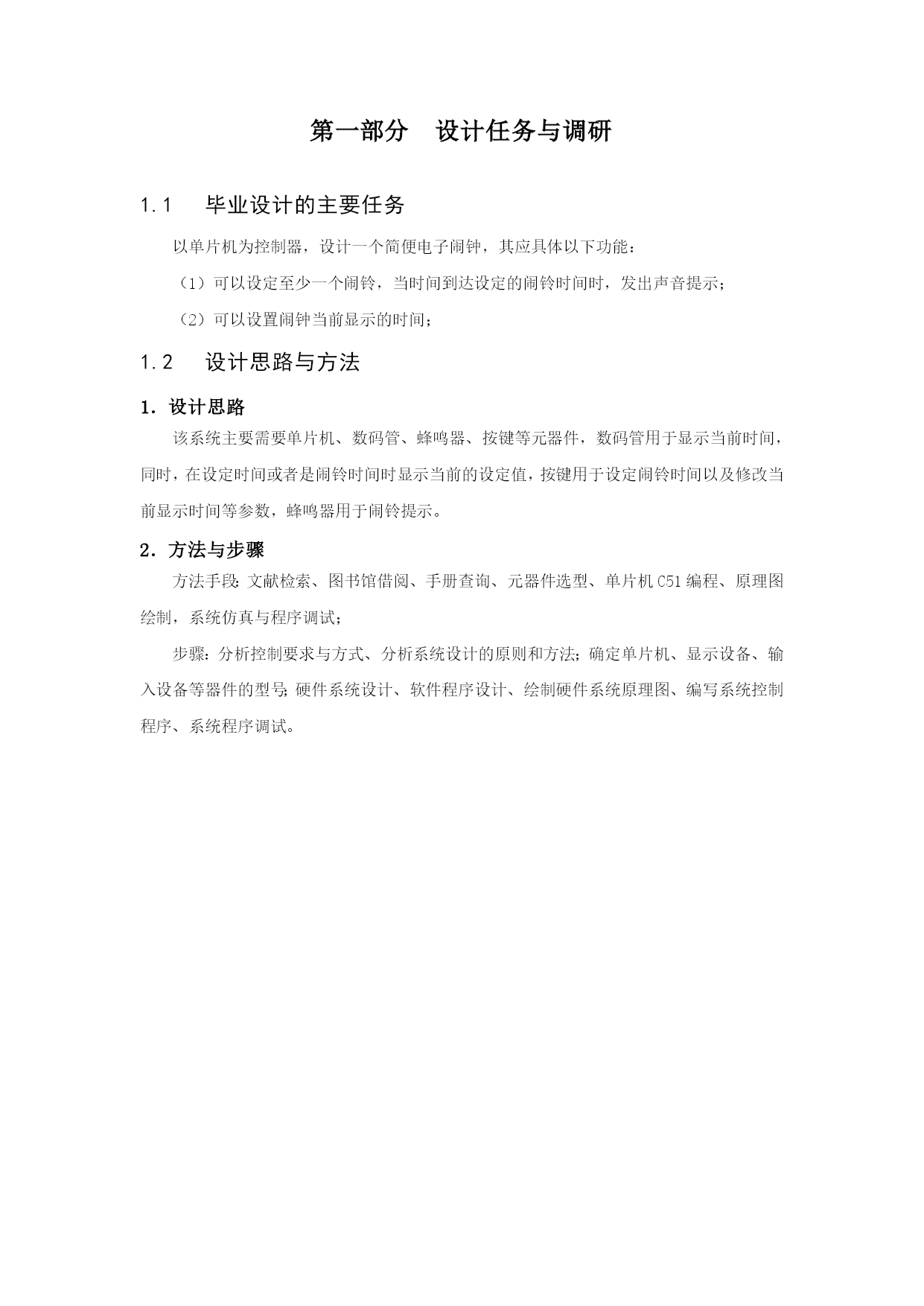

常州工学院学士学位论文毕业设计基于单片机的电子闹钟设计专业机电一体化技术班级姓名指导教师年月日目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc432584353"第一部分设计任务与调研PAGEREF_Toc432584353\h3HYPERLINK\l"_Toc432584354"1.1毕业设计的主要任务PAGEREF_Toc432584354\h3HYPERLINK\l"_Toc432584355"1.2设计思路与方法PAGEREF_Toc432584355\h3HYPERLINK\l"_Toc432584356"第二部分设计说明PAGEREF_Toc432584356\h4HYPERLINK\l"_Toc432584357"2.1主要元器件及设计方案选择PAGEREF_Toc432584357\h4HYPERLINK\l"_Toc432584358"2.2系统硬件设计PAGEREF_Toc432584358\h4HYPERLINK\l"_Toc432584359"2.3系统软件设计PAGEREF_Toc432584359\h6HYPERLINK\l"_Toc432584360"第三部分设计成果PAGEREF_Toc432584360\h7HYPERLINK\l"_Toc432584361"第四部分结束语PAGEREF_Toc432584361\h8HYPERLINK\l"_Toc432584362"第五部分致谢PAGEREF_Toc432584362\h9HYPERLINK\l"_Toc432584363"第六部分参考文献PAGEREF_Toc432584363\h10第一部分设计任务与调研毕业设计的主要任务以单片机为控制器，设计一个简便电子闹钟，其应具体以下功能：可以设定至少一个闹铃，当时间到达设定的闹铃时间时，发出声音提示；可以设置闹钟当前显示的时间；设计思路与方法设计思路该系统主要需要单片机、数码管、蜂鸣器、按键等元器件，数码管用于显示当前时间，同时，在设定时间或者是闹铃时间时显示当前的设定值，按键用于设定闹铃时间以及修改当前显示时间等参数，蜂鸣器用于闹铃提示。方法与步骤方法手段：文献检索、图书馆借阅、手册查询、元器件选型、单片机C51编程、原理图绘制，系统仿真与程序调试；步骤：分析控制要求与方式、分析系统设计的原则和方法；确定单片机、显示设备、输入设备等器件的型号；硬件系统设计、软件程序设计、绘制硬件系统原理图、编写系统控制程序、系统程序调试。第二部分设计说明2.1主要元器件及设计方案选择1.单片机选型本设计单片机选用AT89C52,AT89C52是一个低电压，高性能CMOS8位单片机，片内含8kbytes的可反复擦写的Flash只读程序存储器和256bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器和Flash存储单元，AT89C52单片机在电子行业中有着广泛的应用。2.按键方案选择方案一：4×4矩阵式键盘。如果选择此方案，那么在修改时钟或设置闹铃时间时就可以直接从键盘输入，方便、快捷，但程序较为复杂。方案二：独立式按键。如果设置过多按键，将会占用较多I/O口，而且会给布线带来不便，因此，此方案适用于按键较少的情况。如果选择此方案，由于按键较少，在修改时间或设置闹铃时间时就不能直接输入，只能通过加或减完成，稍为麻烦一些，但其程序简单。由于并不需要经常修改时间和设置闹铃时间，而且方案二的程序简单，按键少、成本低，因此，选择方案二。3.显示与闹铃方案根据任务书的要求，用数码管作为显示器。数码管的驱动电路简单，使用方便，同时在夜间查看时间不需要有光源，非常方便。其中采用74HC573做为数码管8位段码的锁存器。当达到设定的闹铃时间时必须有闹铃提示，闹铃方案为通过三极管放大后驱动蜂鸣器工作，再通过软件定时产生等时时间方波驱动蜂鸣器发出间断嘀声，这样就可以省去硬件振荡电路，降低成本。2.2系统硬件设计系统整体结构该系统主要由单片机、数码管、蜂鸣器、按键等组成，其整体结构如图1所示，数码管显示当前时间，同时，在设定时间或者是闹铃时间时显示当前的设定值，按键用于设定闹铃时间等参数。电源供电按键输入时间显示单片机位码驱动段码驱动蜂鸣器图1系统整体框图整体电路设计电子闹钟的电路如图2所示，P2用于
