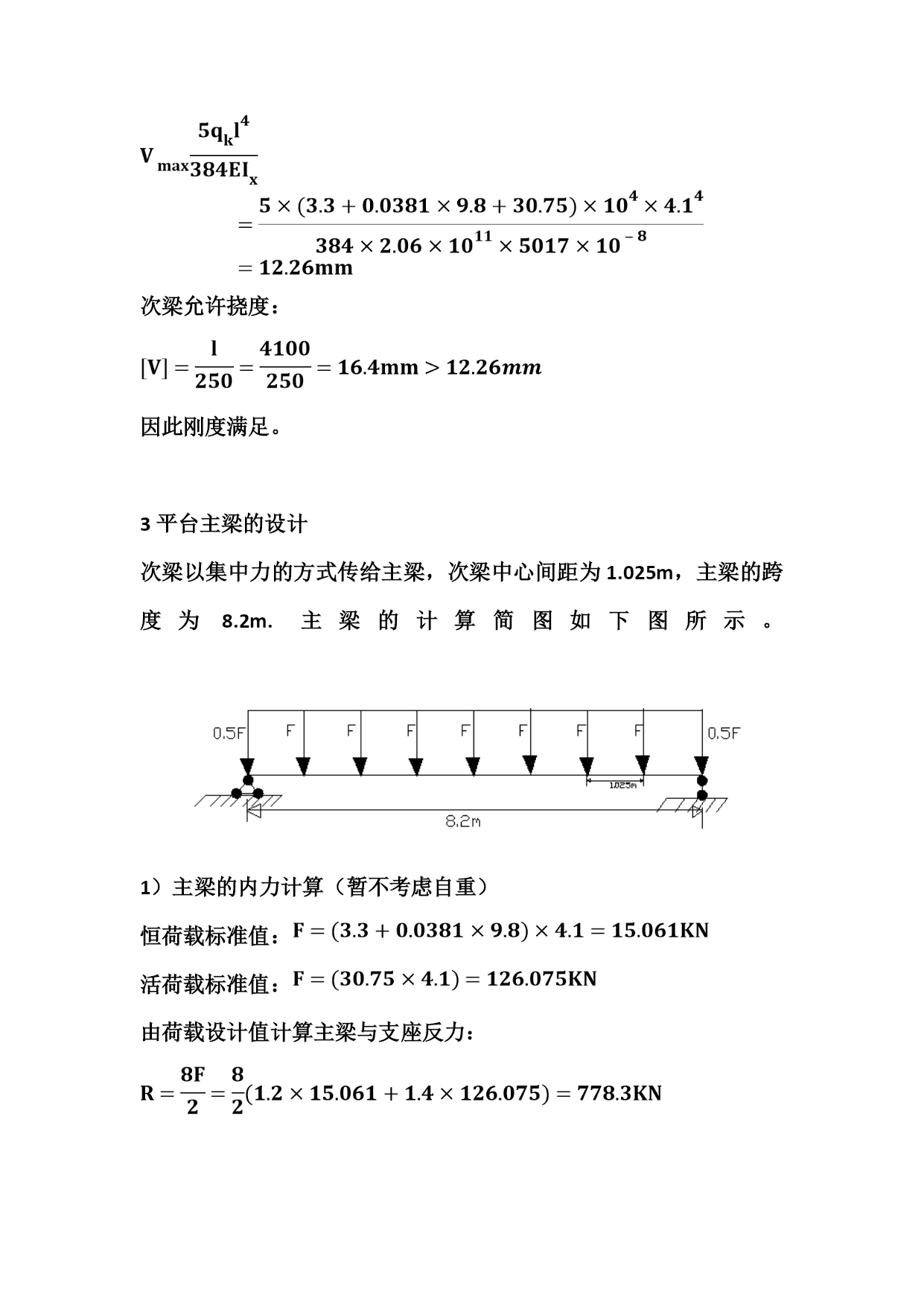

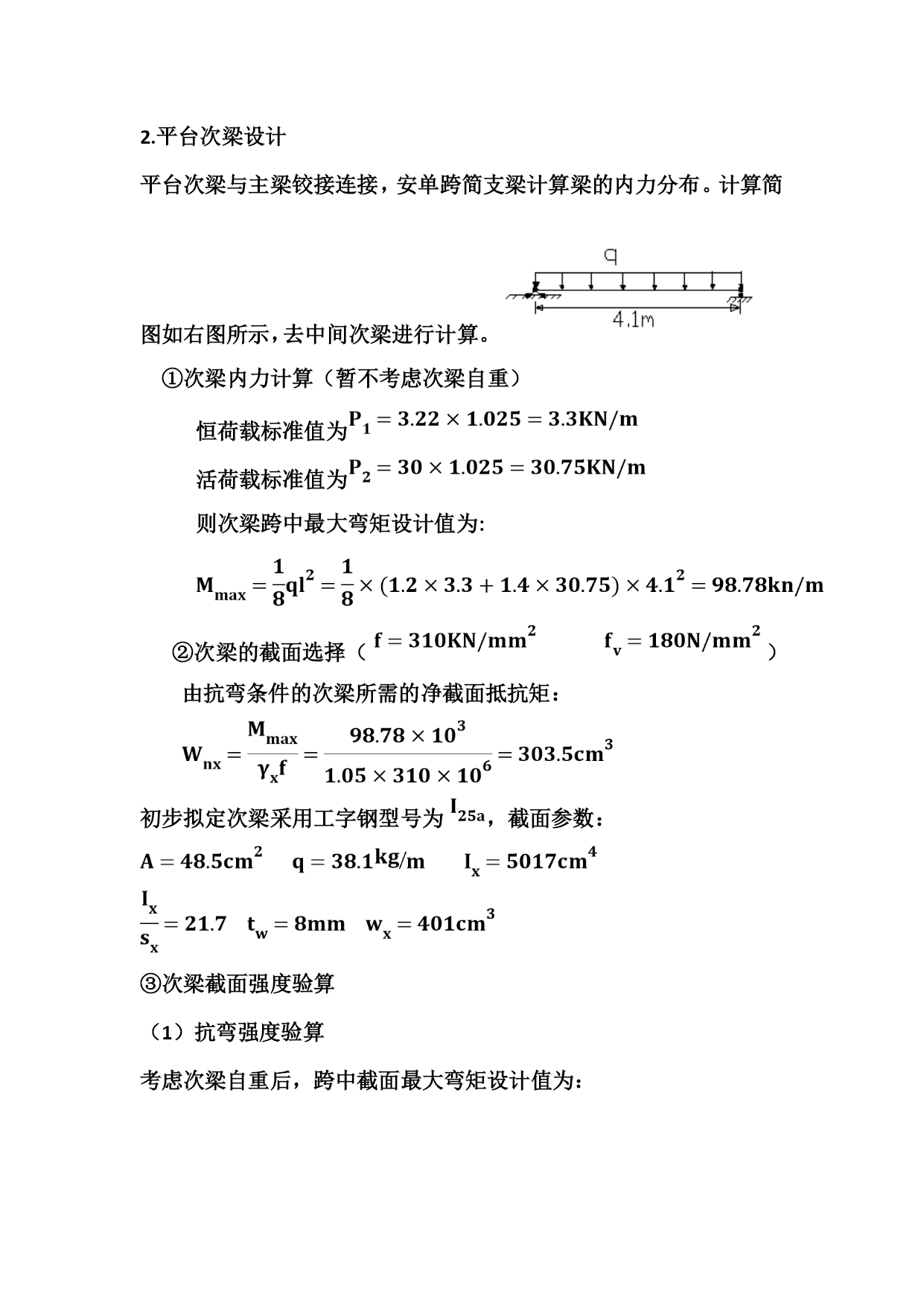

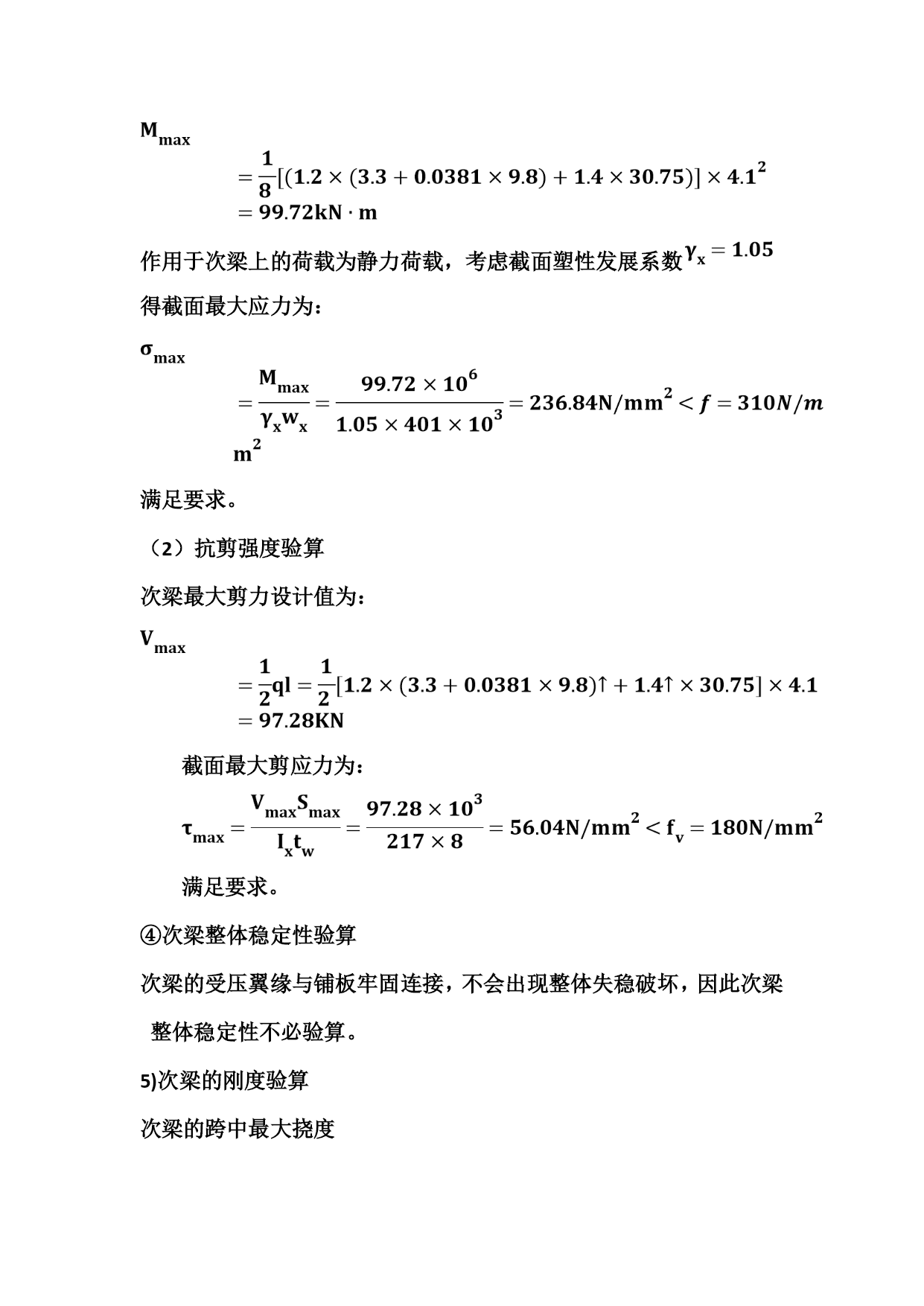

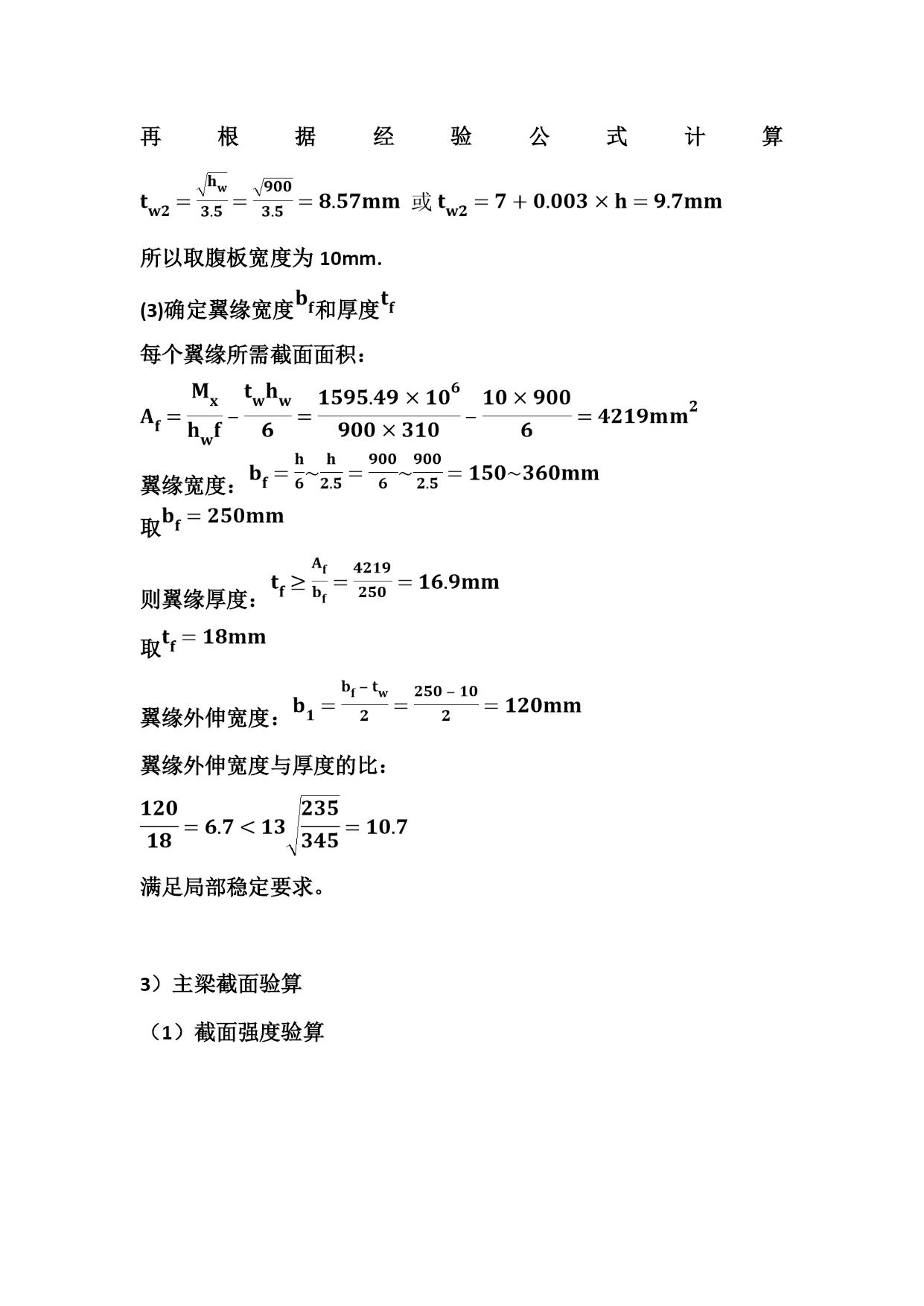

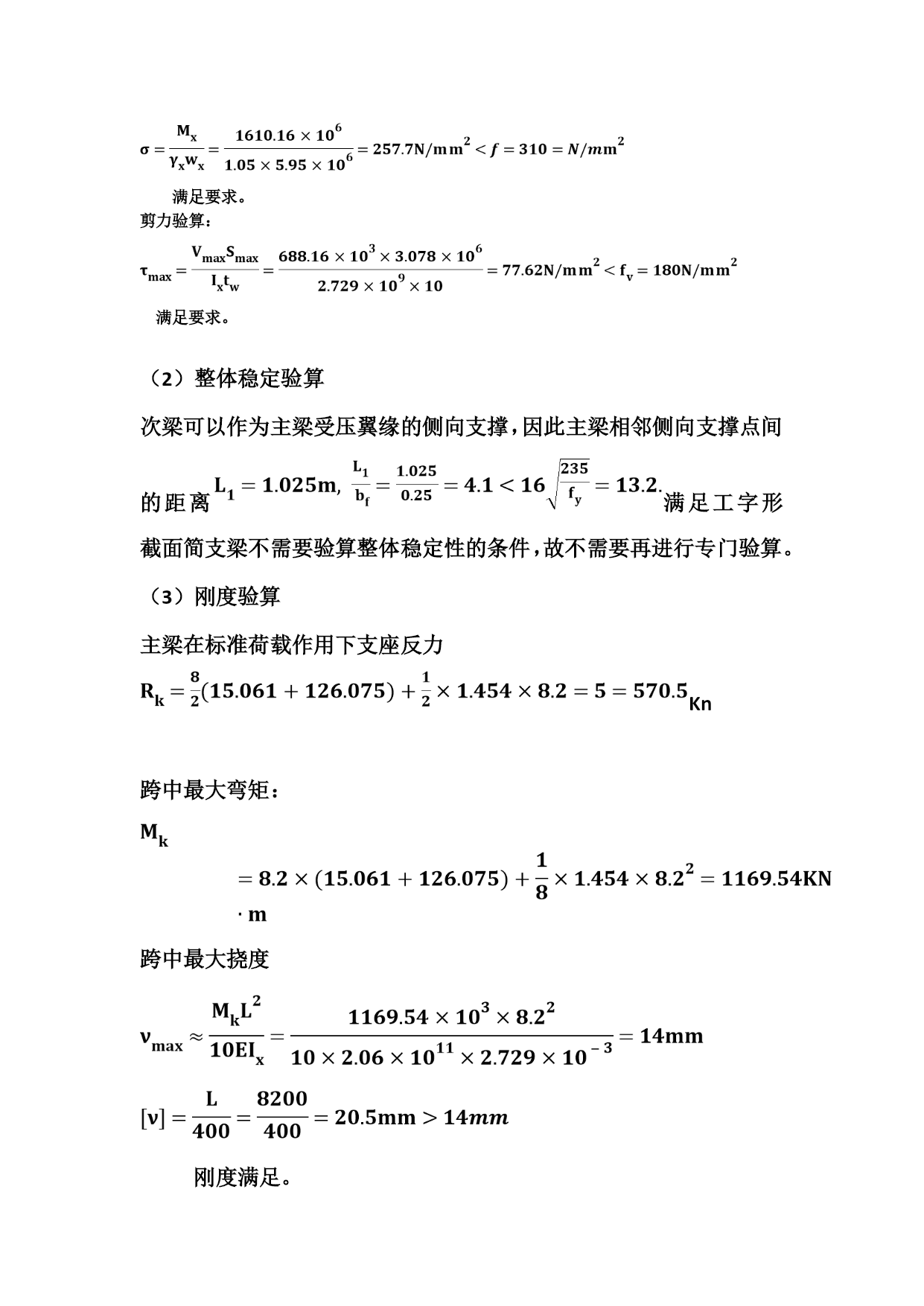

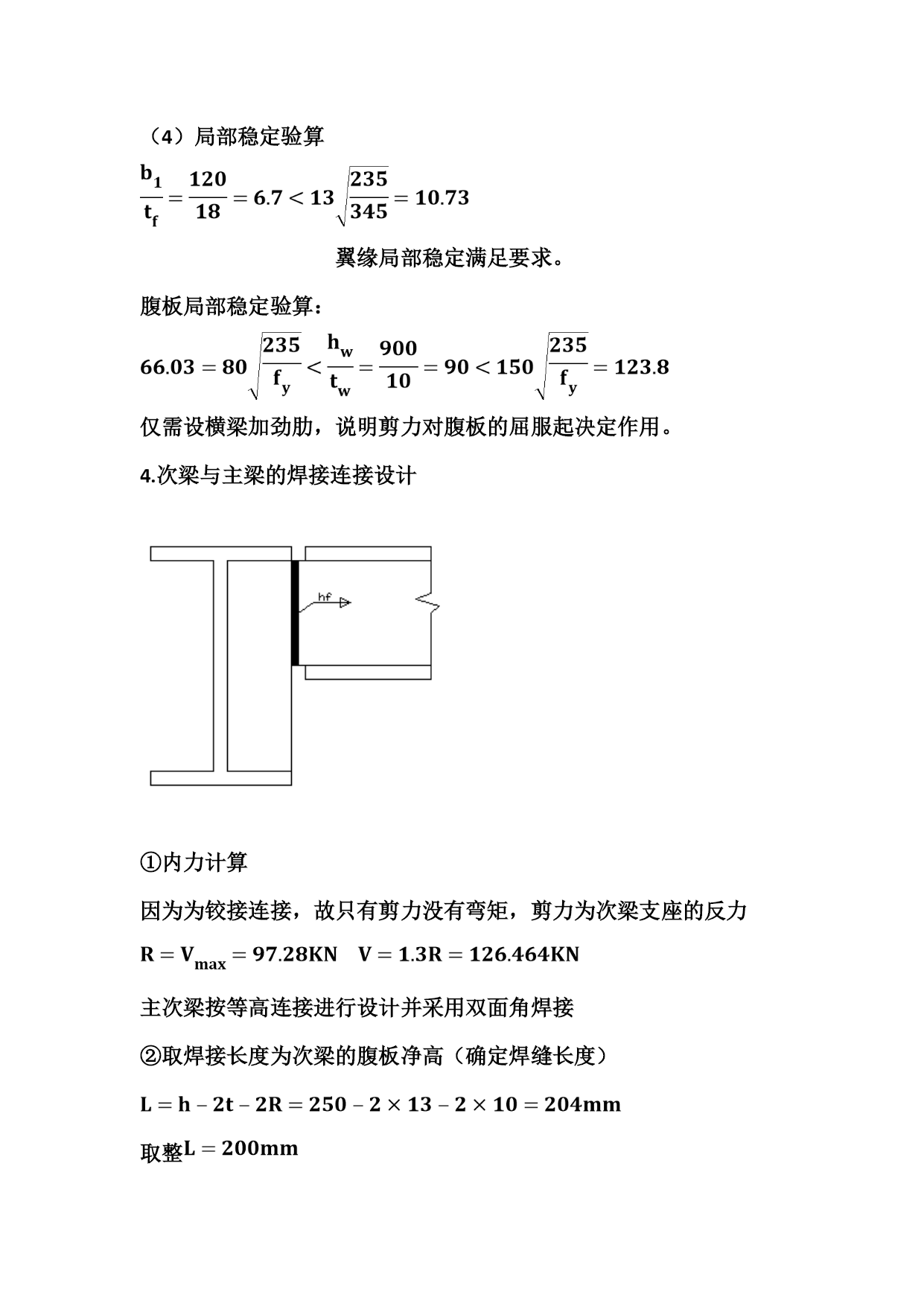

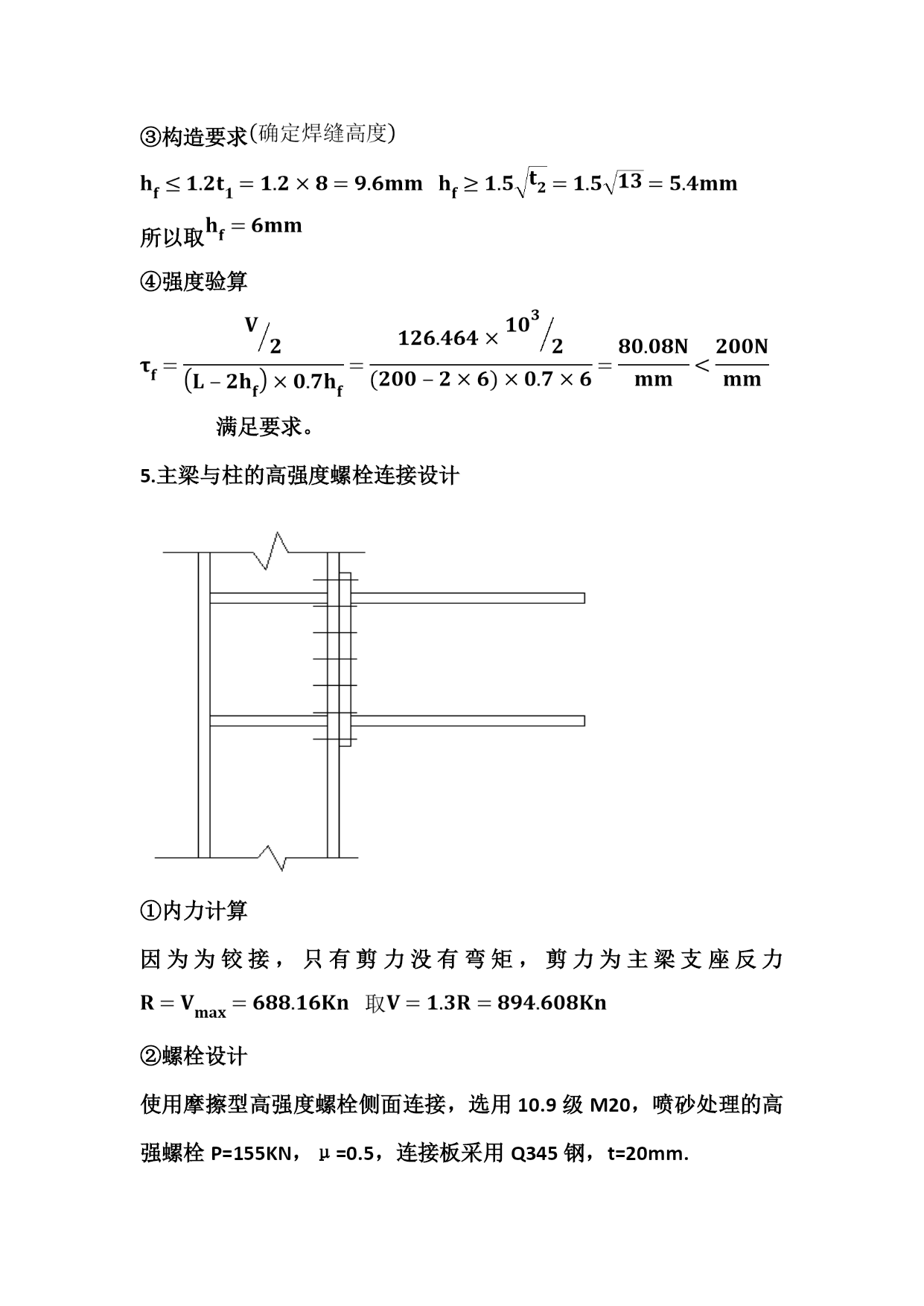

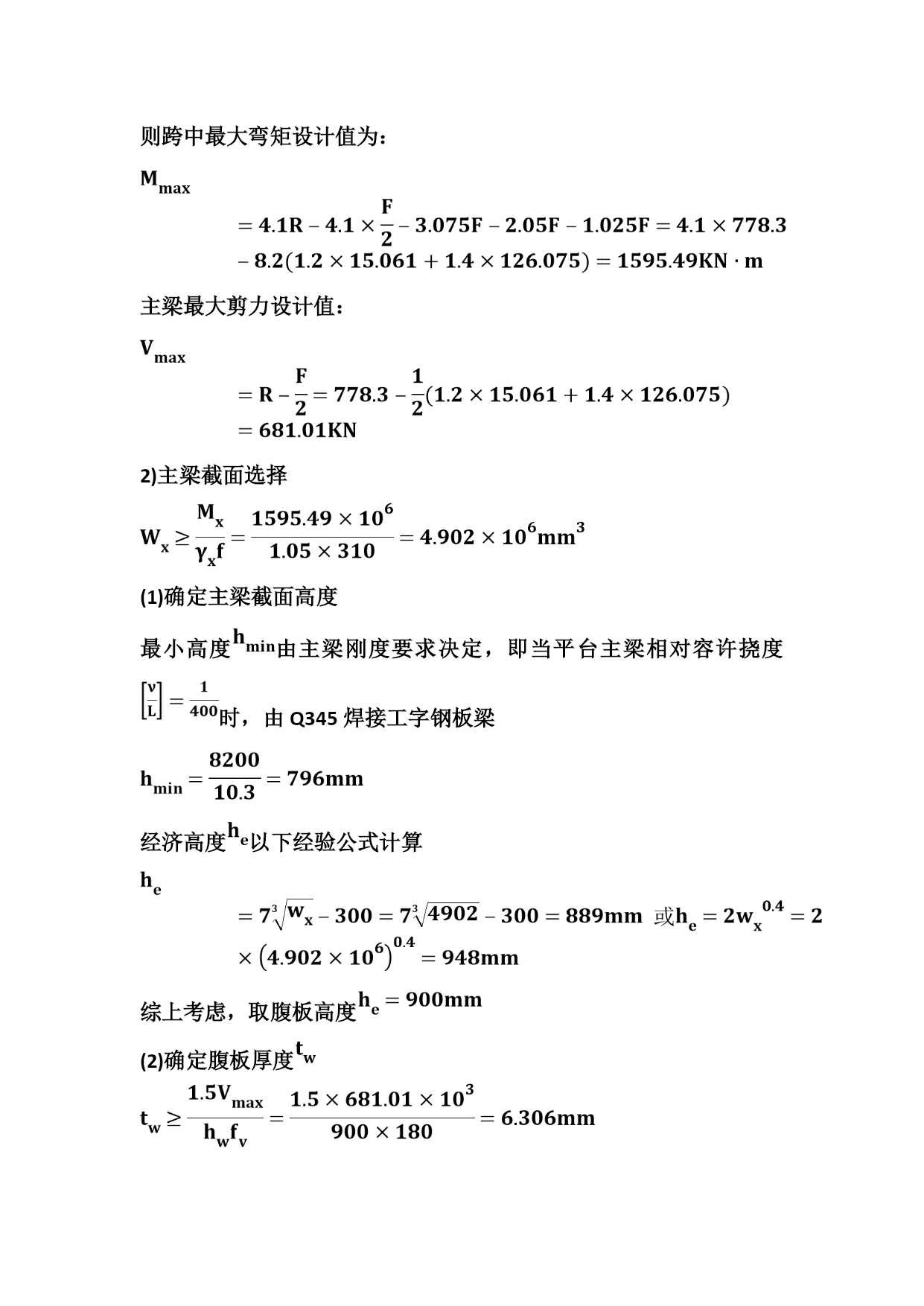

《刚结构课程设计》平面尺寸：1.总体设计①确定结构布置方案及结构布置形式通过收集资料，综合分析，主梁采用一跨;次梁采用两跨。主梁计算跨度8.2m，次梁计算跨度4.45m。主次梁连接采用等高焊接，主梁与柱采用高强度螺栓连接。②平台结构的平面布置及柱、主梁和次梁的平面位置。③平面布置的理由根据主次梁的经济跨度和平台结构的安全性，采用如上布置方式。2.平台次梁设计平台次梁与主梁铰接连接，安单跨简支梁计算梁的内力分布。计算简图如右图所示，去中间次梁进行计算。①次梁内力计算（暂不考虑次梁自重）恒荷载标准值为活荷载标准值为则次梁跨中最大弯矩设计值为:②次梁的截面选择（）由抗弯条件的次梁所需的净截面抵抗矩：初步拟定次梁采用工字钢型号为，截面参数：③次梁截面强度验算（1）抗弯强度验算考虑次梁自重后，跨中截面最大弯矩设计值为：作用于次梁上的荷载为静力荷载，考虑截面塑性发展系数得截面最大应力为：满足要求。（2）抗剪强度验算次梁最大剪力设计值为：截面最大剪应力为：满足要求。④次梁整体稳定性验算次梁的受压翼缘与铺板牢固连接，不会出现整体失稳破坏，因此次梁整体稳定性不必验算。5)次梁的刚度验算次梁的跨中最大挠度次梁允许挠度：因此刚度满足。3平台主梁的设计次梁以集中力的方式传给主梁，次梁中心间距为1.025m，主梁的跨度为8.2m.主梁的计算简图如下图所示。1）主梁的内力计算（暂不考虑自重）恒荷载标准值：活荷载标准值：由荷载设计值计算主梁与支座反力：则跨中最大弯矩设计值为：主梁最大剪力设计值：2)主梁截面选择(1)确定主梁截面高度最小高度由主梁刚度要求决定，即当平台主梁相对容许挠度时，由Q345焊接工字钢板梁经济高度以下经验公式计算综上考虑，取腹板高度(2)确定腹板厚度再根据经验公式计算所以取腹板宽度为10mm.(3)确定翼缘宽度和厚度每个翼缘所需截面面积：翼缘宽度：取则翼缘厚度：取翼缘外伸宽度：翼缘外伸宽度与厚度的比：满足局部稳定要求。3）主梁截面验算（1）截面强度验算主梁自重标准值考虑主梁自重后跨中最大弯矩和最大剪力设计值分别为：弯曲正应力验算满足要求。剪力验算：满足要求。（2）整体稳定验算次梁可以作为主梁受压翼缘的侧向支撑，因此主梁相邻侧向支撑点间的距离满足工字形截面简支梁不需要验算整体稳定性的条件，故不需要再进行专门验算。（3）刚度验算主梁在标准荷载作用下支座反力Kn跨中最大弯矩：跨中最大挠度刚度满足。（4）局部稳定验算翼缘局部稳定满足要求。腹板局部稳定验算：仅需设横梁加劲肋，说明剪力对腹板的屈服起决定作用。4.次梁与主梁的焊接连接设计①内力计算因为为铰接连接，故只有剪力没有弯矩，剪力为次梁支座的反力主次梁按等高连接进行设计并采用双面角焊接②取焊接长度为次梁的腹板净高（确定焊缝长度）取整③构造要求所以取④强度验算满足要求。5.主梁与柱的高强度螺栓连接设计①内力计算因为为铰接，只有剪力没有弯矩，剪力为主梁支座反力②螺栓设计使用摩擦型高强度螺栓侧面连接，选用10.9级M20，喷砂处理的高强螺栓P=155KN，μ=0.5，连接板采用Q345钢，t=20mm.一个螺栓的抗剪承载力螺栓个数n取n=14进行布置。取拼接板为Q345钢t=20mm连接验算1）净截面验算②毛截面验算满足要求。（综上所述，本次钢结构平台设计内容全部完成）【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】
