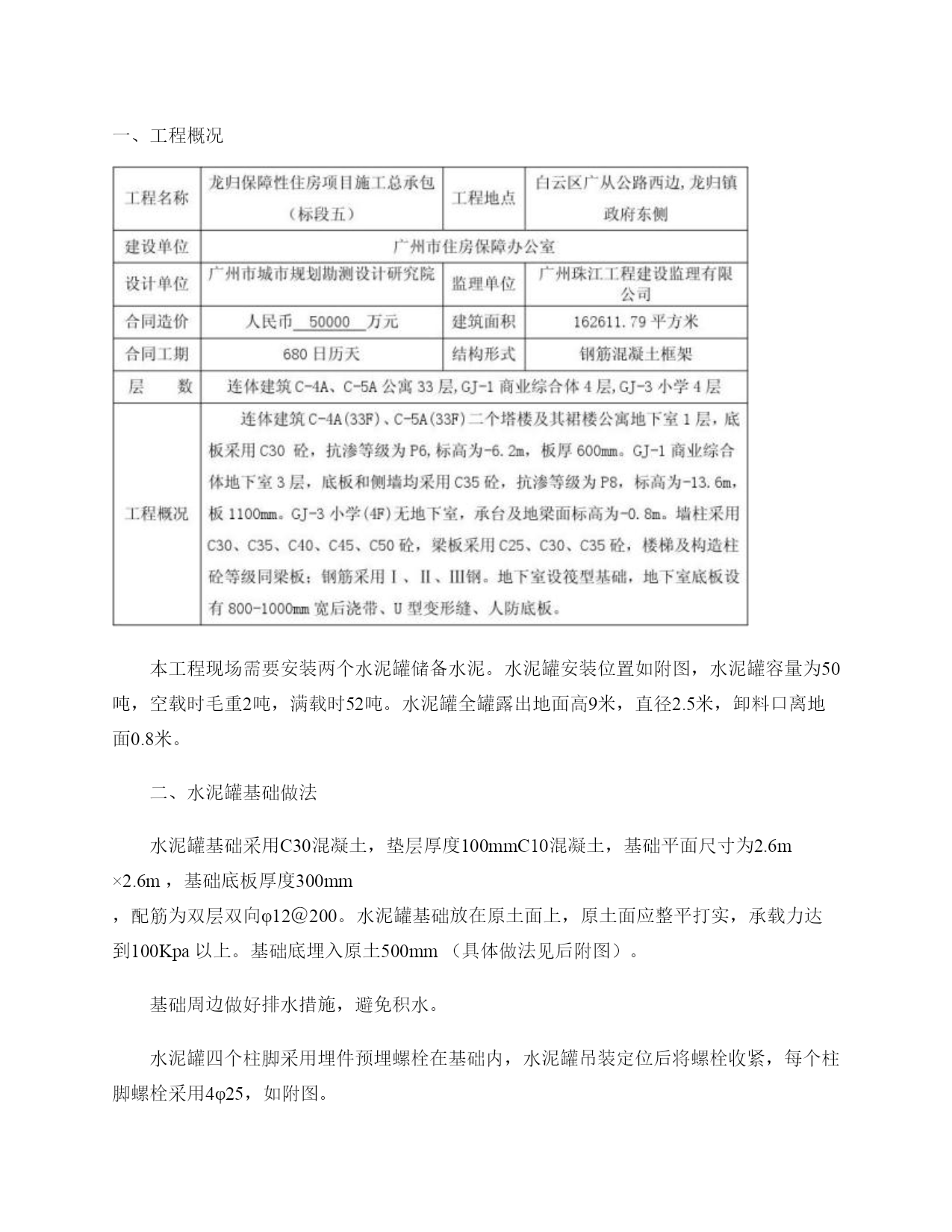

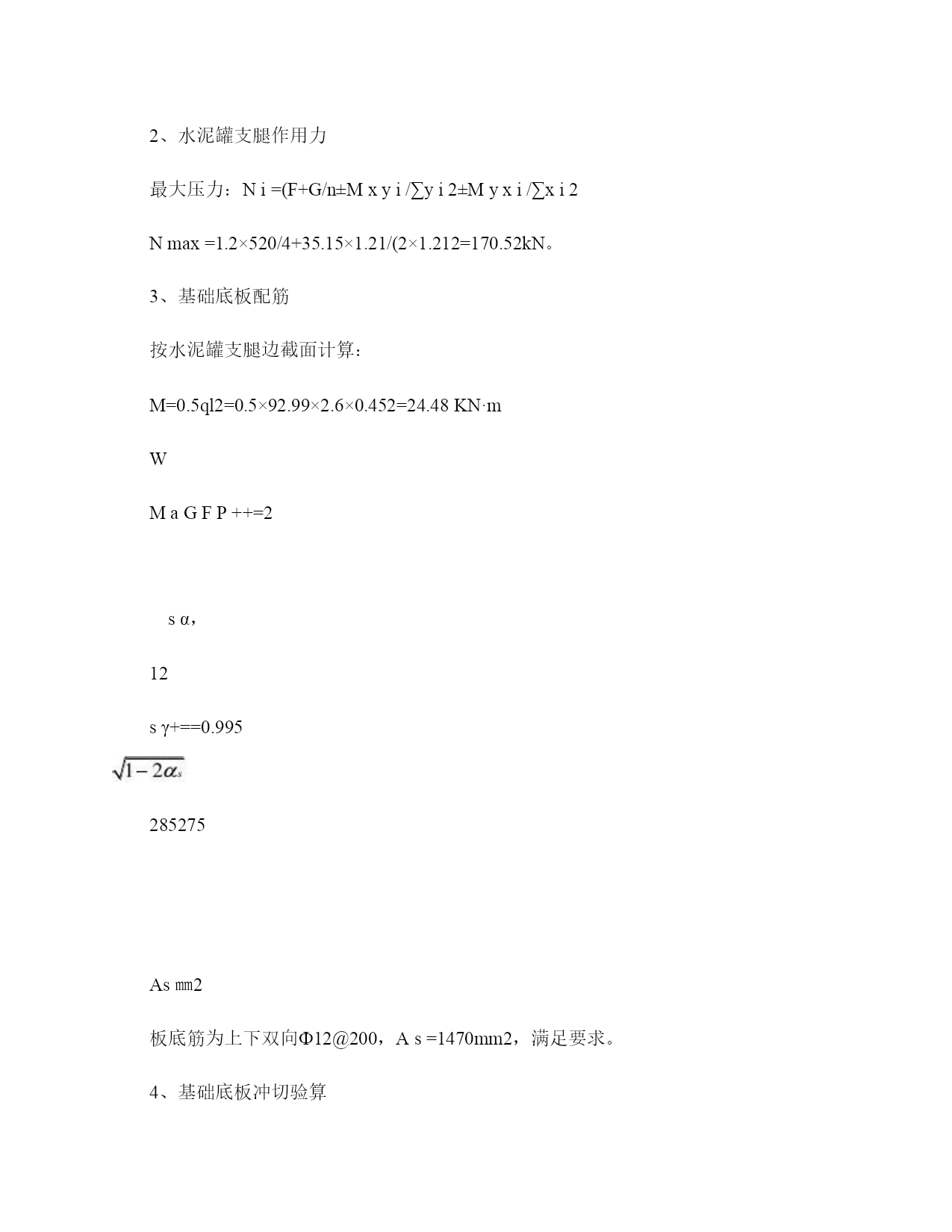

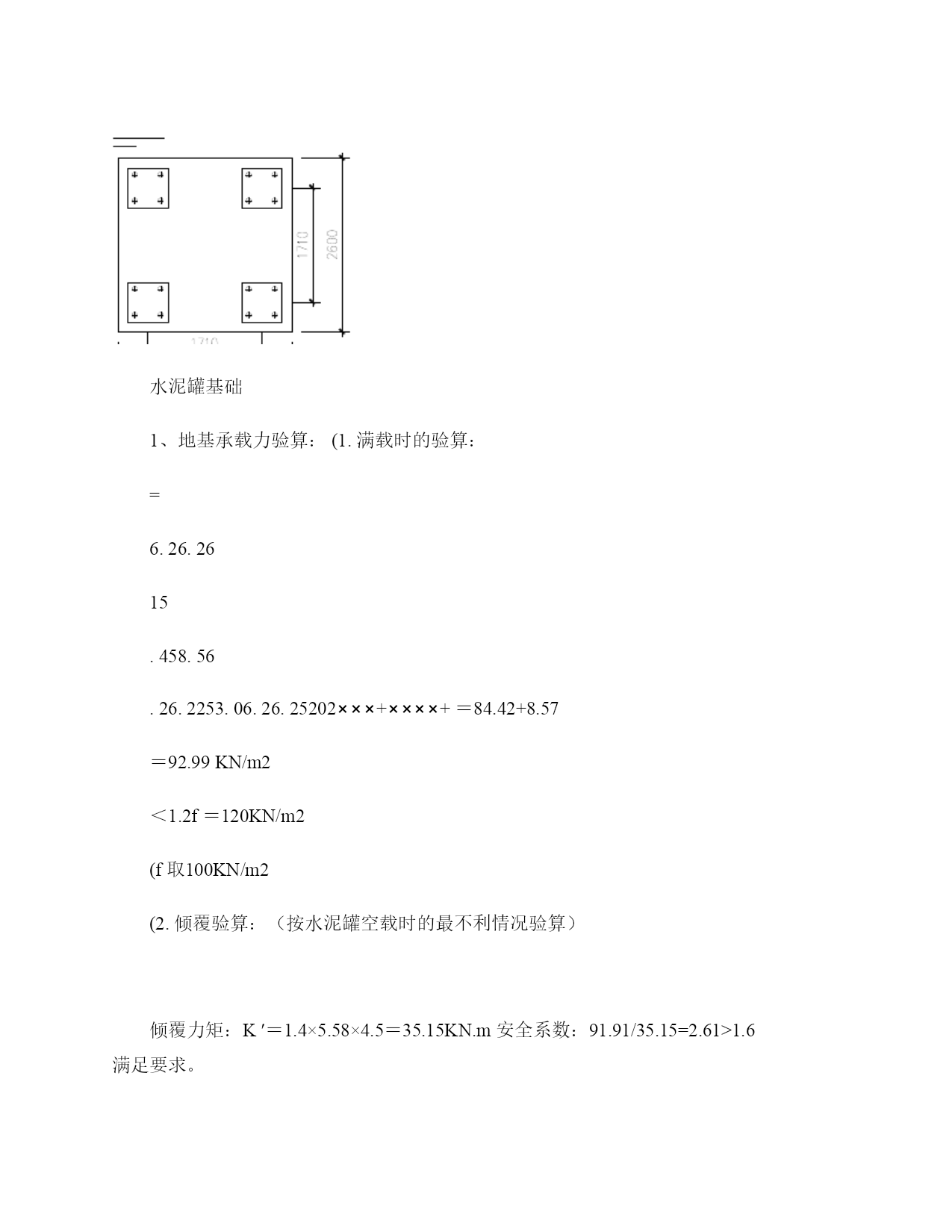

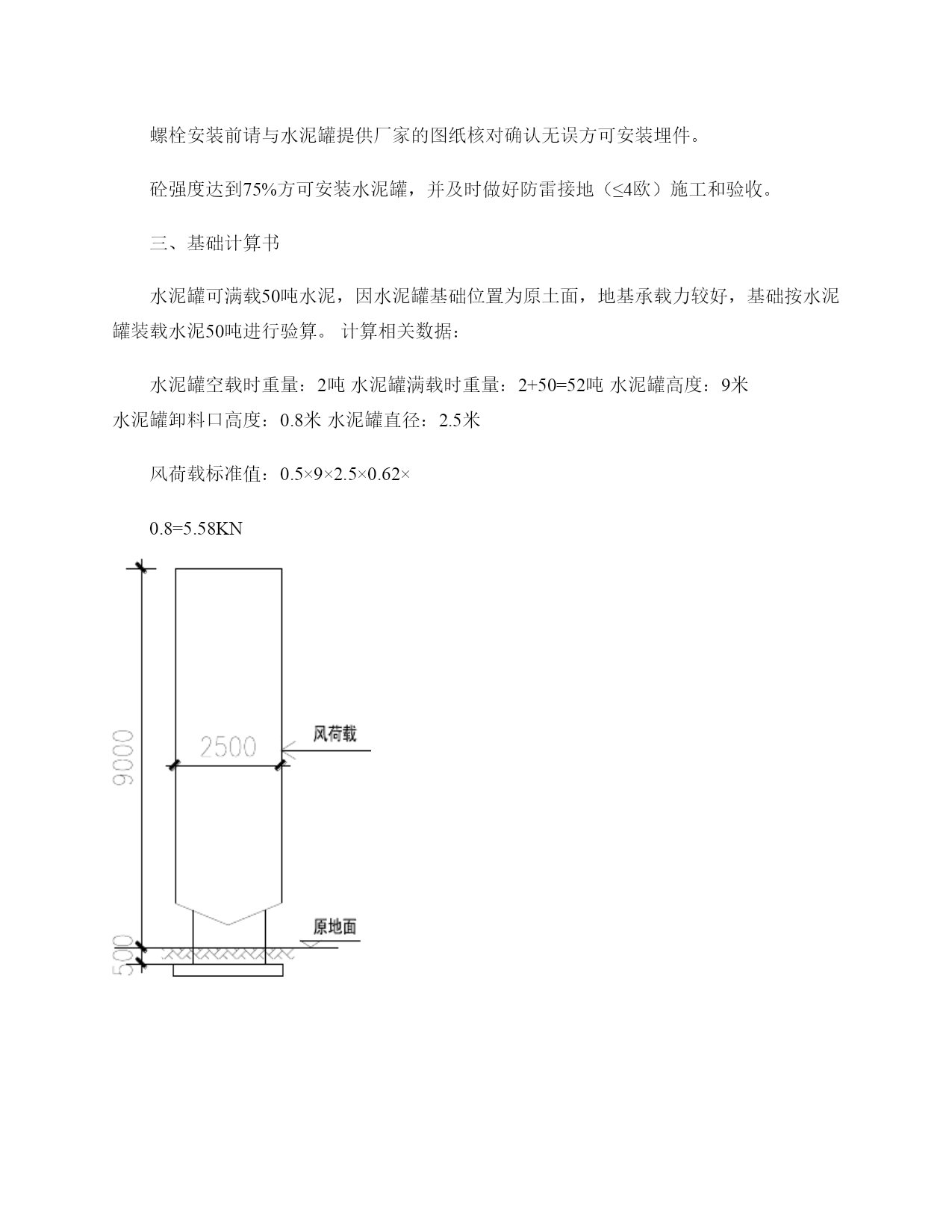

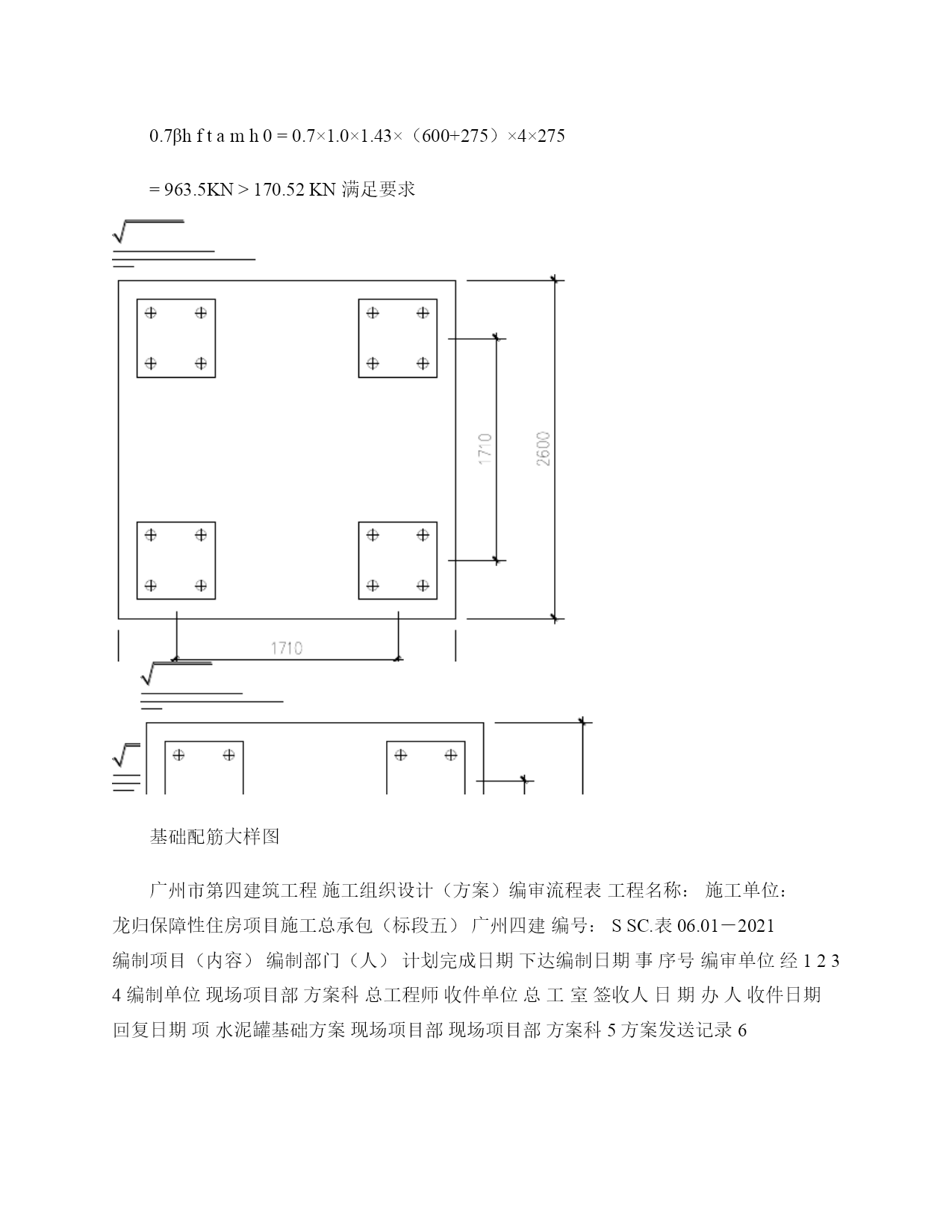

水泥罐基础方案(完整版)实用资料(可以直接使用,可编辑完整版实用资料,欢迎下载)一、工程概况本工程现场需要安装两个水泥罐储备水泥。水泥罐安装位置如附图,水泥罐容量为50吨,空载时毛重2吨,满载时52吨。水泥罐全罐露出地面高9米,直径2.5米,卸料口离地面0.8米。二、水泥罐基础做法水泥罐基础采用C30混凝土,垫层厚度100mmC10混凝土,基础平面尺寸为2.6m×2.6m,基础底板厚度300mm,配筋为双层双向φ12@200。水泥罐基础放在原土面上,原土面应整平打实,承载力达到100Kpa以上。基础底埋入原土500mm(具体做法见后附图)。基础周边做好排水措施,避免积水。水泥罐四个柱脚采用埋件预埋螺栓在基础内,水泥罐吊装定位后将螺栓收紧,每个柱脚螺栓采用4φ25,如附图。螺栓安装前请与水泥罐提供厂家的图纸核对确认无误方可安装埋件。砼强度达到75%方可安装水泥罐,并及时做好防雷接地(≤4欧)施工和验收。三、基础计算书水泥罐可满载50吨水泥,因水泥罐基础位置为原土面,地基承载力较好,基础按水泥罐装载水泥50吨进行验算。计算相关数据:水泥罐空载时重量:2吨水泥罐满载时重量:2+50=52吨水泥罐高度:9米水泥罐卸料口高度:0.8米水泥罐直径:2.5米风荷载标准值:0.5×9×2.5×0.62×0.8=5.58KN水泥罐基础1、地基承载力验算:(1.满载时的验算:=6.26.2615.458.56.26.2253.06.26.25202⨯⨯⨯+⨯⨯⨯⨯+=84.42+8.57=92.99KN/m2<1.2f=120KN/m2(f取100KN/m2(2.倾覆验算:(按水泥罐空载时的最不利情况验算)倾覆力矩:K′=1.4×5.58×4.5=35.15KN.m安全系数:91.91/35.15=2.61>1.6满足要求。2、水泥罐支腿作用力最大压力:Ni=(F+G/n±Mxyi/∑yi2±Myxi/∑xi2Nmax=1.2×520/4+35.15×1.21/(2×1.212=170.52kN。3、基础底板配筋按水泥罐支腿边截面计算:M=0.5ql2=0.5×92.99×2.6×0.452=24.48KN·mWMaGFP++=2sα,12sγ+==0.995285275As㎜2板底筋为上下双向Ф12@200,As=1470mm2,满足要求。4、基础底板冲切验算0.7βhftamh0=0.7×1.0×1.43×(600+275)×4×275=963.5KN>170.52KN满足要求基础配筋大样图广州市第四建筑工程施工组织设计(方案)编审流程表工程名称:施工单位:龙归保障性住房项目施工总承包(标段五)广州四建编号:SSC.表06.01-2021编制项目(内容)编制部门(人)计划完成日期下达编制日期事序号编审单位经1234编制单位现场项目部方案科总工程师收件单位总工室签收人日期办人收件日期回复日期项水泥罐基础方案现场项目部现场项目部方案科5方案发送记录6广州四建施工组织设计或方案审核(修改)意见表工程名称方案名称编制单位编号:SSC.表06.02-2021龙归保障性住房项目施工总承包(标段五)水泥罐基础方案现场项目部收到日期水泥罐基础的埋深要明确,不能直接放在地面。(水泥罐基础埋入土面500mm,P2、P3已修改)方案科11-7-4水泥罐基础应埋入土内。(水泥罐基础埋入土面500mm,P2、P3已修改)江涌波2021-07-04修改后同意。陈刚2021-07-04审核(审批)、校核意见说明:1、本表为方案审批过程的必要附件,方案修改后应一并交回,以便核对。2、对本表所提意见必须在方案中作出相应修改或解释,否则予以退回处理。3、修改内容请用蓝色字,在修改意见后标明修改内容所在页码7江苏石油分公司物流中心油库油灌防腐项目施工方案及报价表盐城市华联空维修防腐二00九年四月六日目录第一章工程概况一、综合说明二、工程范围三、编制依据第二章施工总规划及施工准备一、施工组织管理总体方案二、各阶段的工作内容及要求第三章劳动力组合及技术人员配置一、施工部署二、施工组织第四章施工方法及技术措施一、油漆施工工艺、施工方法二、概况、材料性能三、施工管理四、施工要求与质量控制方法五、施工组织(人员配备)第五章质量保证体系及措施一、质量管理的制度二、质量保证体系三、质量保证措施第六章施工安全保证措施一、安全管理措施制度二、施工现场安全管理三、安全用电措施四、施工人员安全措施五、施工人员安全操作规程第七章工程施工进度措施第八章文明施工措施一、施工现场文明及环保措施二、现场保卫措施三、材料管理、文明施工措施四、竣工后的服务措施第九章一、工程造价表二、授杈
