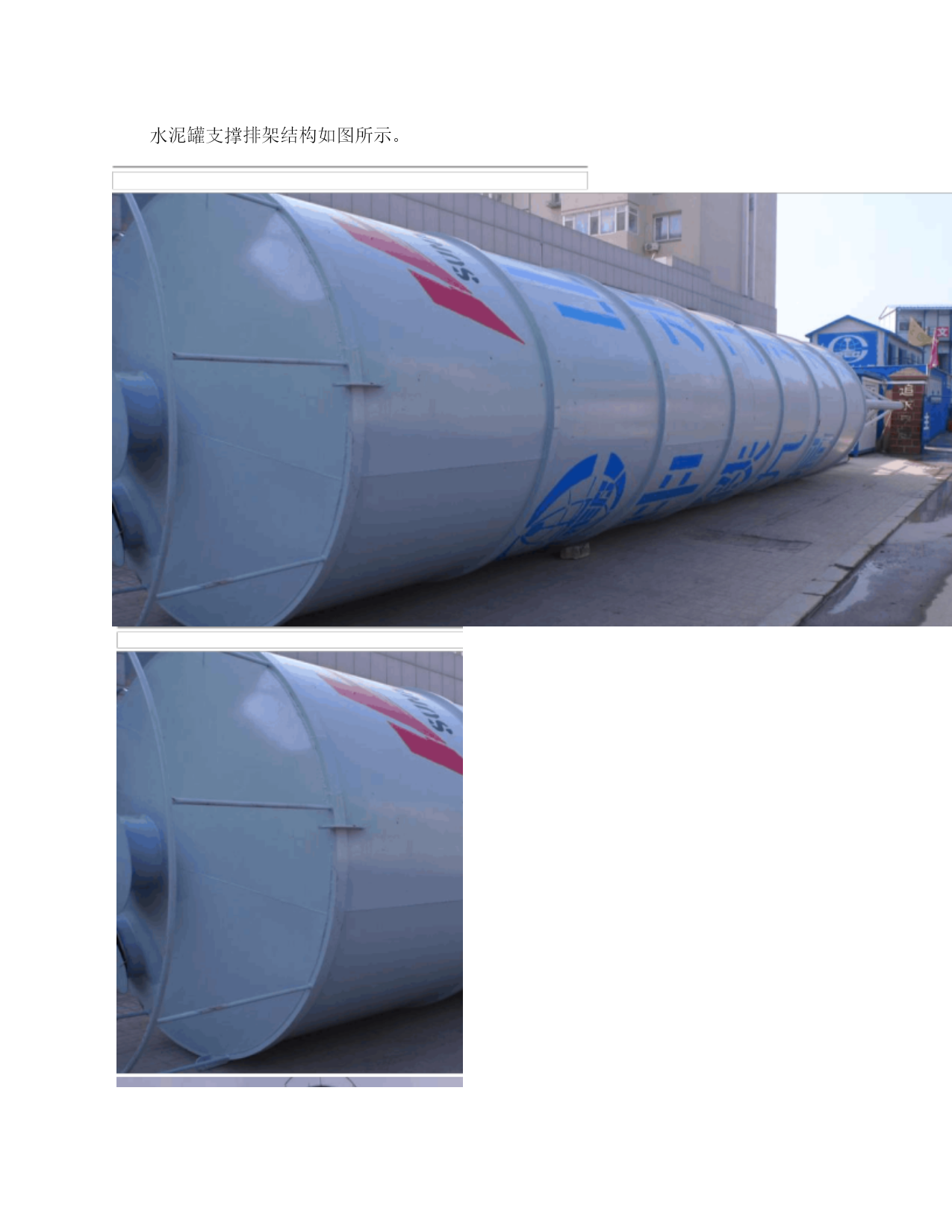

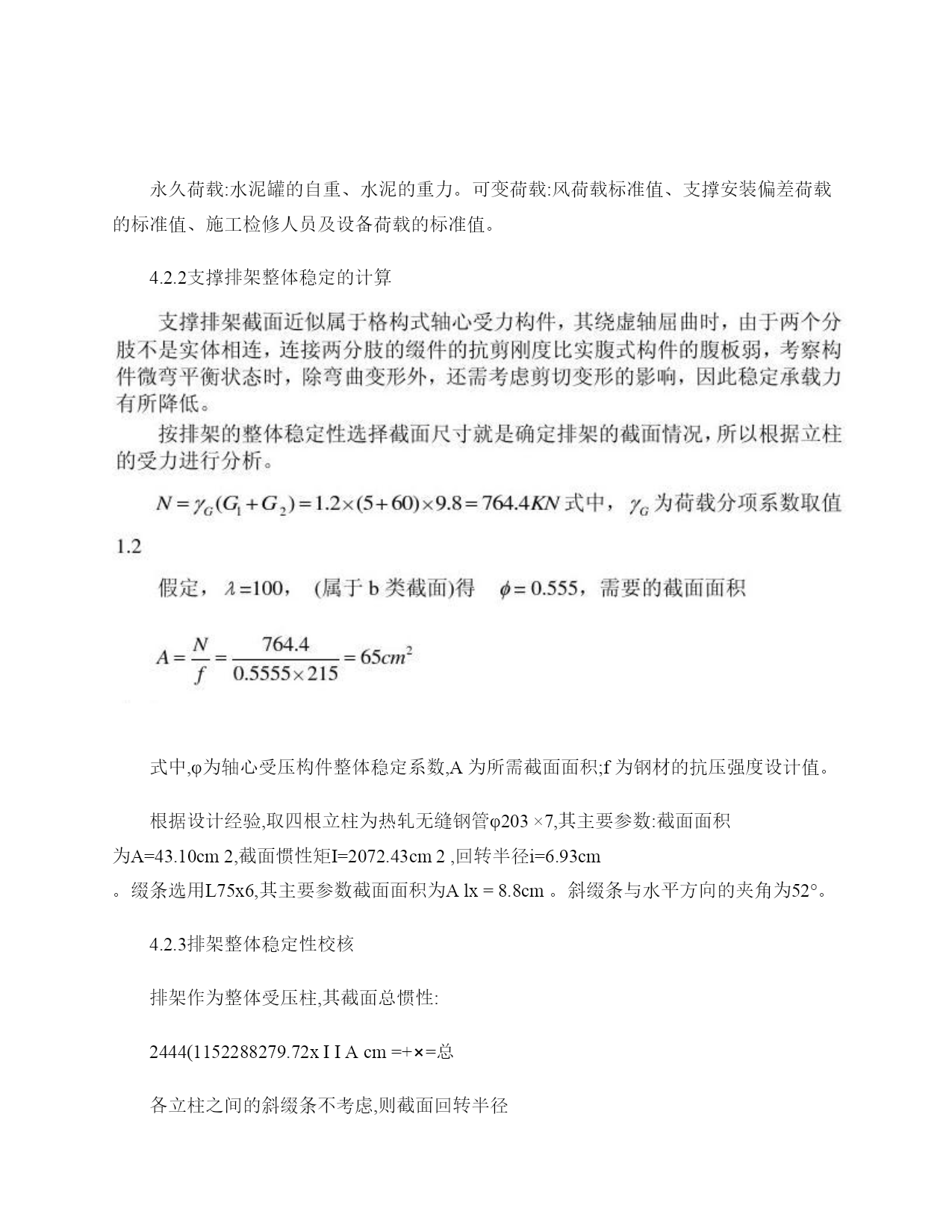

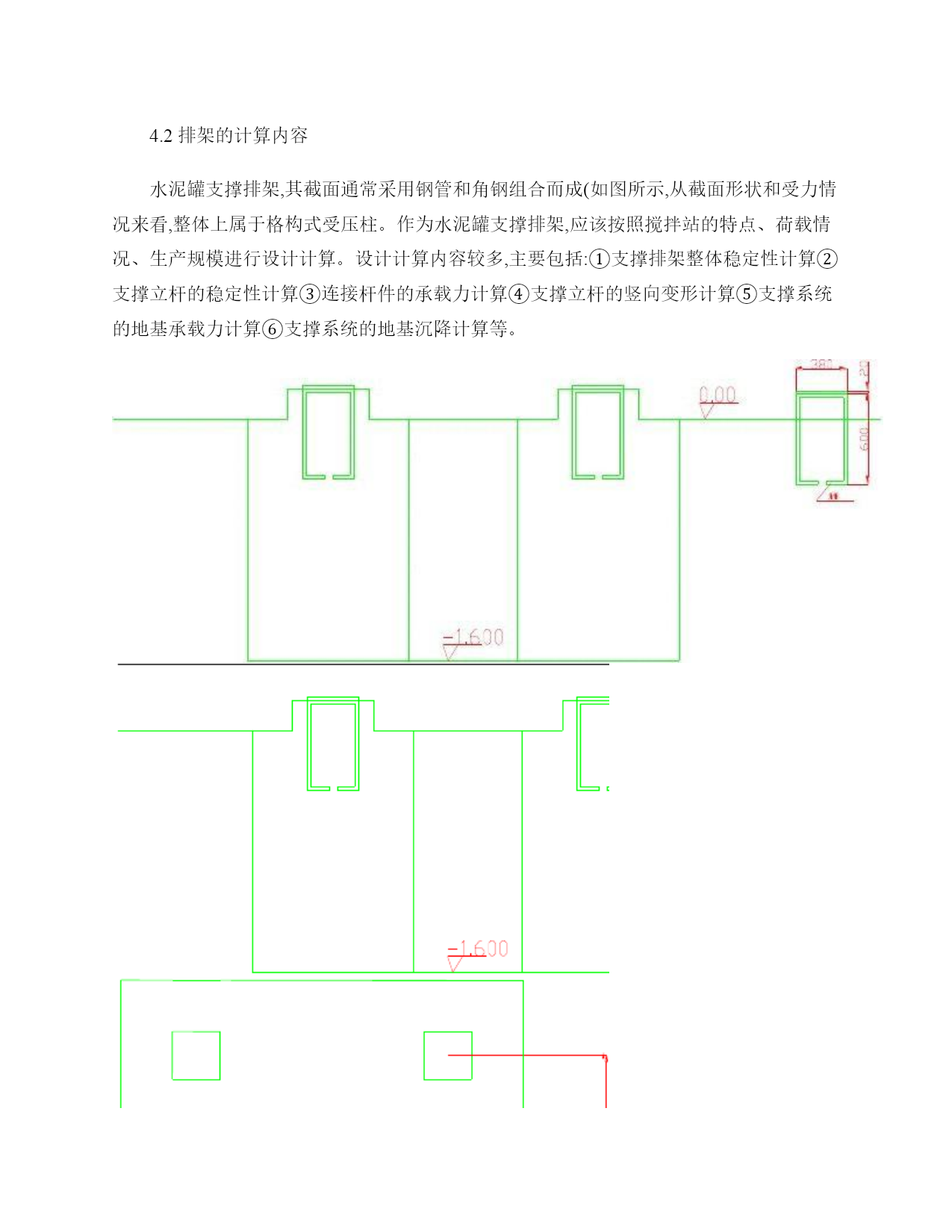

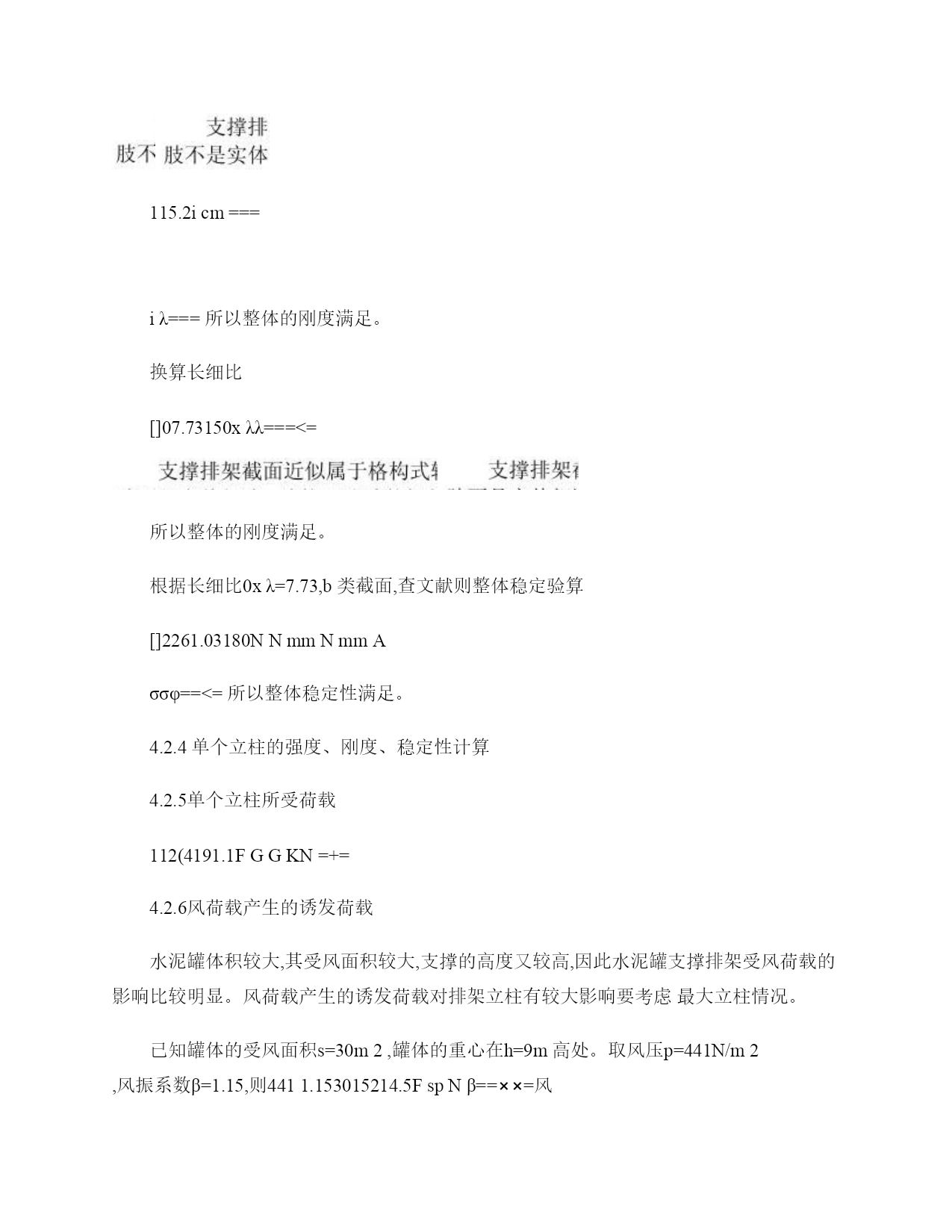

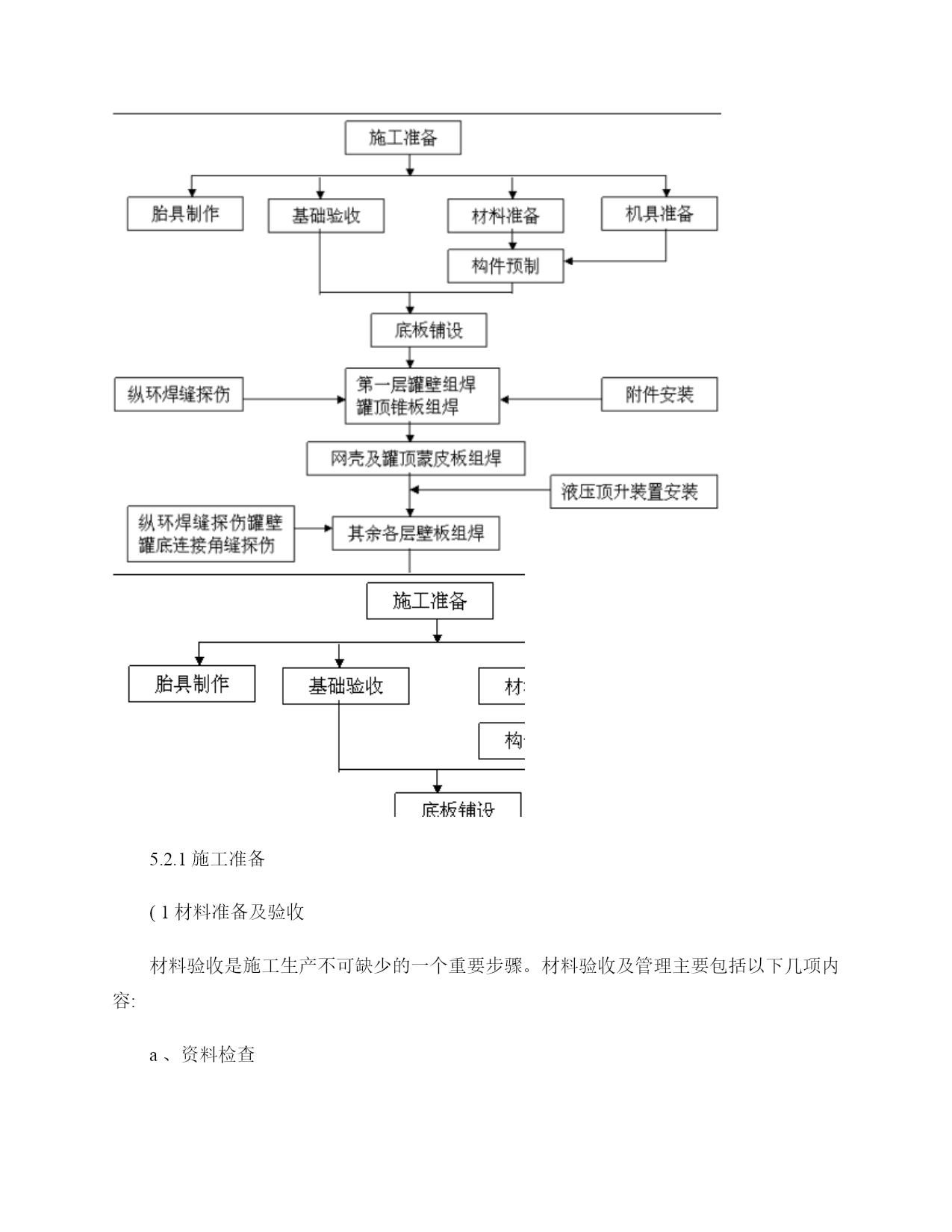

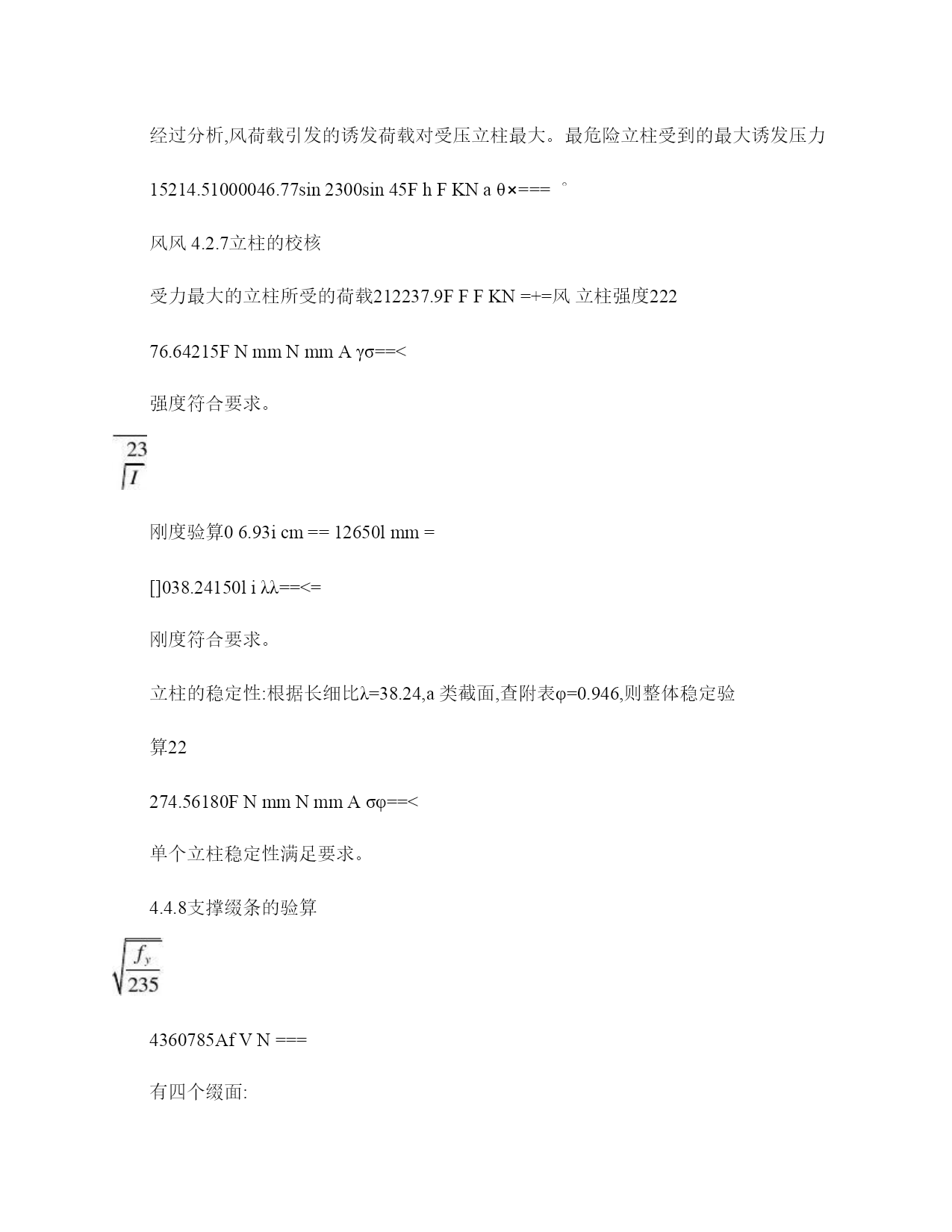

水泥罐施工方案（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）目录一、工程概况(2二、编制依据(2三、现场准备施工(2四、水泥罐设计计算(2五、水泥罐施工(7六、检查与验收(12七、水泥罐的除锈、防腐(14八、水泥罐安装质量保证措施(15九、安全措施(16十、交工验收(16一、工程概况大连市地铁一期工程南关岭镇站-南关岭站区间的隧道工程,起讫里程为:DK39+493.801-DK40+951.924,区间全长1458.813米,其中204标段主要施工任务为DK40+093.801-DK40+951.024,全长857.223米;竖井位于DK40+391处(民悦小区内。二、编制依据(1《大连市地铁一期工程施工招标文件》(招标编号:XLD-09115;施工招标图纸及岩土工程勘察报告“补充说明”。(2业主组织的标前预备会的有关精神及现场调查情况。(3国家、辽宁省、大连市现行技术标准、规程和规范,相关法规、政策,特别是环保、安全生产、文明施工方面的法规和政策。(4合同、招标文件;(5GB50235-97《工业金属管道工程质量验收规范》;(6GB50236-98《现场设备、工业管道焊接工程施工验收规范》;(7JB4730-94《压力容器无损检测》;(8Q/HD0026-1995《立式圆筒钢制焊接水泥罐铠装式外防腐保温工程施工及验收规范》;三、现场准备施工3.1三通一平工作正在进行,通往施工现场的路平整,具体用电方案祥见现场施工临时用电方案。3.2基础施工工期长,给安装造成很大困难,估计会出现基础施工与竖井结构施工交叉作业,应加强统一管理。四、水泥罐设计计算在混凝土搅拌站设备中,粉料称量设备是很重要的组成部分。而水泥罐作为储料设备,其支撑结构对搅拌站起到关键作用。作为水泥罐的支撑排架,其结构设计计算是否合理,是否能满足生产的需要,就存在十分重要的意义。南南竖井设计方案计算采用的是《钢结构设计规范》(GB50017规定的设计原则,采用以概率为基础的极限状态设计方法,用分项系数的设计表达式进行计算。4.1排架的结构组成示意图水泥罐支撑排架结构如图所示。4.2排架的计算内容水泥罐支撑排架,其截面通常采用钢管和角钢组合而成(如图所示,从截面形状和受力情况来看,整体上属于格构式受压柱。作为水泥罐支撑排架,应该按照搅拌站的特点、荷载情况、生产规模进行设计计算。设计计算内容较多,主要包括:①支撑排架整体稳定性计算②支撑立杆的稳定性计算③连接杆件的承载力计算④支撑立杆的竖向变形计算⑤支撑系统的地基承载力计算⑥支撑系统的地基沉降计算等。永久荷载:水泥罐的自重、水泥的重力。可变荷载:风荷载标准值、支撑安装偏差荷载的标准值、施工检修人员及设备荷载的标准值。4.2.2支撑排架整体稳定的计算式中,φ为轴心受压构件整体稳定系数,A为所需截面面积;f为钢材的抗压强度设计值。根据设计经验,取四根立柱为热轧无缝钢管φ203×7,其主要参数:截面面积为A=43.10cm2,截面惯性矩I=2072.43cm2,回转半径i=6.93cm。缀条选用L75x6,其主要参数截面面积为Alx=8.8cm。斜缀条与水平方向的夹角为52°。4.2.3排架整体稳定性校核排架作为整体受压柱,其截面总惯性:2444(1152288279.72xIIAcm=+⨯=总各立柱之间的斜缀条不考虑,则截面回转半径115.2icm===iλ===所以整体的刚度满足。换算长细比[]07.73150xλλ===<=所以整体的刚度满足。根据长细比0xλ=7.73,b类截面,查文献则整体稳定验算[]2261.03180NNmmNmmAσσφ==<=所以整体稳定性满足。4.2.4单个立柱的强度、刚度、稳定性计算4.2.5单个立柱所受荷载112(4191.1FGGKN=+=4.2.6风荷载产生的诱发荷载水泥罐体积较大,其受风面积较大,支撑的高度又较高,因此水泥罐支撑排架受风荷载的影响比较明显。风荷载产生的诱发荷载对排架立柱有较大影响要考虑最大立柱情况。已知罐体的受风面积s=30m2,罐体的重心在h=9m高处。取风压p=441N/m2,风振系数β=1.15,则4411.153015214.5FspNβ==⨯⨯=风经过分析,风荷载引发的诱发荷载对受压立柱最大。最危险立柱受到的最大诱发压力15214.51000046.77sin2300sin45FhFKNaθ⨯===︒风风4.2.7立柱的校核受力最大的立柱所受的荷载212237.9FFFKN=+=风立柱强度22276.64215FNmmNmmAγσ==<强度符合要求。刚度验算06.93icm==12650lmm=[]0
