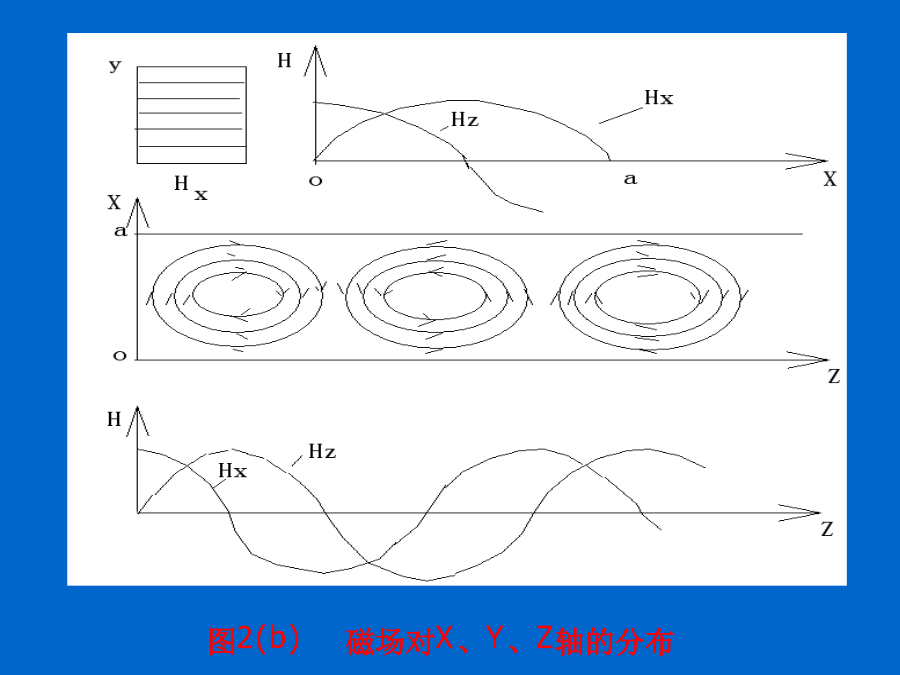

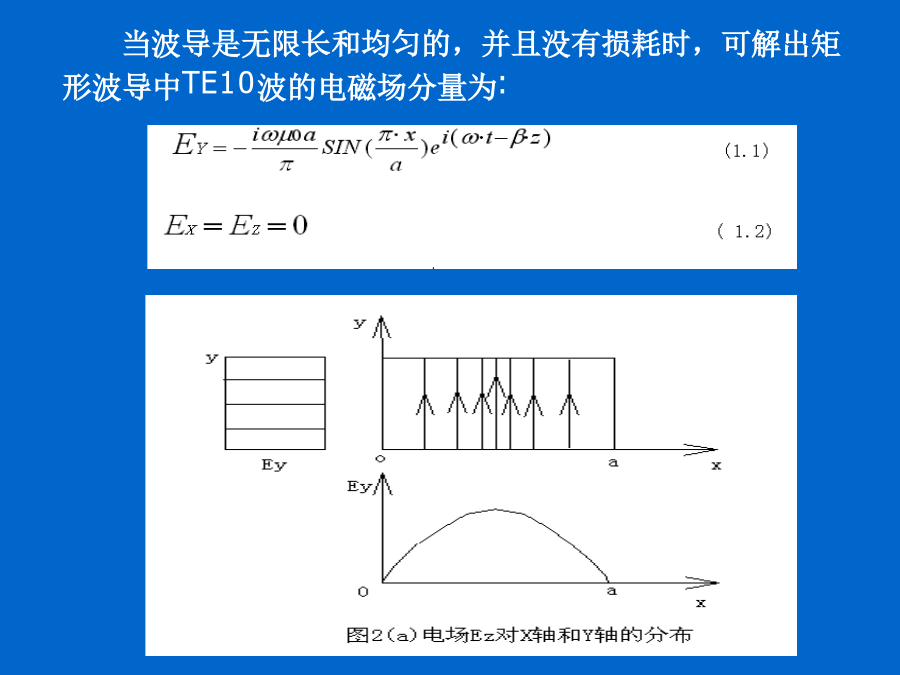

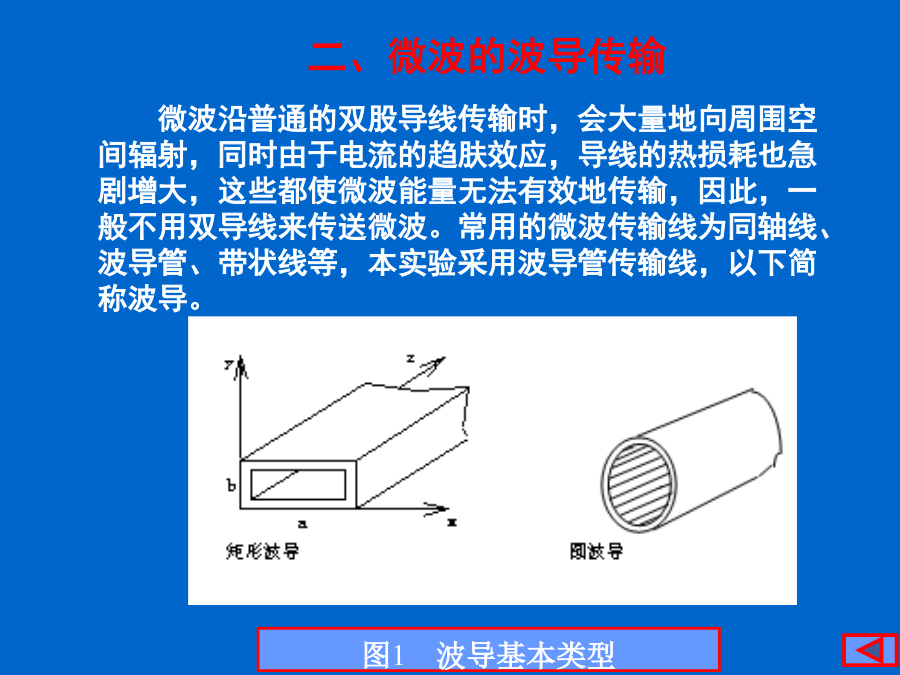

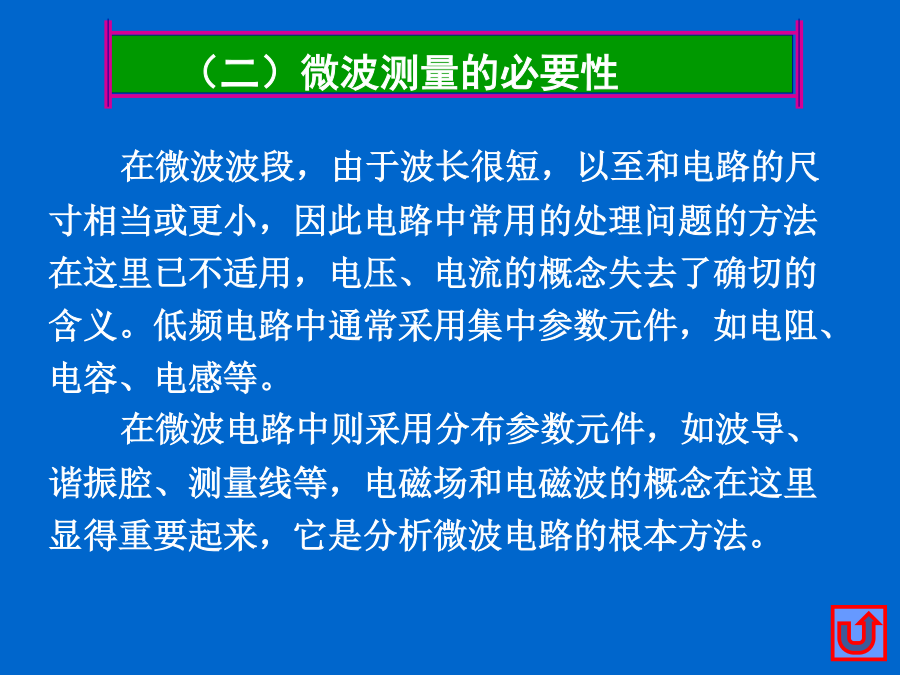

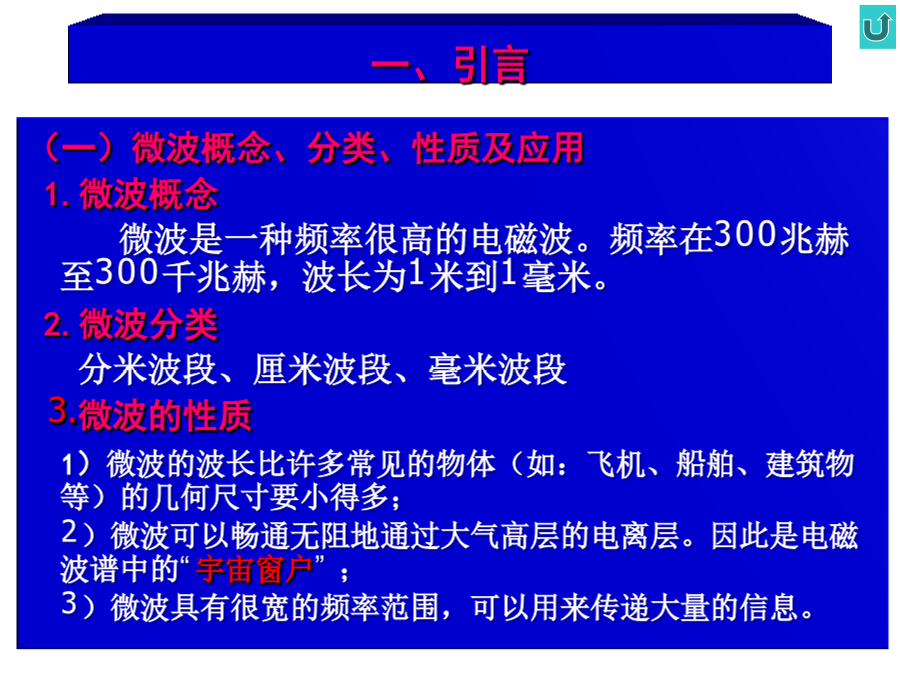

一、引言二、微波的波导传输三、微波测试系统四、微波的波导传输与基本测量五、参考文献六、思考题（一）微波概念、分类、性质及应用1.微波概念微波是一种频率很高的电磁波。频率在300兆赫至300千兆赫，波长为1米到1毫米。2.微波分类分米波段、厘米波段、毫米波段3.微波的性质1）微波的波长比许多常见的物体（如：飞机、船舶、建筑物等）的几何尺寸要小得多；2）微波可以畅通无阻地通过大气高层的电离层。因此是电磁波谱中的“宇宙窗户”；3）微波具有很宽的频率范围，可以用来传递大量的信息。（二）微波测量的必要性图1波导基本类型在矩形波导内可以传播的电磁波分为两类：<1>横电波<即TE波>，又称磁波，它的磁场可以有纵向和横向的分量，但电场仅有横向分量。<2>横磁波<即TM波>，又称电波。它的电场可以有纵向和横向的分类，但磁场仅有横向分量，电场的纵向分量和磁场的纵向分量同时为零的电磁波——横电磁波，在波导中是不能传播的。通过限制波导的尺寸，可以使波导传输单一波型，本实验所用的三厘米标准矩形波导中<a＝22.86mm,b=10.16mm>仅能传输TE10波，这种波型的电磁场分布如图2<a>,<b>所示。当波导是无限长和均匀的，并且没有损耗时，可解出矩形波导中TE10波的电磁场分量为:图2(b)磁场对X、Y、Z轴的分布三、微波测试系统四、微波的波导传输与基本测量（三）实验内容1.驻波比测量（1）测定电场波腹和波节处的场强Emax和Emin，利用它们可以计算出驻波比等。2.交叉读数法测波导波长由此可得波导波长：λg=2(D2min-D1min)。五、参考文献六、思考题再见！
