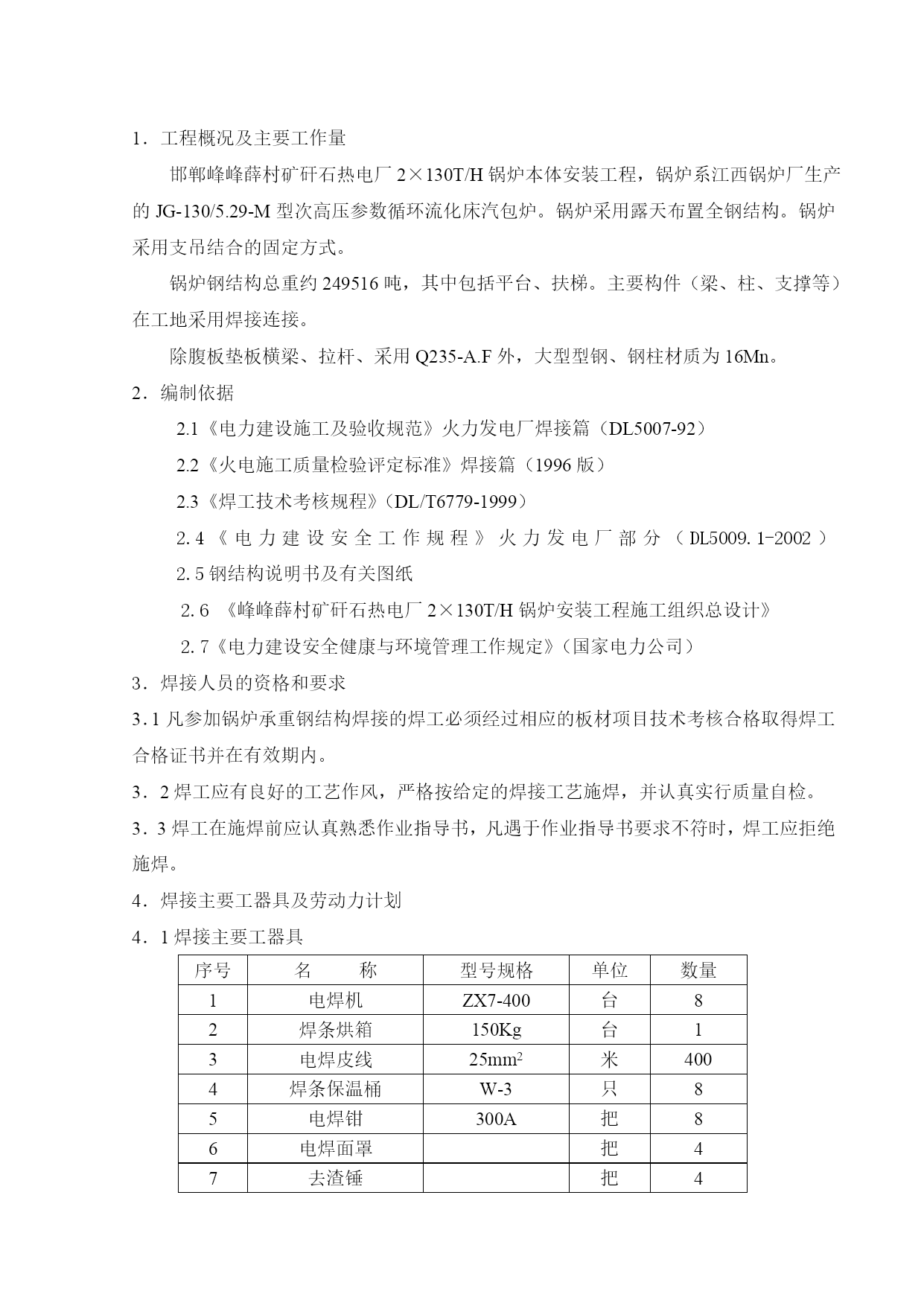

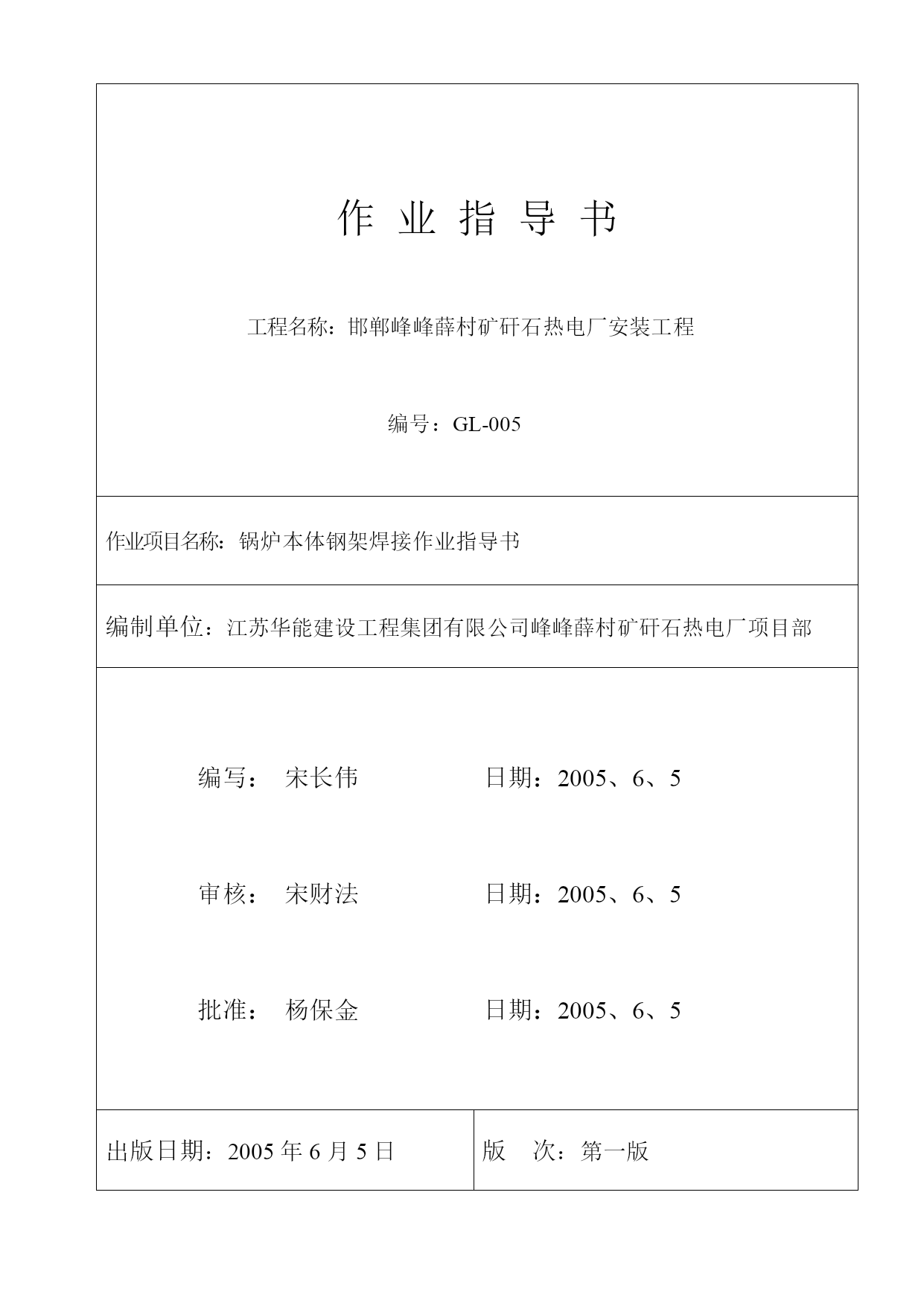

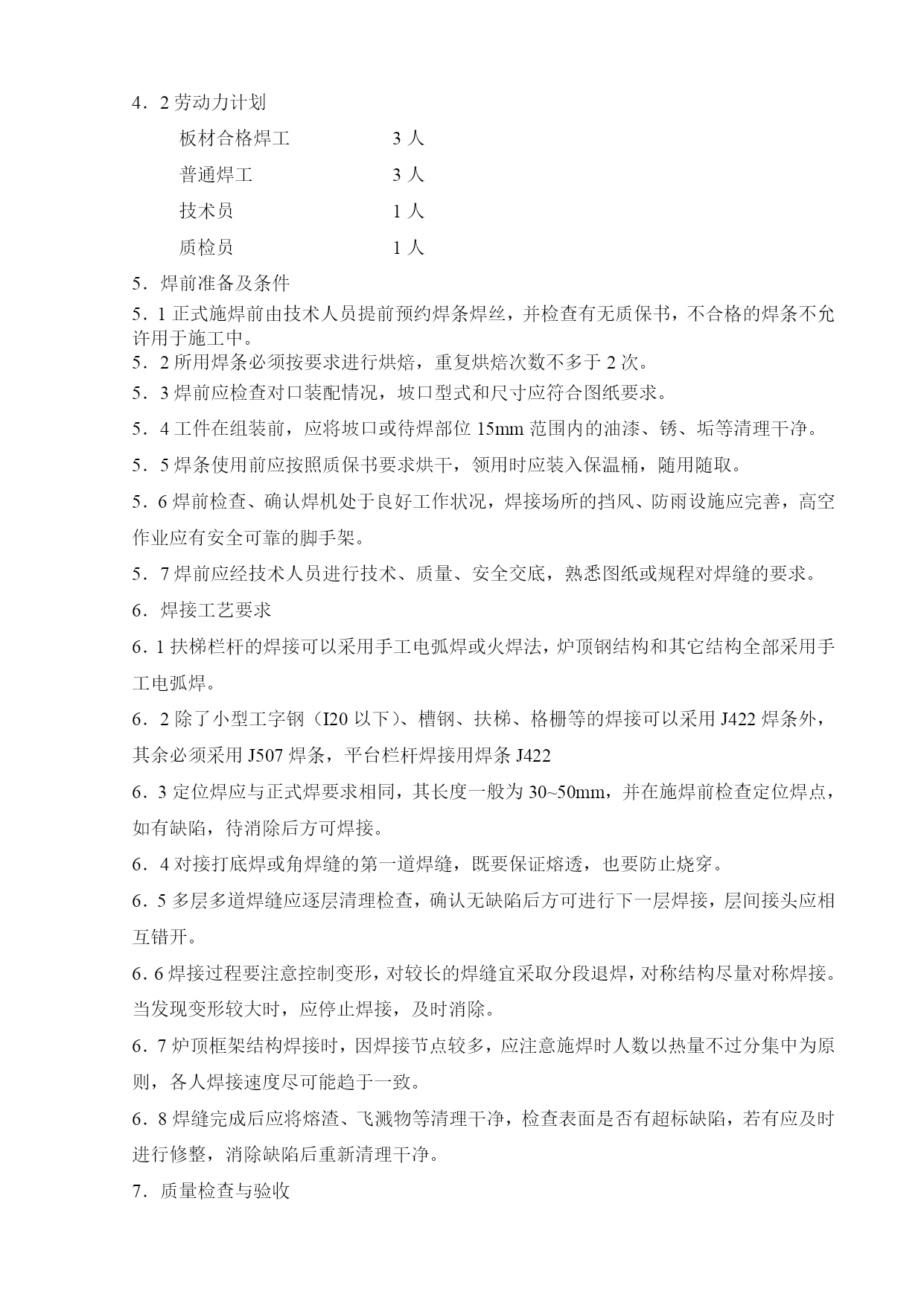

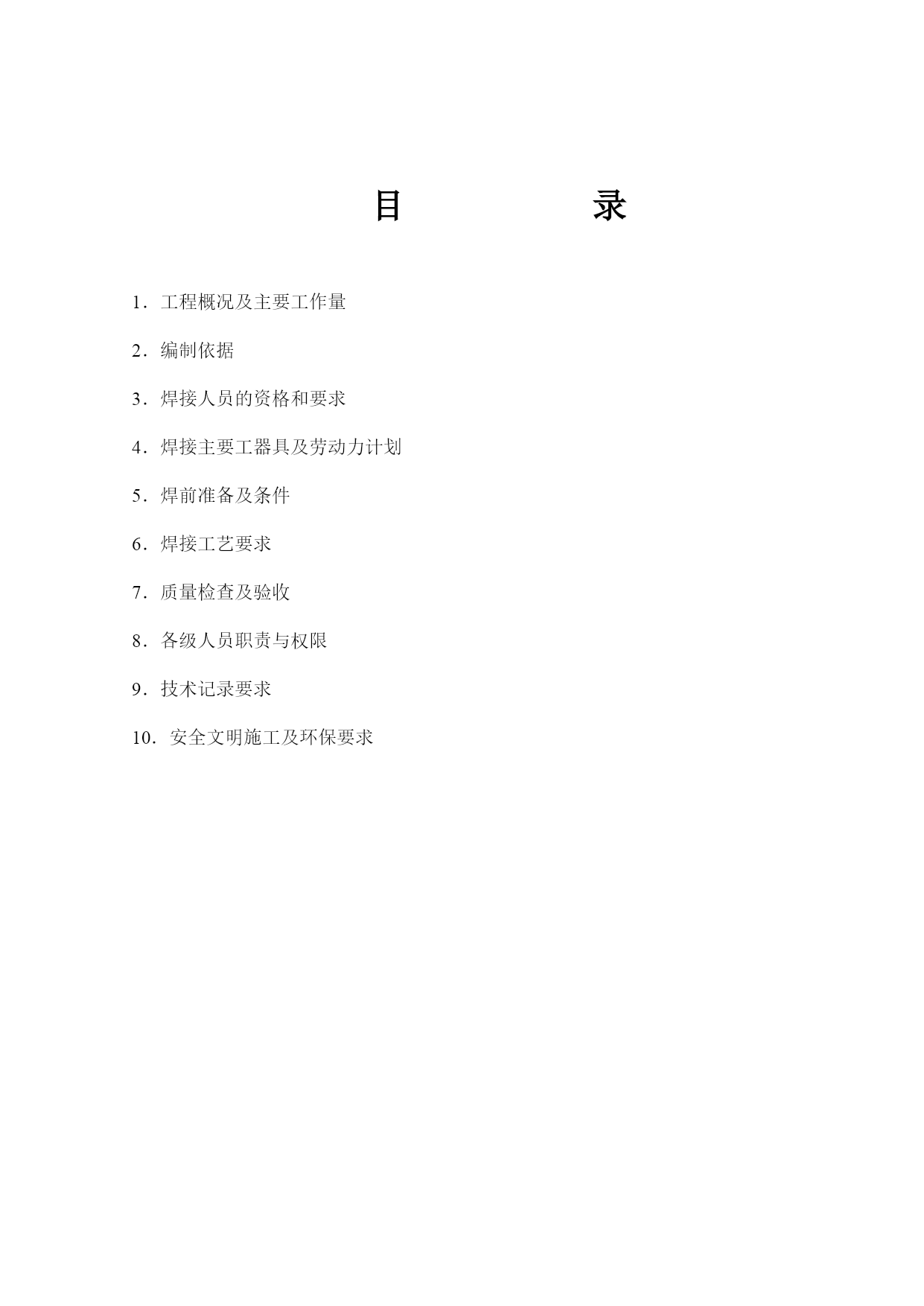

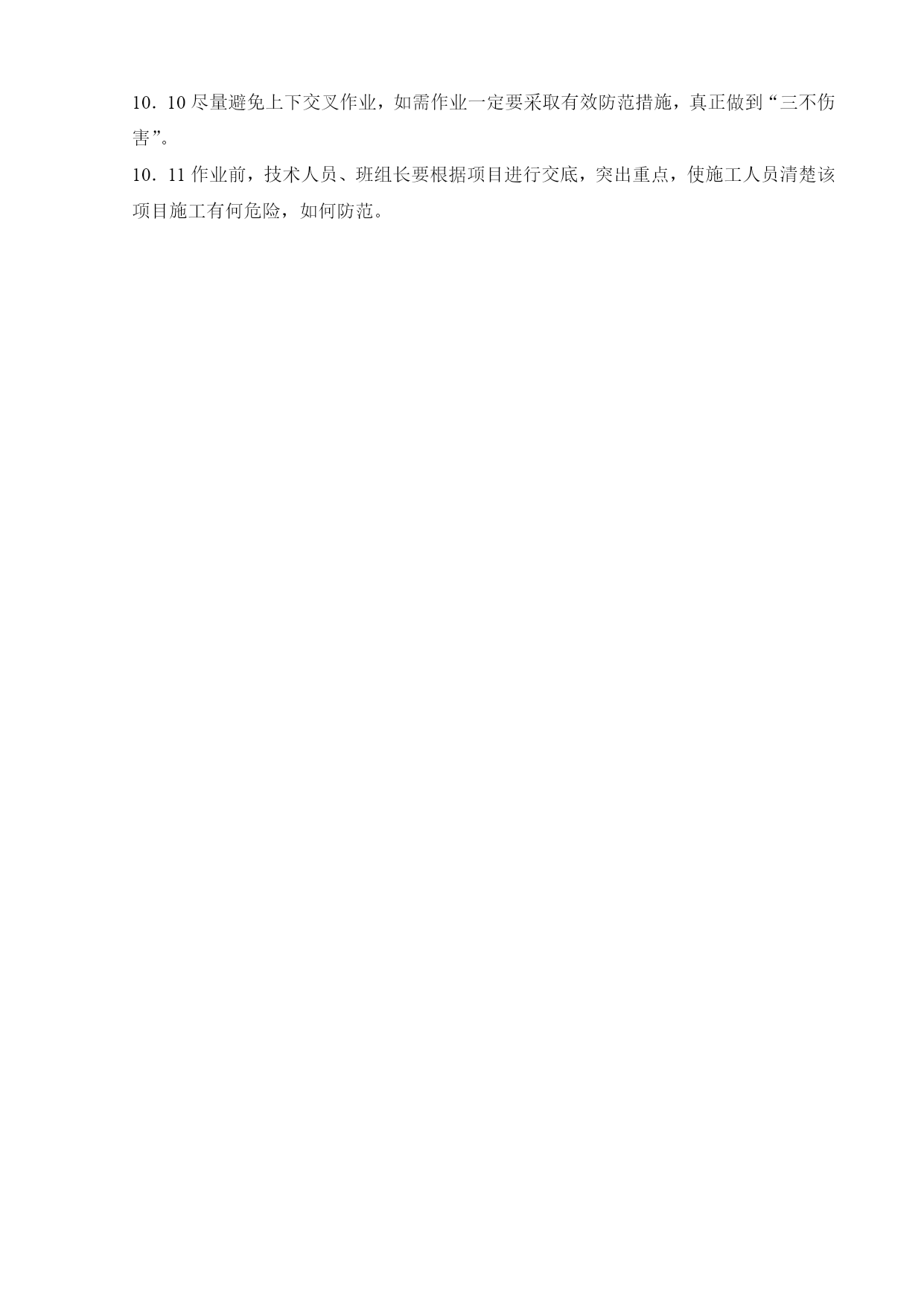

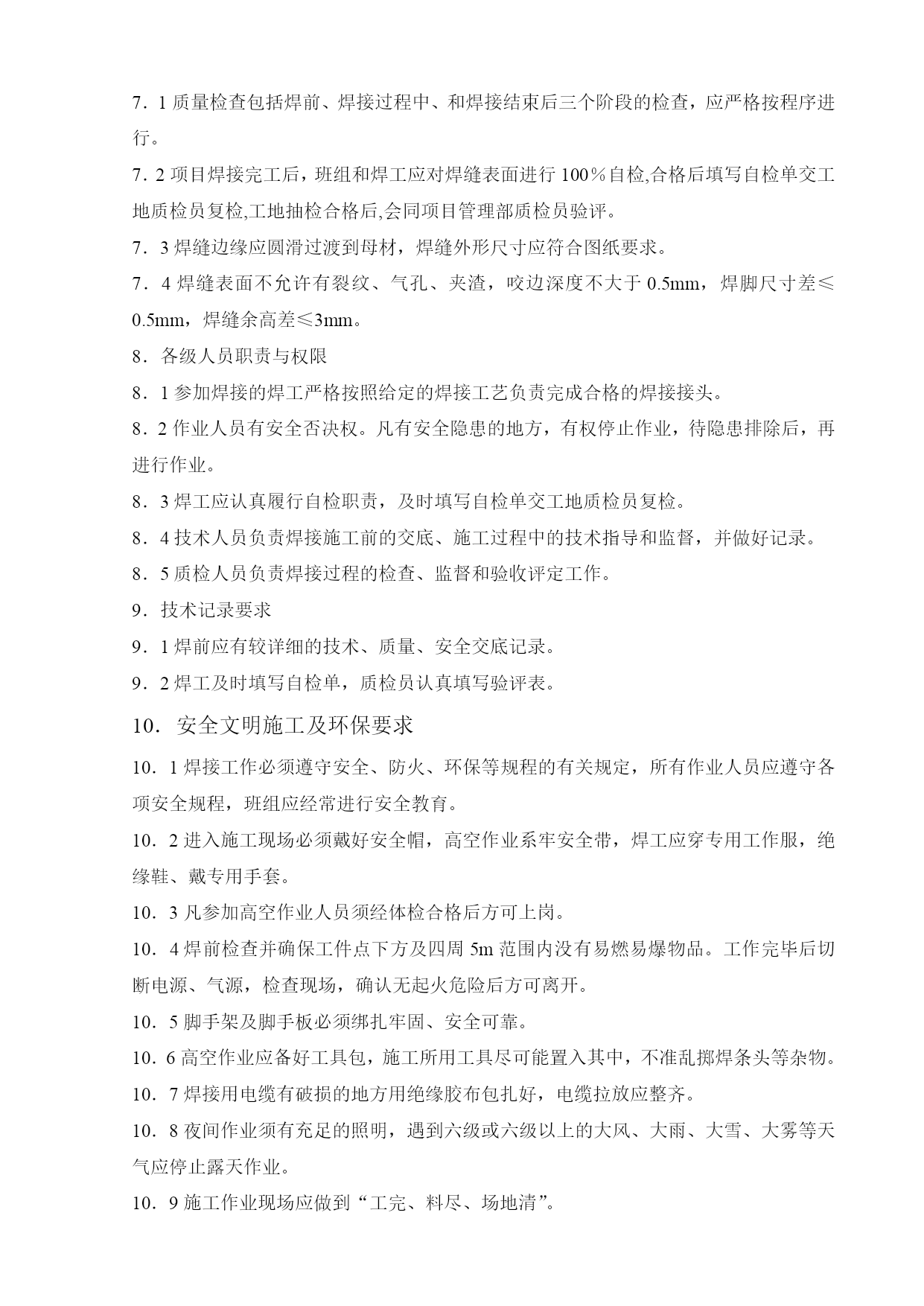

作业指导书工程名称：邯郸峰峰薛村矿矸石热电厂安装工程编号：GL-005作业项目名称：锅炉本体钢架焊接作业指导书编制单位：江苏华能建设工程集团有限公司峰峰薛村矿矸石热电厂项目部编写：宋长伟日期：2005、6、5审核：宋财法日期：2005、6、5批准：杨保金日期：2005、6、5出版日期：2005年6月5日版次：第一版目录1．工程概况及主要工作量2．编制依据3．焊接人员的资格和要求4．焊接主要工器具及劳动力计划5．焊前准备及条件6．焊接工艺要求7．质量检查及验收8．各级人员职责与权限9．技术记录要求10．安全文明施工及环保要求1．工程概况及主要工作量邯郸峰峰薛村矿矸石热电厂2×130T/H锅炉本体安装工程，锅炉系江西锅炉厂生产的JG-130/5.29-M型次高压参数循环流化床汽包炉。锅炉采用露天布置全钢结构。锅炉采用支吊结合的固定方式。锅炉钢结构总重约249516吨，其中包括平台、扶梯。主要构件（梁、柱、支撑等）在工地采用焊接连接。除腹板垫板横梁、拉杆、采用Q235-A.F外，大型型钢、钢柱材质为16Mn。2．编制依据2.1《电力建设施工及验收规范》火力发电厂焊接篇（DL5007-92）2.2《火电施工质量检验评定标准》焊接篇（1996版）2.3《焊工技术考核规程》（DL/T6779-1999）2.4《电力建设安全工作规程》火力发电厂部分（DL5009.1-2002）2.5钢结构说明书及有关图纸2.6《峰峰薛村矿矸石热电厂2×130T/H锅炉安装工程施工组织总设计》2.7《电力建设安全健康与环境管理工作规定》（国家电力公司）3．焊接人员的资格和要求3．1凡参加锅炉承重钢结构焊接的焊工必须经过相应的板材项目技术考核合格取得焊工合格证书并在有效期内。3．2焊工应有良好的工艺作风，严格按给定的焊接工艺施焊，并认真实行质量自检。3．3焊工在施焊前应认真熟悉作业指导书，凡遇于作业指导书要求不符时，焊工应拒绝施焊。4．焊接主要工器具及劳动力计划4．1焊接主要工器具序号名称型号规格单位数量1电焊机ZX7-400台82焊条烘箱150Kg台13电焊皮线25mm2米4004焊条保温桶W-3只85电焊钳300A把86电焊面罩把47去渣锤把44．2劳动力计划板材合格焊工3人普通焊工3人技术员1人质检员1人5．焊前准备及条件5．1正式施焊前由技术人员提前预约焊条焊丝，并检查有无质保书，不合格的焊条不允许用于施工中。5．2所用焊条必须按要求进行烘焙，重复烘焙次数不多于2次。5．3焊前应检查对口装配情况，坡口型式和尺寸应符合图纸要求。5．4工件在组装前，应将坡口或待焊部位15mm范围内的油漆、锈、垢等清理干净。5．5焊条使用前应按照质保书要求烘干，领用时应装入保温桶，随用随取。5．6焊前检查、确认焊机处于良好工作状况，焊接场所的挡风、防雨设施应完善，高空作业应有安全可靠的脚手架。5．7焊前应经技术人员进行技术、质量、安全交底，熟悉图纸或规程对焊缝的要求。6．焊接工艺要求6．1扶梯栏杆的焊接可以采用手工电弧焊或火焊法，炉顶钢结构和其它结构全部采用手工电弧焊。6．2除了小型工字钢（I20以下）、槽钢、扶梯、格栅等的焊接可以采用J422焊条外，其余必须采用J507焊条，平台栏杆焊接用焊条J4226．3定位焊应与正式焊要求相同，其长度一般为30~50mm，并在施焊前检查定位焊点，如有缺陷，待消除后方可焊接。6．4对接打底焊或角焊缝的第一道焊缝，既要保证熔透，也要防止烧穿。6．5多层多道焊缝应逐层清理检查，确认无缺陷后方可进行下一层焊接，层间接头应相互错开。6．6焊接过程要注意控制变形，对较长的焊缝宜采取分段退焊，对称结构尽量对称焊接。当发现变形较大时，应停止焊接，及时消除。6．7炉顶框架结构焊接时，因焊接节点较多，应注意施焊时人数以热量不过分集中为原则，各人焊接速度尽可能趋于一致。6．8焊缝完成后应将熔渣、飞溅物等清理干净，检查表面是否有超标缺陷，若有应及时进行修整，消除缺陷后重新清理干净。7．质量检查与验收7．1质量检查包括焊前、焊接过程中、和焊接结束后三个阶段的检查，应严格按程序进行。7．2项目焊接完工后，班组和焊工应对焊缝表面进行100％自检,合格后填写自检单交工地质检员复检,工地抽检合格后,会同项目管理部质检员验评。7．3焊缝边缘应圆滑过渡到母材，焊缝外形尺寸应符合图纸要求。7．4焊缝表面不允许有裂纹、气孔、夹渣，咬边深度不大于0.5mm，焊脚尺寸差≤0.5mm，焊缝余高差≤3mm。8．各级人员职责与权限8．1参加焊接的焊工严格按照给定的焊接工艺负责完成合格的焊接接头。8．2作业人
