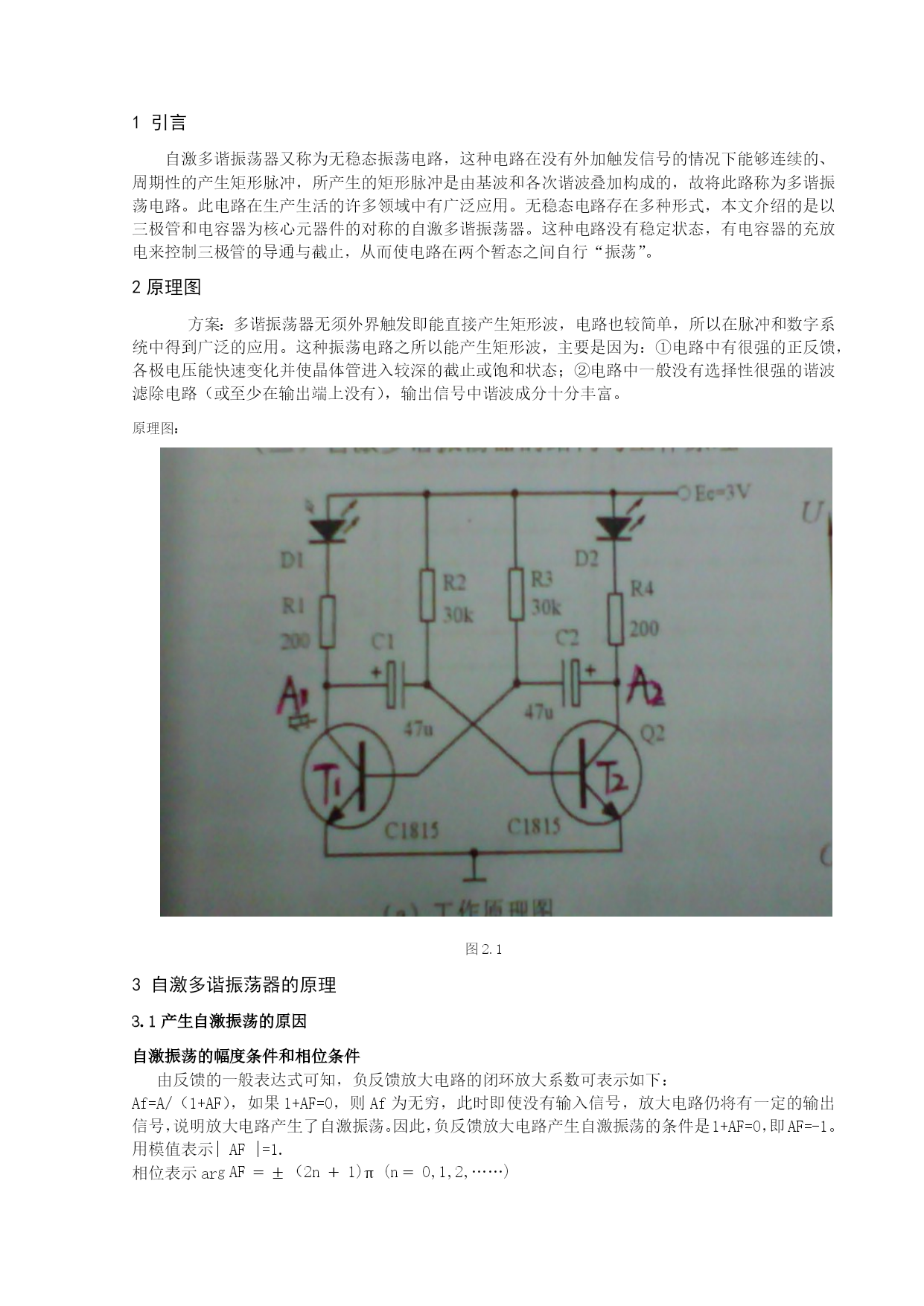

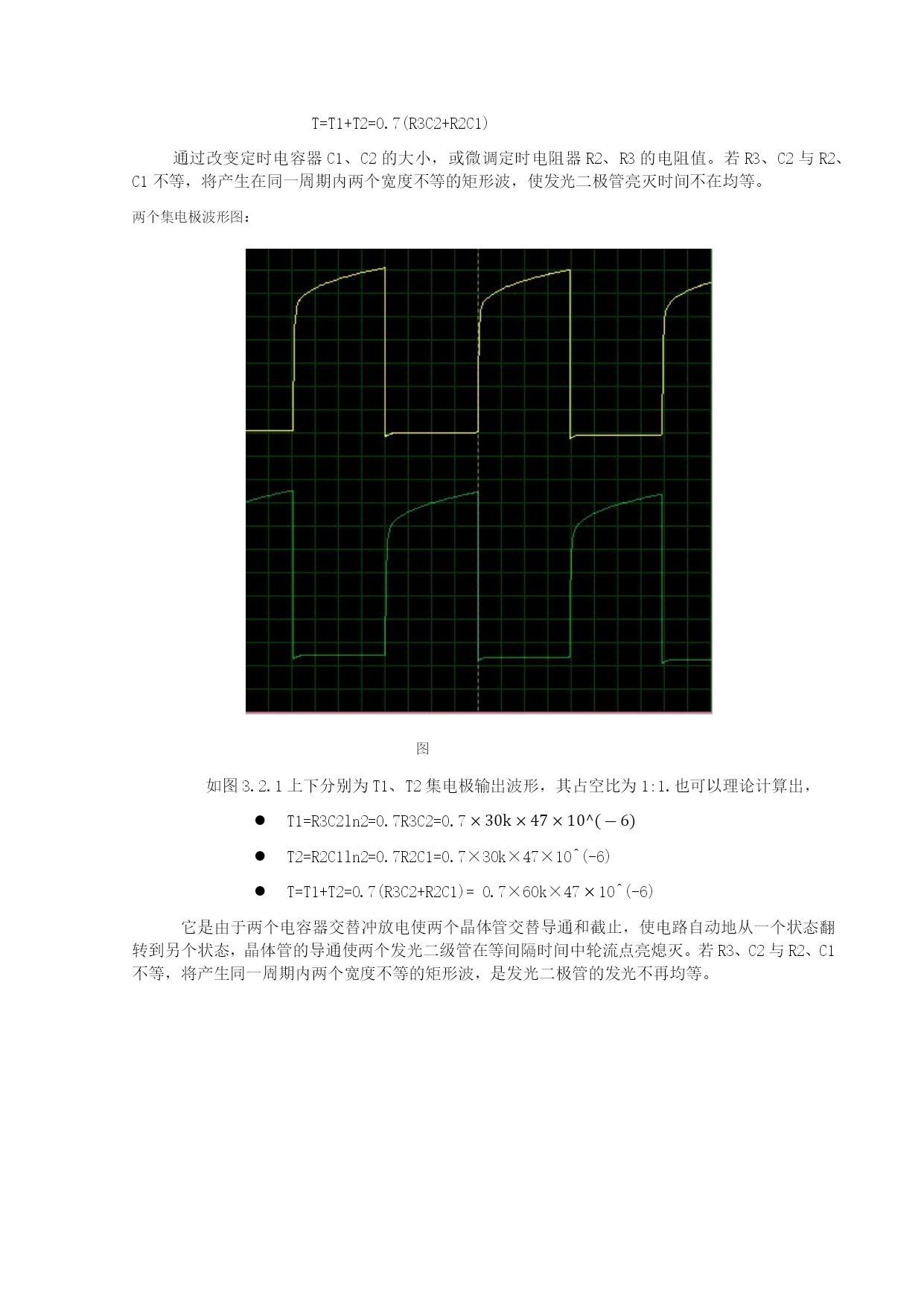

课程设计闪光灯电路（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）课程设计题目自激多谐振荡闪光灯电路学生姓名杨凡学号1010064040所在院(系)陕西理工学院物电学院专业班级电子信息科学与技术102指导教师周平和完成地点陕西理工学院2021年11月15日闪光灯电路杨凡（陕西理工学院物电学院电子信息科学与技术102班陕西汉中723001）指导老师：周平和【摘要】：自激多谐振荡器是一种阻容耦合式的矩形波发生器，矩形波含有丰富的奇次谐波，多谐振荡器由此得名。在习惯上，人们只将阻容耦合式的矩形波发生器称为多谐振荡器，而把采用变压器耦合的强反馈振荡器称为间歇振荡器。【关键字】：LED、晶体管、电容、仿真软件LEDmultivibratorYangfan(Grade10,Class2,MajorElectronicInformationScienceandTechnologyDepartmentofPhysics,ShannxiUniversityofTechnology,Hanzhong,723001)Tutor：Zhouheping【abstract】：Self-excitingmultivibratorisakindofresistanceandcapacitancecoupledtyperectangularwavegenerator,rectangularwavecontainsrichoddharmonics,harmonicoscillatorhencethename.inthehabit,peoplewillonlyresistancecapacitycouplingtyperectangularwavegeneratorcalledmultivibrator,andtakethetransformercouplingofstrongfeedbackoscillator.【keywords】:LED,transistorproteus1引言自激多谐振荡器又称为无稳态振荡电路，这种电路在没有外加触发信号的情况下能够连续的、周期性的产生矩形脉冲，所产生的矩形脉冲是由基波和各次谐波叠加构成的，故将此路称为多谐振荡电路。此电路在生产生活的许多领域中有广泛应用。无稳态电路存在多种形式，本文介绍的是以三极管和电容器为核心元器件的对称的自激多谐振荡器。这种电路没有稳定状态，有电容器的充放电来控制三极管的导通与截止，从而使电路在两个暂态之间自行“振荡”。2原理图方案：多谐振荡器无须外界触发即能直接产生矩形波，电路也较简单，所以在脉冲和数字系统中得到广泛的应用。这种振荡电路之所以能产生矩形波，主要是因为：①电路中有很强的正反馈，各极电压能快速变化并使晶体管进入较深的截止或饱和状态；②电路中一般没有选择性很强的谐波滤除电路（或至少在输出端上没有），输出信号中谐波成分十分丰富。原理图：图2.13自激多谐振荡器的原理3.1产生自激振荡的原因自激振荡的幅度条件和相位条件由反馈的一般表达式可知，负反馈放大电路的闭环放大系数可表示如下：Af=A/（1+AF），如果1+AF=0，则Af为无穷，此时即使没有输入信号，放大电路仍将有一定的输出信号，说明放大电路产生了自激振荡。因此，负反馈放大电路产生自激振荡的条件是1+AF=0，即AF=-1。用模值表示|AF|=1.相位表示argAF=±（2n+1)π(n=0,1,2,……)阻容耦合单管共射放大电路在中频段时φ=-180°，而在低频段和高频段，还将分别产生∆φ=0～+90°和∆φ=0～-90°的附加相移。显然，如为两级放大电路，可以产生0～±180°的附加相移，而对于三级放大电路，附加相移可达0～±270°。如果当信号为某个频率时，附加相移等于180°，假设反馈网络为纯电阻特性，则此时argAF=180°,即可满足自激振荡的相位条件。3.2自激多谐振荡器原理它是一个典型的分立元件集基耦合多谐振荡器。它有两个晶体管反相器经RC电路交叉耦合接成正反馈电路组成。两个电容器交替冲放电使两管交替导通和截止，使电路自动地从一个状态自动翻转到另个状态，形成自激振荡。此电路可由双稳态触发器电路中的两支电阻耦合支路改为电容耦合支路得到。那么双稳态电路就变成没有稳定状态,即多谐振荡电路为无稳电路。自激振荡电路两边是对称的，接通电源后，两管均应导通。为便于分析，假定因某种因素影响，iC1有上升趋势，那么就会发生如下的正反馈循环过程：iC1↑→uR1↑→uA1↓→ub2↓→ib2↓→iC2↓→uR4↓→uA2↑┐↑-------------------------
