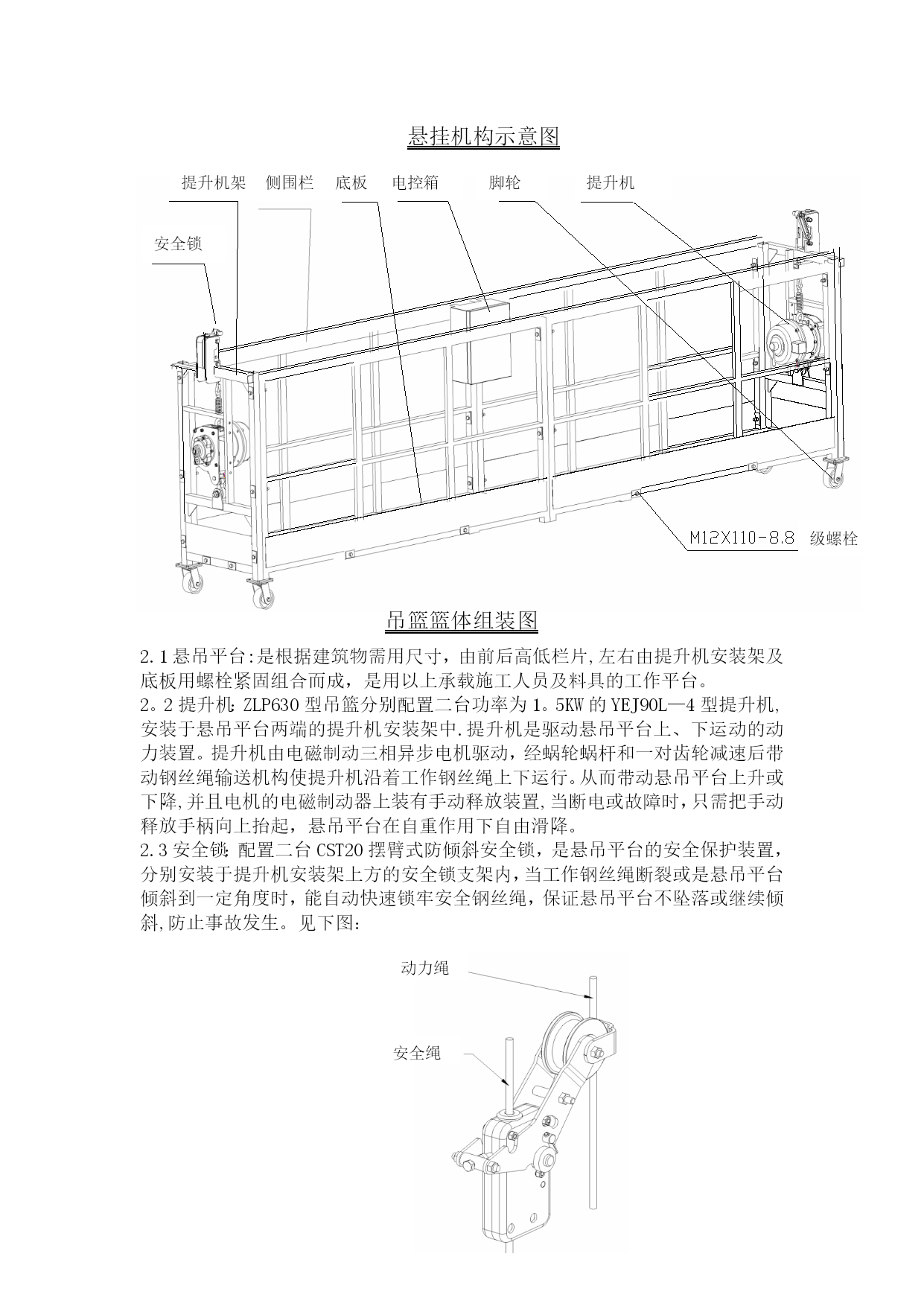

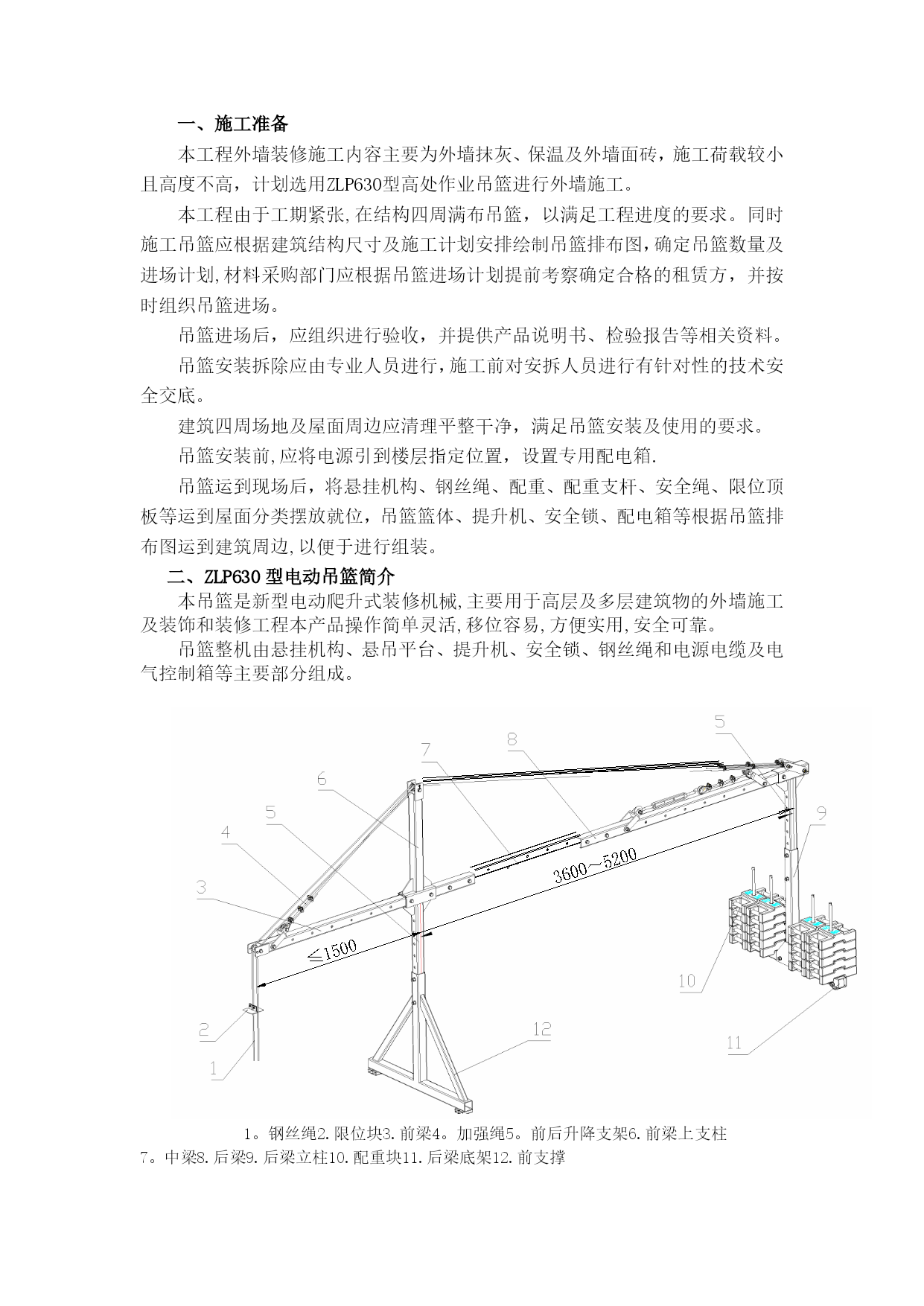

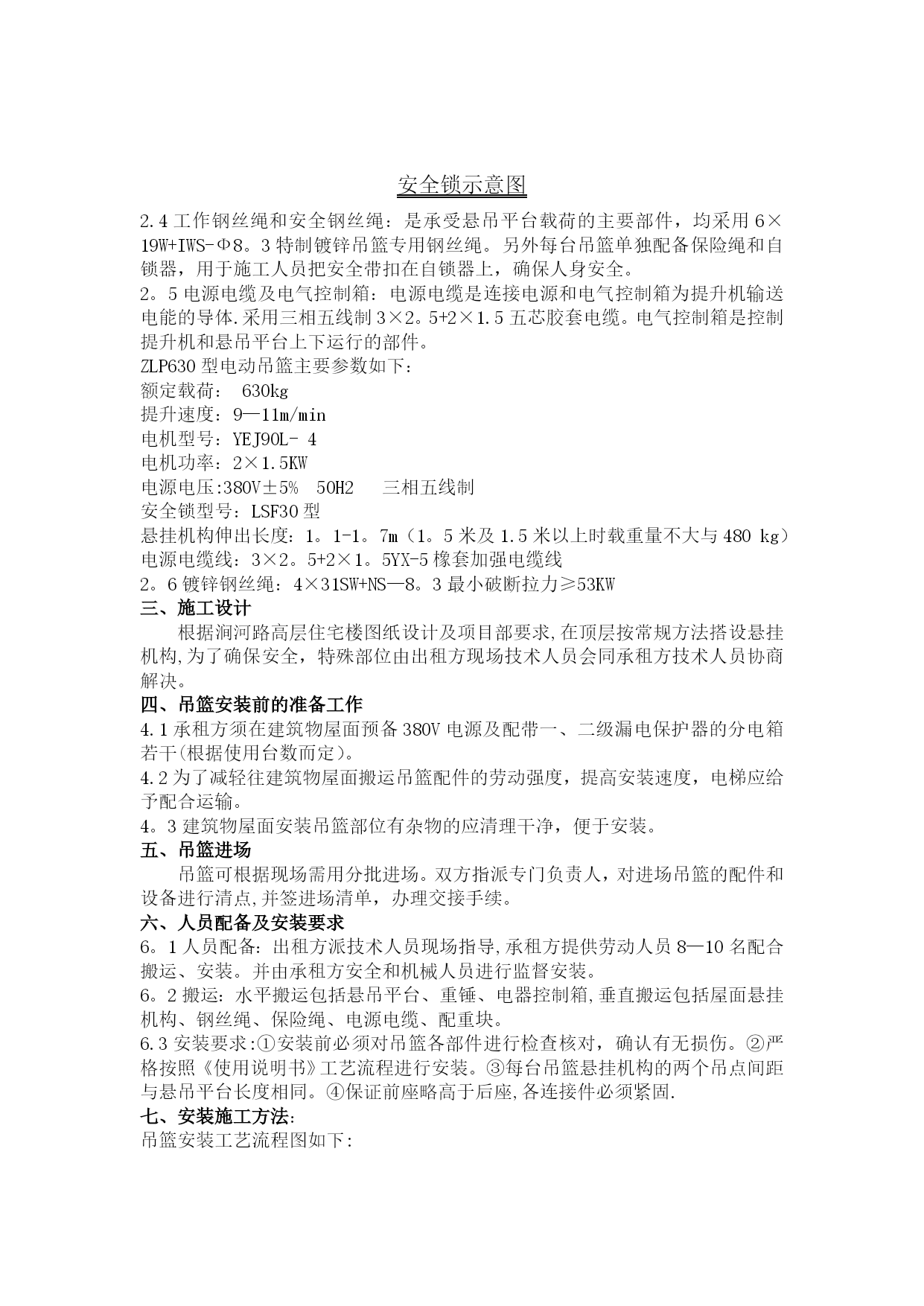

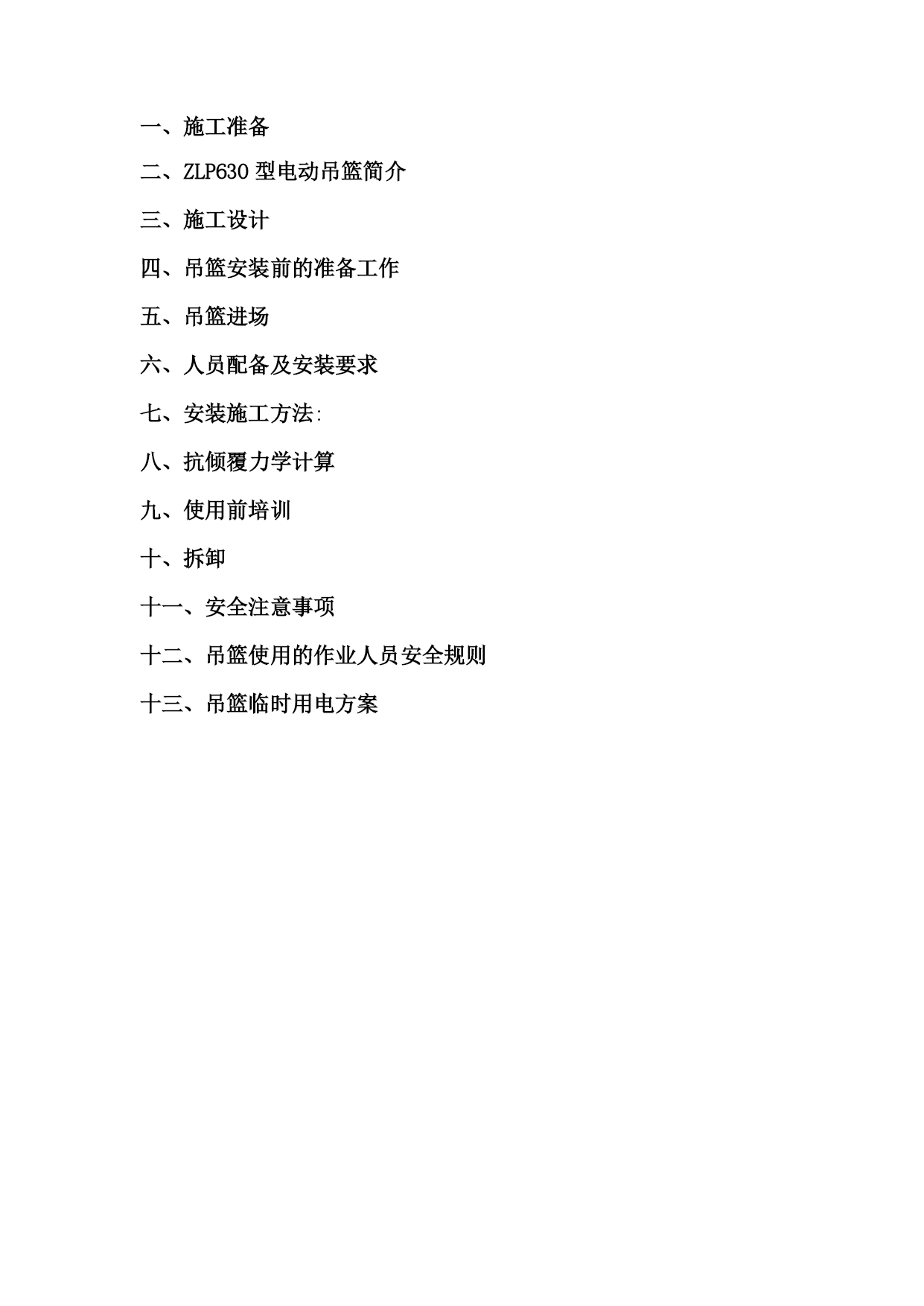

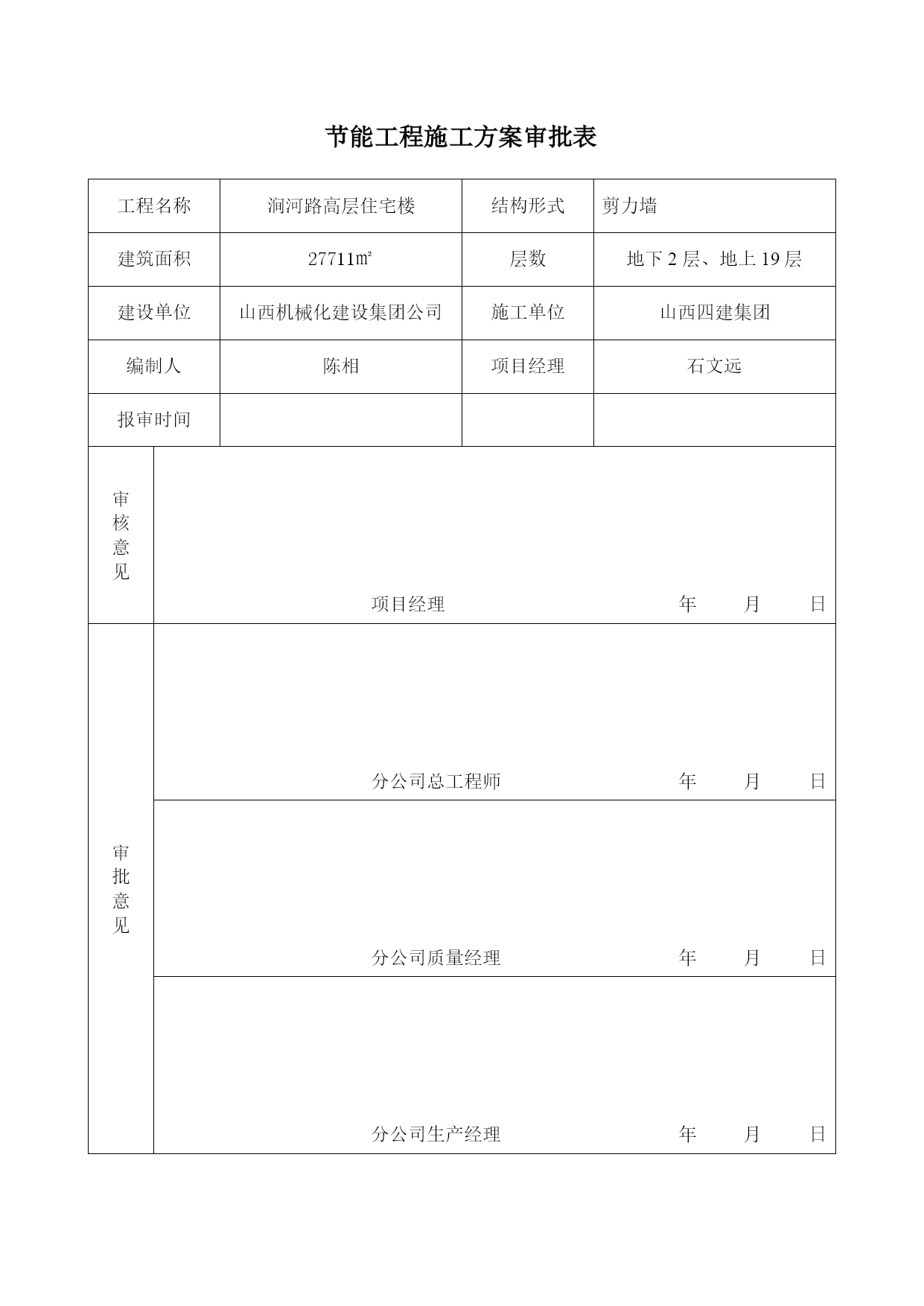

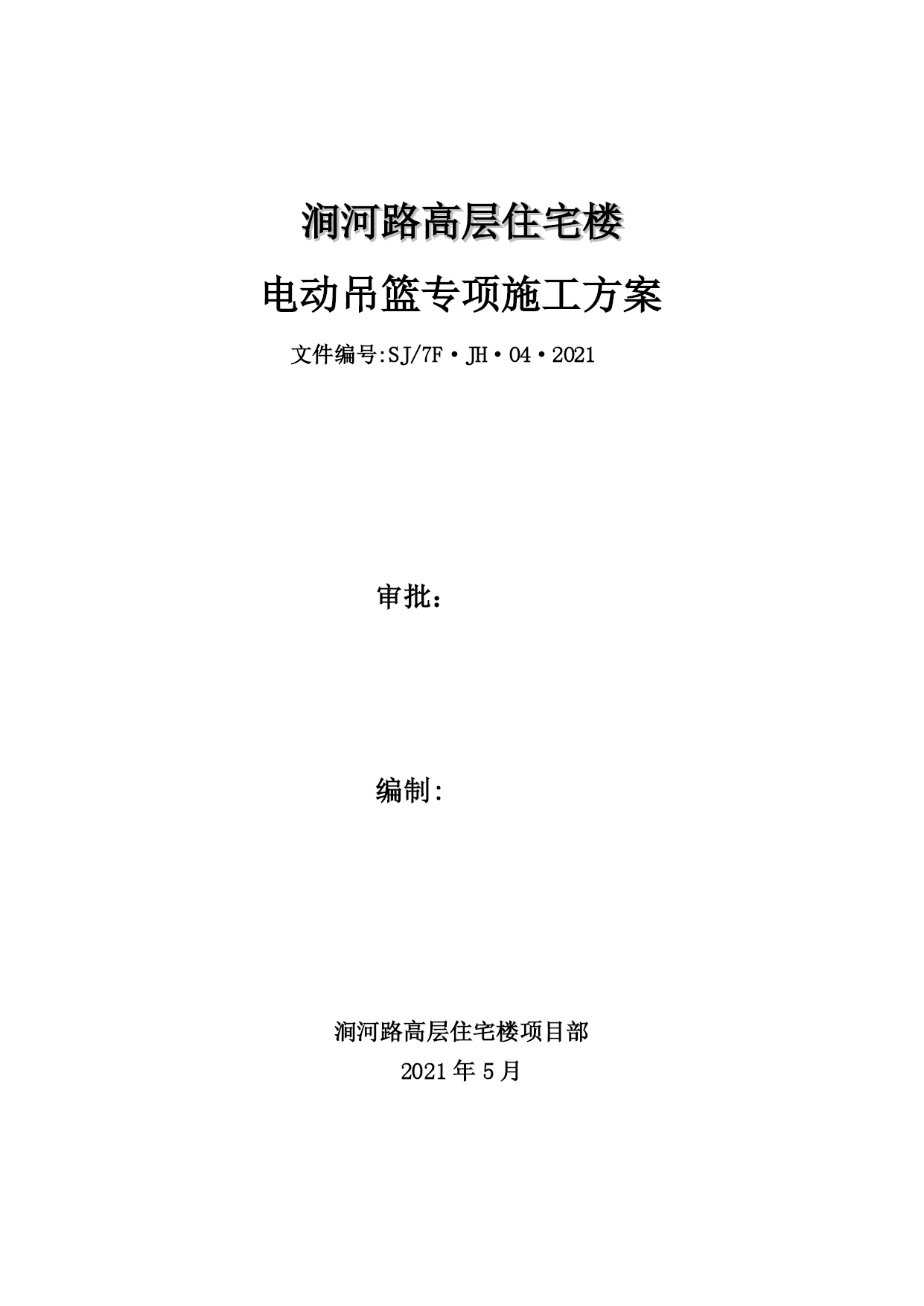

电功吊篮专项施工方案05MicrosoftWord文档【实用文档】doc文档可直接使用可编辑，欢迎下载涧河路高层住宅楼电动吊篮专项施工方案文件编号:SJ/7F·JH·04·2021审批：编制:涧河路高层住宅楼项目部2021年5月节能工程施工方案审批表工程名称涧河路高层住宅楼结构形式剪力墙建筑面积27711㎡层数地下2层、地上19层建设单位山西机械化建设集团公司施工单位山西四建集团编制人陈相项目经理石文远报审时间审核意见项目经理年月日审批意见分公司总工程师年月日分公司质量经理年月日分公司生产经理年月日一、施工准备二、ZLP630型电动吊篮简介三、施工设计四、吊篮安装前的准备工作五、吊篮进场六、人员配备及安装要求七、安装施工方法:八、抗倾覆力学计算九、使用前培训十、拆卸十一、安全注意事项十二、吊篮使用的作业人员安全规则十三、吊篮临时用电方案一、施工准备本工程外墙装修施工内容主要为外墙抹灰、保温及外墙面砖，施工荷载较小且高度不高，计划选用ZLP630型高处作业吊篮进行外墙施工。本工程由于工期紧张,在结构四周满布吊篮，以满足工程进度的要求。同时施工吊篮应根据建筑结构尺寸及施工计划安排绘制吊篮排布图，确定吊篮数量及进场计划,材料采购部门应根据吊篮进场计划提前考察确定合格的租赁方，并按时组织吊篮进场。吊篮进场后，应组织进行验收，并提供产品说明书、检验报告等相关资料。吊篮安装拆除应由专业人员进行，施工前对安拆人员进行有针对性的技术安全交底。建筑四周场地及屋面周边应清理平整干净，满足吊篮安装及使用的要求。吊篮安装前,应将电源引到楼层指定位置，设置专用配电箱.吊篮运到现场后，将悬挂机构、钢丝绳、配重、配重支杆、安全绳、限位顶板等运到屋面分类摆放就位，吊篮篮体、提升机、安全锁、配电箱等根据吊篮排布图运到建筑周边,以便于进行组装。二、ZLP630型电动吊篮简介本吊篮是新型电动爬升式装修机械,主要用于高层及多层建筑物的外墙施工及装饰和装修工程本产品操作简单灵活,移位容易,方便实用,安全可靠。吊篮整机由悬挂机构、悬吊平台、提升机、安全锁、钢丝绳和电源电缆及电气控制箱等主要部分组成。1。钢丝绳2.限位块3.前梁4。加强绳5。前后升降支架6.前梁上支柱7。中梁8.后梁9.后梁立柱10.配重块11.后梁底架12.前支撑悬挂机构示意图提升机架侧围栏底板电控箱脚轮提升机安全锁级螺栓1、悬挂机构:是架设于建筑物屋面通过钢丝绳来悬挂悬吊平台的装置.悬挂机构由二个相同的悬挂支架成对组成，配重块均衡放置在后座的穿杆上.吊篮篮体组装图2.1悬吊平台:是根据建筑物需用尺寸，由前后高低栏片,左右由提升机安装架及底板用螺栓紧固组合而成，是用以上承载施工人员及料具的工作平台。2。2提升机：ZLP630型吊篮分别配置二台功率为1。5KW的YEJ90L—4型提升机,安装于悬吊平台两端的提升机安装架中.提升机是驱动悬吊平台上、下运动的动力装置。提升机由电磁制动三相异步电机驱动，经蜗轮蜗杆和一对齿轮减速后带动钢丝绳输送机构使提升机沿着工作钢丝绳上下运行。从而带动悬吊平台上升或下降,并且电机的电磁制动器上装有手动释放装置,当断电或故障时，只需把手动释放手柄向上抬起，悬吊平台在自重作用下自由滑降。2.3安全锁：配置二台CST20摆臂式防倾斜安全锁，是悬吊平台的安全保护装置，分别安装于提升机安装架上方的安全锁支架内，当工作钢丝绳断裂或是悬吊平台倾斜到一定角度时，能自动快速锁牢安全钢丝绳，保证悬吊平台不坠落或继续倾斜,防止事故发生。见下图：动力绳安全绳安全锁示意图2.4工作钢丝绳和安全钢丝绳：是承受悬吊平台载荷的主要部件，均采用6×19W+IWS-Ф8。3特制镀锌吊篮专用钢丝绳。另外每台吊篮单独配备保险绳和自锁器，用于施工人员把安全带扣在自锁器上，确保人身安全。2。5电源电缆及电气控制箱：电源电缆是连接电源和电气控制箱为提升机输送电能的导体.采用三相五线制3×2。5+2×1.5五芯胶套电缆。电气控制箱是控制提升机和悬吊平台上下运行的部件。ZLP630型电动吊篮主要参数如下：额定载荷：630kg提升速度：9—11m/min电机型号：YEJ90L-4电机功率：2×1.5KW电源电压:380V±5%50H2三相五线制安全锁型号：LSF30型悬挂机构伸出长度：1。1-1。7m（1。5米及1.5米以上时载重量不大与480kg）电源电缆线：3×2。5+2×1。5YX-5
