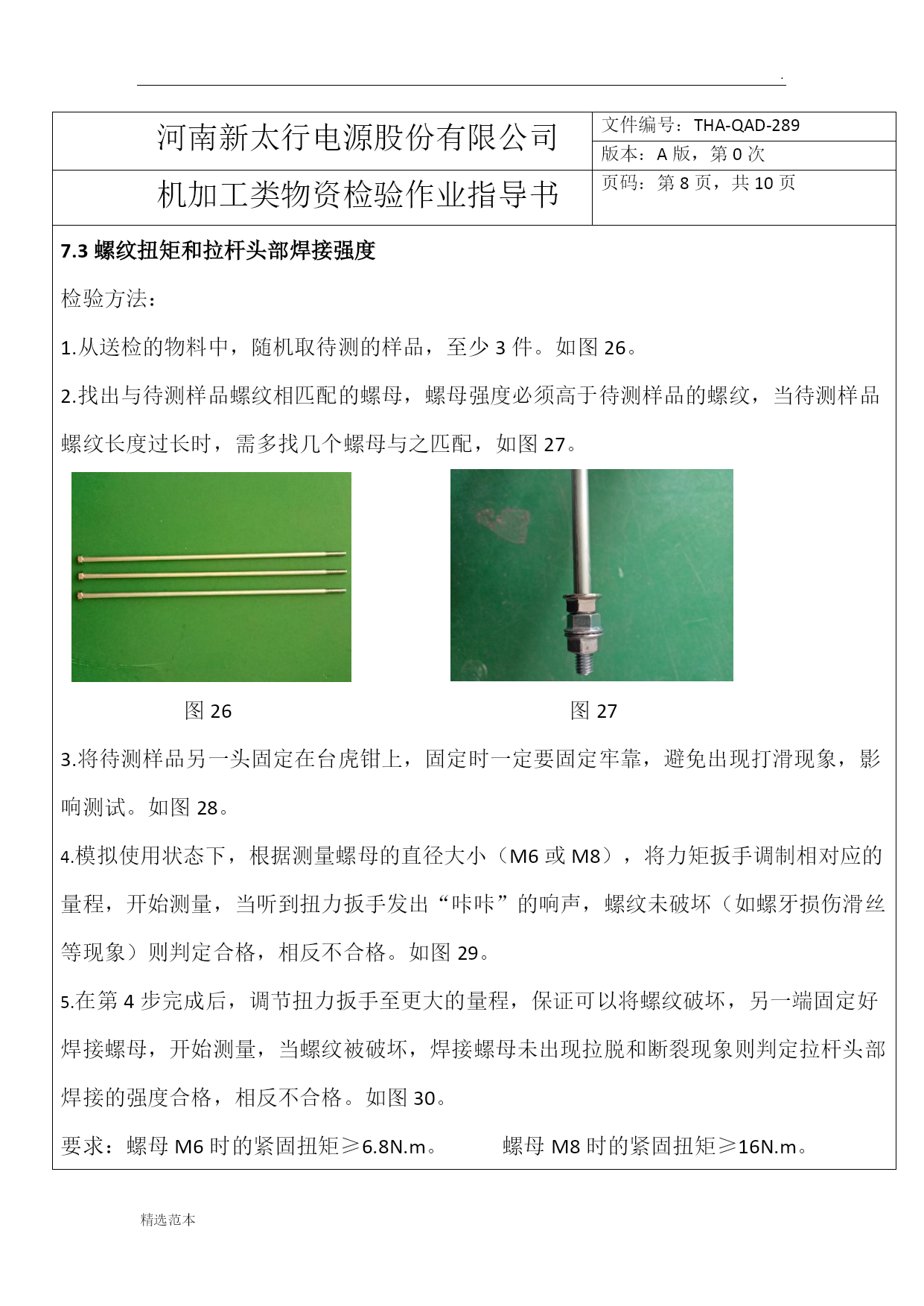

.精选范本河南新太行电源股份有限公司（七五五厂）产品名称：机加工类文件名称：检验作业指导书分类编号：THA-QAD-289文件制定：张祥杰文件审核：文件批准：2017年3月河南新太行电源股份有限公司文件编号：THA-QAD-289版本：A版，第0次机加工类物资检验作业指导书页码：，目录目的2.适用范围3.职责4.术语与定义5.参考文件6.文件检查7.检验项目与检验方法8.检验频次与规则河南新太行电源股份有限公司文件编号：THA-QAD-289版本：A版，第0次机加工类物资检验作业指导书页码：，1.目的规范机加工类物资的检验标准，确保采购的机加工类物资满足产品质量要求。范围适用于本公司所有项目使用的机加工类物资的检验，如：固定板、挡板、支架、固定角铁、顶部拉紧螺杆、底部拉杆、拉紧螺杆、拉杆、软铜排、针织铜排、连接铜排等。3.职责品质部来料检验组组长负责制定，修订本标准，IQC执行本检验标准。术语与定义拉紧螺杆：用于固定板，环氧板，卡板与模组进行拉紧固定。连接铜排：用于两个模组之间的连接或模组与其他电器件连接在一起。针织铜排：表层使用黄腊管包裹，用于引出整个模组的正负极。固定板：用于将拼装好的电池组固定在一起，并装于箱体上面。参考文件《盐雾试验作业指导书》，《未注公差等级查看表》，《锂电池电源系统合格供应商清单》，《图纸》，《技术标准》。河南新太行电源股份有限公司文件编号：THA-QAD-289版本：A版，第0次机加工类物资检验作业指导书页码：，文件检查6.1检验的箱体相对应的《图纸》《技术标准》《合格供方目录》等，是否存在并在有效期内。如不存在或不在有效期内及时以《质量问题通知单》形式通知技术下发。6.2供应商提供的相关报告符合要求。检验项目缺陷描述检验方法供应商与来料供应商和提交的物料不在合格供方目录中供应商和提供物料应在我司的合格供方目录中。材质报告未提供材质报告或材质报告没有供方盖章每批物料必须有材质报告，材质报告上必须盖有供应商的章，根据标准，核对材质报告内容的准确性，化学成分与力学性能满足标准。ROHS报告未提供ROHS报告或ROHS报告不在有效期内批量供货时必须提供ROHS报告，ROHS报告应在有效内，有效期为一年。河南新太行电源股份有限公司文件编号：THA-QAD-289版本：A版，第0次机加工类物资检验作业指导书页码：，检验项目与检验方法7.1外观合格不合格外观均匀、平整，无色差、皱纹、裂纹、气泡、流痕、夹杂、发粘和掉漆等缺陷；边缘无毛刺、无划伤、无点状凹坑、无污渍、无缺料，无氧化、无机械性损伤等；焊接符合图纸要求。外观有色差、有划伤、绝缘皮包裹影响使用、有氧化、工艺孔错误、未电泳、有焊丝、电泳不均匀、掉漆、变形、焊接不符合图纸、漏金属、折角不合格、焊穿、绝缘皮损伤、表面有氧化皮等。合格软铜排合格编织铜排排合格连接铜排合格固定板合格拉紧螺杆河南新太行电源股份有限公司文件编号：THA-QAD-289版本：A版，第0次机加工类物资检验作业指导书页码：，图1（表面划伤）图2（绝缘护套包裹不合格）图3（表面氧化严重）图4（工艺孔错误）图5（未电泳）图6（有焊丝）图7（电泳不均匀）图8（掉电泳层）图9（变形）河南新太行电源股份有限公司文件编号：THA-QAD-289版本：A版，第0次机加工类物资检验作业指导书页码：，图10（表面划伤）图11（焊点不够）图12（漏金属）图13（折角不合格）图14（焊穿）图15（绝缘皮损伤）图16（表面有氧化皮）图17（有毛刺）河南新太行电源股份有限公司文件编号：THA-QAD-289版本：A版，第0次机加工类物资检验作业指导书页码：，7.2尺寸检验方法：跟据图纸要求，对机加类类物资的长，宽，厚度，相关孔直径，使用卡尺，盒尺，钢板尺等检验工具进行尺寸测量，并记录相关数据。注意事项：对孔间距测量时，需加上两个孔的半径。图18（拉杆长度测量）图19（螺纹长度测量）图20（直径测量）图21（固定板厚度测量）图22（孔直径测量）图23（孔间距测量）图24（宽度测量）图25（焊段长度测量）河南新太行电源股份有限公司文件编号：THA-QAD-289版本：A版，第0次机加工类物资检验作业指导书页码：，7.3螺纹扭矩和拉杆头部焊接强度检验方法：1.从送检的物料中，随机取待测的样品，至少3件。如图26。找出与待测样品螺纹相匹配的螺母，螺母强度必须高于待测样品的螺纹，当待测样品螺纹长度过长时，需多找几个螺母与之匹配，如图27。图26图27将待测样品另一头固定在台虎钳上，固定时一定要固定牢靠，避免出现打滑现象，影响测试。如图28。
