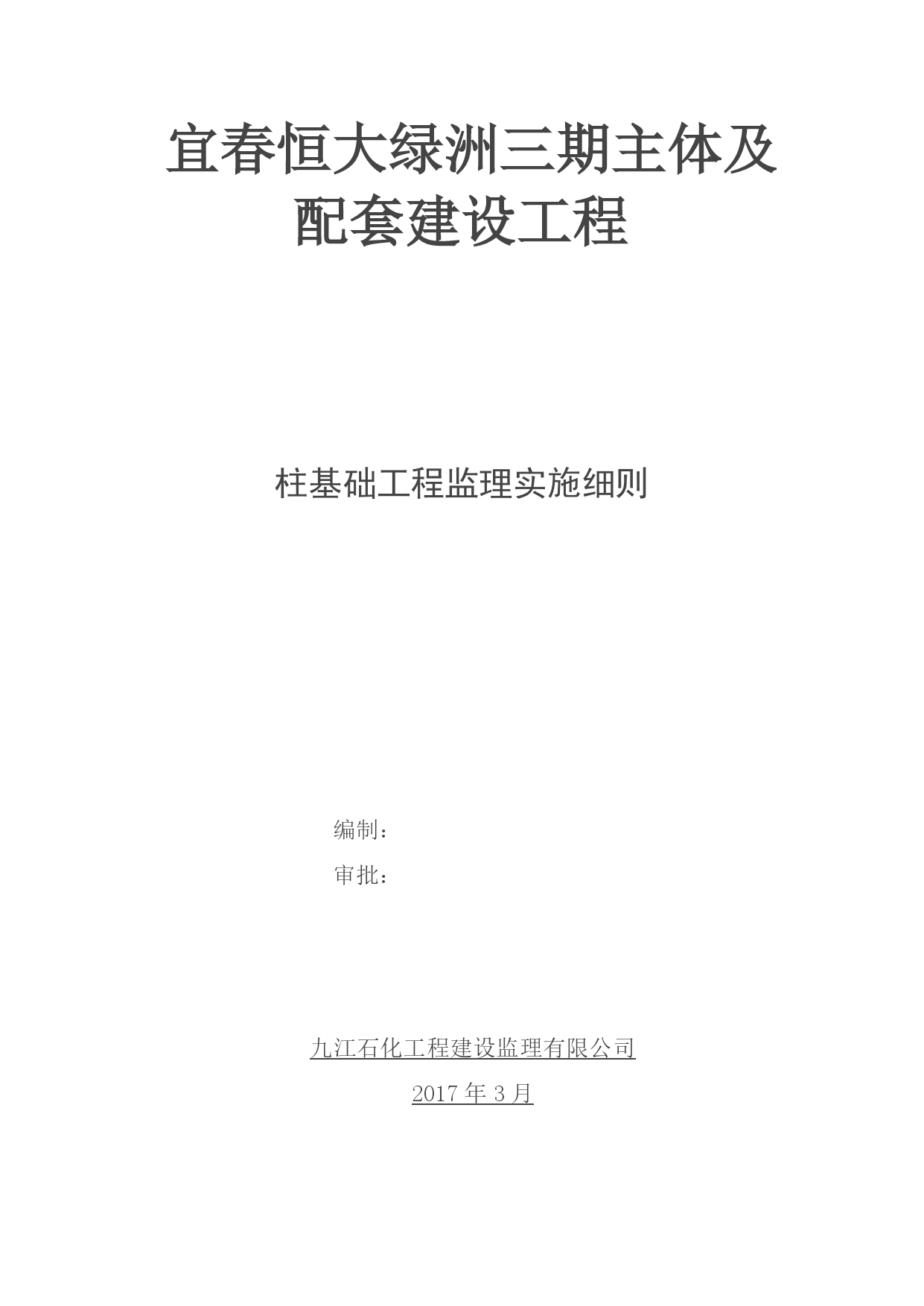

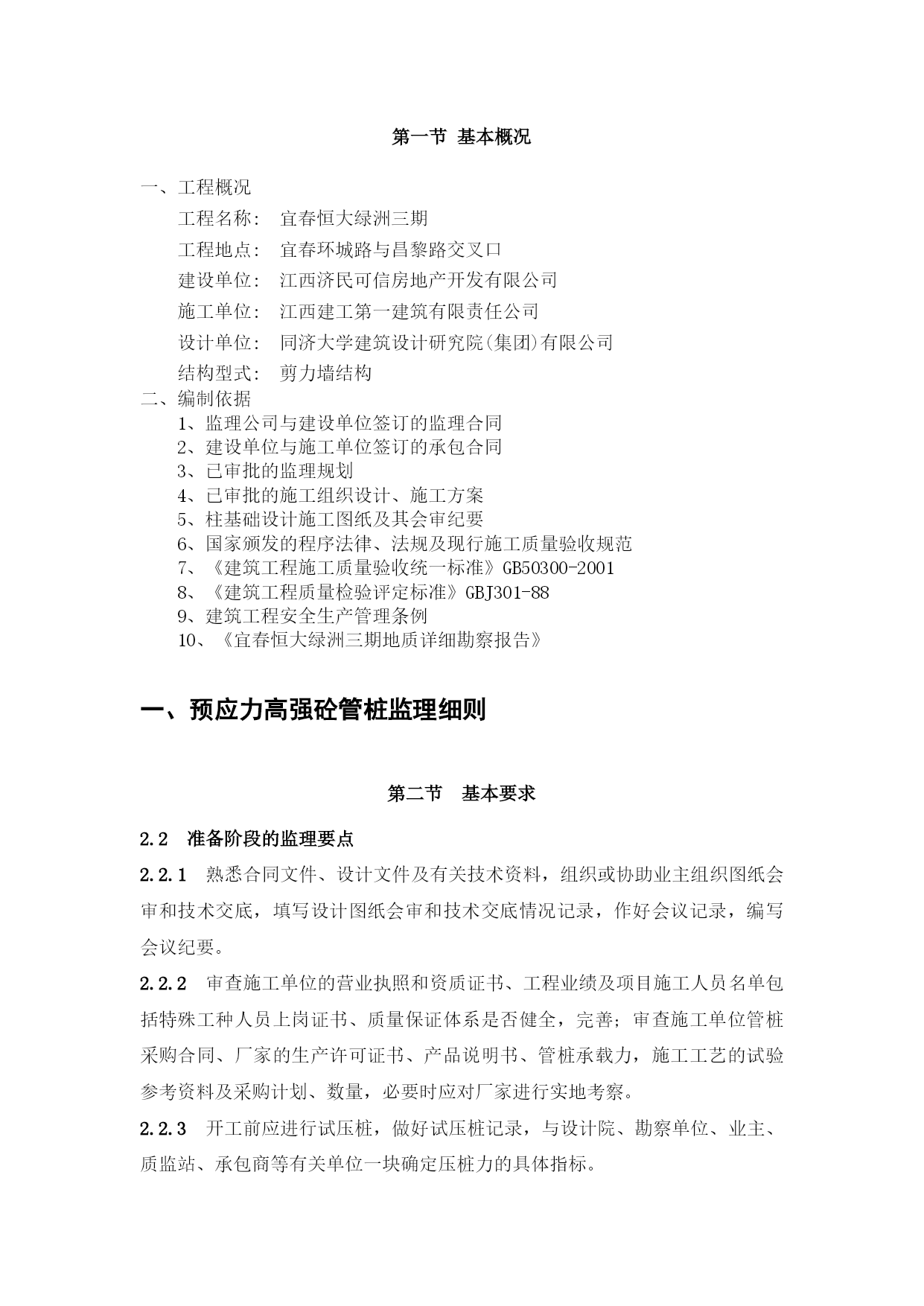

宜春恒大绿洲三期主体及配套建设工程柱基础工程监理实施细则编制：审批：九江石化工程建设监理有限公司2017年3月第一节基本概况一、工程概况工程名称:宜春恒大绿洲三期工程地点:宜春环城路与昌黎路交叉口建设单位:江西济民可信房地产开发有限公司施工单位:江西建工第一建筑有限责任公司设计单位:同济大学建筑设计研究院(集团)有限公司结构型式:剪力墙结构二、编制依据1、监理公司与建设单位签订的监理合同2、建设单位与施工单位签订的承包合同3、已审批的监理规划4、已审批的施工组织设计、施工方案5、柱基础设计施工图纸及其会审纪要6、国家颁发的程序法律、法规及现行施工质量验收规范7、《建筑工程施工质量验收统一标准》GB50300-20018、《建筑工程质量检验评定标准》GBJ301-889、建筑工程安全生产管理条例10、《宜春恒大绿洲三期地质详细勘察报告》一、预应力高强砼管桩监理细则第二节基本要求2.2准备阶段的监理要点2.2.1熟悉合同文件、设计文件及有关技术资料，组织或协助业主组织图纸会审和技术交底，填写设计图纸会审和技术交底情况记录，作好会议记录，编写会议纪要。2.2.2审查施工单位的营业执照和资质证书、工程业绩及项目施工人员名单包括特殊工种人员上岗证书、质量保证体系是否健全，完善；审查施工单位管桩采购合同、厂家的生产许可证书、产品说明书、管桩承载力，施工工艺的试验参考资料及采购计划、数量，必要时应对厂家进行实地考察。2.2.3开工前应进行试压桩，做好试压桩记录，与设计院、勘察单位、业主、质监站、承包商等有关单位一块确定压桩力的具体指标。2.2.4审批《预应力管桩施工组织设计》，符合工程要求，签还《预应力管桩施工组织设计报审表》，同意实施；否则提出意见，要求施工单位修改后，重新报审。如属分包，应提交分包单位有关资料并填报《分包单位资格报审表》，经总监理工程师审查后，合格者签返《分包单位资格报审表》同意分包；不合格则退回《分包单位资格报审表》，要求总包单位重新选择合格分包单位，重新申报。2.2.5检查施工机具的进场情况，性能、数量是否符合现场的施工技术要求和环境要求，合格签还《进场设备报验单》同意进场使用；不合格退回《进场设备报验单》，要求施工单位重新组织合格施工机械进场，重新报验。2.2.6施工单位运抵现场管桩，必须符合设计要求及《先张法预应力砼管桩》GB13476-1999等规定，应有合格证书及桩身质量有完整的材料检验报告书，施工单位自检合格后，填报《材料报审表》，配合监理人员对进场管桩进行实物验收并核查有关规格、批号、制作日期是否与出厂合格证书相符，合格者签还《工程材料/构配件/设备报审表》同意使用，不合格退回《工程材料/构配件/设备报审表》，并监督不合格管桩运出施工现场；用于工程焊条、桩尖等材料按管桩同样报验。2.2.7施工单位根据有资质测量单位的放样点，依据设计图纸进行桩位放样，施工单位自检合格后填报《施工测量放线报验单》，监理人员对桩位、高程控制点进行复核，符合要求签还《施工测量放线报验单》，否则退回《施工测量放线报验单》，要求施工单位重新放样，复核无误后重新报验。在完成以上工作后，施工单位填报《工程开工报审表》。监理人员检查施工单位施工组织具体，技术措施充分，手续齐全，准备工作落实后，总监理工程师签还《工程开工报审表》同意开工；否则退回《工程开工报审表》，要求施工单位完善各项准备工作后，重新申报。第三节施工阶段的监控要点3.1主要施工机械设备目前市场上所用的桩机有抱压式和顶压式两种，以抱压式为主，抱压式桩机最大吨位可达800T，通常在600T。对于静压桩机的机械性能要求：3.1.1机身总重量加配重要求达到设计要求；3.1.2桩机机架应坚固、稳定，并有足够刚度，沉桩时不产生颤动位移；3.1.3夹具应有足够的刚度和硬度，夹片内的园弧与桩径应严格匹配，夹具在工作时，夹片内侧与桩周应完整贴合，呈面接触状态，且应保证对称向心施力，严防点接触和不均匀受力；3.1.4压桩机行走要灵活，压桩机的底盘要能承受机械自重和配重的基本要求，底盘的面积要有足够大，满足地基承载力的要求。静压桩机施工基本原理：机身通过油缸支持安装在大小步履上的小车上，小车在大小步履轨道上由油缸控制运动，抱压桩时，借助自重及配重，以器缸液压互联动力系统方式通过夹头相交压力施加压桩力，管桩在自重及配重静压力作用下逐渐将桩压入地基土中，管桩在沉入土层过程中，桩尖把土挤向周围，从而产生桩侧摩阻力与桩端端阻力。3.2打桩顺序：打桩宜按中间向四周；中间向两端；先长后短；先高后低原则确定打桩顺序。3.2.1沉桩前准备工作1打桩前协同建设单位认真做好障碍物的清除与管线的保护工作。施工场地应平整，排
