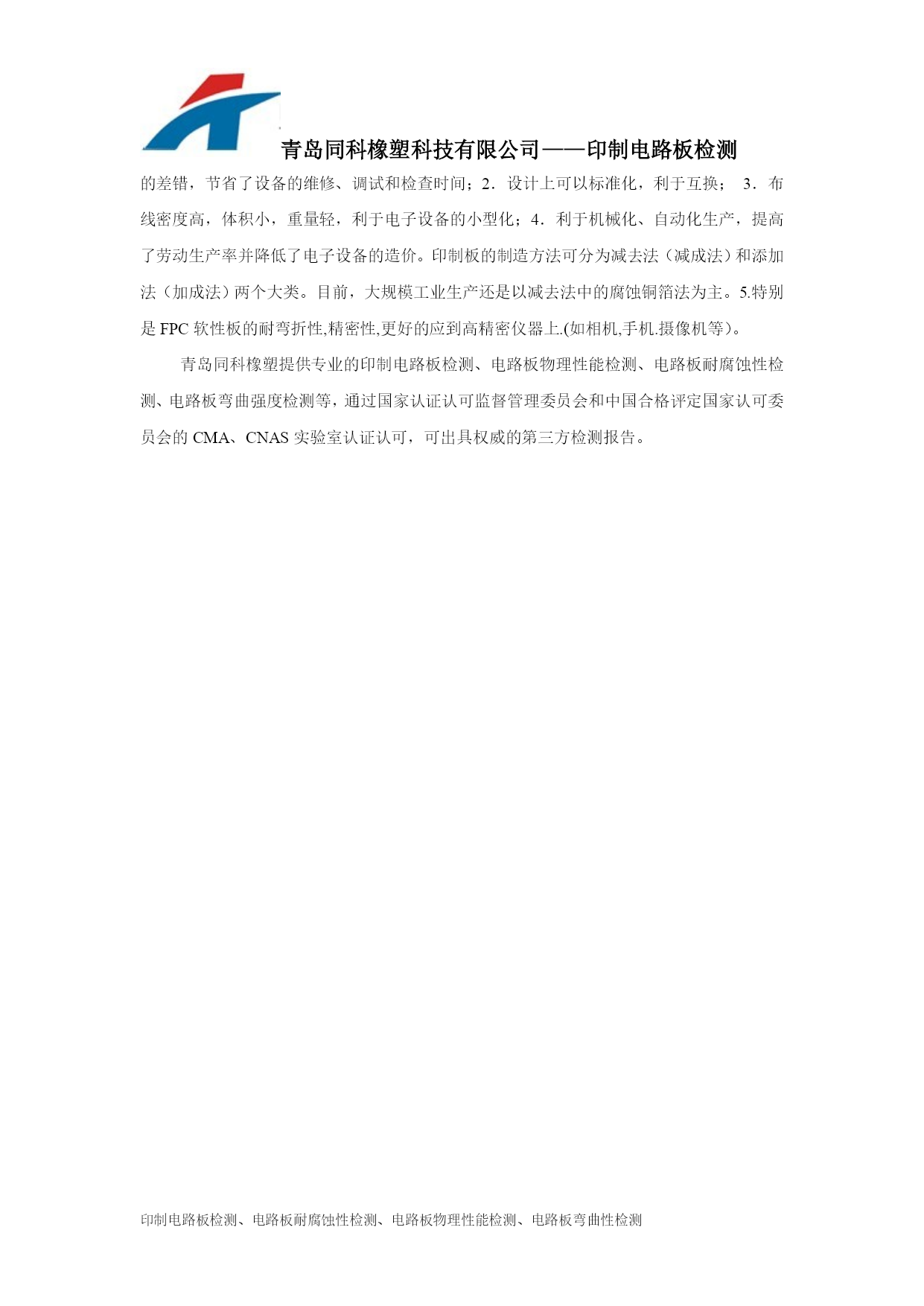

青岛同科橡塑科技有限公司——印制电路板检测印制电路板检测、电路板耐腐蚀性检测、电路板物理性能检测、电路板弯曲性检测印制电路板检测印制电路板性能检测印制电路板物理性能检测印制电路板，又称印刷电路板、印刷线路板，简称印制板，以绝缘板为基材，切成一定尺寸，其上至少附有一个导电图形，并布有孔（如元件孔、紧固孔、金属化孔等），用来代替以往装置电子元器件的底盘，并实现电子元器件之间的相互连接。由于这种板是采用电子印刷术制作的，故被称为“印刷”电路板。习惯称“印制线路板”为“印制电路”是不确切的，因为在印制板上并没有“印制元件”而仅有布线。它是重要的电子部件，是电子元器件的支撑体。基材普遍是以基板的绝缘部分作分类，常见的原料为电木板、玻璃纤维板，以及各式的塑胶板。而PCB的制造商普遍会以一种以玻璃纤维、不织物料、以及树脂组成的绝缘部分，再以环氧树脂和铜箔压制成“黏合片”使用。而常见的基材及主要成份有：FR-1──酚醛棉纸，这基材通称电木板（比FR-2较高经济性）FR-2──酚醛棉纸，FR-3──棉纸、环氧树脂FR-4──玻璃布（Wovenglass）、环氧树脂FR-5──玻璃布、环氧树脂FR-6──毛面玻璃、聚酯G-10──玻璃布、环氧树脂CEM-1──棉纸、环氧树脂（阻燃）CEM-2──棉纸、环氧树脂（非阻燃）CEM-3──玻璃布、环氧树脂CEM-4──玻璃布、环氧树脂CEM-5──玻璃布、多元酯AIN──氮化铝SIC──碳化硅由于印刷电路板并非一般终端产品，因此在名称的定义上略为混乱，例如：个人电脑用的母板，称为主板，而不能直接称为电路板，虽然主机板中有电路板的存在，但是并不相同，因此评估产业时两者有关却不能说相同。再譬如：因为有集成电路零件装载在电路板上，因而新闻媒体称他为IC板，但实质上他也不等同于印刷电路板。我们通常说的印刷电路板是指裸板-即没有上元器件的电路板。目前的电路板，主要由以下组成线路与图面(Pattern):线路是做为原件之间导通的工具，在设计上会另外设计大铜面作为接地及电源层。线路与图面是同时做出的。介电层(Dielectric):用来保持线路及各层之间的绝缘性，俗称为基材。孔导通孔可使两层次以上的线路彼此导通，较大的导通孔则做为零件插件用，另外有非导通孔通常用来作为表面贴装定位，组装时固定螺丝用。防焊油墨：并非全部的铜面都要吃锡上零件，因此非吃锡的区域，会印一层隔绝铜面吃锡的物质(通常为环氧树脂)，避免非吃锡的线路间短路。根据不同的工艺，分为绿油、红油、蓝油。丝印：此为非必要之构成，主要的功能是在电路板上标注各零件的名称、位置框，方便组装后维修及辨识用。表面处理：由于铜面在一般环境中，很容易氧化，导致无法上锡(焊锡性不良)，因此会在要吃锡的铜面上进行保护。保护的方式有喷锡，化金，化银，化锡，有机保焊剂，方法各有优缺点，统称为表面处理。根据印刷线路板电路层数分类：印刷线路板分为单面板、双面板和多层板。常见的多层板一般为4层板或6层板，复杂的多层板可达几十层。印制电路板主要分为三类：一、单面板(Single-SidedBoards)在最基本的PCB上，零件集中在其中一面，导线则集中在另一面上。因为导线只出现在其中一面，所以这种PCB叫作单面板(Single-sided)。因为单面板在设计线路上有许多严格的限制(因为只有一面，布线间不能交叉而必须绕独自的路径)，所以只有早期的电路才使用这类的板子；二、双面板这种电路板的两面都有布线，不过要用上两面的导线，必须要在两面间有适当的电路连接才行。这种电路间的“桥梁”叫做导孔(via)。导孔是在PCB上，充满或涂上金属的小洞，它可以与两面的导线相连接。因为双面板的面积比单面板大了一倍，双面板解决了单面板中因为布线交错的难点(可以通过孔导通到另一面)，它更适合用在比单面板更复杂的电路上；三、多层板为了增加可以布线的面积，多层板用上了更多单或双面的布线板。用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印刷线路板，通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印刷线路板就成为四层、六层印刷电路板了，也称为多层印刷线路板。印制电路板的优点：1．由于图形具有重复性（再现性）和一致性，减少了布线和装配的差错，节省了设备的维修、调试和检查时间；2．设计上可以标准化，利于互换；3．布线密度高，体积小，重量轻，利于电子设备的小型化；4．利于机械化、自动化生产，提高了劳动生产率并降低了电子设备的造价。印制板的制造方法可分为减去法（减成法）和添加法（加成法）两个大类。目前，大规模工业生产还是以减去法中的腐蚀铜箔法为主。5.特别是FPC软性板的耐弯折性,精密性,更好的应到高精密仪器上.(如相机,手机.摄像机等）。
