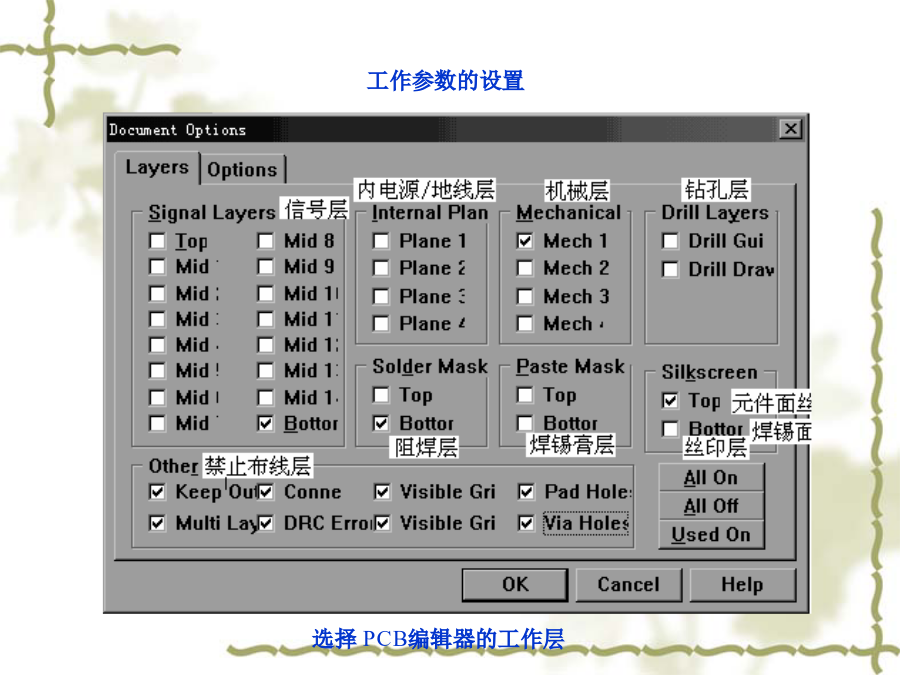

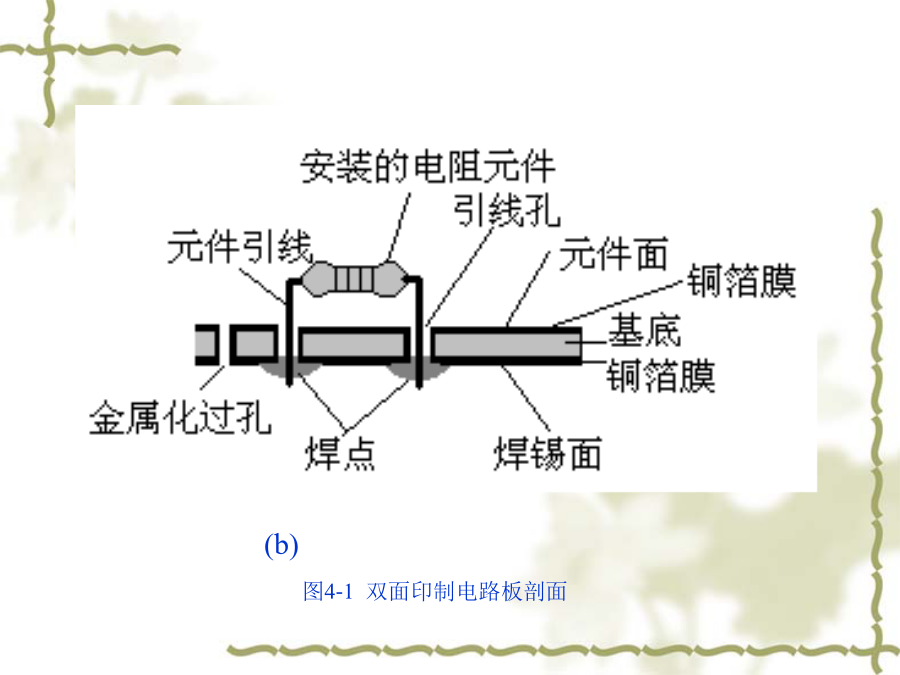

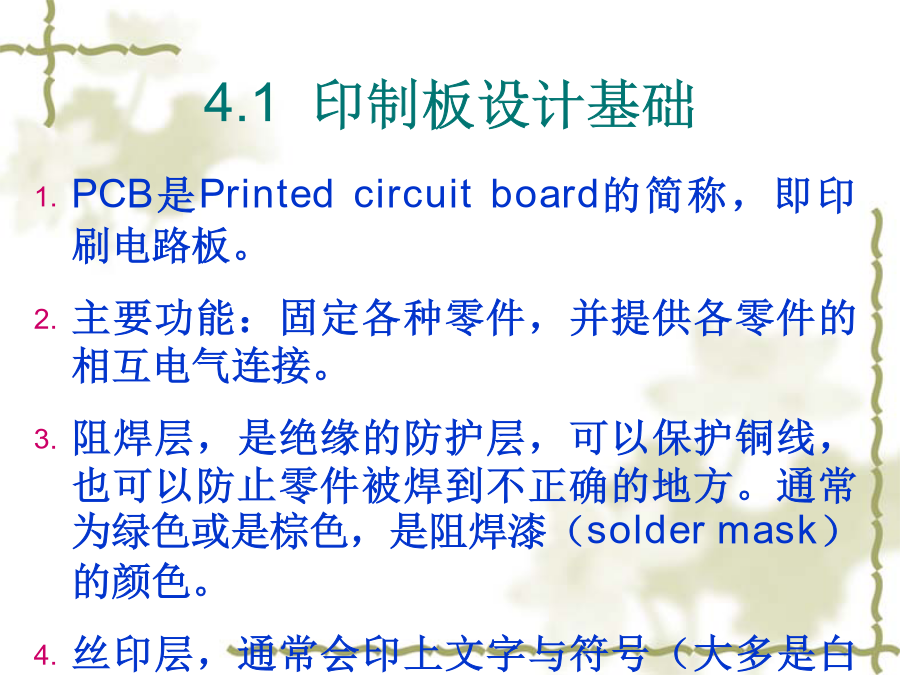

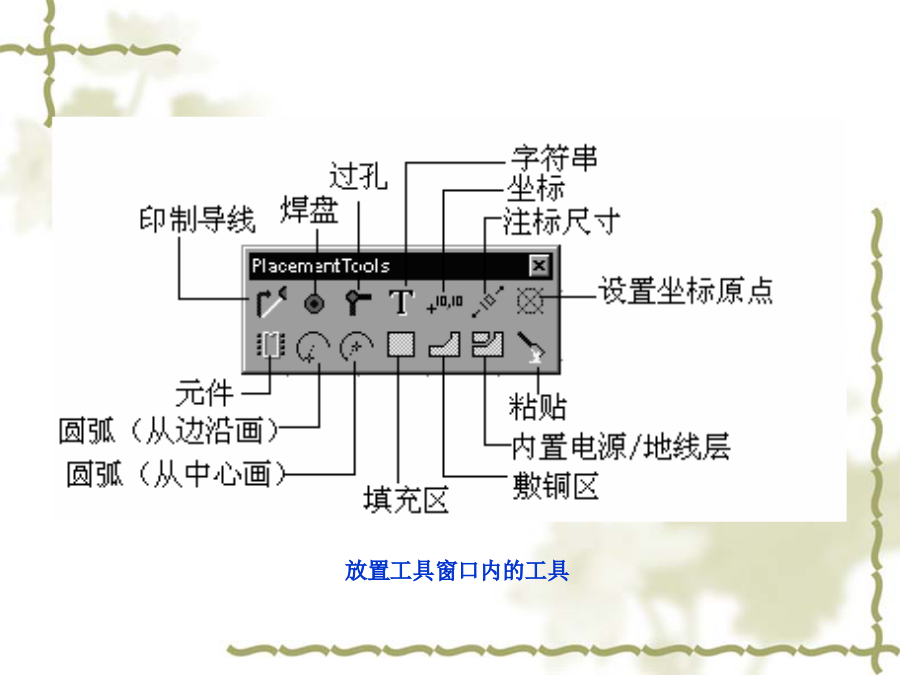

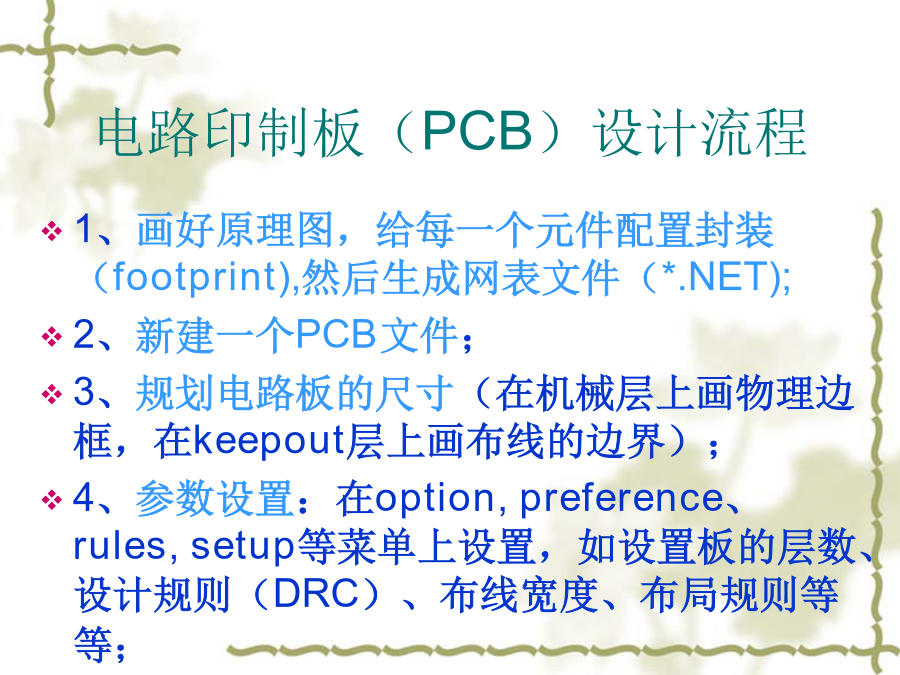

4.1印制板设计基础电路印制板(PCB)设计流程5、装入网表文件:(此时元件封装也同时装入,若封装错漏,可修改);6、布局:使用自动布局和手工调整的方法对元件在电路板上的位置进行安排;7、布线:使用自动布线和手工布线两种方法;8、检查:如DRC检查、网表检查等等;9、保存文件、生成各种报表文件:如生成材料清单,提供板的尺寸等信息。PCB的种类4.2建立一个印制电路板文件选择工作层、焊盘、过孔等在屏幕上的显示颜色4.3Protel99PCB基本操作绘制电路板边框载入网络表元器件放置PCB布线导线属性编辑放置过孔泪滴的应用敷铜的应用设计规则设置设计规则检查
