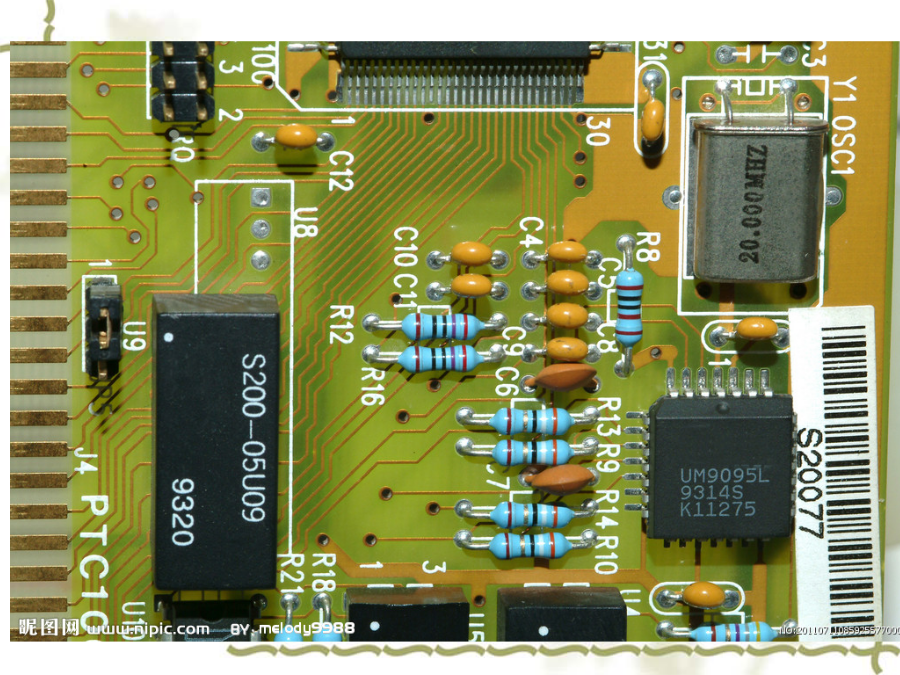

5.2.1边框设置练习：在KeepoutLayer画电气边界，要求4500mil×3000mil，设置可视栅格为250mil5.2.2电路板图纸设置5.2.3电路板的层面设置（P140）2、InternalPlanes：内部电源与底层，主要建立电源和地网络。共有16层InternalPlanes。解释：此层不用来走线和放置任何元件，整个区域完全被铜膜覆盖，在多层板中，为了减小信号的相互干扰，往往需要将电源网络和地网络在布线时加粗，此层就是为这种应用而设置的。3、MecanicalLayers：（机械层）：用于描述电路板机械结构、标注及加工等说明所使用的层，不能完成电气连接特性。共16层。4、MaskLayer（掩膜层）：用于保护铜线，也防止元件被焊到不正确的地方。共4层。注：PCB板上的绿色或棕色是阻焊剂的颜色，这层是绝缘的保护层，可以保护铜线，也可以防止元件被焊到不正确的地方。5、SilkscreenLayers（丝网层）：印有文字或符号。共2层，TopOverlay和BottomOverlay。6、OtherLayers：其他层。（1）DrillGuides和DrillDrawing（2）KeepoutLayer（3）Multi-Layer二、电路板层数1、单层板：只BottomLayer有铜膜。2、双层板：双面都有铜膜。3、多层板：多了电源、地线层、中间层等。三、电路板层次设置1、Design—LayerStatckManager5.2.4工作层面与颜色练习1：（1)启动AD10,新建PCB文件，文件名为”MYPCB”;（2）设置单位制为英制；（3）设置可视栅格一、二均为显示状态；（4）设计可视栅格一的大小为25mil，可视栅格二的大小为5mil，放大、缩小工作区，观察可视栅格变化;（5）设计工作区背景颜色为白色，观察屏幕变化;（6）定义工作层的数目为2个信号层，2个电源/接地层;（7）定义机械层的显示为MechanicalLayer1;（8）设置所有的工作层为打开状态;(9)设置只打开顶层、底层、机械层1、顶层丝印层、禁止布线层和多层；（10）练习工作层间的相互切换。练习2：电脑麦克风电路sch--PCB，手工布局步骤：1、准备原理图，生成网络表。2、新建PCB电路板并设置电路板参数：（1）Tools—preferences，设置鼠标为大十字状；（2）按“L”键，设置颜色和打开层；（设置打开TopLayer，BottomLayer，TopOverlayer，KeepoutLayer，MultiLayer）（3）绘制电气边界，在KeepOutLayer层画。结合“J”，“L”键，绘制2900mil×1800mil边框；3、载入网络表：Design—UpdatePCBDocument；(需加载库：MiscellaneousDevices.IntLib和常用元件封装.PCBLIB)4、元件布局；各个元件封装：R1--R8：AXIAL-0.4C1,C3,C4：RB7.6-15C2,C5,C6：RAD-0.3Q1,Q2：TO-226-AAMK1：PIN2VCC：SIP2
