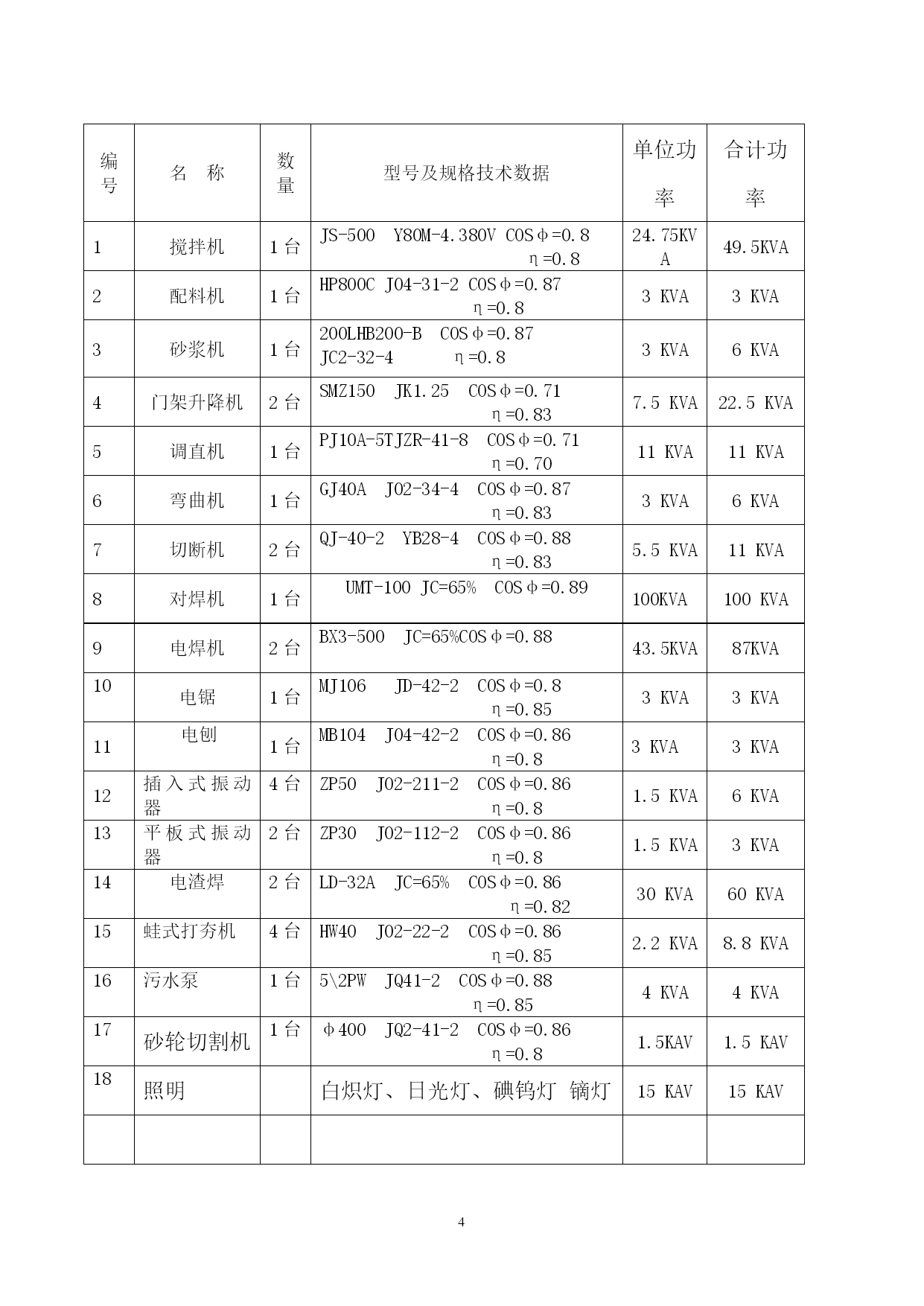

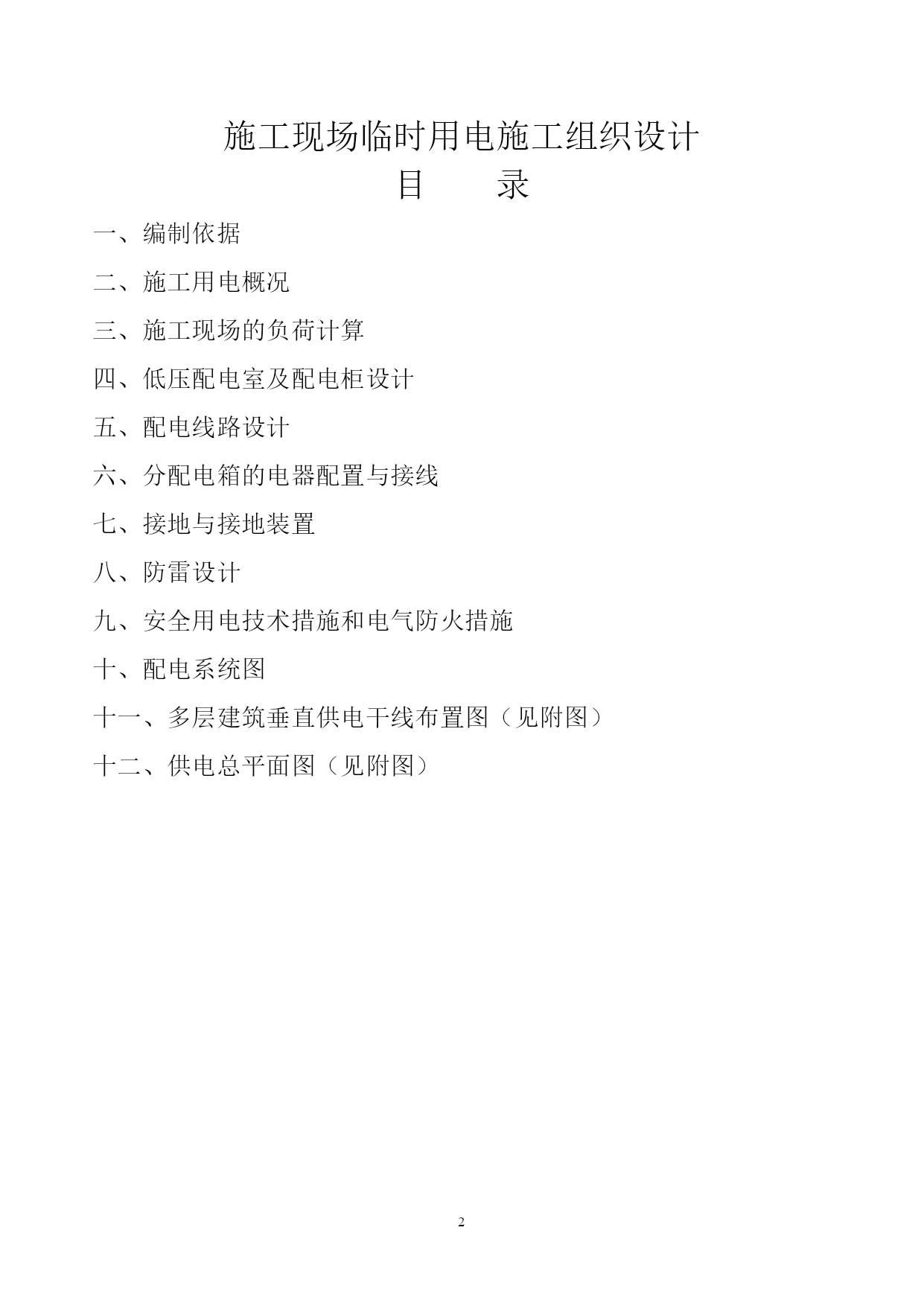

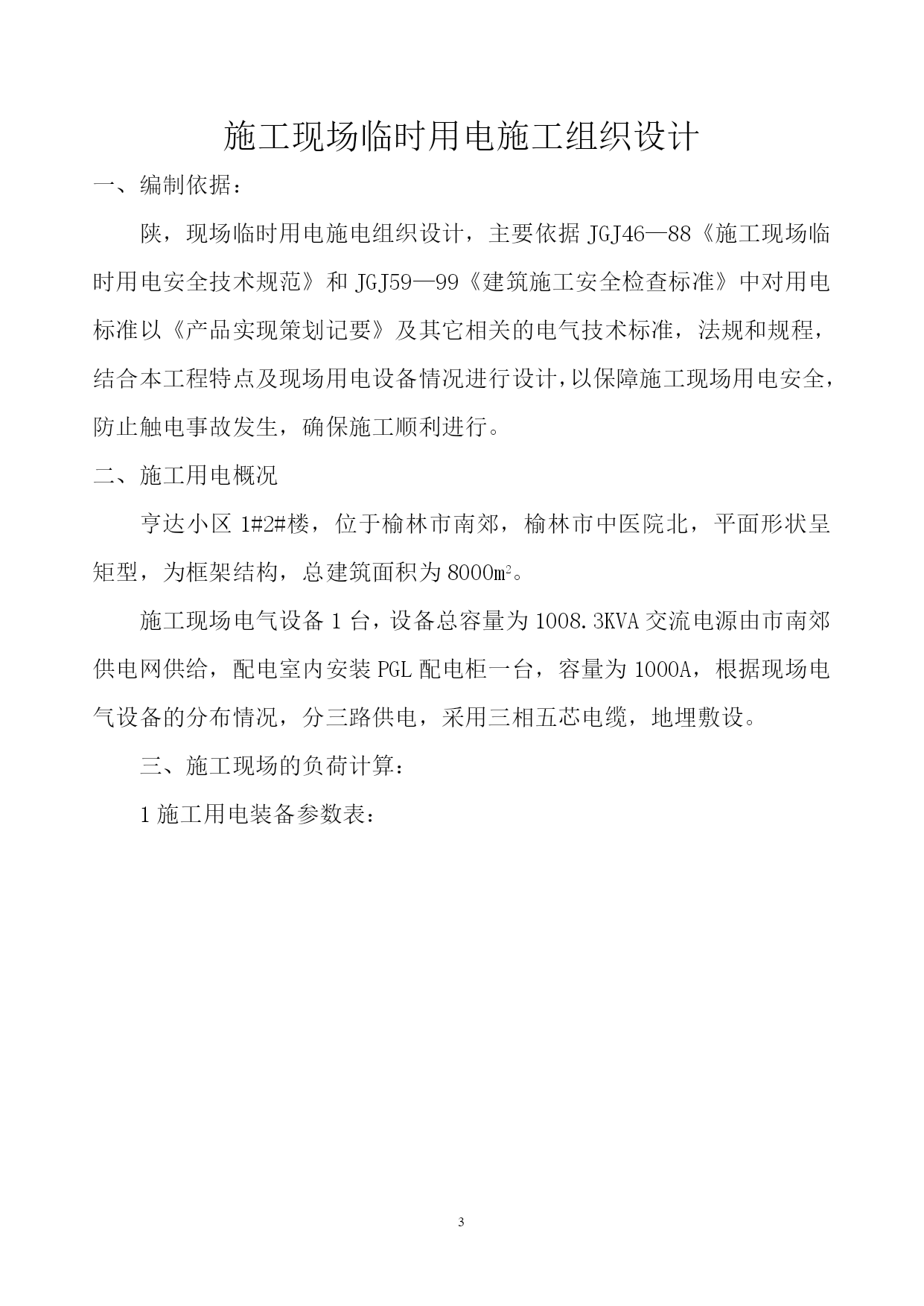

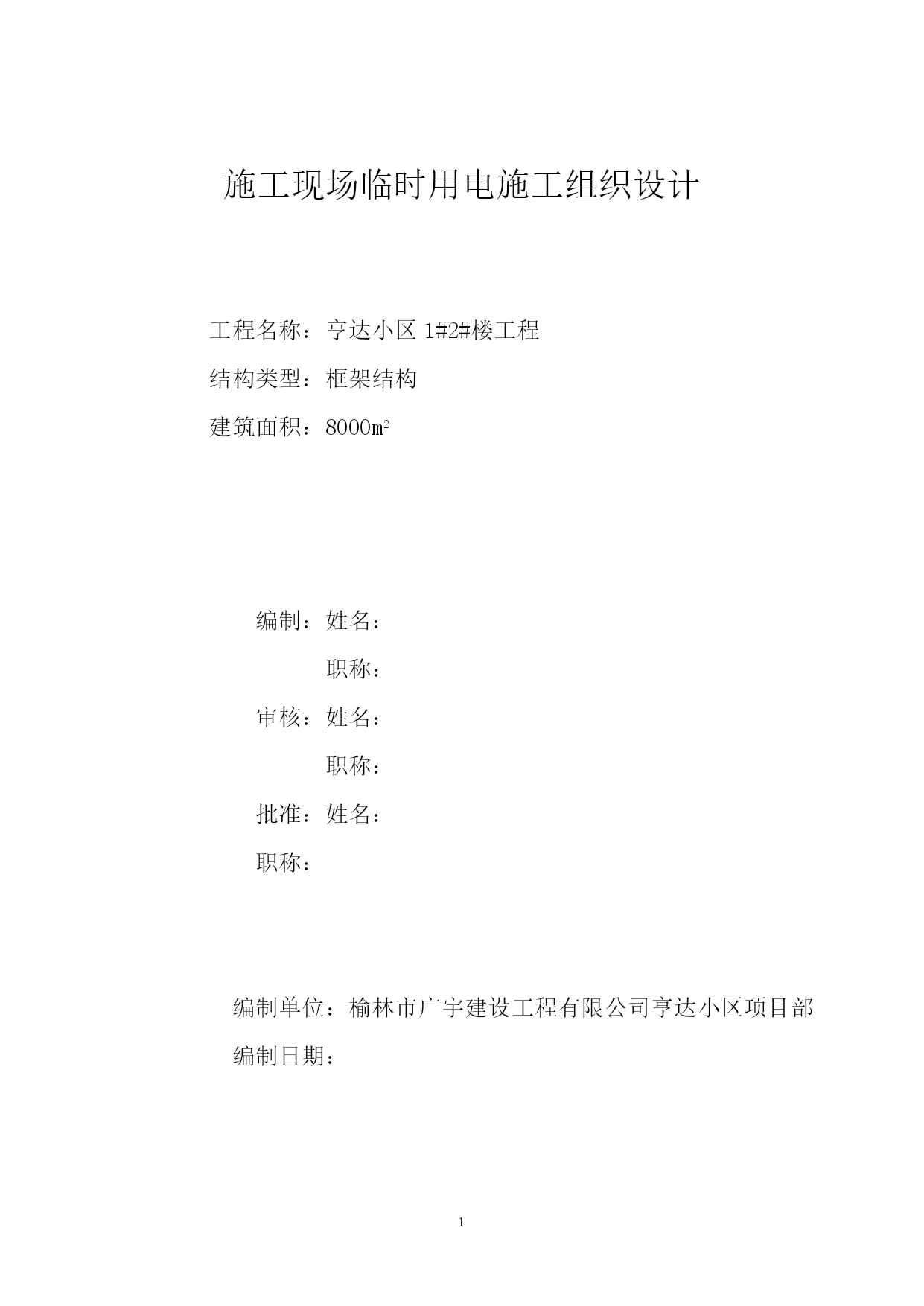

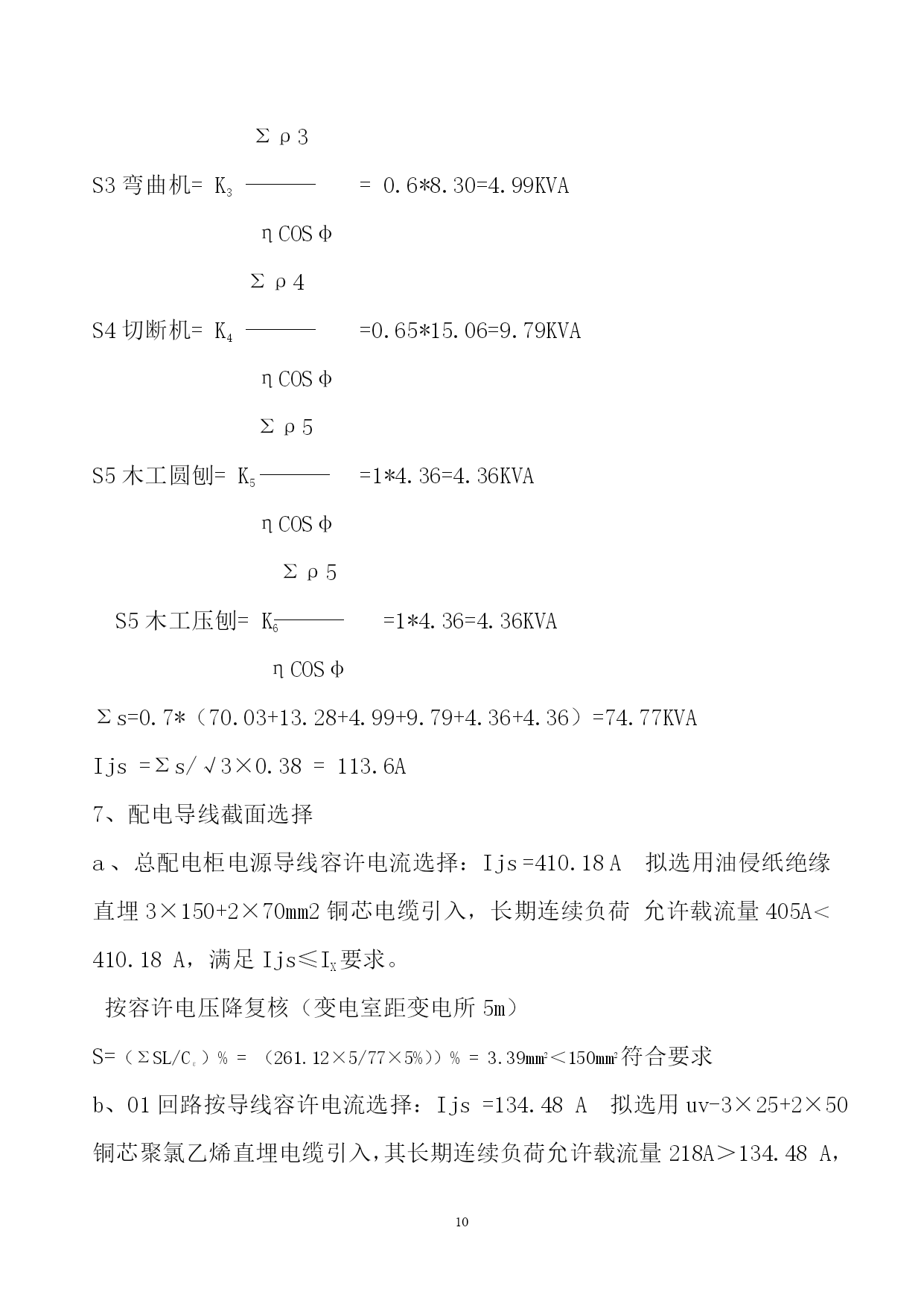

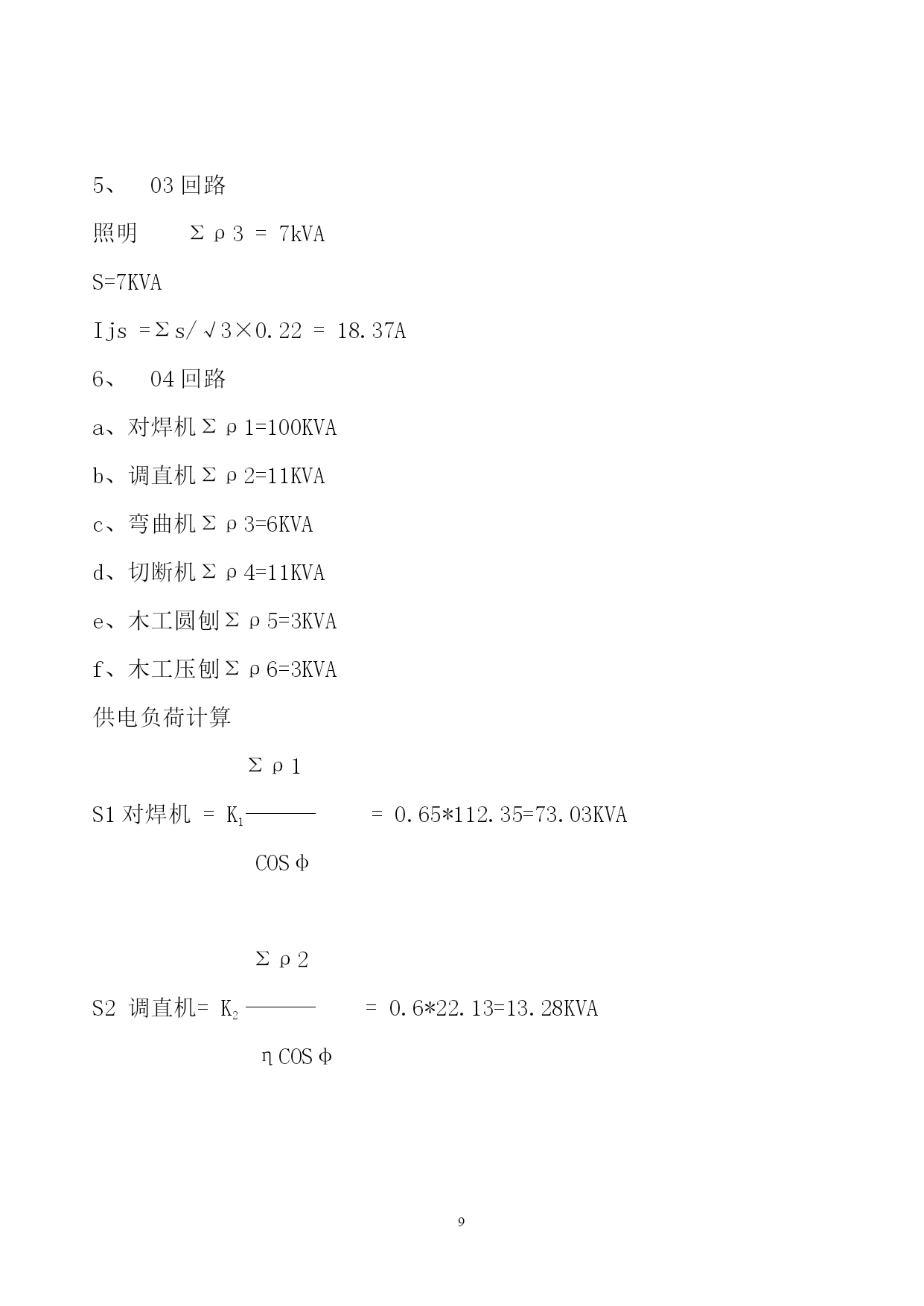

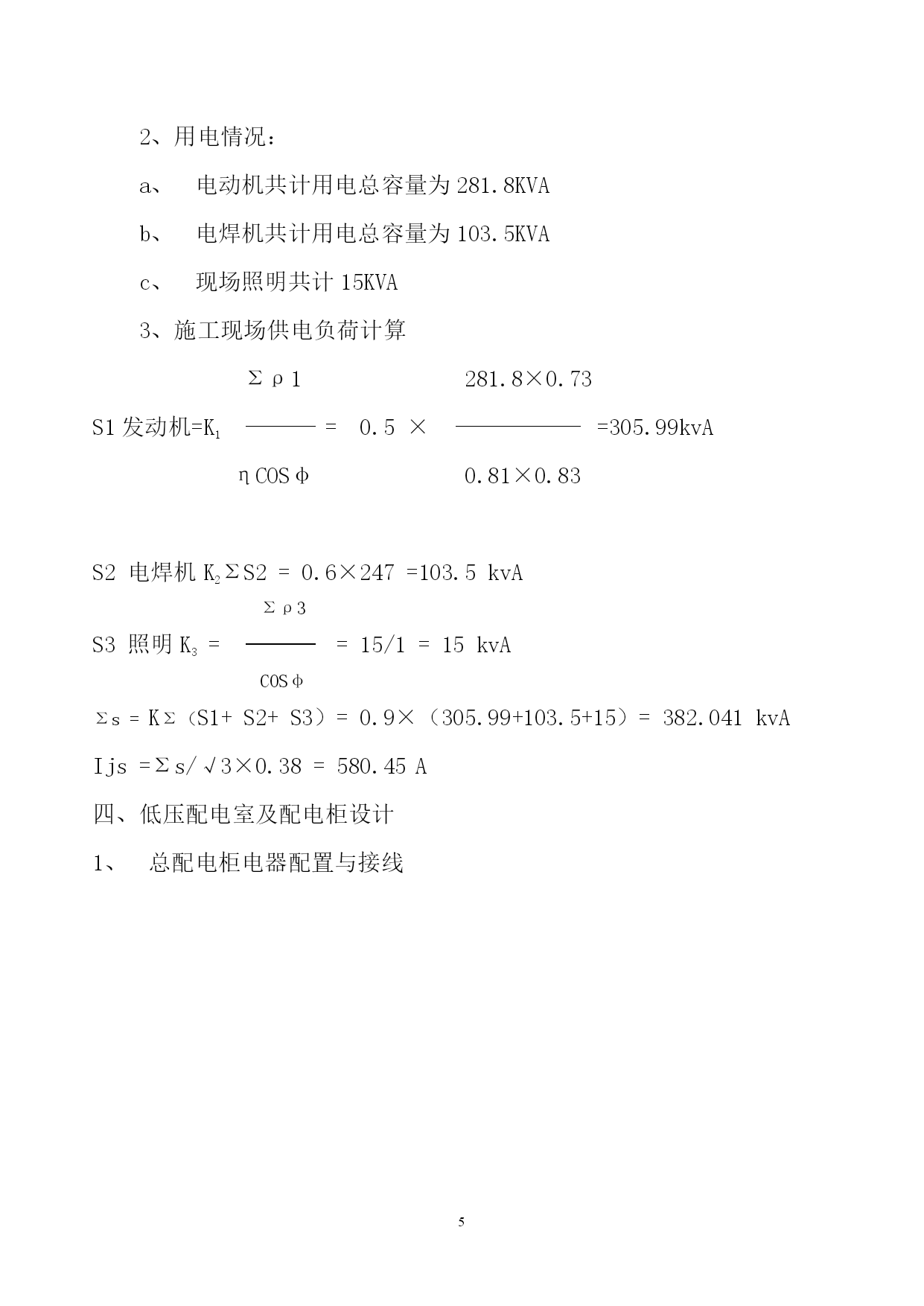

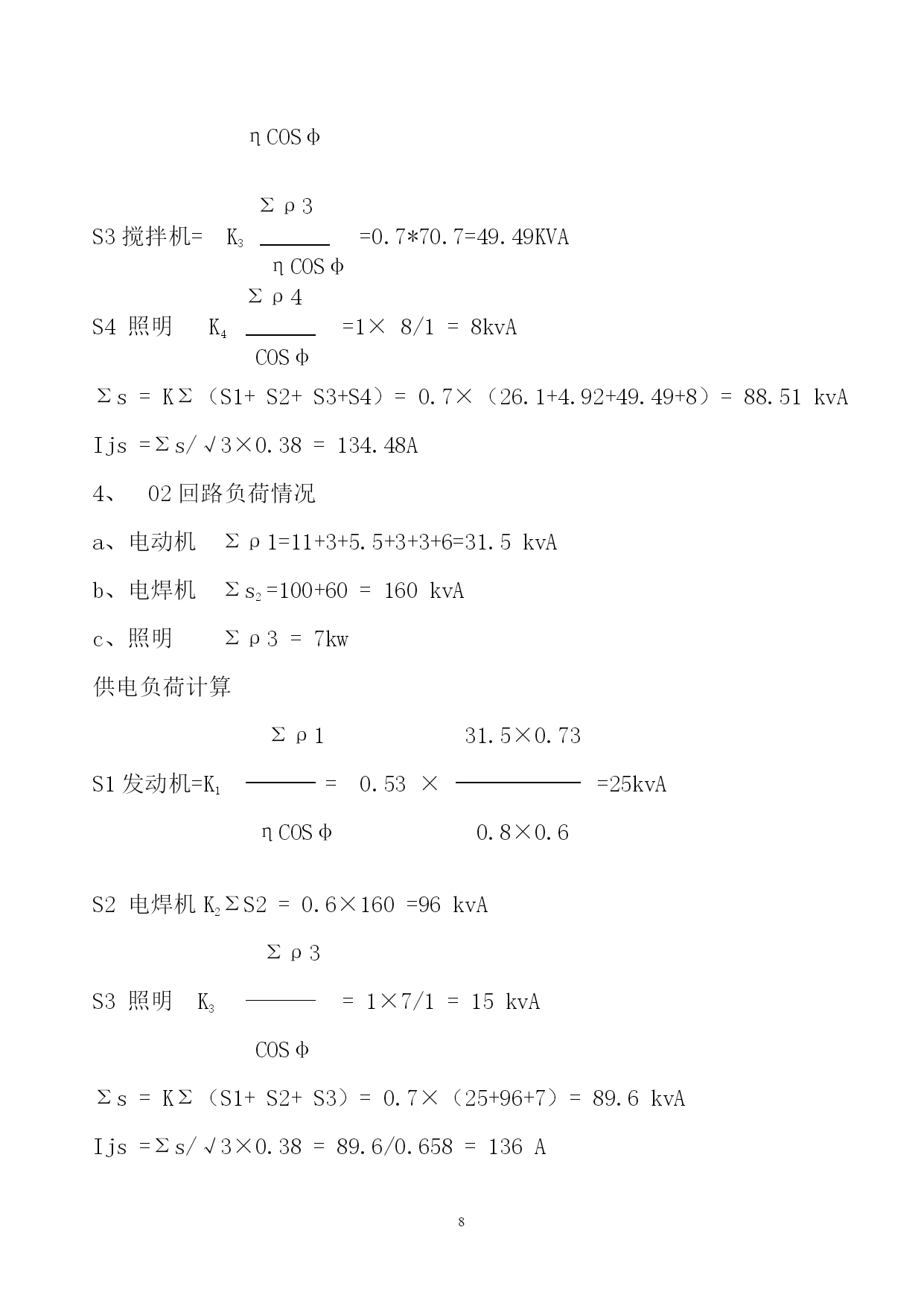

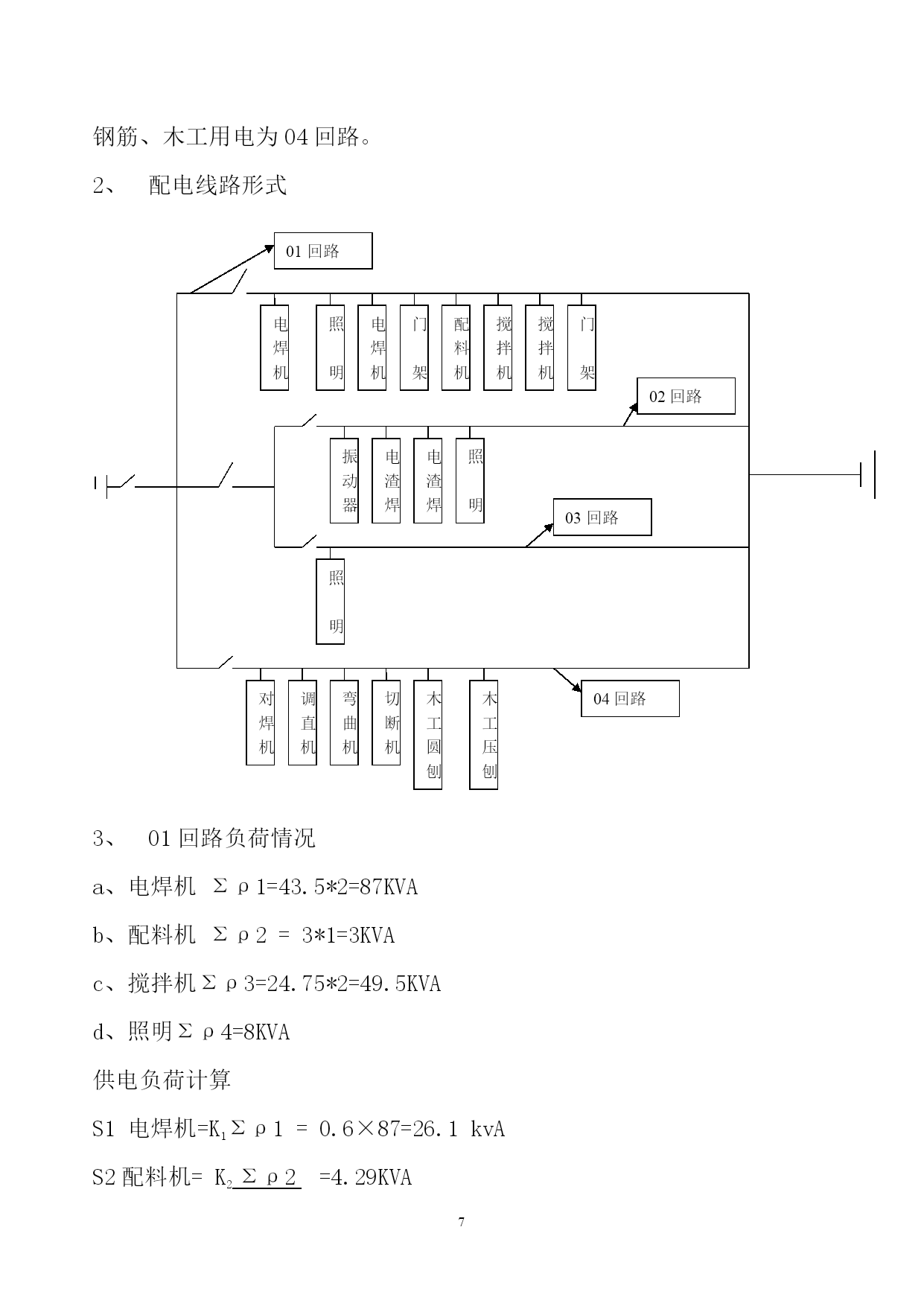

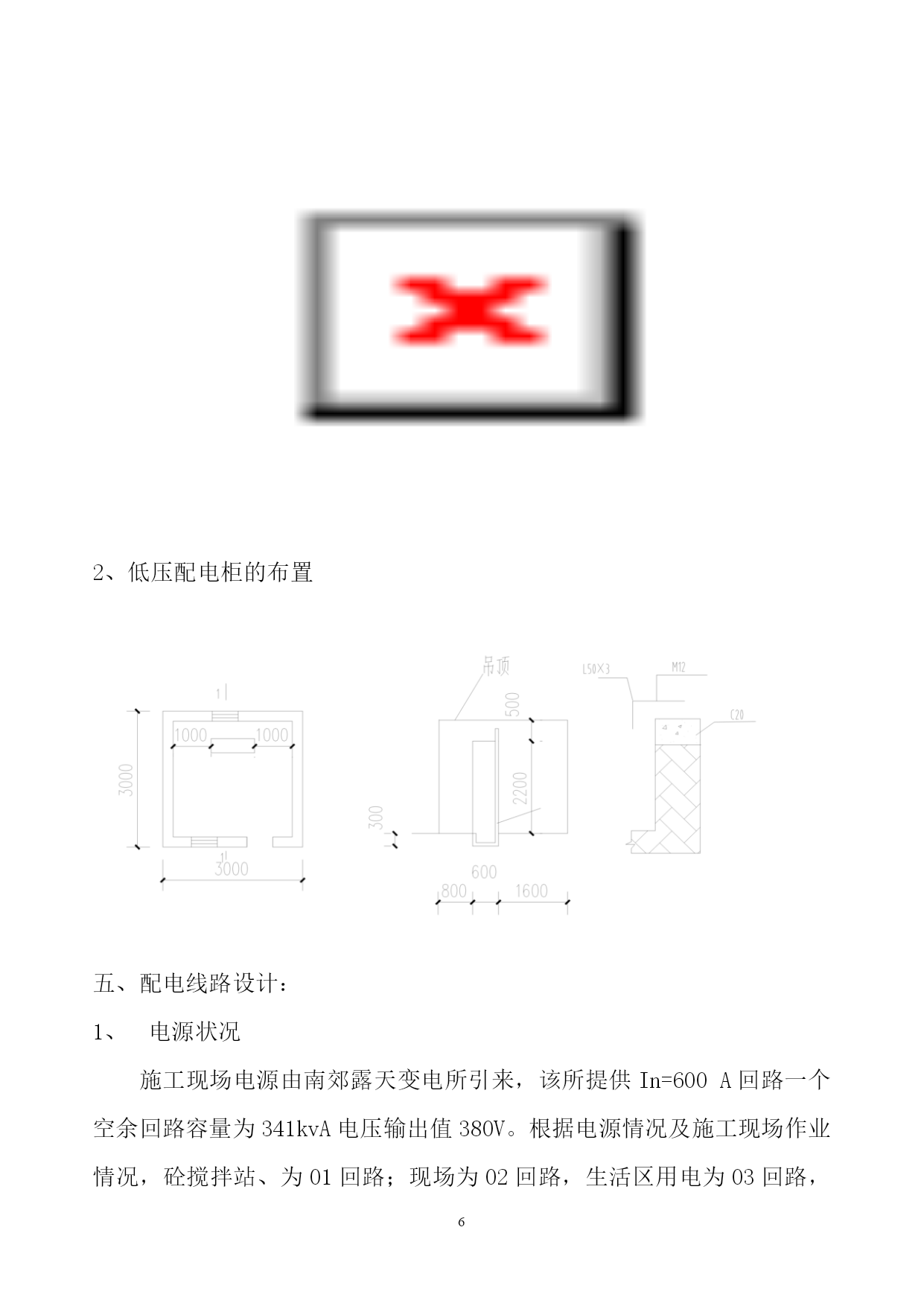

施工现场临时用电施工组织设计工程名称：亨达小区1#2#楼工程结构类型：框架结构建筑面积：8000m2编制：姓名：职称：审核：姓名：职称：批准：姓名：职称：编制单位：榆林市广宇建设工程有限公司亨达小区项目部编制日期：施工现场临时用电施工组织设计目录一、编制依据二、施工用电概况三、施工现场的负荷计算四、低压配电室及配电柜设计五、配电线路设计六、分配电箱的电器配置与接线七、接地与接地装置八、防雷设计九、安全用电技术措施和电气防火措施十、配电系统图十一、多层建筑垂直供电干线布置图（见附图）十二、供电总平面图（见附图）施工现场临时用电施工组织设计一、编制依据：陕，现场临时用电施电组织设计，主要依据JGJ46—88《施工现场临时用电安全技术规范》和JGJ59—99《建筑施工安全检查标准》中对用电标准以《产品实现策划记要》及其它相关的电气技术标准，法规和规程，结合本工程特点及现场用电设备情况进行设计，以保障施工现场用电安全，防止触电事故发生，确保施工顺利进行。二、施工用电概况亨达小区1#2#楼，位于榆林市南郊，榆林市中医院北，平面形状呈矩型，为框架结构，总建筑面积为8000m2。施工现场电气设备1台，设备总容量为1008.3KVA交流电源由市南郊供电网供给，配电室内安装PGL配电柜一台，容量为1000A，根据现场电气设备的分布情况，分三路供电，采用三相五芯电缆，地埋敷设。三、施工现场的负荷计算：1施工用电装备参数表：编号名称数量型号及规格技术数据单位功率合计功率1搅拌机1台JS-500Y80M-4.380VCOSφ=0.8η=0.824.75KVA49.5KVA2配料机1台HP800CJ04-31-2COSφ=0.87η=0.83KVA3KVA3砂浆机1台200LHB200-BCOSφ=0.87JC2-32-4η=0.83KVA6KVA4门架升降机2台SMZ150JK1.25COSφ=0.71η=0.837.5KVA22.5KVA5调直机1台PJ10A-5TJZR-41-8COSφ=0.71η=0.7011KVA11KVA6弯曲机1台GJ40AJ02-34-4COSφ=0.87η=0.833KVA6KVA7切断机2台QJ-40-2YB28-4COSφ=0.88η=0.835.5KVA11KVA8对焊机1台UMT-100JC=65%COSφ=0.89100KVA100KVA9电焊机2台BX3-500JC=65%COSφ=0.8843.5KVA87KVA10电锯1台MJ106JD-42-2COSφ=0.8η=0.853KVA3KVA11电刨1台MB104J04-42-2COSφ=0.86η=0.83KVA3KVA12插入式振动器4台ZP50J02-211-2COSφ=0.86η=0.81.5KVA6KVA13平板式振动器2台ZP30J02-112-2COSφ=0.86η=0.81.5KVA3KVA14电渣焊2台LD-32AJC=65%COSφ=0.86η=0.8230KVA60KVA15蛙式打夯机4台HW40J02-22-2COSφ=0.86η=0.852.2KVA8.8KVA16污水泵1台5\2PWJQ41-2COSφ=0.88η=0.854KVA4KVA17砂轮切割机1台φ400JQ2-41-2COSφ=0.86η=0.81.5KAV1.5KAV18照明白炽灯、日光灯、碘钨灯镝灯15KAV15KAV2、用电情况：电动机共计用电总容量为281.8KVA电焊机共计用电总容量为103.5KVA现场照明共计15KVA3、施工现场供电负荷计算Σρ1281.8×0.73S1发动机=K1=0.5×=305.99kvAηCOSφ0.81×0.83S2电焊机K2ΣS2=0.6×247=103.5kvAΣρ3S3照明K3==15/1=15kvACOSφΣs=KΣ（S1+S2+S3）=0.9×（305.99+103.5+15）=382.041kvAIjs=Σs/√3×0.38=580.45A四、低压配电室及配电柜设计总配电柜电器配置与接线2、低压配电柜的布置五、配电线路设计：电源状况施工现场电源由南郊露天变电所引来，该所提供In=600A回路一个空余回路容量为341kvA电压输出值380V。根据电源情况及施工现场作业情况，砼搅拌站、为01回路；现场为02回路，生活区用电为03回路，钢筋、木工用电为04回路。配电线路形式电焊机照明门架电焊机配料机搅拌机搅拌机门架对焊机调直机弯曲机木工压刨切断机木工圆刨振动器电渣焊电渣焊照
