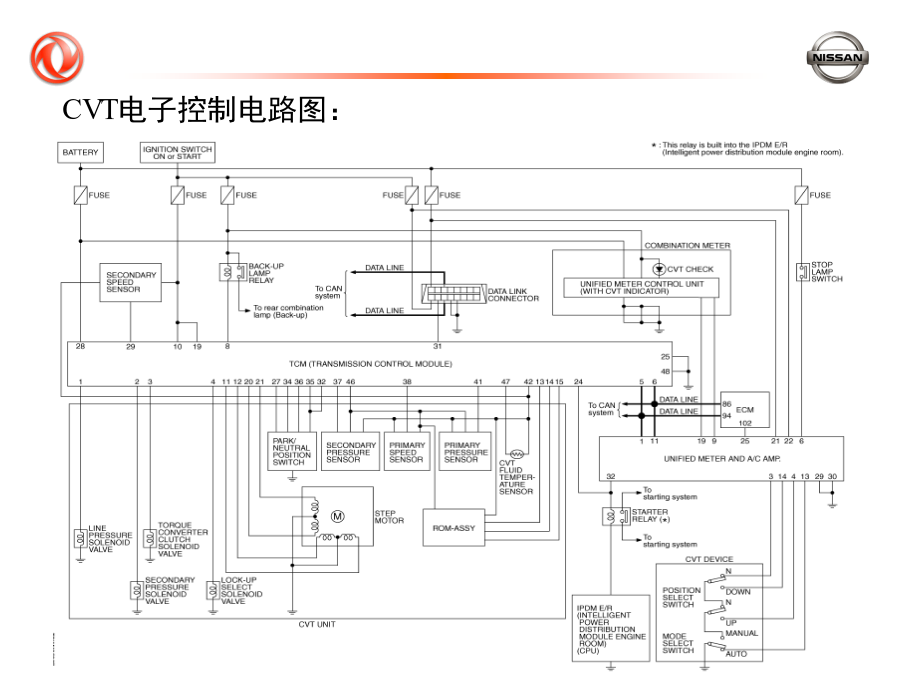

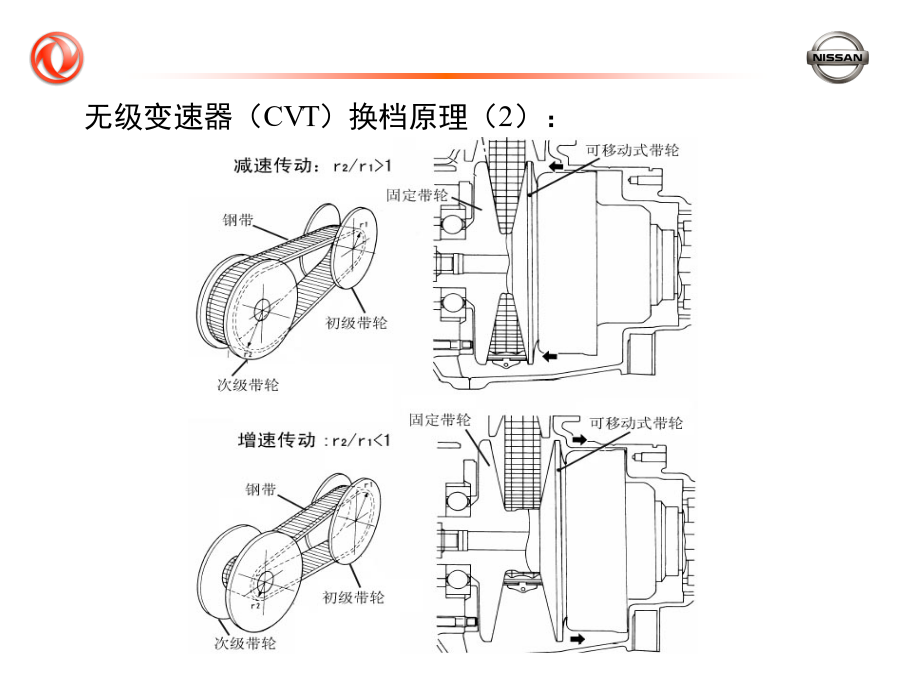

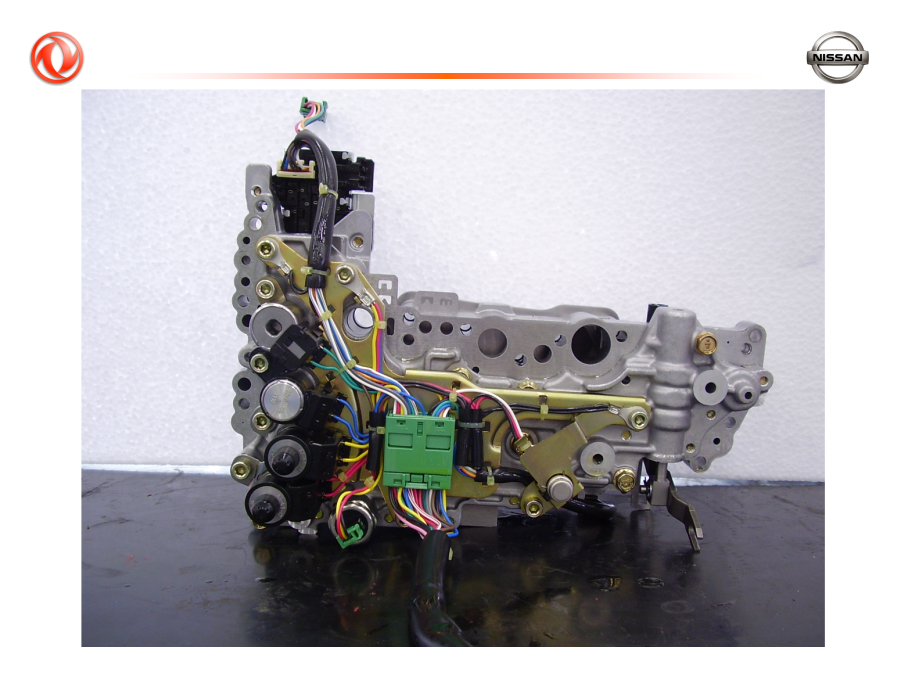

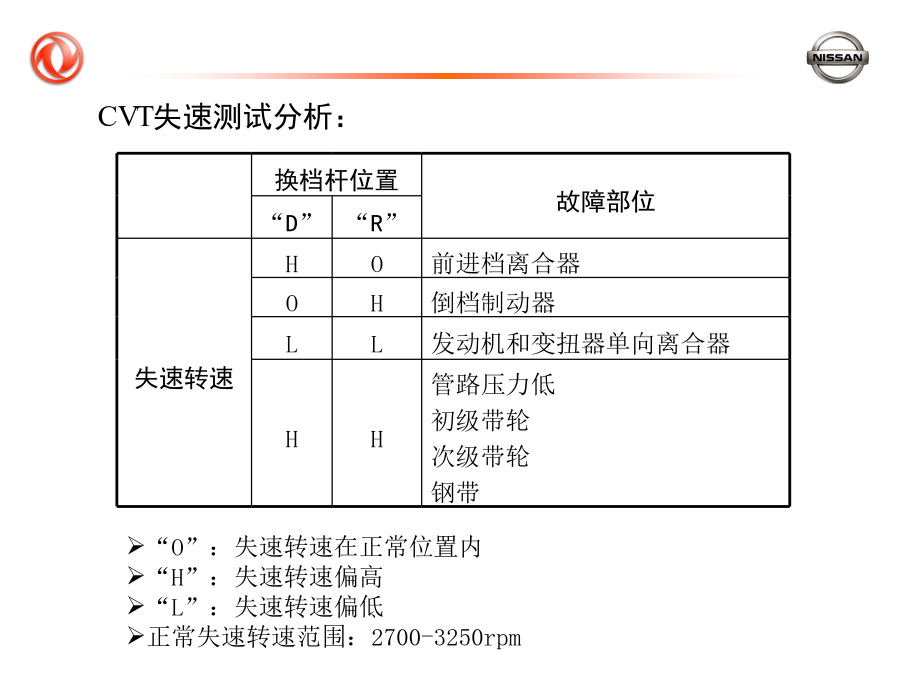

无级变速器（CVT）换档原理（2）：点评：CVT的变速比是通过步进电机决定初级带轮中可移动式带轮的位置而进行的｡规格:NISSANCVT波箱油NS-2容量:大约10.2升CVT电子控制电路图：管路压力AT管路油压参数换档锁止系统换档锁止系统电路图：CONSULT-Ⅱ诊断功能：CONSULT-Ⅱ诊断参考数值：失效保护功能初级带轮转速传感器当TCM接收到初级带轮转速传感器的异常信号时，会通过油门开度与次级带轮转速（车速）进行变速控制。另外，在这种情况下，手动模式功能被禁止，按照D档模式进行控制。油温感应器当TCM接收到油温感应器的异常信号时，会通过保持与行驶状态对应的异常发生前的变速比或者控制变速比使发动机的转速在大约５０００rpm以下。次级压力电磁线圈TCM检测到电磁线圈的异常状态时，会把次级压力电磁线圈变到OFF状态，将次级压力变到最大油压。管路油压电磁阀TCM接收到电磁线圈的异常状态时，会把次级压力电磁线圈变到OFF状态，将次级压力变到最大油压。锁止电磁阀当TCM接收到电磁线圈的异常状态时，会把锁止电磁阀变到OFF状态，解除锁止功能。锁止/档位切换电磁线圈：当锁止/档位切换电磁线圈的信号发生异常时，则使电磁线圈变成OFF状态，解除锁止功能。步进电机：当TCM检测到步进电机的异常状态时，则使步进电机由A至D的线圈全部进入OFF状态，保持异常发生前的变速比。档位开关：当TCM接收到来自档位开关的异常信号时，则自动判断为D档进行控制。手动模式开关：当TCM接收到手动模式开关的异常信号时，按照D档模式进行控制。油液检查：CVT油尺ＣＶＴ油劣化度的确认210000以上：需要更换CVT油发动机制动调整ＴＣＭ【模式Ａ】更换TCM后，将换档杆推到P档或N档，钥匙开关打到“ON”;确认组合仪表上的CVT位置指示灯是否亮;（把钥匙开关打到“ON”后，约2-3秒后亮灯）如不显示的话，对下面的项目进行检查，如果异常的话需要修理或更换TCM与变速箱总成内的ROM总成之间的线束发生断线，短路;插头内端子发生脱落，松动，弯曲，歪斜等情况。【模式B】在更换各零件后把钥匙开关打到ON;把CONSLT-Ⅱ的插头与车辆DDL-2诊断插头连接;在CONSLT-Ⅱ画面上按“TRANSMISSION”“自己诊断结果”顺序触摸;将换档杆打到R档;用左脚踩刹车踏板的同时，用右脚将油门踏板踩到一半不到的状态下，(油门开度：约2/8）进行“记忆删除”的操作;换档杆在R档的状态下将钥匙开关打至OFF;将换档杆推至P档或N档;把钥匙开关打至ON;确认组合仪表的CVT档位指示灯是否亮。（把钥匙开关打到ON之后2-3秒应亮灯，否则TCM与变速箱总成内的ROM总成之间的线束可能发生断线、短路或插头接触不良。）CVT单元插头拆卸与安装要领液力变扭器的安装检测CVT的安装：旋转曲轴，使驱动盘上的定位孔与变扭器上定位杆对齐。CVT总成的安装顺序基本上与拆卸相反的步骤进行操作，但对于各螺栓的拧紧力矩、TCM记忆的删除，务必按照维修手册进行。系统构成图:
