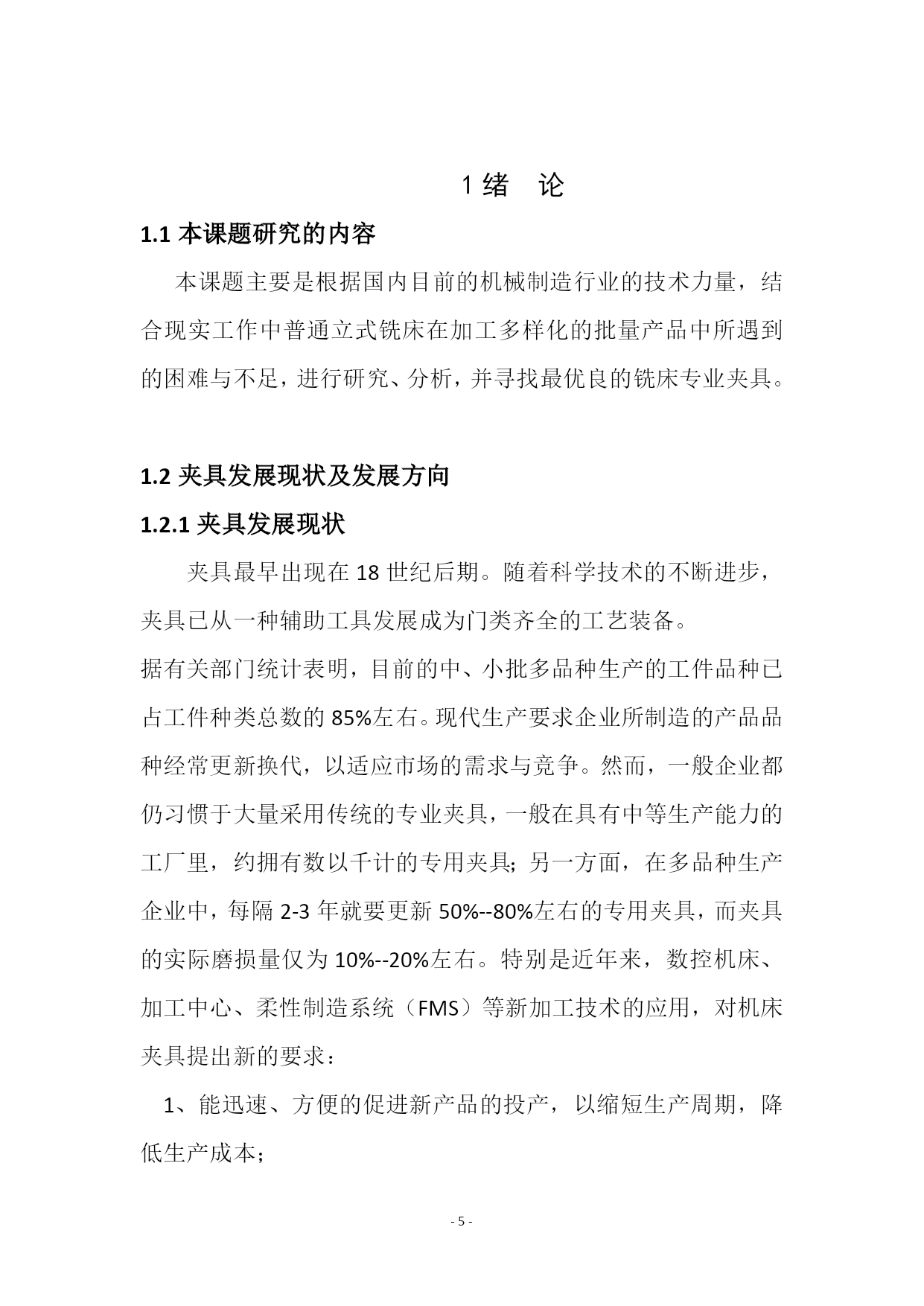

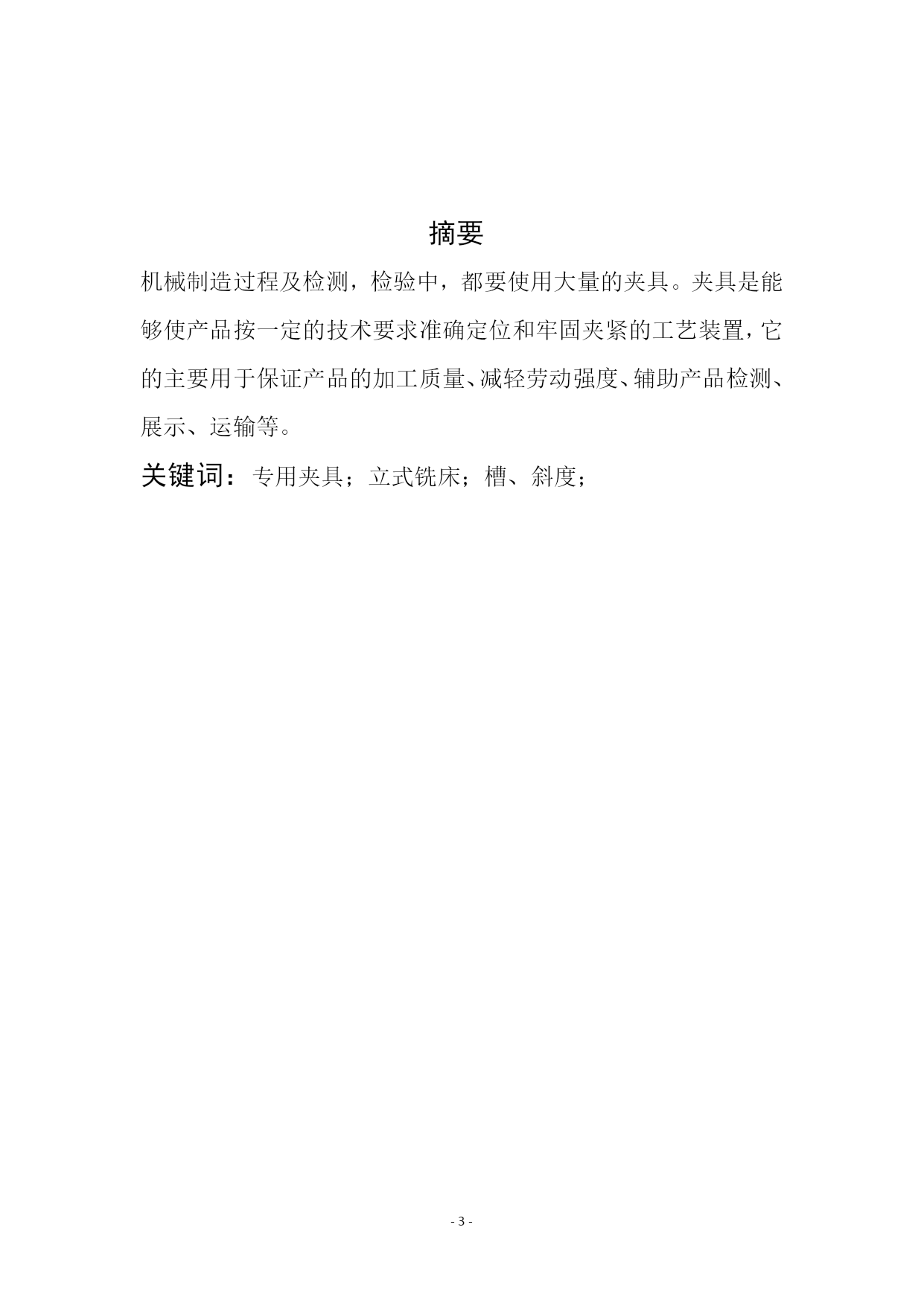

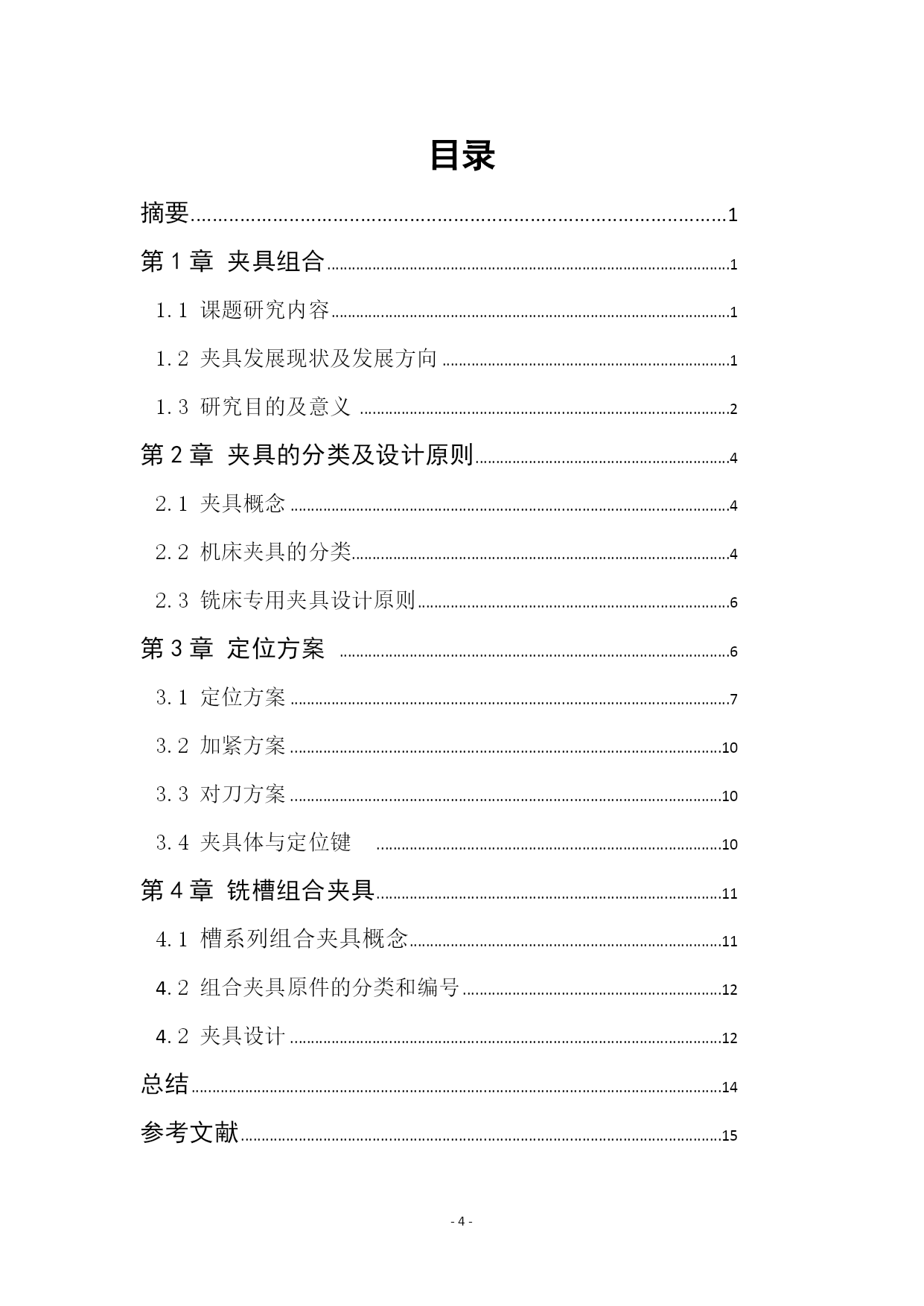

PAGE\*MERGEFORMAT2哈尔滨航空职工大学毕业论文哈尔滨航空职工大学2015年10月组合夹具设计专业组合夹具设计班号学号姓名王杨指导教师王延利哈尔滨航空职工大学2015年10月--摘要机械制造过程及检测，检验中，都要使用大量的夹具。夹具是能够使产品按一定的技术要求准确定位和牢固夹紧的工艺装置，它的主要用于保证产品的加工质量、减轻劳动强度、辅助产品检测、展示、运输等。关键词：专用夹具；立式铣床；槽、斜度；目录摘要1TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc307943648"第1章夹具组合PAGEREF_Toc307943648\h1HYPERLINK\l"_Toc307943649"1.1课题研究内容PAGEREF_Toc307943649\h1HYPERLINK\l"_Toc307943650"1.2夹具发展现状及发展方向PAGEREF_Toc307943650\h1HYPERLINK\l"_Toc307943651"1.3研究目的及意义PAGEREF_Toc307943651\h2HYPERLINK\l"_Toc307943653"第2章夹具的分类及设计原则4HYPERLINK\l"_Toc307943654"2.1夹具概念4HYPERLINK\l"_Toc307943655"2.2机床夹具的分类4HYPERLINK\l"_Toc307943656"2.3铣床专用夹具设计原则6HYPERLINK\l"_Toc307943657"第3章定位方案6HYPERLINK\l"_Toc307943658"3.1定位方案7HYPERLINK\l"_Toc307943658"3.2加紧方案10HYPERLINK\l"_Toc307943658"3.3对刀方案10HYPERLINK\l"_Toc307943651"3.4夹具体与定位键10HYPERLINK\l"_Toc307943653"第4章铣槽组合夹具11HYPERLINK\l"_Toc307943654"4.1槽系列组合夹具概念11HYPERLINK\l"_Toc307943655"4.2组合夹具原件的分类和编号12HYPERLINK\l"_Toc307943655"4.2夹具设计12HYPERLINK\l"_Toc307943660"总结14HYPERLINK\l"_Toc307943661"参考文献151绪论1.1本课题研究的内容本课题主要是根据国内目前的机械制造行业的技术力量，结合现实工作中普通立式铣床在加工多样化的批量产品中所遇到的困难与不足，进行研究、分析，并寻找最优良的铣床专业夹具。1.2夹具发展现状及发展方向1.2.1夹具发展现状夹具最早出现在18世纪后期。随着科学技术的不断进步，夹具已从一种辅助工具发展成为门类齐全的工艺装备。据有关部门统计表明，目前的中、小批多品种生产的工件品种已占工件种类总数的85%左右。现代生产要求企业所制造的产品品种经常更新换代，以适应市场的需求与竞争。然而，一般企业都仍习惯于大量采用传统的专业夹具，一般在具有中等生产能力的工厂里，约拥有数以千计的专用夹具；另一方面，在多品种生产企业中，每隔2-3年就要更新50%--80%左右的专用夹具，而夹具的实际磨损量仅为10%--20%左右。特别是近年来，数控机床、加工中心、柔性制造系统（FMS）等新加工技术的应用，对机床夹具提出新的要求：1、能迅速、方便的促进新产品的投产，以缩短生产周期，降低生产成本；2、能装夹一组具有相似特征的工件；3、能适用于精密加工的高精密机床夹具；1.2.2现代机床夹具发展方向现代机床夹具的发展方向主要表现为标准化、精密化、高效化和柔性化等四个方面。（1）标准化机床夹具的标准化与通用化是相互联系的两个方面。目前我国已有夹具零件及部件的国家标准：GB/T2148～T2259－91以及各类通用夹具、组合夹具标准等。机床夹具的标准化，有利于夹具的商品化生产，有利于缩短生产准备周期，降低生产总成本。（2）精密化随着机械产品精度的日益提高，势必相应提高了对夹具的精度要求。精密化夹具的结构类型很多，例如用于精密分度的多齿盘，其分度精度可达±0.1"；用于精密车削的高精度三爪自定心卡盘，其定心精度为5μm。（3）高效化高效化夹具主要用来减少工件加工的基本时间和辅助时间，以提高劳动生产率，减轻
