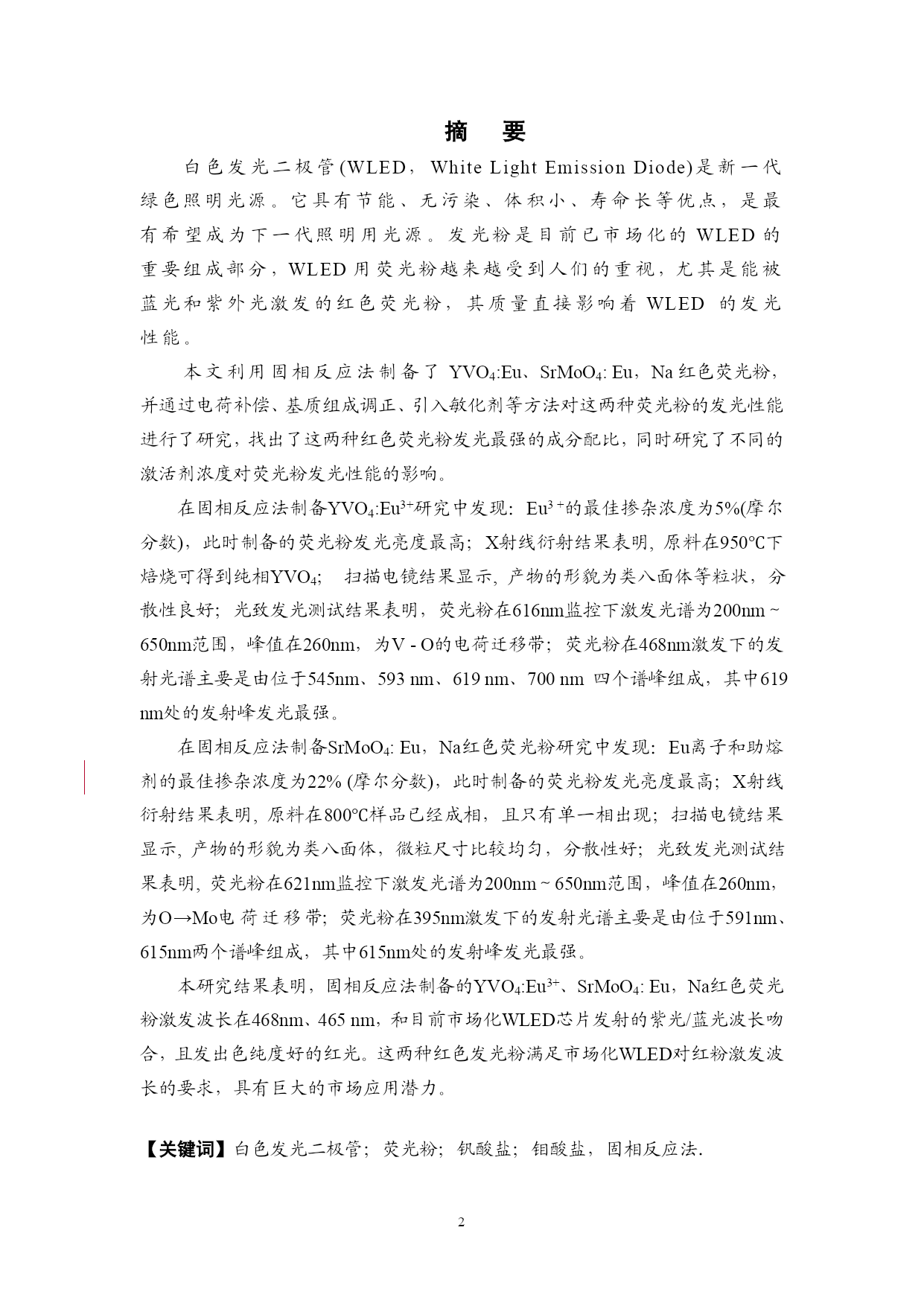

普通本科毕业论文题目：白色发光二极管用稀土钒、钼酸盐红色发光粉的固相反应法制备研究学院软件与通信工程学院学生姓名杨林香学号0063736专业电子科学与技术届别2010届指导教师余泉茂职称副教授二O一O年五月摘要白色发光二极管(WLED，WhiteLightEmissionDiode)是新一代绿色照明光源。它具有节能、无污染、体积小、寿命长等优点，是最有希望成为下一代照明用光源。发光粉是目前已市场化的WLED的重要组成部分，WLED用荧光粉越来越受到人们的重视，尤其是能被蓝光和紫外光激发的红色荧光粉，其质量直接影响着WLED的发光性能。本文利用固相反应法制备了YVO4:Eu、SrMoO4:Eu，Na红色荧光粉，并通过电荷补偿、基质组成调正、引入敏化剂等方法对这两种荧光粉的发光性能进行了研究，找出了这两种红色荧光粉发光最强的成分配比，同时研究了不同的激活剂浓度对荧光粉发光性能的影响。在固相反应法制备YVO4:Eu3+研究中发现：Eu3+的最佳掺杂浓度为5%(摩尔分数)，此时制备的荧光粉发光亮度最高；X射线衍射结果表明,原料在950℃下焙烧可得到纯相YVO4；扫描电镜结果显示,产物的形貌为类八面体等粒状，分散性良好；光致发光测试结果表明，荧光粉在616nm监控下激发光谱为200nm～650nm范围，峰值在260nm，为V-O的电荷迁移带；荧光粉在468nm激发下的发射光谱主要是由位于545nm、593nm、619nm、700nm四个谱峰组成，其中619nm处的发射峰发光最强。在固相反应法制备SrMoO4:Eu，Na红色荧光粉研究中发现：Eu离子和助熔剂的最佳掺杂浓度为22%(摩尔分数)，此时制备的荧光粉发光亮度最高；X射线衍射结果表明,原料在800℃样品已经成相，且只有单一相出现；扫描电镜结果显示,产物的形貌为类八面体，微粒尺寸比较均匀，分散性好；光致发光测试结果表明,荧光粉在621nm监控下激发光谱为200nm～650nm范围，峰值在260nm，为O→Mo电荷迁移带；荧光粉在395nm激发下的发射光谱主要是由位于591nm、615nm两个谱峰组成，其中615nm处的发射峰发光最强。本研究结果表明，固相反应法制备的YVO4:Eu3+、SrMoO4:Eu，Na红色荧光粉激发波长在468nm、465nm，和目前市场化WLED芯片发射的紫光/蓝光波长吻合，且发出色纯度好的红光。这两种红色发光粉满足市场化WLED对红粉激发波长的要求，具有巨大的市场应用潜力。【关键词】白色发光二极管；荧光粉；钒酸盐；钼酸盐，固相反应法.AbstractWhiteLightEmissionDiodeisanewgenerationofthegreenlightsource.Ithasenergy-savingandpollution-free,longlifeandotheradvantages.Itisthemostpromisingsourceforthenextgenerationlightinguses.Thelightpowderisnowanimportantpartofmarket-orientedWLED.MoreandmoreattentionwaspaidtothepropertiesofphosphorusedforwhiteLED.TheredphosphorSrMo04:Eu3+YVO4:Eu、,SrMoO4::Eu，,Nawaswerepreparedbysolid-state--reactionmethodinthiswork.Thepropertiesoftheseredphosphorwereresearchedbyusingchargecompensation,adjustingsubstancecomponent,utilizingsensitizedions,andsoon.Atthesametime,thecompoundsofthephosphorswithhighestemissionintensitywereobtained.itfindoutthetworedfluorescentlight’s配比whenthelightishighest.Otherexperimentconditionsuchastheconcentrationofsensitizedionsalsowasalsostudied.Thefactorshaveimportanteffectsonluminescenceandapromisingphosphorwasobtainedintheend.Infixedontheresearchcontraryshallbe
