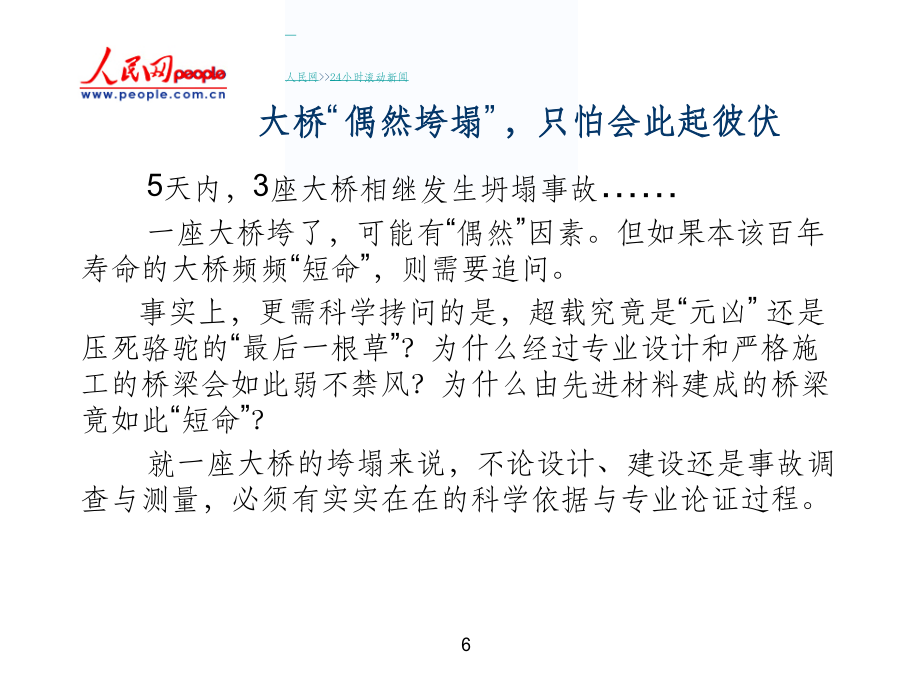

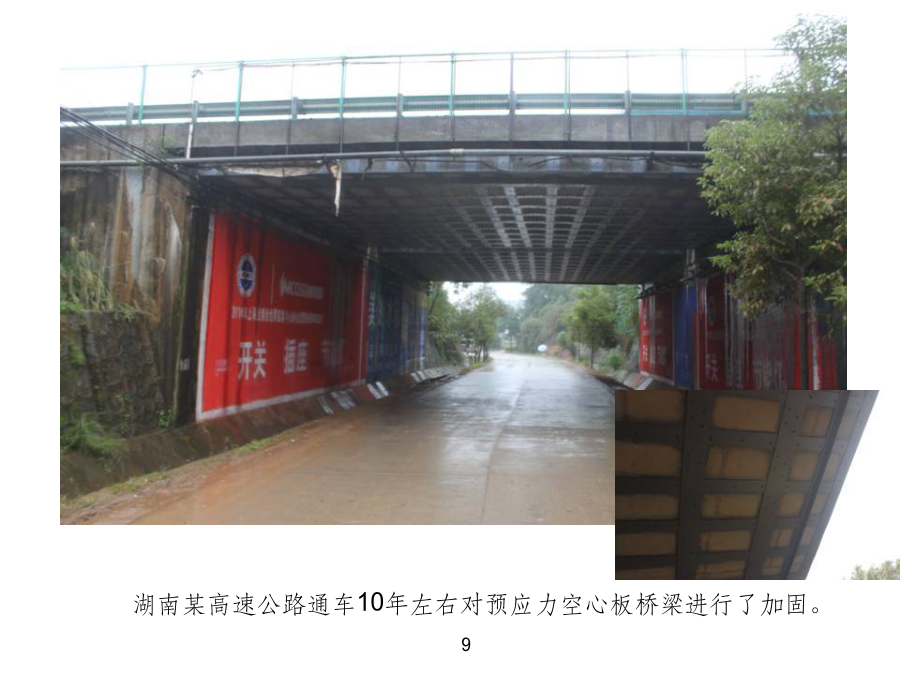

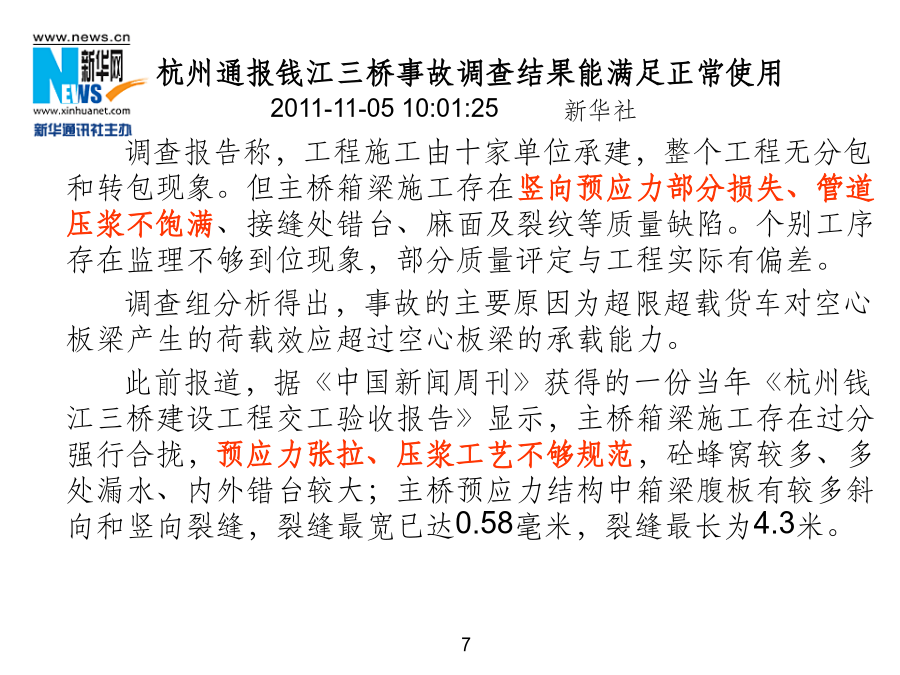

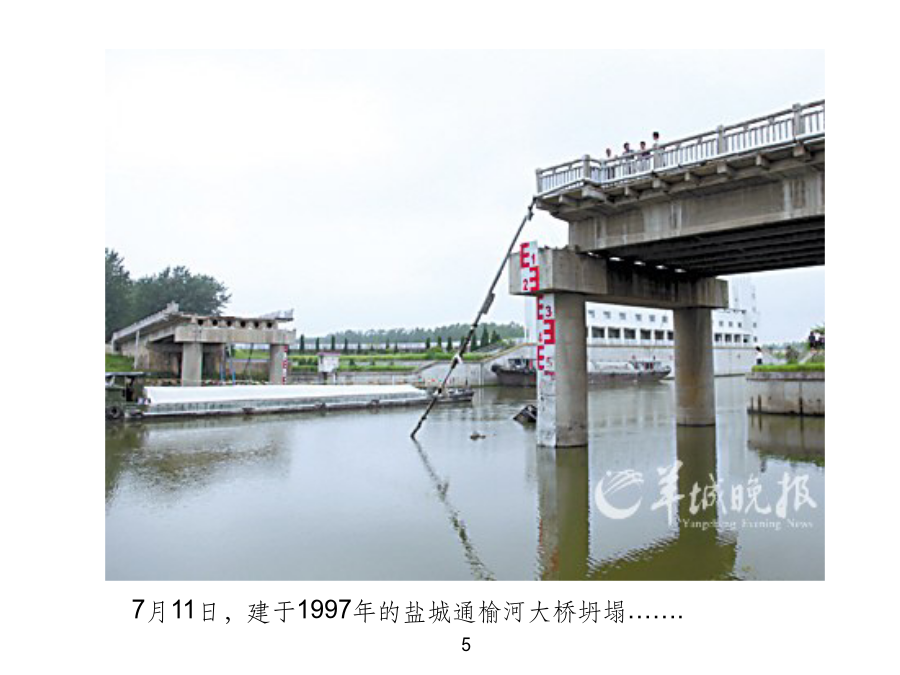

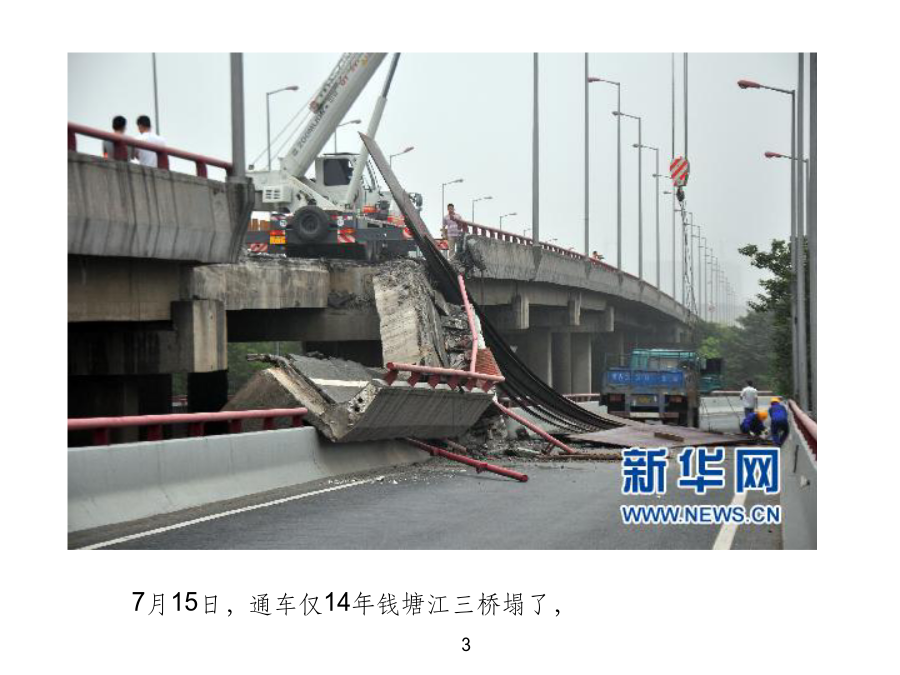

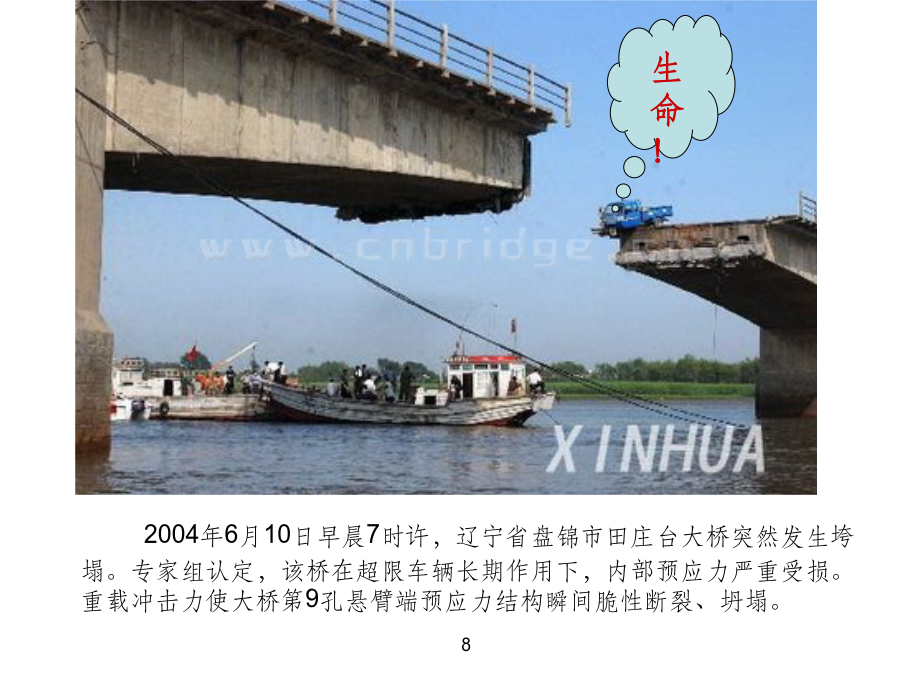

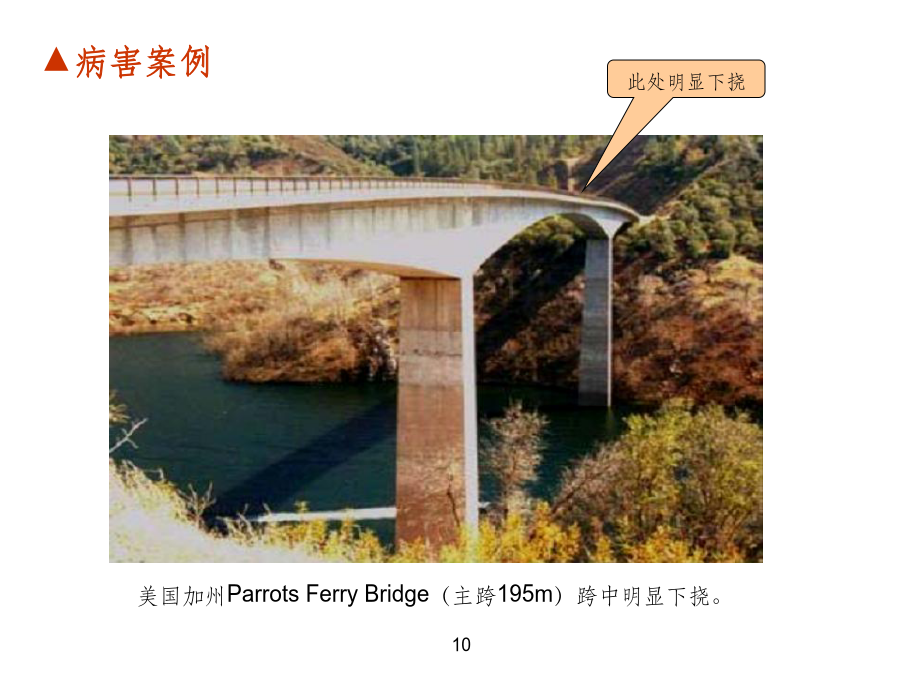

让中国桥梁更安全危害桥梁安全的原因7月15日，通车仅14年钱塘江三桥塌了，7月14日，建成不到12年的武夷山公馆大桥垮了，7月11日，建于1997年的盐城通榆河大桥坍塌…….人民网>>24小时滚动新闻杭州通报钱江三桥事故调查结果能满足正常使用2011-11-0510:01:25新华社调查报告称，工程施工由十家单位承建，整个工程无分包和转包现象。但主桥箱梁施工存在竖向预应力部分损失、管道压浆不饱满、接缝处错台、麻面及裂纹等质量缺陷。个别工序存在监理不够到位现象，部分质量评定与工程实际有偏差。调查组分析得出，事故的主要原因为超限超载货车对空心板梁产生的荷载效应超过空心板梁的承载能力。此前报道，据《中国新闻周刊》获得的一份当年《杭州钱江三桥建设工程交工验收报告》显示，主桥箱梁施工存在过分强行合拢，预应力张拉、压浆工艺不够规范，砼蜂窝较多、多处漏水、内外错台较大；主桥预应力结构中箱梁腹板有较多斜向和竖向裂缝，裂缝最宽已达0.58毫米，裂缝最长为4.3米。2004年6月10日早晨7时许，辽宁省盘锦市田庄台大桥突然发生垮塌。专家组认定，该桥在超限车辆长期作用下，内部预应力严重受损。重载冲击力使大桥第9孔悬臂端预应力结构瞬间脆性断裂、坍塌。湖南某高速公路通车10年左右对预应力空心板桥梁进行了加固。▲病害案例原因一：预应力张拉不合格在使用的预应力桥梁中发现，有相当数量的箱梁在顶板、腹板、底板、横隔板以及齿块等部位出现了各种不同形式的裂缝，其中箱梁腹板裂缝最为普遍和严重。▲病害案例▲病害案例有效预应力偏小，预应力度不足，结构过早出现裂缝，下挠超限。有效预应力偏大，可能导致预应力筋安全储备不足，结构过大变形或裂纹，甚至脆性破坏。1、施加张拉力不准确。2、张拉过程中预应力的损失过大预应力钢筋与管道壁间摩擦引起的应力损失；锚具变形、预应力筋回缩和接缝压缩引起的应力损失；弹性压缩引起的应力损失；预应力筋松弛引起的应力损失；混凝土收缩和徐变引起的应力损失。▲有效预应力检测实例概念：孔道内各绞线受力不均匀和同一断面各孔道受力不均。有效预应力不均匀将导致预应力筋的早期疲劳，危及桥梁使用寿命。有效预应力大的钢筋承受了本应该所有预应力筋承受的力，这样有效预应力大的钢筋在使用阶段逐渐屈服，梁体也随之下挠。原因：钢绞线在孔道内相互缠绕，是导致有效预应力不均匀大的根本原因。▲不均度过大检测案例▲有效预应力不均匀度检测实例如果预应力施工不当，梁体内不能建立有效的预应力，在混凝土徐变的共同作用下，梁体必将发生严重的下挠。挠度过大不但会使跨中主梁下凹，破坏桥面的铺装层，影响桥梁的使用寿命和行车舒适性，甚至危及高速行车时的安全。保护预应力筋免遭锈蚀，保证结构物的耐久性。预应力筋在高应力状态下更易锈蚀（约是普通状态下的6倍)；预应力孔道压浆不密实将导致钢绞线锈蚀。预应力筋通过灰浆与周围混凝土结成整体，增加锚固的可靠性，提高结构的抗裂性和承载能力。灌入孔道的水泥浆，既包裹预应力筋，又接触孔道壁，把预应力筋和孔道壁粘结起来，共同作用。管道压浆不饱满预应力管道压浆不密实将严重影响结构的耐久性，使得桥梁结构可能在毫无征兆的情况下突然坍塌。该桥由9根I形纵梁和边箱梁组成，倒塌时9根梁全部破坏。事后英国运输与道路研究实验室对该桥的倒塌原因做了进一步的调查。在24根纵向预应力孔道中，有4根孔道存在较大的孔隙，使钢绞线暴露在空气中，另有2根管道在一定长度内中空，钢绞线完全没有水泥浆的包裹，而且最大的孔隙通常出现在曲线管道的锚固端。在检查的14根横向预应力孔道中，3根孔道存在钢绞线束暴露在空气中的大空隙，另外3根孔道几乎全部是空的。▲孔道压浆不密实主要原因：1、管道堵塞；2、浆液质量差，水胶比大，泌水；3、压浆工艺不能保证管道充盈。波纹管破裂波纹管接长不符合要求管道与锚具处没有接好管道有拐点，穿索容易损坏。压浆管安装位置不对由于管道压浆不密实，预应力筋失去有效保护而锈蚀导致预应力失效，梁体产生裂缝，特别是纵向预应力损失过大引起下挠和裂缝的进一步发展，当发展到一定程度，由量变转为质变，使梁体发生结构性破坏。原因三：预应力施工质量通病1、断丝和滑丝▲造成断丝和滑丝的原因钢绞线断丝钢绞线表面浮锈或水泥浆，张拉前要清理；锚具与夹片安装后没有及时张拉，造成生锈锚固不牢。2、锚垫板下陷和破裂，锚后混凝土局部开裂锚垫板后弹簧螺旋筋过小，且没有紧贴锚垫板，锚垫板承力不够，开裂。锚板没有安装在锚垫板的限位圈内，张拉锚板倾斜3、张拉强度与张拉时间失控4、钢绞线穿束时没有梳编，导致绞线在管道内相互缠绕打绞导致单索张拉力不均匀。有的甚至少穿或多穿钢绞线。1）最终成型的预应力孔道线形与设计线形相差较大。2）在现场加工时，采用了加热、焊接或电弧切割
