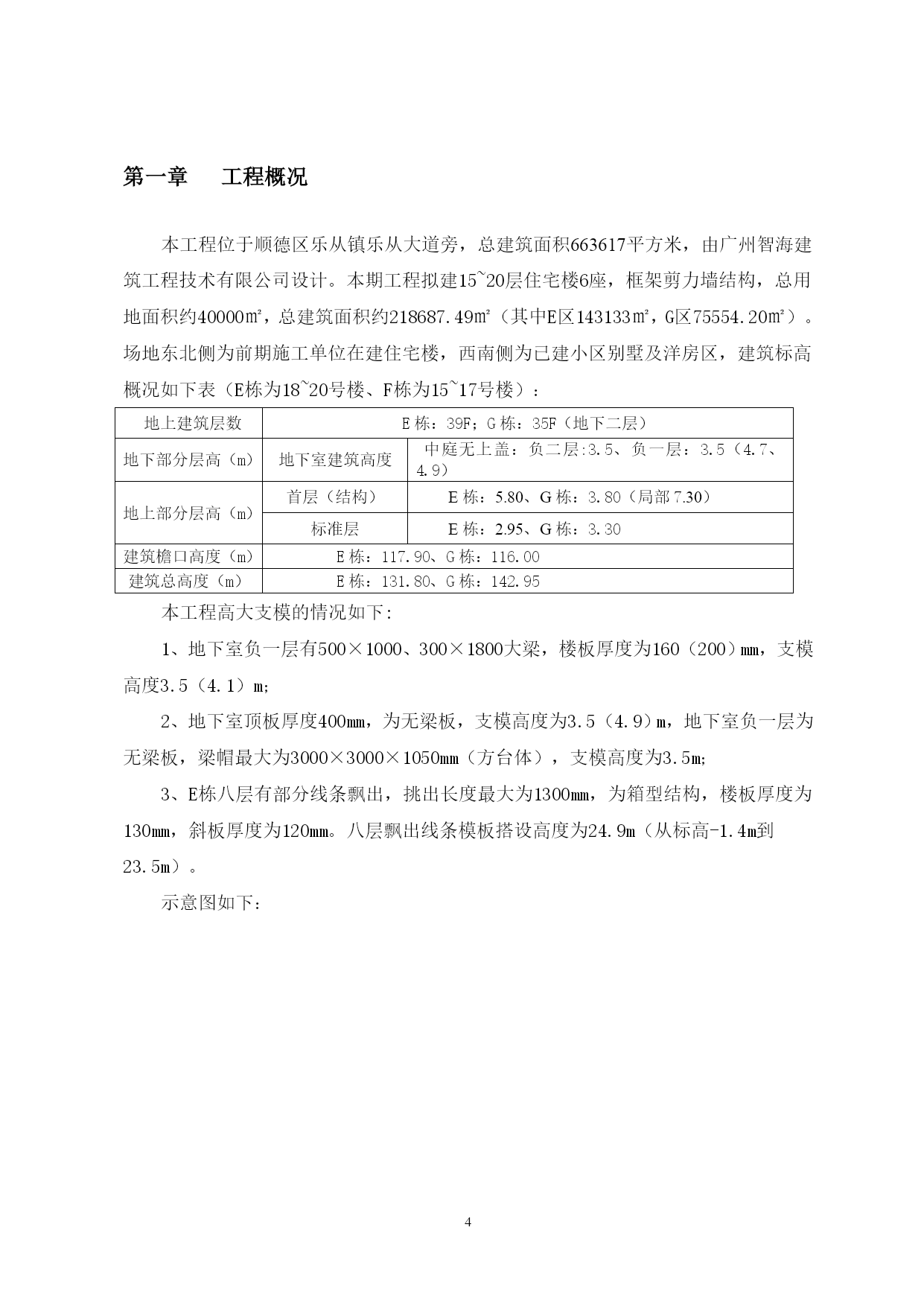

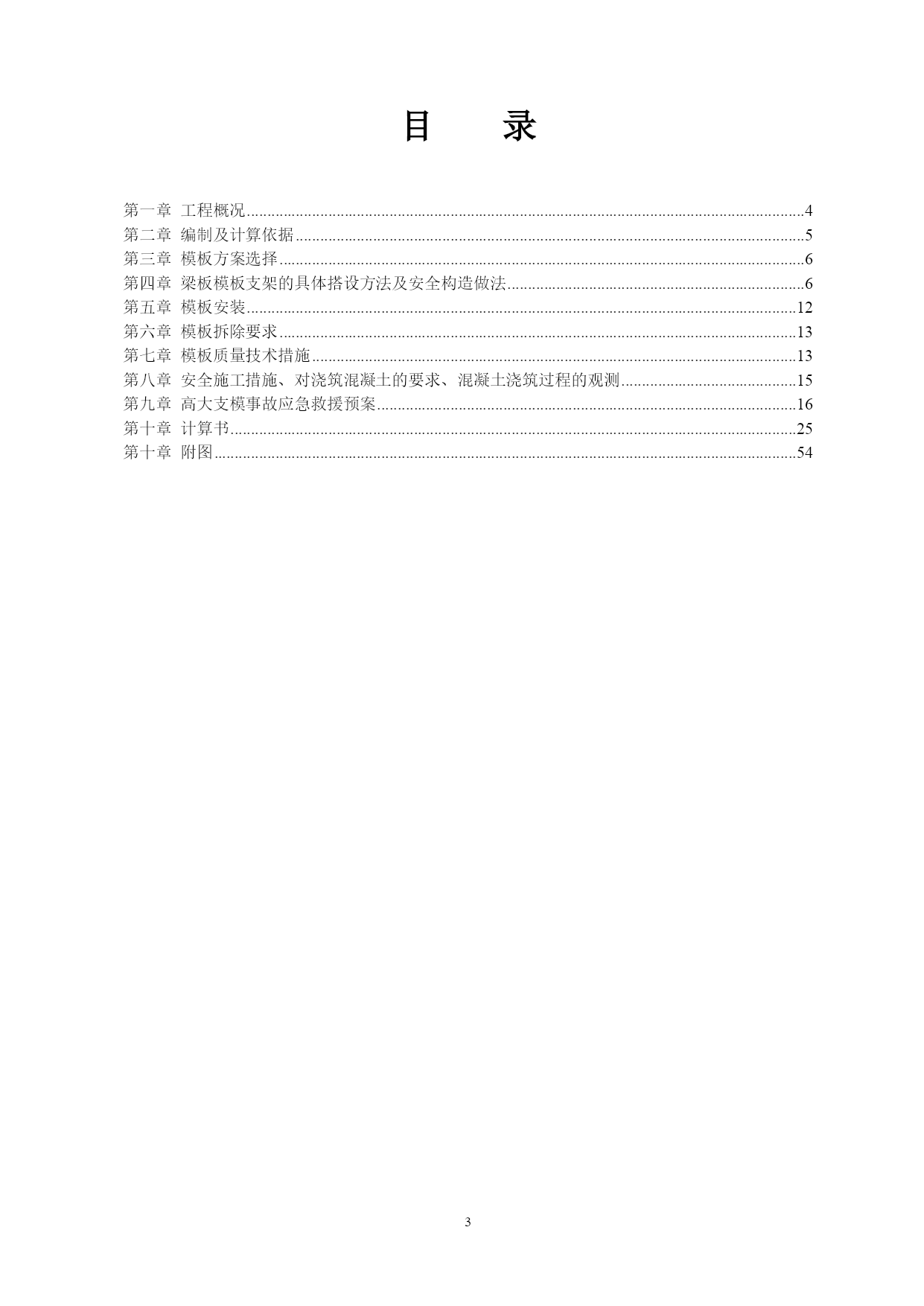

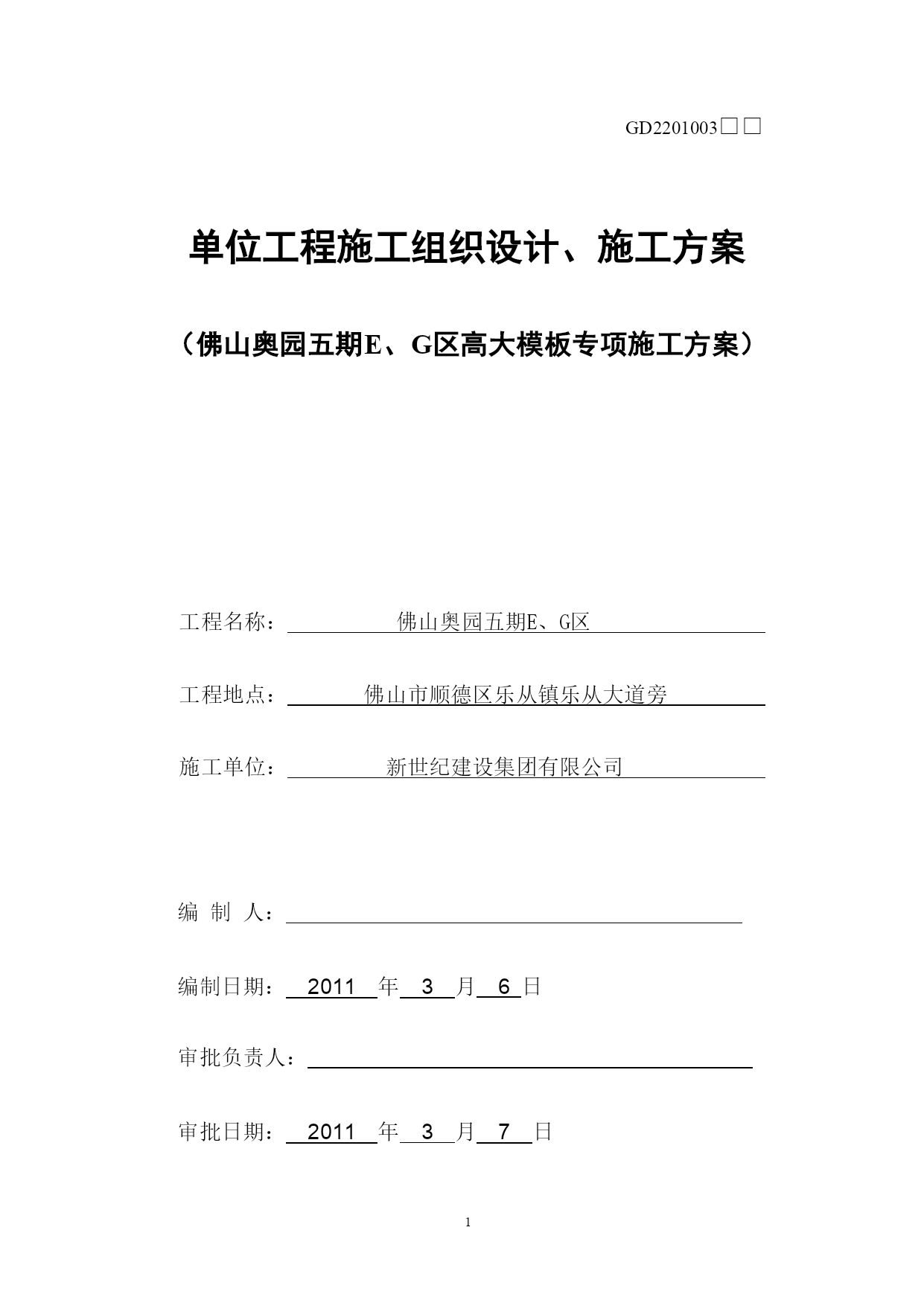

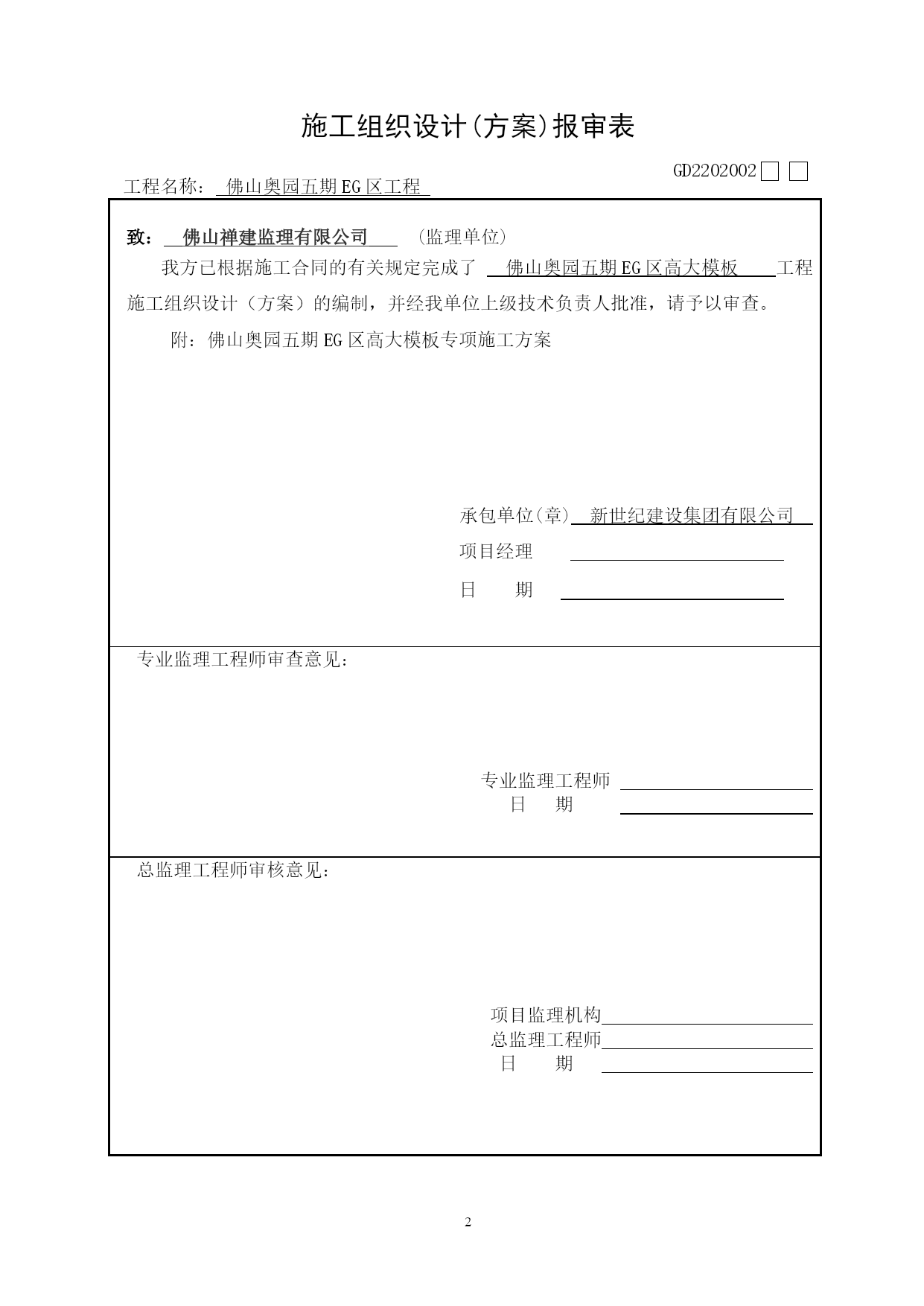

GD2201003□□单位工程施工组织设计、施工方案（佛山奥园五期E、G区高大模板专项施工方案）工程名称：佛山奥园五期E、G区工程地点：佛山市顺德区乐从镇乐从大道旁施工单位：新世纪建设集团有限公司编制人：编制日期：2011年3月6日审批负责人：审批日期：2011年3月7日施工组织设计(方案)报审表GD22020025工程名称：佛山奥园五期EG区工程致：佛山禅建监理有限公司(监理单位)我方已根据施工合同的有关规定完成了佛山奥园五期EG区高大模板工程施工组织设计（方案）的编制，并经我单位上级技术负责人批准，请予以审查。附：佛山奥园五期EG区高大模板专项施工方案承包单位(章)新世纪建设集团有限公司项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审核意见：项目监理机构总监理工程师日期目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc287543175"第一章工程概况PAGEREF_Toc287543175\h4HYPERLINK\l"_Toc287543176"第二章编制及计算依据PAGEREF_Toc287543176\h5HYPERLINK\l"_Toc287543177"第三章模板方案选择PAGEREF_Toc287543177\h6HYPERLINK\l"_Toc287543178"第四章梁板模板支架的具体搭设方法及安全构造做法PAGEREF_Toc287543178\h6HYPERLINK\l"_Toc287543179"第五章模板安装PAGEREF_Toc287543179\h12HYPERLINK\l"_Toc287543180"第六章模板拆除要求PAGEREF_Toc287543180\h13HYPERLINK\l"_Toc287543181"第七章模板质量技术措施PAGEREF_Toc287543181\h13HYPERLINK\l"_Toc287543182"第八章安全施工措施、对浇筑混凝土的要求、混凝土浇筑过程的观测PAGEREF_Toc287543182\h15HYPERLINK\l"_Toc287543183"第九章高大支模事故应急救援预案PAGEREF_Toc287543183\h16HYPERLINK\l"_Toc287543187"第十章计算书PAGEREF_Toc287543187\h25HYPERLINK\l"_Toc287543188"第十章附图PAGEREF_Toc287543188\h54工程概况本工程位于顺德区乐从镇乐从大道旁，总建筑面积663617平方米，由广州智海建筑工程技术有限公司设计。本期工程拟建15~20层住宅楼6座，框架剪力墙结构，总用地面积约40000㎡，总建筑面积约218687.49㎡（其中E区143133㎡，G区75554.20㎡）。场地东北侧为前期施工单位在建住宅楼，西南侧为已建小区别墅及洋房区，建筑标高概况如下表（E栋为18~20号楼、F栋为15~17号楼）：地上建筑层数E栋：39F；G栋：35F（地下二层）地下部分层高（m）地下室建筑高度中庭无上盖：负二层:3.5、负一层：3.5（4.7、4.9）地上部分层高（m）首层（结构）E栋：5.80、G栋：3.80（局部7.30）标准层E栋：2.95、G栋：3.30建筑檐口高度（m）E栋：117.90、G栋：116.00建筑总高度（m）E栋：131.80、G栋：142.95本工程高大支模的情况如下:1、地下室负一层有500×1000、300×1800大梁，楼板厚度为160（200）mm，支模高度3.5（4.1）m；2、地下室顶板厚度400mm，为无梁板，支模高度为3.5（4.9）m，地下室负一层为无梁板，梁帽最大为3000×3000×1050mm（方台体），支模高度为3.5m；3、E栋八层有部分线条飘出，挑出长度最大为1300mm，为箱型结构，楼板厚度为130mm，斜板厚度为120mm。八层飘出线条模板搭设高度为24.9m（从标高-1.4m到23.5m）。示意图如下：4、本工程在屋顶均设计有挑出造型，其屋面为坡屋面，其箱型檐口结构挑出长度最大为1.8米，楼板厚度为200mm，斜板厚度为120mm，造型参考上图。屋顶设有标志塔，有两侧位于外立面，其挑檐口箱型梁顶最高处标高为123.10米，该处挑檐挑出长度为最大1.5米。楼板厚度为180mm，斜板厚度为120mm。其另外两面
