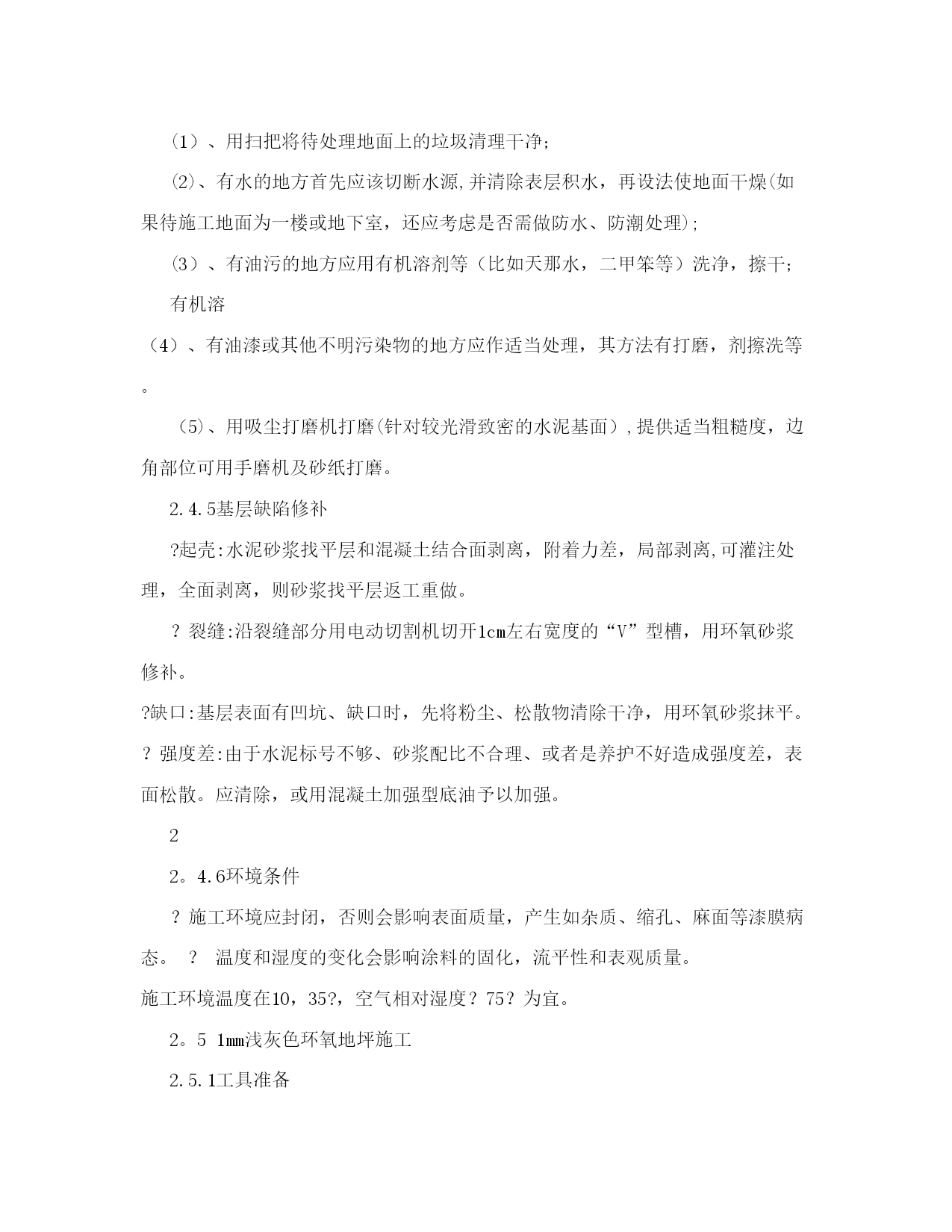

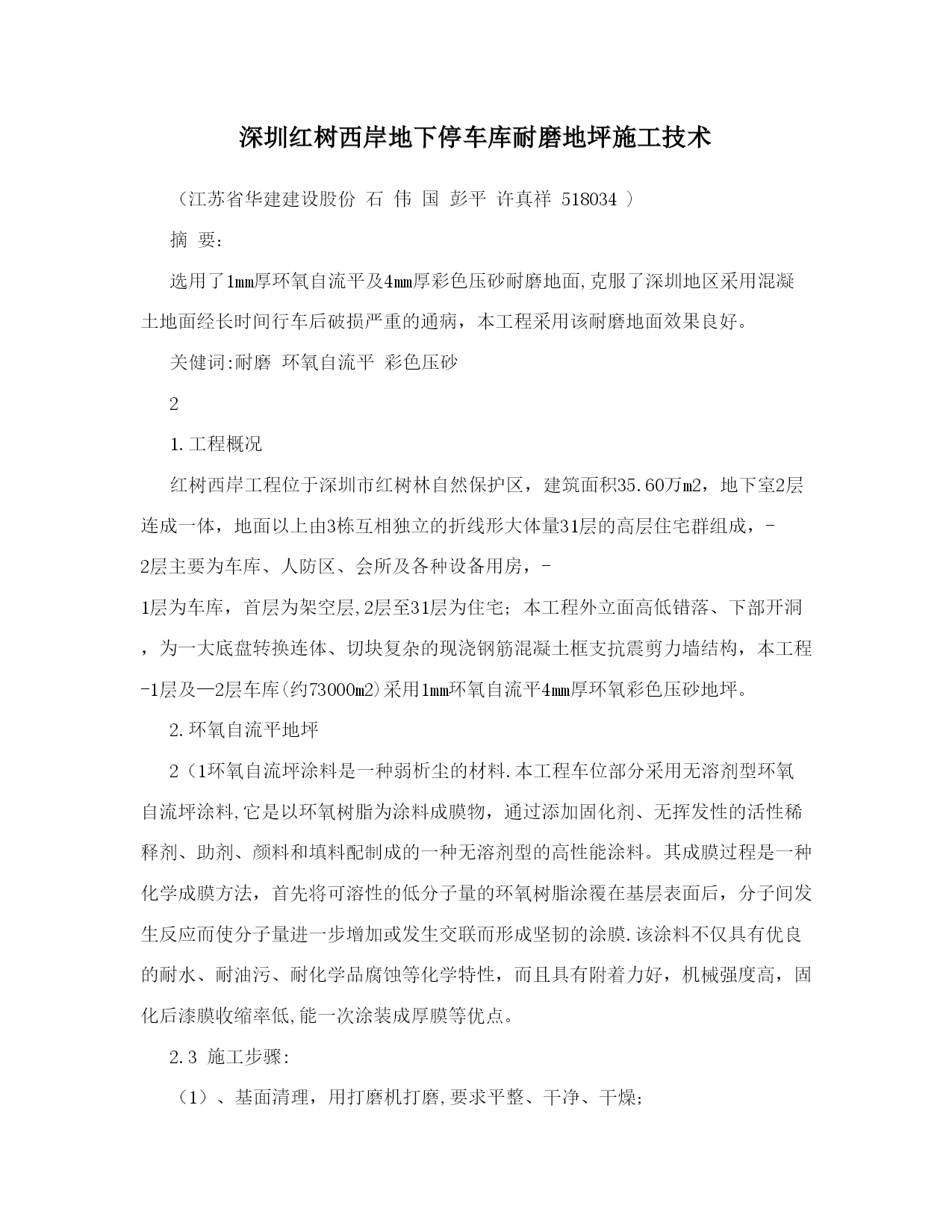

深圳红树西岸地下停车库耐磨地坪施工技术【实用文档】doc文档可直接使用可编辑，欢迎下载深圳红树西岸地下停车库耐磨地坪施工技术（江苏省华建建设股份石伟国彭平许真祥518034)摘要：选用了1mm厚环氧自流平及4mm厚彩色压砂耐磨地面,克服了深圳地区采用混凝土地面经长时间行车后破损严重的通病，本工程采用该耐磨地面效果良好。关健词:耐磨环氧自流平彩色压砂21.工程概况红树西岸工程位于深圳市红树林自然保护区，建筑面积35.60万m2，地下室2层连成一体，地面以上由3栋互相独立的折线形大体量31层的高层住宅群组成，-2层主要为车库、人防区、会所及各种设备用房，-1层为车库，首层为架空层,2层至31层为住宅；本工程外立面高低错落、下部开洞，为一大底盘转换连体、切块复杂的现浇钢筋混凝土框支抗震剪力墙结构，本工程-1层及—2层车库(约73000m2)采用1mm环氧自流平4mm厚环氧彩色压砂地坪。2.环氧自流平地坪2（1环氧自流坪涂料是一种弱析尘的材料.本工程车位部分采用无溶剂型环氧自流坪涂料,它是以环氧树脂为涂料成膜物，通过添加固化剂、无挥发性的活性稀释剂、助剂、颜料和填料配制成的一种无溶剂型的高性能涂料。其成膜过程是一种化学成膜方法，首先将可溶性的低分子量的环氧树脂涂覆在基层表面后，分子间发生反应而使分子量进一步增加或发生交联而形成坚韧的涂膜.该涂料不仅具有优良的耐水、耐油污、耐化学品腐蚀等化学特性，而且具有附着力好，机械强度高，固化后漆膜收缩率低,能一次涂装成厚膜等优点。2.3施工步骤:（1）、基面清理，用打磨机打磨,要求平整、干净、干燥；1（2)、涂刷KC30＃环氧底油，要求均匀成膜，无漏涂；（3）、用刮刀分批次施工环氧中涂KC—EC-M砂浆层,厚度约0.7mm；(4）、抹刮两遍环氧腻子，要求抹平、抹光；（5)、细磨、除尘；（6）、滚涂两遍环氧面涂；（7）、喷涂一遍KC—EC-190聚氨酯哑光清漆。漆膜总厚度达到1mm;（8)、养护:2—7天（养护期间不要自行使用).2。4.基面及环境要求2.4。1基面平整度:基面凹凸不平程度每2m?3mm2。4.2基面强度基面强度不足会使地坪涂层与基材拉开，或由于基层受力破坏，引起整个地面的破坏。一般要求基层抗压强度？20MPa.2.4.3基层干燥程度混凝土和砂浆地面中含有水分，会降低涂层与基层的粘接强度,另外也会引起涂层鼓泡和脱层。判定方法：?用含水率测试仪检测基面含水量，一般要求控制在6％以下。?按ASTM4263规定的方法，取45cm×45cm的塑料薄膜平放在混凝土表面,用胶带纸密封四周边。16小时后，薄膜下出现水珠或混凝土表面变黑，说明混凝土基层过湿，不宜施工。?基层干燥时间,一般要求28天以上。2。4.4基层的附着物在水泥基层表面,一般附有施工中的水泥尘,特别是新施工的混凝土表面,通常会有水泥浮浆（水泥游离体、松散、无强度)，会影响地坪涂层与基层的附着力。(1）、用扫把将待处理地面上的垃圾清理干净；(2)、有水的地方首先应该切断水源,并清除表层积水，再设法使地面干燥(如果待施工地面为一楼或地下室，还应考虑是否需做防水、防潮处理);(3）、有油污的地方应用有机溶剂等（比如天那水，二甲笨等）洗净，擦干；有机溶（4）、有油漆或其他不明污染物的地方应作适当处理，其方法有打磨，剂擦洗等。（5)、用吸尘打磨机打磨(针对较光滑致密的水泥基面）,提供适当粗糙度，边角部位可用手磨机及砂纸打磨。2.4.5基层缺陷修补?起壳:水泥砂浆找平层和混凝土结合面剥离，附着力差，局部剥离,可灌注处理，全面剥离，则砂浆找平层返工重做。？裂缝:沿裂缝部分用电动切割机切开1cm左右宽度的“V”型槽，用环氧砂浆修补。?缺口:基层表面有凹坑、缺口时，先将粉尘、松散物清除干净，用环氧砂浆抹平。？强度差:由于水泥标号不够、砂浆配比不合理、或者是养护不好造成强度差，表面松散。应清除，或用混凝土加强型底油予以加强。22。4.6环境条件？施工环境应封闭，否则会影响表面质量，产生如杂质、缩孔、麻面等漆膜病态。？温度和湿度的变化会影响涂料的固化，流平性和表观质量。施工环境温度在10，35?，空气相对湿度？75？为宜。2。51mm浅灰色环氧地坪施工2.5.1工具准备大面积施工底油多采用滚涂方法施工。滚涂时用毛多,厚实而且不易脱毛的普通滚筒，用之前设法除去已松动的毛丝，小面积施工可选用板刷刷涂。2.5.2配料及底油根据施工面积估计底油用量,将底油混合，搅拌均匀；每平方米参考用量0.1,0.3Kg/m.对于特别粗糙的基面，可在底油中加适量的石英粉搅匀，这样可对一些细小的孔隙起填补作用。用准备好的滚筒滚涂,要求滚涂均匀,无漏涂；墙脚等阴角处应用毛刷刷涂；使
