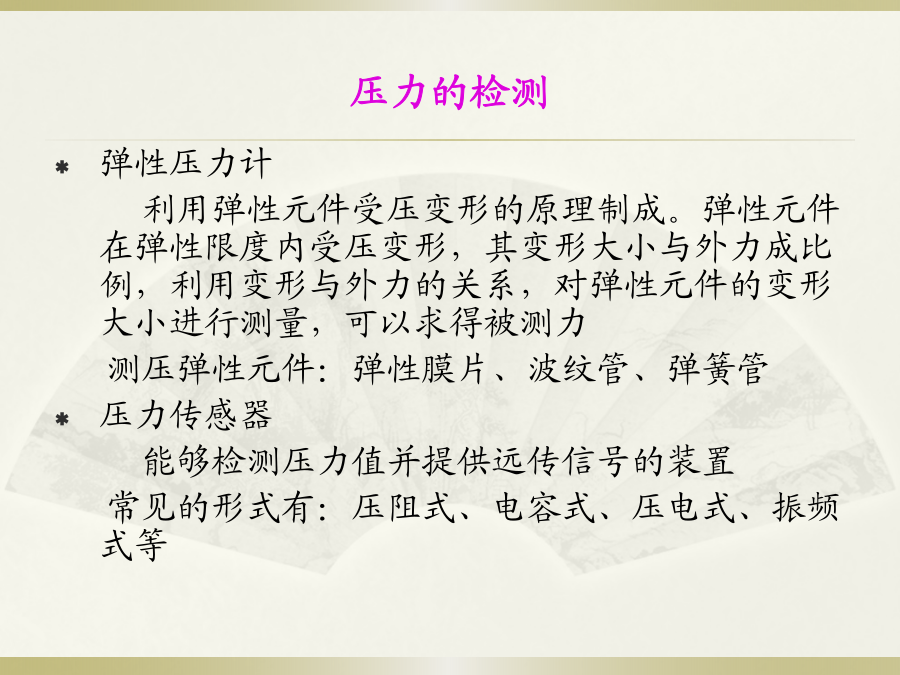

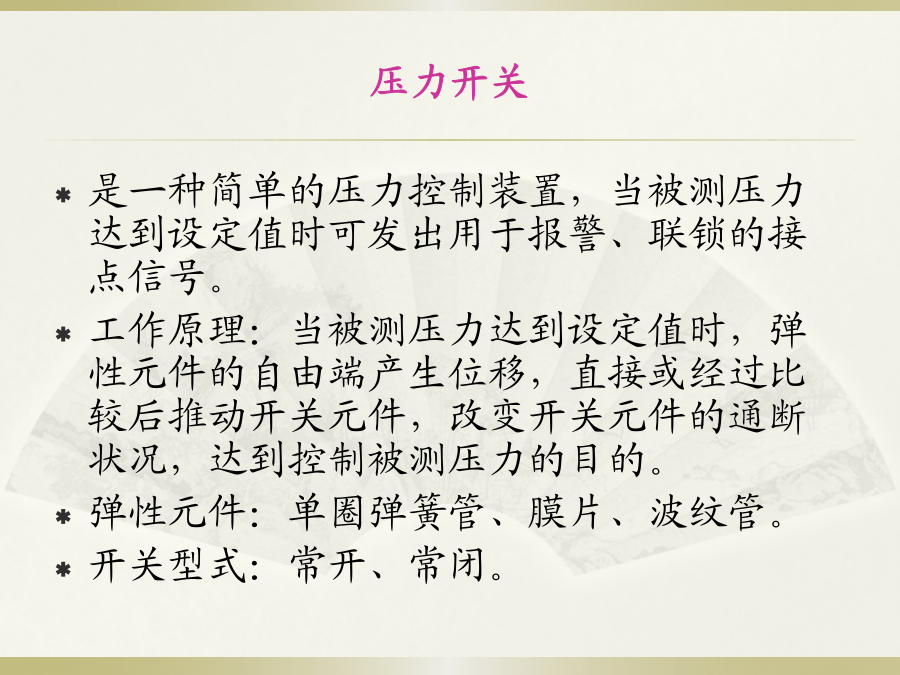

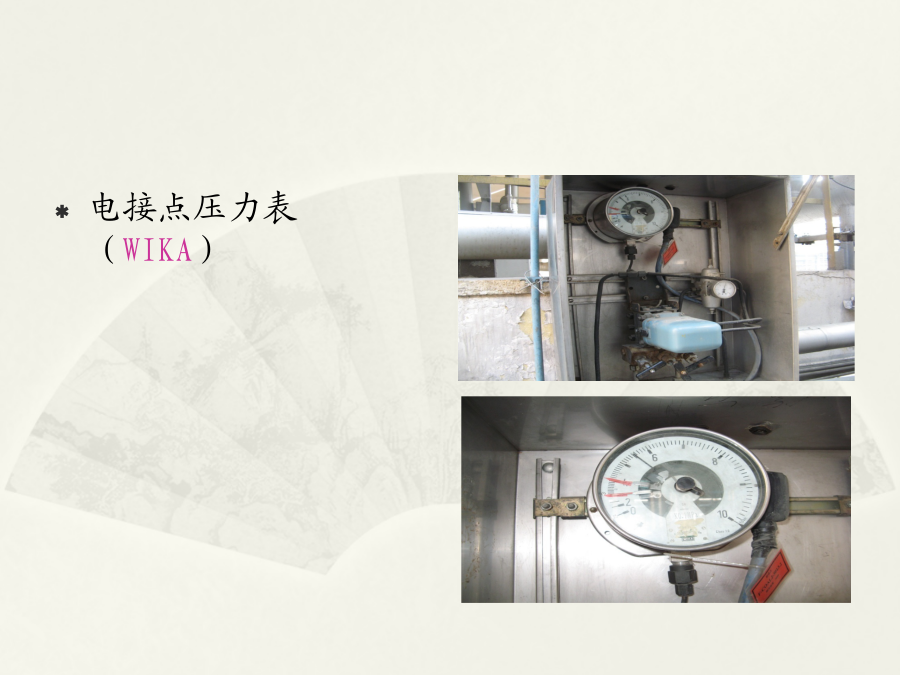

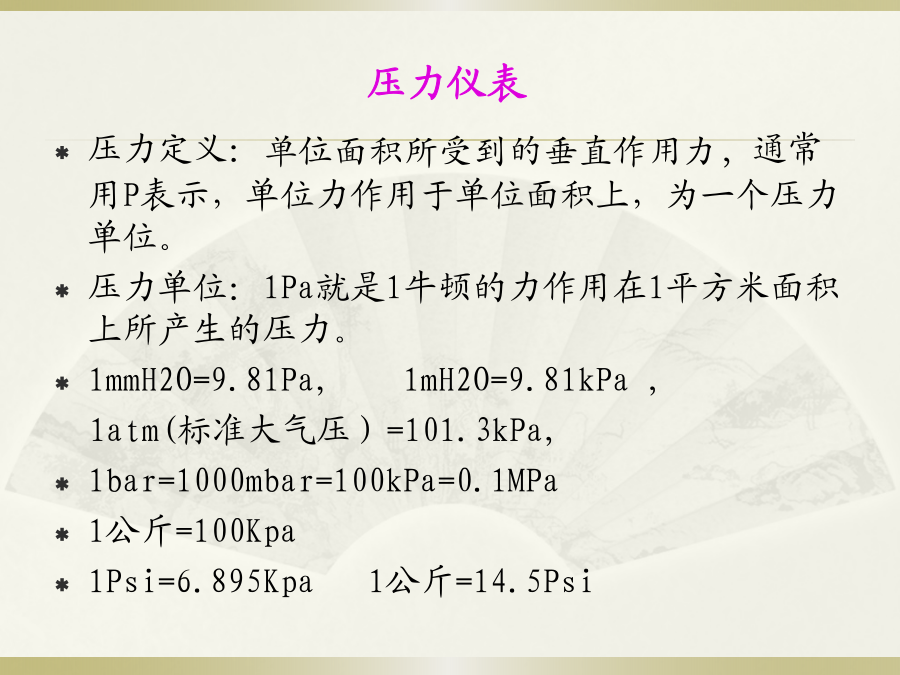

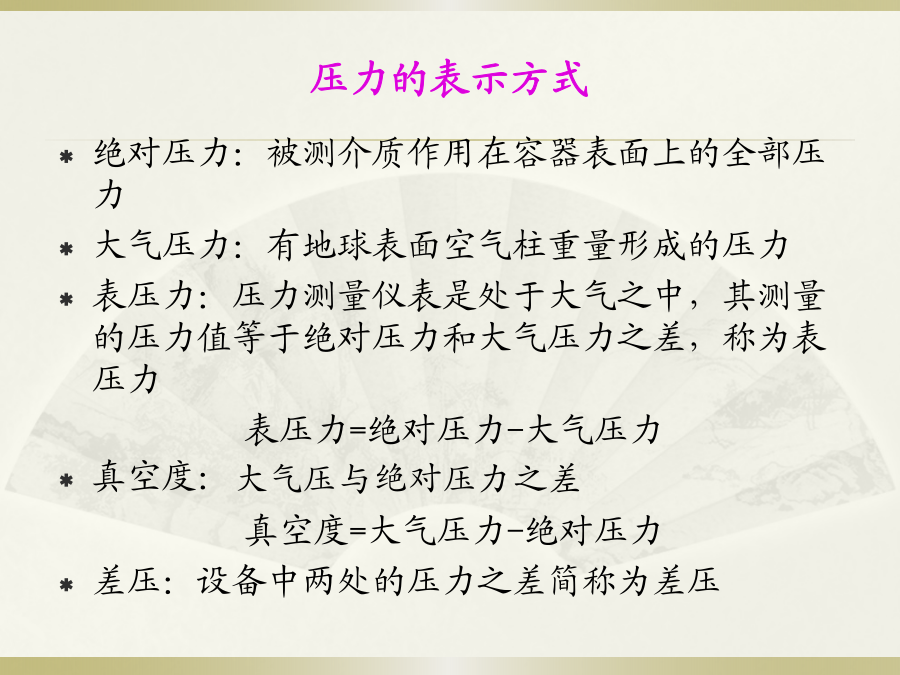

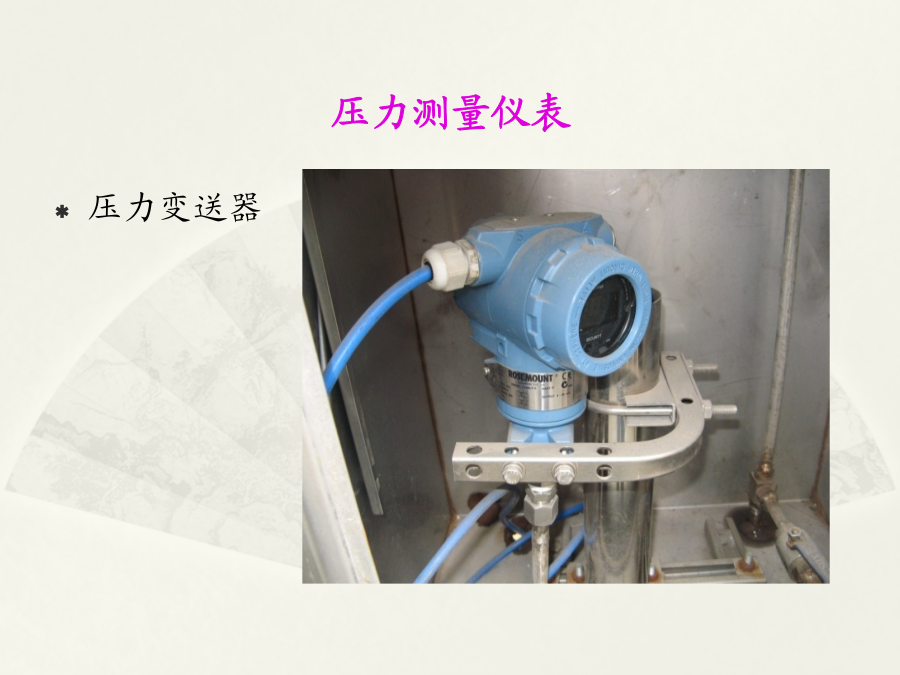

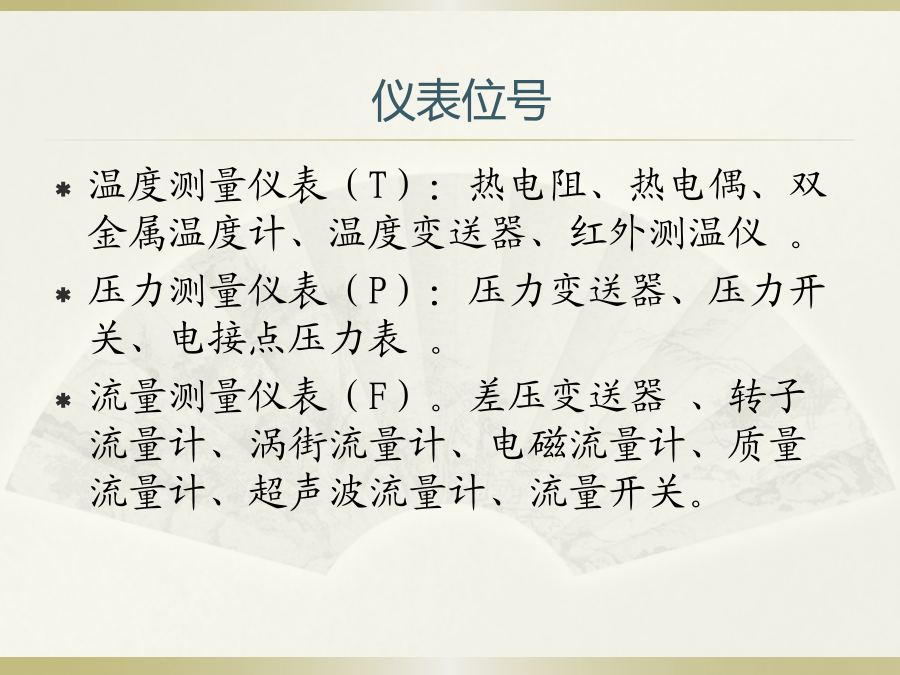

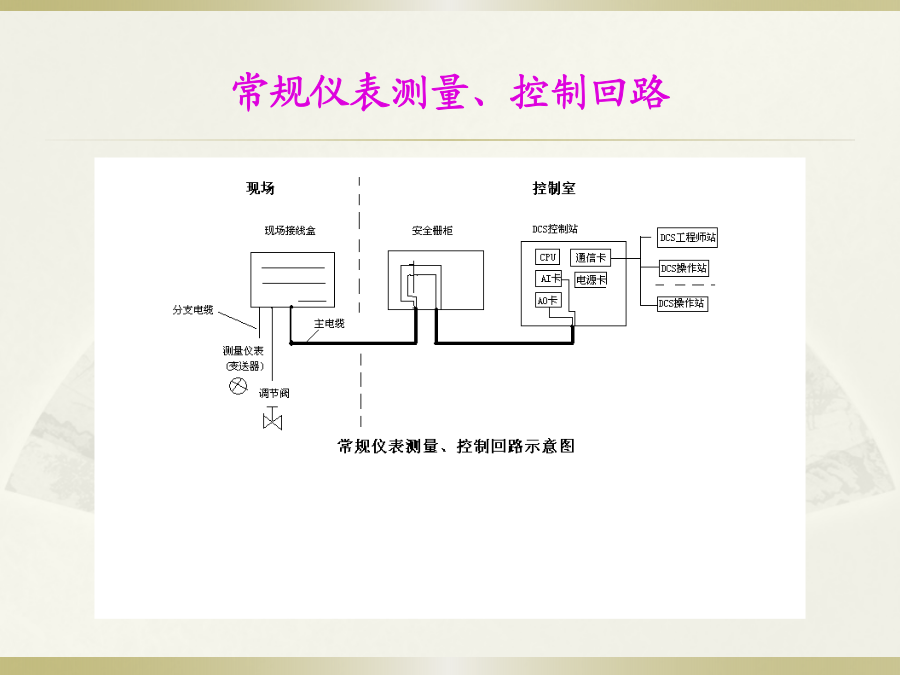

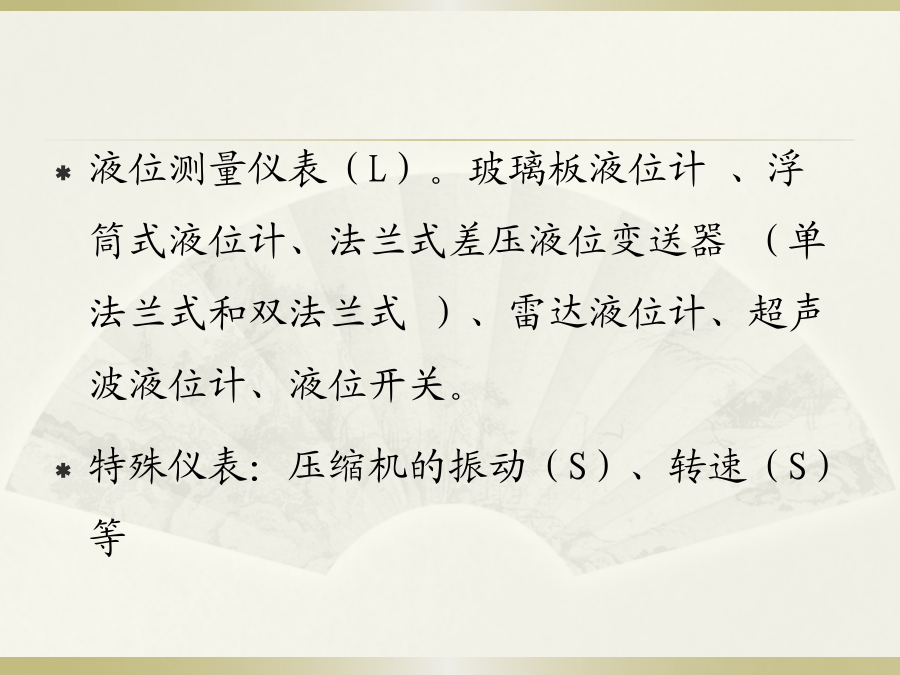

自动化仪表（压力、流量篇）常规仪表测量、控制回路仪表位号液位测量仪表（L）。玻璃板液位计、浮筒式液位计、法兰式差压液位变送器（单法兰式和双法兰式）、雷达液位计、超声波液位计、液位开关。特殊仪表：压缩机的振动（S）、转速（S）等压力仪表压力的表示方式压力的检测压力测量仪表压力开关压力仪表选型原则压力仪表选型原则压力仪表安装取源原则压力仪表安装取源原则流量检测的基本概念按测量原理不同可分为：差压式流量计差压流量计的特点：优点：结构简单，无可动部件，可靠性较高，实用性广，使用的管道直径范围宽，可以配用各种差压计，并且节流装置已有标准化形式缺点：安装要求严格；流量及前后要求较长的直管段；测量的范围窄，压力损失较大，对于过小直径的管道测量比较困难（50mm）测量原理:以能量守恒定律和流动连续性定律为基础，稳定流动的流体沿水平管道流经孔板，在其前后产生压力和速度的变化，流体在节流件前开始收缩，位于边缘处的流体向中心加速，流束中央的压力开始下降，在节流元件后边达到最小收缩，流速最快，静压最低，之后流束开始扩张，流速慢慢减慢，静压逐渐恢复，由于流经节流件时压力会有损失，所以静雅不会恢复到收缩前的压力值。测量方程:节流装置安装取源原则实例介绍差压变送器三阀组的操作原则：不让凝结水流失、不让隔离液流失、不使测量元件受热、不使变送器单向受压。造成差压变送器输出偏低的主要原因：平衡阀没关紧、三阀组件内漏、流量孔板装反、正压室有气体。利用孔板测量流量一般需在现场差压变送器或在DCS组态中设置开方;现场开方比较好，线电流相对比较大，相对抗干扰能力比较强；为便于管理，一般采用统一在DCS组态中开方。其目的：是保证被测流量和差压（电流）成线性对应关系。三阀组的启动顺序：1、打开正压阀；2、关闭平衡阀；3、打开负压阀三阀组的停运顺序：1、关闭负压阀；2、打开平衡阀；3、关闭正压阀利用孔板和差压变送器测量流量（在DCS内开方）,已知流量测量范围为0～200m3/h,对应的差压范围为0～25KPa。现测得变送器输出电流为8mA,问实际差压和流量为多少？答案：实际差压：25/4KPa；实际流量：100m3/h。容积式流量计椭圆齿轮型容积流量计转子流量计(横河、KROHNE）金属管转子流量计带阻尼器装置的结构：用于流量计入口流量（压力）不稳定时的介质流量测量，特别是对于气体的测量。它的结构如图所示。金属管转子流量计安装注意事项金属管转子流量计安装注意事项涡街流量计（rosemount、E+H)涡街流量计涡轮流量计涡轮流量计电磁流量计电磁流量计电磁流量计特点电磁流量计特点电磁流量计的不足之处流量仪表安装原则流量仪表安装原则流量仪表常见故障：引压管方面问题、三阀组方面问题、实际和设计的操作条件相差大、伴热有缺陷、是否开方、安装是否符合要求、屏蔽方面等。谢谢
