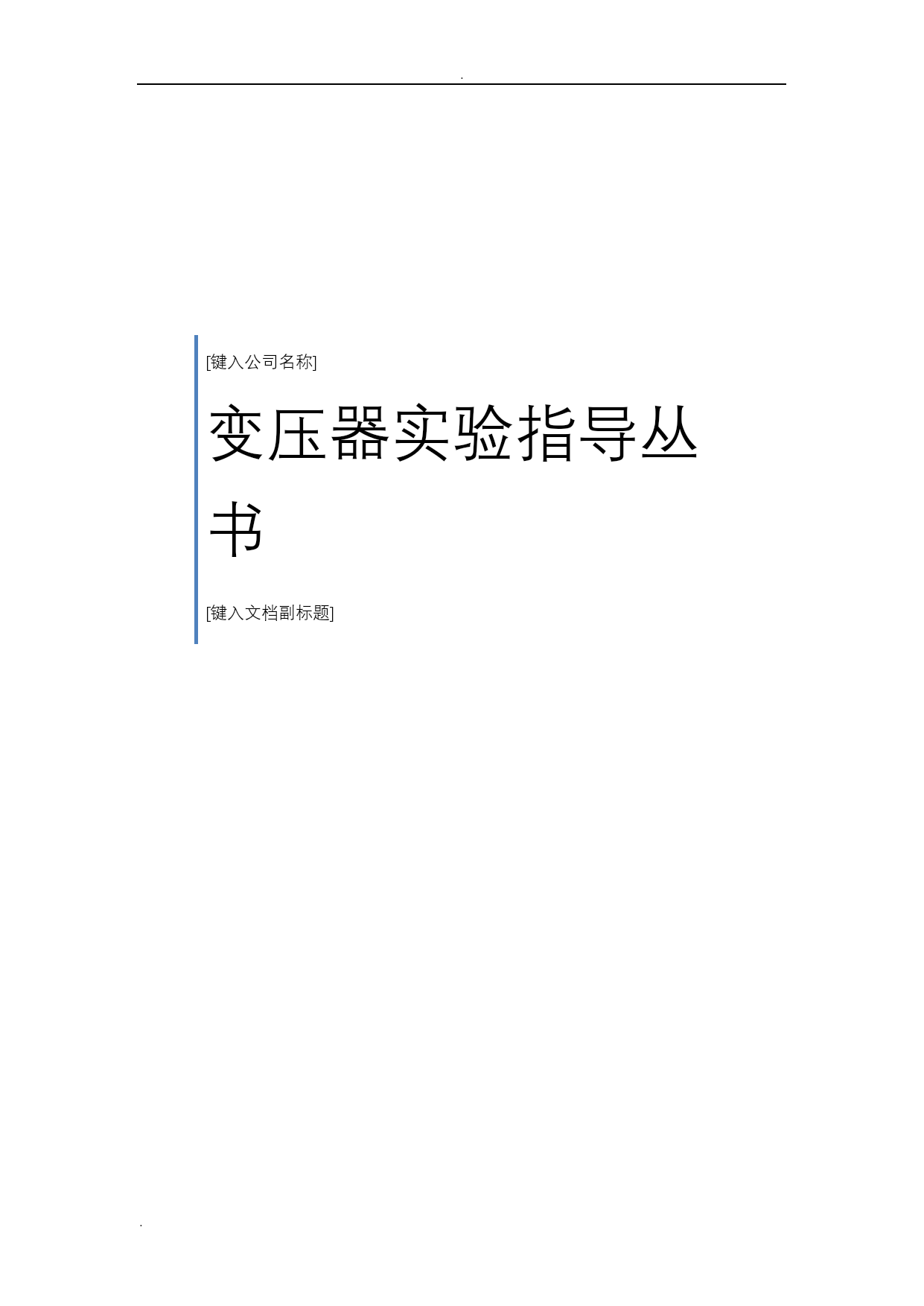

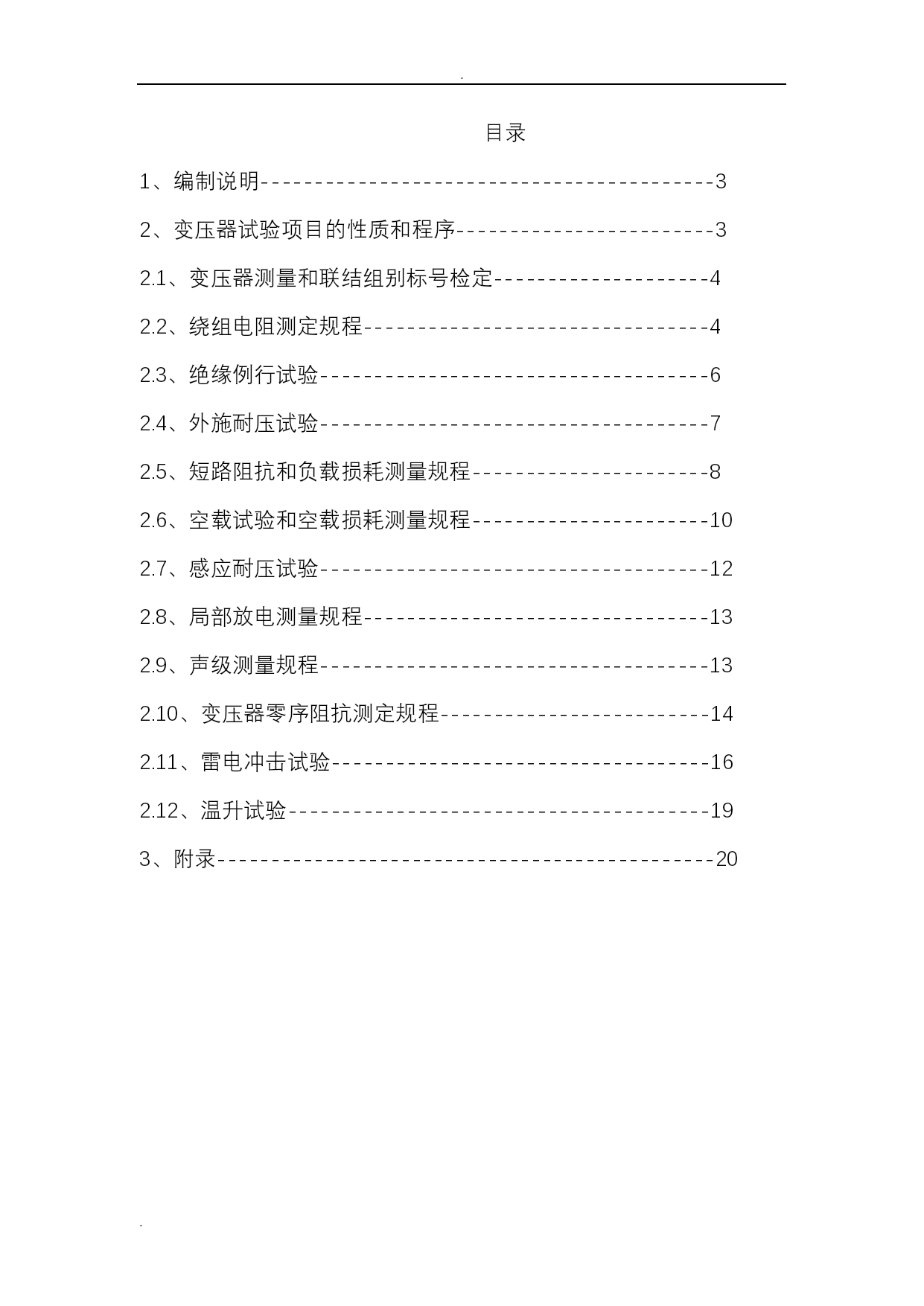

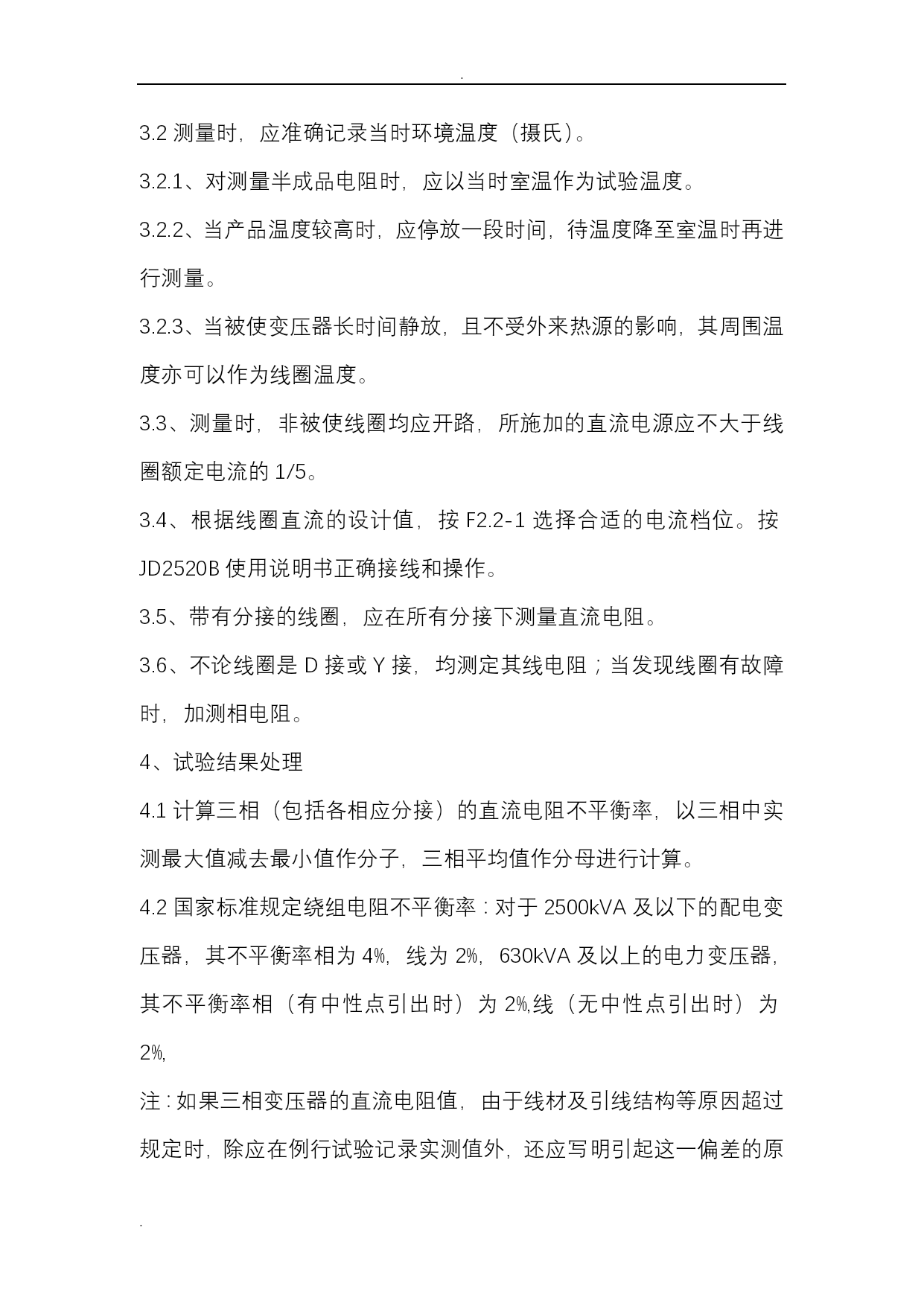

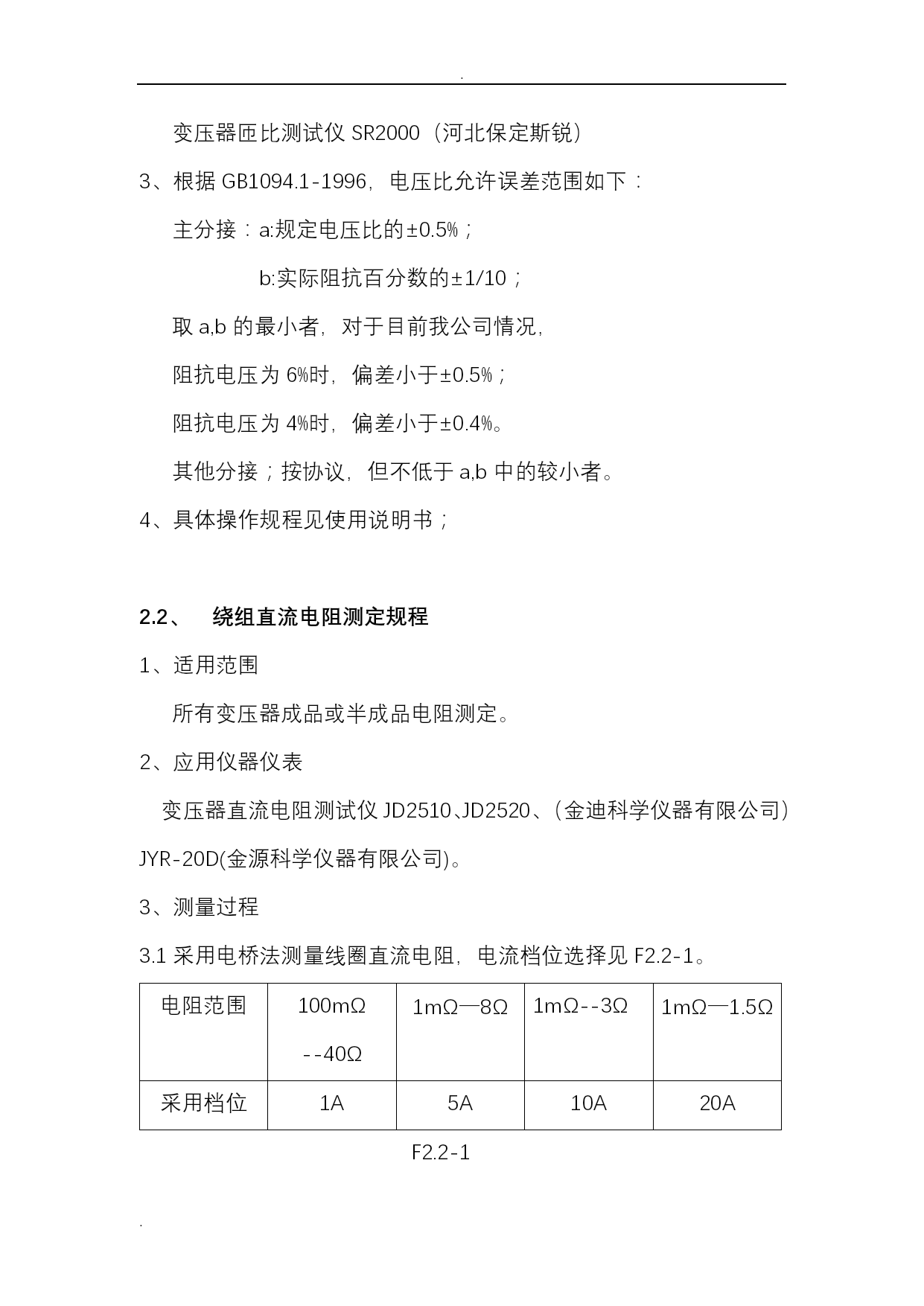

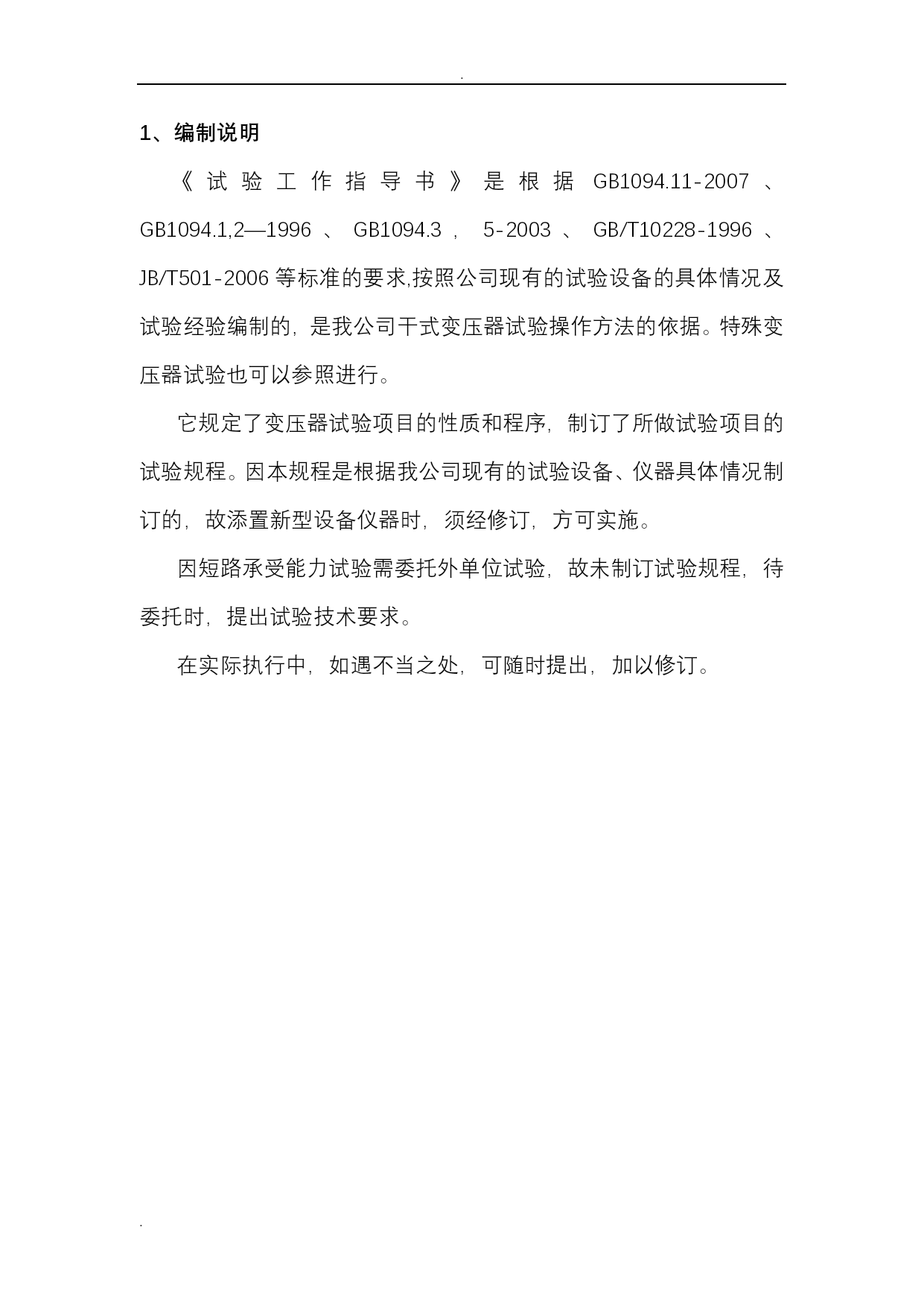

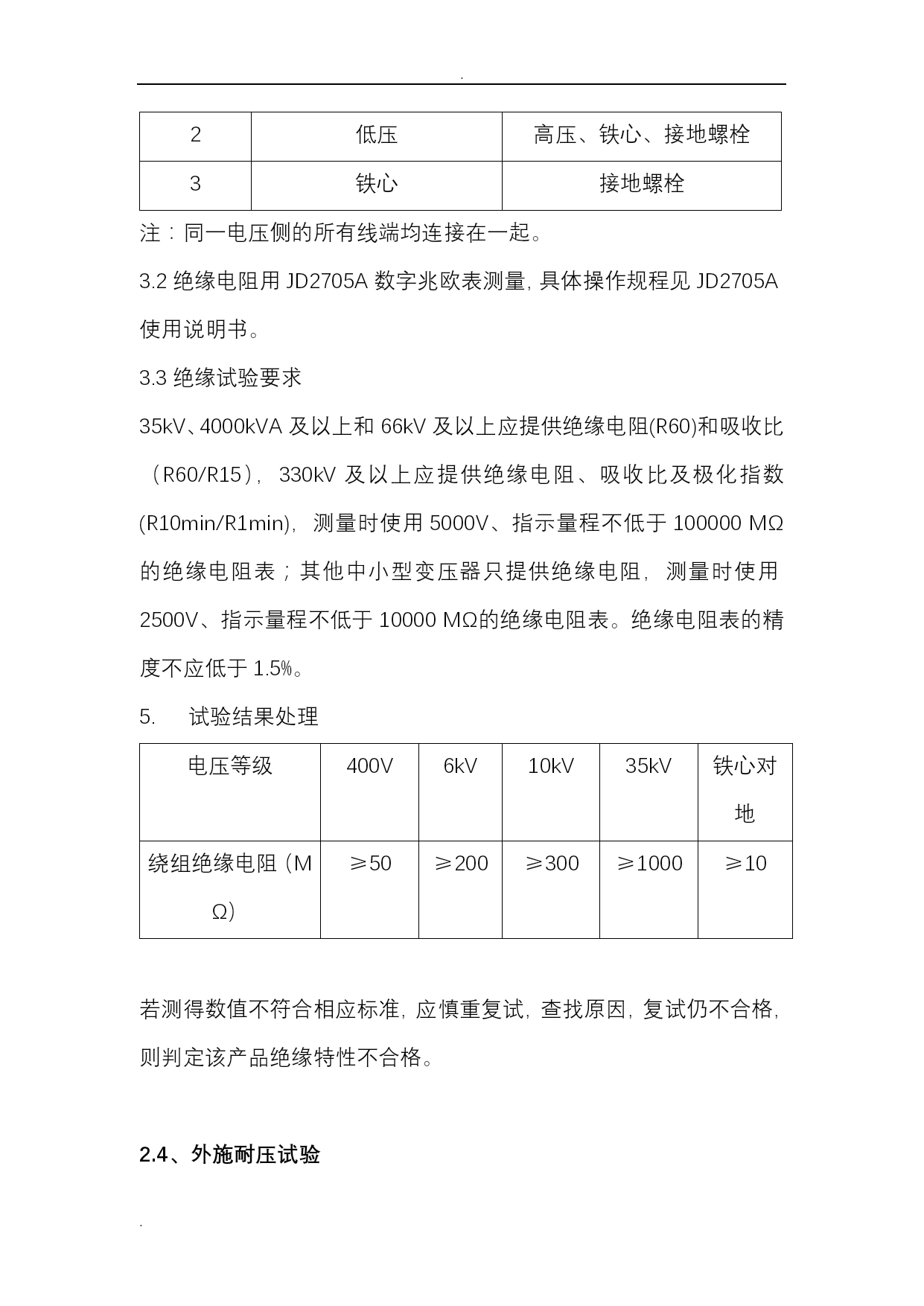

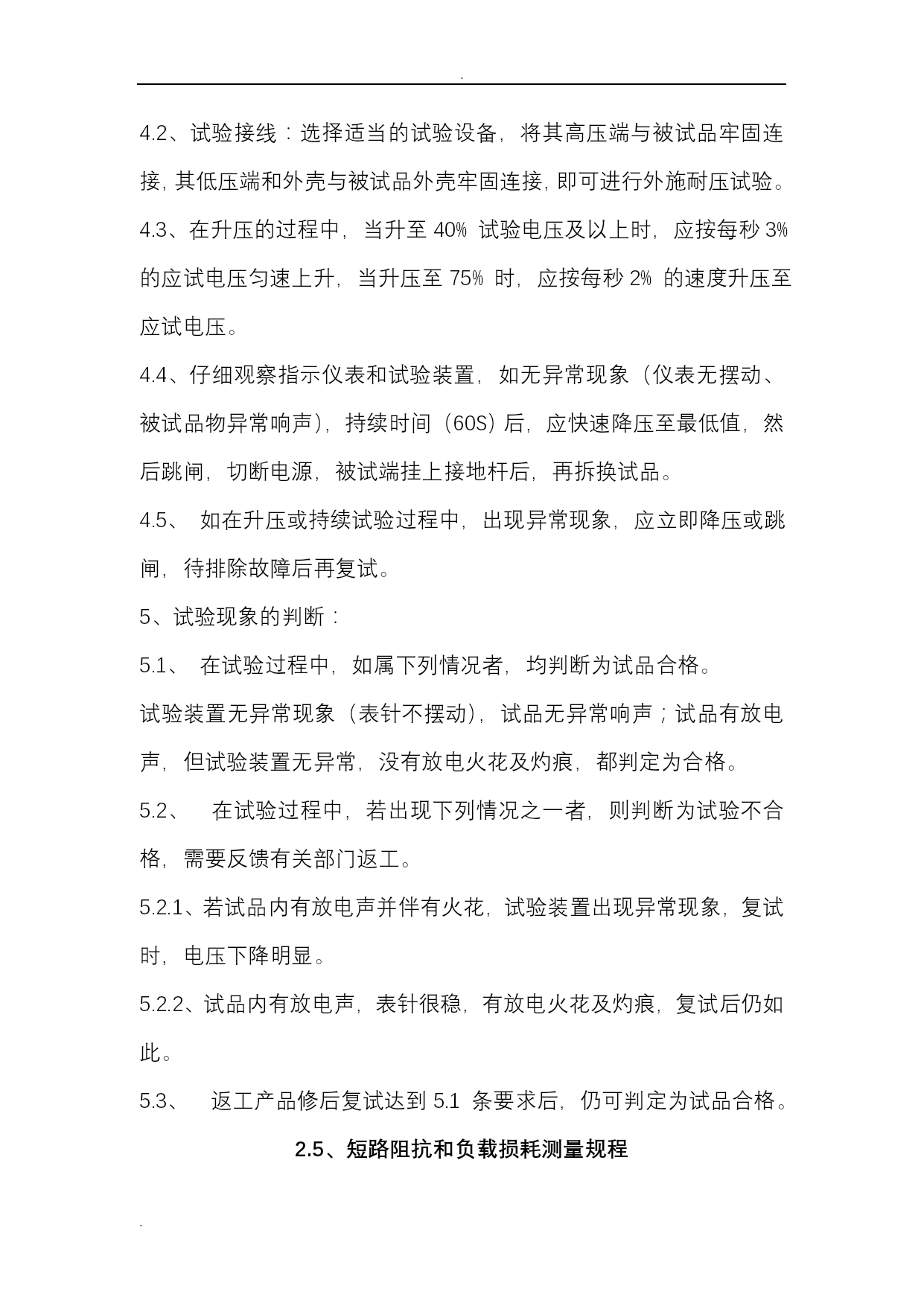

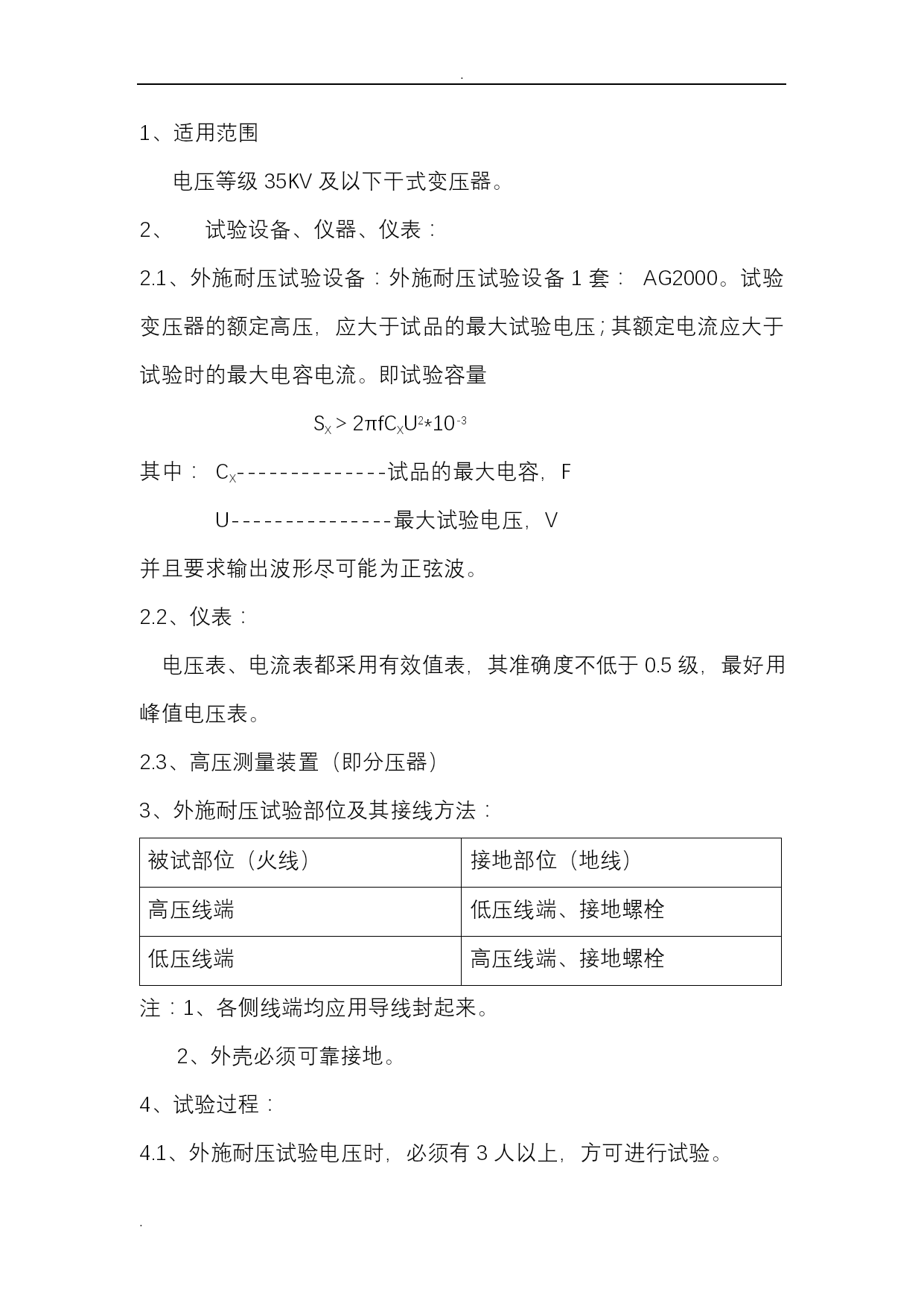

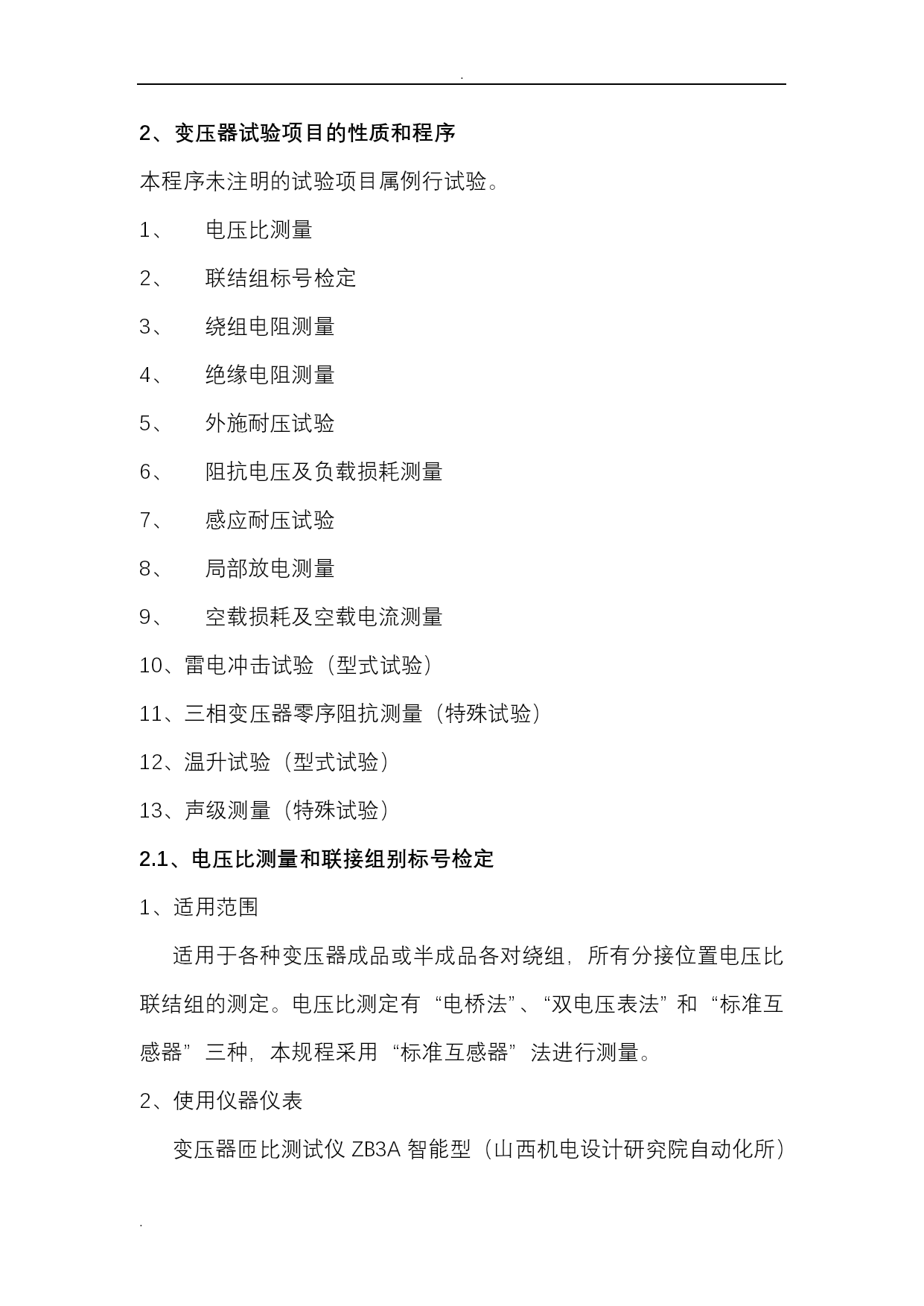

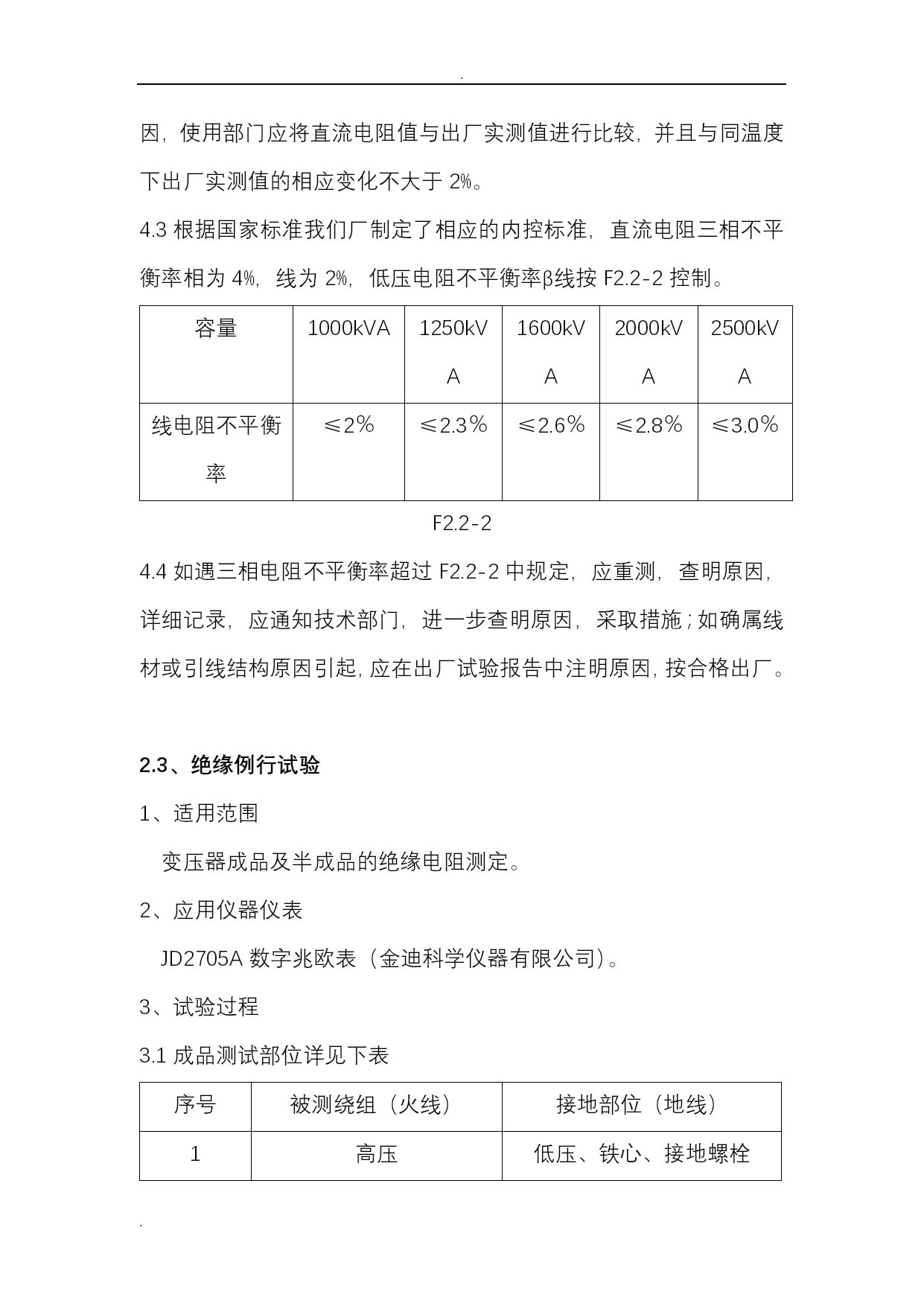

....[键入公司名称]变压器实验指导丛书[键入文档副标题]目录1、编制说明------------------------------------------32、变压器试验项目的性质和程序------------------------32.1、变压器测量和联结组别标号检定--------------------42.2、绕组电阻测定规程--------------------------------42.3、绝缘例行试验------------------------------------62.4、外施耐压试验------------------------------------72.5、短路阻抗和负载损耗测量规程----------------------82.6、空载试验和空载损耗测量规程----------------------102.7、感应耐压试验------------------------------------122.8、局部放电测量规程--------------------------------132.9、声级测量规程------------------------------------132.10、变压器零序阻抗测定规程-------------------------142.11、雷电冲击试验-----------------------------------162.12、温升试验---------------------------------------193、附录----------------------------------------------201、编制说明《试验工作指导书》是根据GB1094.11-2007、GB1094.1,2—1996、GB1094.3，5-2003、GB/T10228-1996、JB/T501-2006等标准的要求,按照公司现有的试验设备的具体情况及试验经验编制的，是我公司干式变压器试验操作方法的依据。特殊变压器试验也可以参照进行。它规定了变压器试验项目的性质和程序，制订了所做试验项目的试验规程。因本规程是根据我公司现有的试验设备、仪器具体情况制订的，故添置新型设备仪器时，须经修订，方可实施。因短路承受能力试验需委托外单位试验，故未制订试验规程，待委托时，提出试验技术要求。在实际执行中，如遇不当之处，可随时提出，加以修订。2、变压器试验项目的性质和程序本程序未注明的试验项目属例行试验。电压比测量联结组标号检定绕组电阻测量绝缘电阻测量外施耐压试验阻抗电压及负载损耗测量感应耐压试验局部放电测量空载损耗及空载电流测量10、雷电冲击试验（型式试验）11、三相变压器零序阻抗测量（特殊试验）12、温升试验（型式试验）13、声级测量（特殊试验）2.1、电压比测量和联接组别标号检定1、适用范围适用于各种变压器成品或半成品各对绕组，所有分接位置电压比联结组的测定。电压比测定有“电桥法”、“双电压表法”和“标准互感器”三种，本规程采用“标准互感器”法进行测量。2、使用仪器仪表变压器匝比测试仪ZB3A智能型（山西机电设计研究院自动化所）变压器匝比测试仪SR2000（河北保定斯锐）3、根据GB1094.1-1996，电压比允许误差范围如下：主分接：a:规定电压比的±0.5%；b:实际阻抗百分数的±1/10；取a,b的最小者，对于目前我公司情况，阻抗电压为6%时，偏差小于±0.5%；阻抗电压为4%时，偏差小于±0.4%。其他分接；按协议，但不低于a,b中的较小者。4、具体操作规程见使用说明书；2.2、绕组直流电阻测定规程1、适用范围所有变压器成品或半成品电阻测定。2、应用仪器仪表变压器直流电阻测试仪JD2510、JD2520、（金迪科学仪器有限公司）JYR-20D(金源科学仪器有限公司)。3、测量过程3.1采用电桥法测量线圈直流电阻，电流档位选择见F2.2-1。电阻范围100mΩ--40Ω1mΩ—8Ω1mΩ--3Ω1mΩ—1.5Ω采用档位1A5A10A20AF2.2-13.2测量时，应准确记录当时环境温度（摄氏）。3.2.1、对测量半成品电阻时，应以当时室温作为试验温度。3.2.2、当产品温度较高时，应停放一段时间，待温度降至室温时再进行测量。3.2.3、当被使变压器长时间静放，且不受外来热源的影响，其周围温度亦可以作为线圈温度。3.3、测量时，非被使线圈均应开路，所施加的直流电源应不大于线圈额定电流的1/5。3.4、根据线圈直流的设计值，按F2.2-1选择合适的电流档位。按JD2520B使用说明书正确接线
