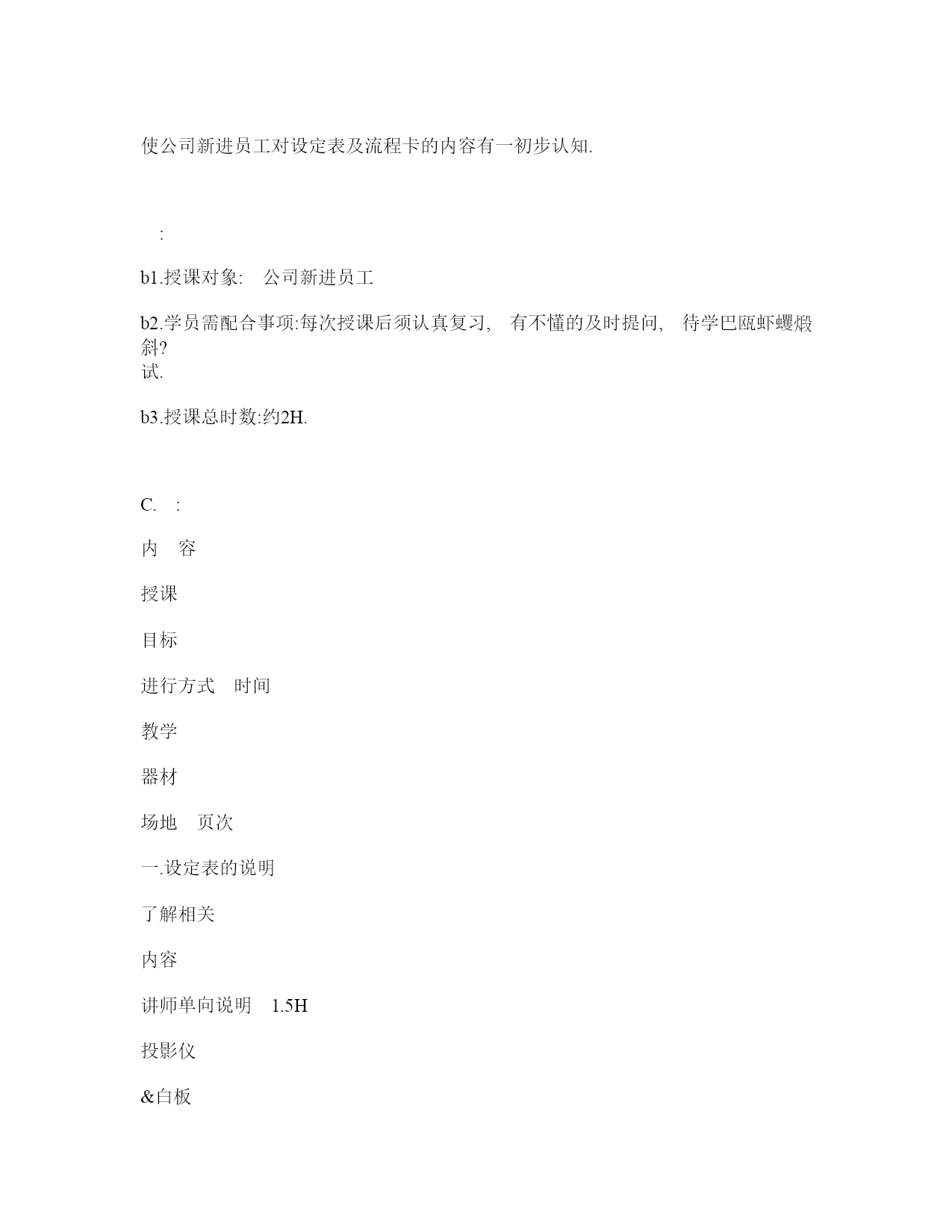

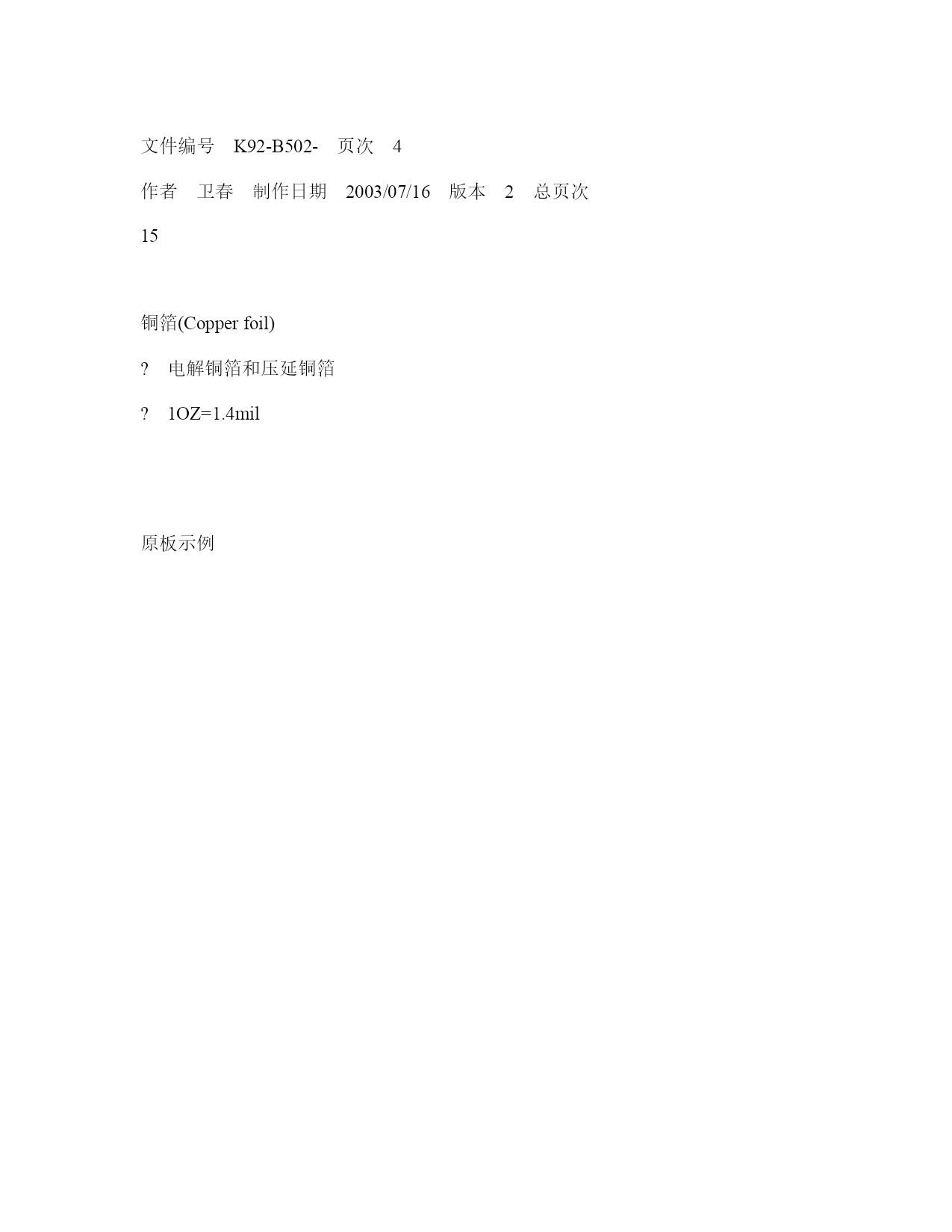

教育训练教材教材名称PCB流程基础知识文件编号K92-B502-页次1作者卫春制作日期2003/07/16版本2总页次15PCB教育训练教材教材名称PCB流程基础知识文件编号K92-B502-页次2作者卫春制作日期2003/07/16版本2总页次15:使公司新进员工对设定表及流程卡的内容有一初步认知.:b1.授课对象:公司新进员工b2.学员需配合事项:每次授课后须认真复习,有不懂的及时提问,待学巴瓯虾蠼斜?试.b3.授课总时数:约2H.C.:内容授课目标进行方式时间教学器材场地页次一.设定表的说明了解相关内容讲师单向说明1.5H投影仪&白板教育训练区2~18二.流程卡的说明了解相关内容讲师单向说明0.5H投影仪&白板教育训练区18~21D.:笔试注:以上凡有*标识的为必须掌握内容,其余只需基本了解即可.教育训练教材教材名称PCB流程基础知识文件编号K92-B502-页次3作者卫春制作日期2003/07/16版本2总页次15一.PCB简述(★)PCB是英文(PrintedCircuitBoard)印制线路板的简称。通常把在绝缘材料上,按预定设计,制成印制线路、印制组件或两者组合而成的导电图形称为印制电路。而在绝缘基材上提供元器件之间电气连接的导电图形,称为印制线路。这样就把印制电路或印制线路的成品板称为印制线路板,亦称为印制板或印制电路板。PCB几乎我们所能见到的电子设备都离不开它,小到电子手表、计算器、通用电脑,大到计算机、通迅电子设备、航空、航天、军用武器系统,只要有集成电路等电子元器件,它们之间电气互连都要用到PCB。PCB它提供集成电路等各种电子元器件固定装配的机械支撑、实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘、提供所要求的电气特性,如特性阻抗等。同时为自动锡焊提供阻焊图形;为元器件插装、粘装、检查、维修提供识别字符标记图形。二.基本PCB叠构(★★★)原板(Core,C-stage)?完全固化的玻纤/树脂系统?铜箔?以core的厚度来区分半固化片(PP,B-stage)?部分固化的玻纤/树脂系统?以玻纤的类型来区分教育训练教材教材名称PCB流程基础知识文件编号K92-B502-页次4作者卫春制作日期2003/07/16版本2总页次15铜箔(Copperfoil)?电解铜箔和压延铜箔?1OZ=1.4mil原板示例PP示例PP类型厚度胶含量Dk1062mil74%4.0010802.5mil65%4.2821164.5mil55%4.4876287.0mil43%4.7021133.5mil57%4.40原板公差叠构Dk2.5mil+/-0.7mil10804.285mil+/-1mil106/23134.406mil+/-1mil1080/23134.508mil+/-1.5mil2313/21164.439.5mil+/-1.5mil2x21164.4312mil+/-1.5mil1080/7628/10804.5521mil+/-2.5mil3x76284.7528mil+/-2.5mil4x76284.7547mil+/-5mil7x76284.90教育训练教材教材名称PCB流程基础知识文件编号K92-B502-页次5作者卫春制作日期2003/07/16版本2总页次15三.PCB流程(★★★★)1普通多层板教育训练教材教材名称PCB流程基础知识文件编号K92-B502-页次6作者卫春制作日期2003/07/16版本2总页次151.1内层1.1.1前处理去除铜箔表面的脏物,油脂等.1.1.2压瞙将干瞙压到原板表面1.1.3曝光将图形从底片转移到原板上.教育训练教材教材名称PCB流程基础知识文件编号K92-B502-页次7作者卫春制作日期2003/07/16版本2总页次151.1.4显影将未曝光的干瞙显影掉.
