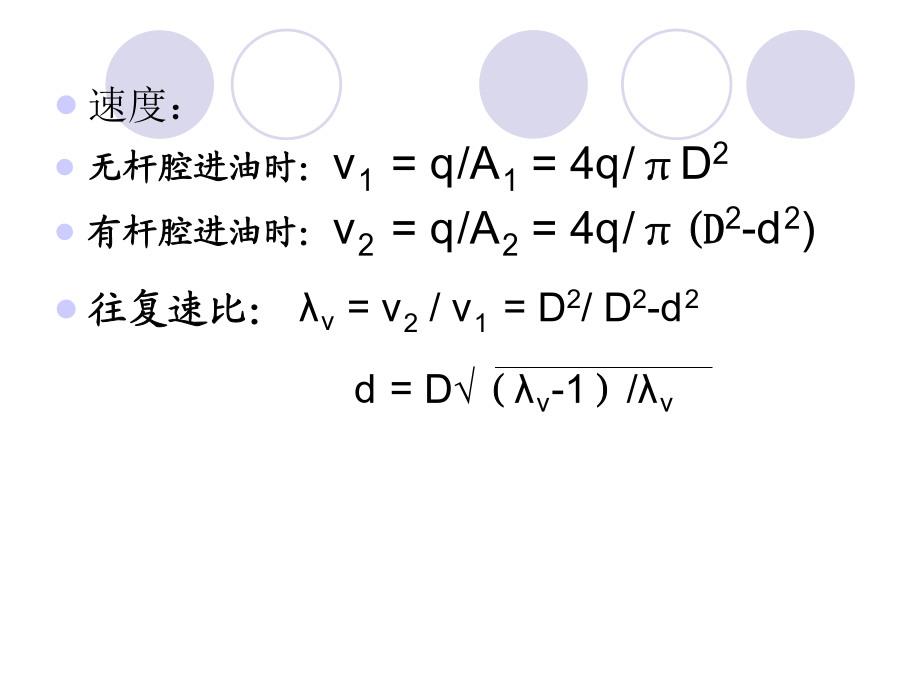

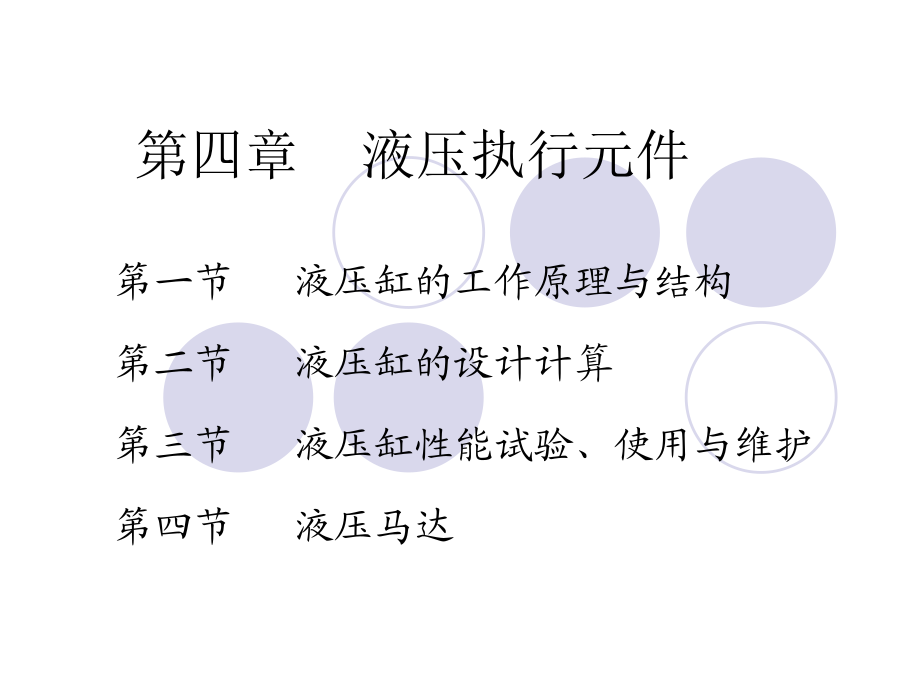

第四章液压执行元件液压缸的功能与分类:一、液压缸的工作原理当缸筒固定时,运动部件移动范围是活塞有效行程的三倍;当活塞杆固定时,运动部件移动范围是活塞有效行程的两倍。双杆液压缸结构特点:两侧有效工作面积一样。(二)、单杆活塞缸1.结构:2.工作原理:3.基本参数速度:无杆腔进油时:v1=q/A1=4q/πD2有杆腔进油时:v2=q/A2=4q/π(D2-d2)往复速比:λv=v2/v1=D2/D2-d2d=D√(λv-1)/λv例:液压刨床推力:差动缸:在不增加流量的前提下,实现快速运动。(三)活塞式液压缸典型结构二、柱塞式液压缸(三)参数计算三、伸缩式液压缸四、齿条活塞缸五、摆动式液压缸双叶片式:摆动角度一般小于150°。但在相同条件下,输出转矩是单叶片摆动缸的两倍,输出角速度是单叶片缸的一半。单叶片式:摆动角度较大,可达300°特点:结构紧凑,输出转矩大,但密封困难,一般只用于中低压系统。六、增压缸(增压器)七、液压缸各组成部分半环连接式焊接连接式2.活塞组件4.缓冲装置5.排气装置第二节液压缸的设计计算首先计算液压牵引力F:时,为薄壁筒(无缝钢管)注意:圆整为标准壁厚1)铸造:满足最小尺寸2)无缝钢管:查手册(无缝钢管外径不需加工)3.活塞杆直径d3.1活塞杆的校核3.2稳定性校核式中:l—活塞杆的计算长度rk—活塞杆截面最小回转半径当时:第三节液压缸性能试验、使用与维护(1)在拆卸液压缸前,先松开溢流阀,将系统压力降为零,再切断电源。(2)放掉液压缸两腔油液,一般应先松开端盖的连接螺栓,然后按顺序拆卸。(3)拆卸时,不能损伤进、出油口螺纹,活塞杆表面和头部螺纹。(4)拆卸后,应检查各配合表面及密封(5)组装液压缸前,将各部分用汽油或煤油洗净晾干。(6)组装液压缸时特别注意密封元件的安装(7)耐压试验后应再次紧固有关螺栓。第四节液压马达一、齿轮马达2.工作原理:由于两个齿轮的受压面积存在差值,因而产生转矩,推动齿轮转动。T=Fr=pArF1=pb(h–x)F2=pb(h–y)3.应用:高转速、低扭矩的场合。二、轴向柱塞马达三、双作用叶片马达摆动马达(摆动缸)2.参数计算及用途工作压力与额定压力:工作压力p大小取决于马达负载。额定压力ps能使马达连续正常运转的最高压力。流量与容积效率:实际流量qM=qMt+ΔqqMt为理论流量,Δq为泻漏。容积效率ηMv=qMt/qM=1-Δq/qM排量与转速排量V为ηMV等于1时输出轴旋转一周所需油液体积。转矩与机械效率实际输出转矩T=Tt-ΔT理论输出转矩Tt=ΔpVηMm/2π机械效率ηMm=TM/TMt功率与总效率ηM=PMo/PmiPMo为马达输出功率,Pmi为马达输入功率。马达的性能参数
